🔱SCAST

静态代码分析与可视化

2024/9/27 作者：DKZ

English/中文

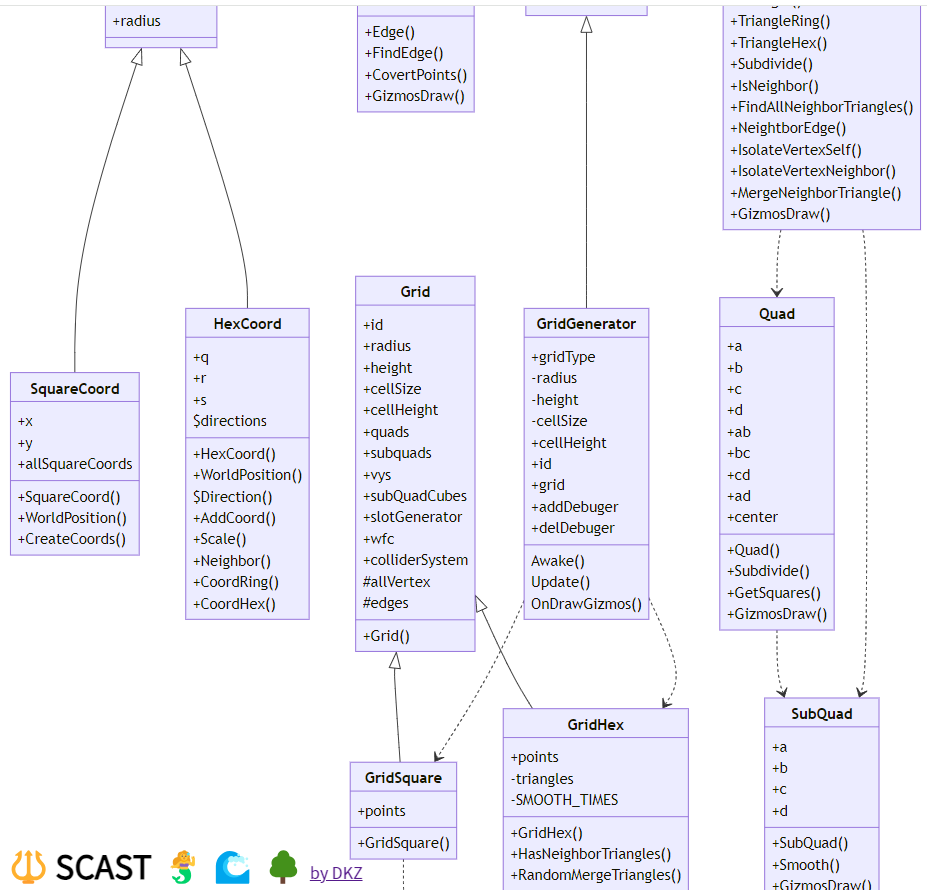

🔱SCAST 是一个将代码转换为UML图和流程图的编程工具。

📽️观看视频
📽️教程
📽️MCP

支持计划

• javascript (使用 acorn)
• typescript (目前使用 typescript，未来使用 estree)
• csharp (使用自定义解析器，未来不再支持)
• python (使用自定义解析器，未来使用 filbert)
• vue (未来支持)

其底层原理是利用解析器将代码解析为抽象语法树（AST），然后进行静态分析，最后使用 Mermaid 和 D3 进行可视化。

你可以在线试用，或者直接下载此仓库并在浏览器中打开SCAST.html。
对于开发者，可以使用 npm run server 将其部署在服务器上。或者将其作为 MCP 服务器集成到你的AI客户端中。

更新

MCP

1. git clone https://github.com/davidkingzyb/SCAST.git 下载源代码。
2. npm install
3. 在你的客户端进行配置

{
  "mcpServers": {
    "scast":{
      "command":"node",
      "args":[
        "/YOUR_INSTALL_DIR/SCAST/mcp/index.js",
        "/YOUR_WORKSPACE/",
        "C:\\Users\\DKZ\\OTHER_ALLOWED_DIR\\",
      ]
    }
  }
}

工具

scast_analysis:

SCAST 是一个通过可视化帮助用户分析和总结代码的工具。
只需提供代码所在的文件夹路径，
SCAST 就可以对代码进行静态分析，生成AST树，帮助用户理解代码结构并解释其功能。
生成各种可视化图表，如UML图、AST树图和Mermaid流程图。
最后返回一个包含所有类和方法名称及其功能解释的关键词列表，并包含一个链接，允许用户在浏览器中查看图表详情。

scast_retriever

SCAST 是一个帮助用户分析和总结代码并提供可视化工具的工具。
你需要提供源代码文件夹的文件路径。SCAST 将对文件夹中的源代码进行静态分析，生成AST树，帮助用户理解代码结构并解释其功能。
使用SCAST分析代码目录后，你可以使用AST树中的关键词进行搜索，使用RAG方法更好地回答用户问题。
这个关键词可以是类名、方法名或字段名。SCAST 将在其定义的源代码中找到并返回它。

Ollama AI

首先安装 ollama
更多详情请参见 ai.js

ESTree

符合ESTree规范的AST解析器

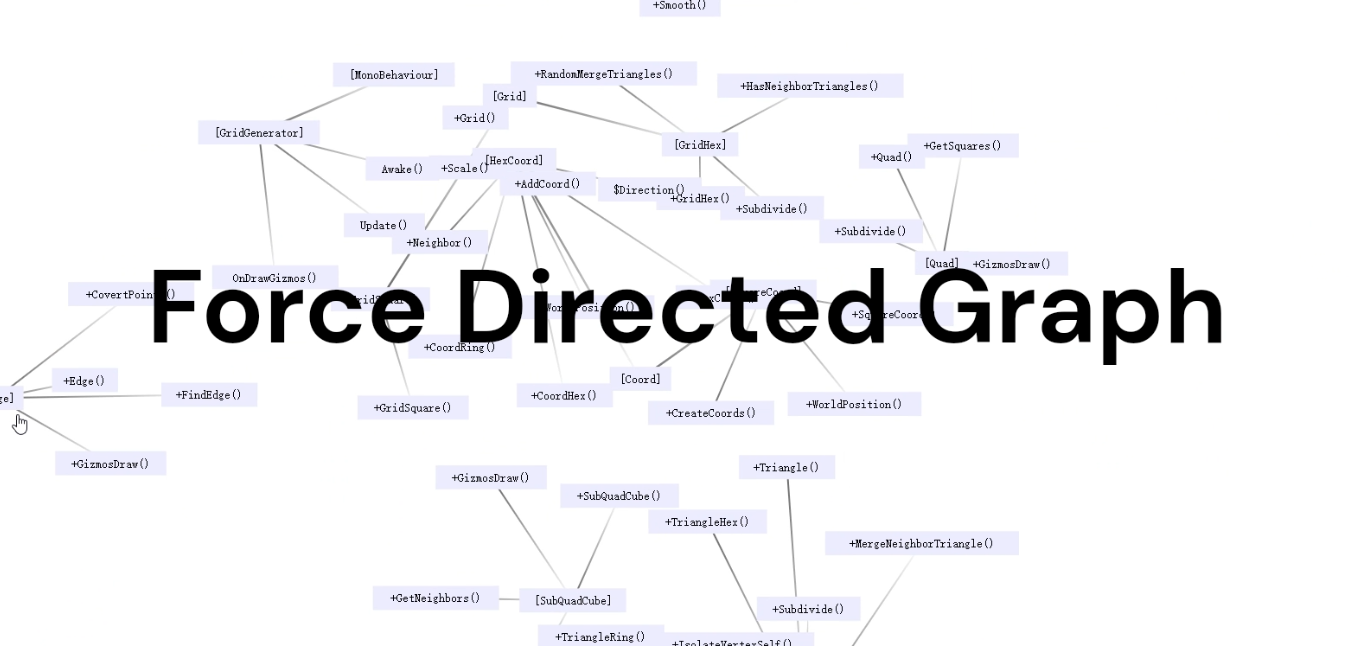

力导向图

更多D3图

• 缩进树
• 整齐树
• 聚类树
• 径向整齐树
• 径向聚类树
• 力导向树

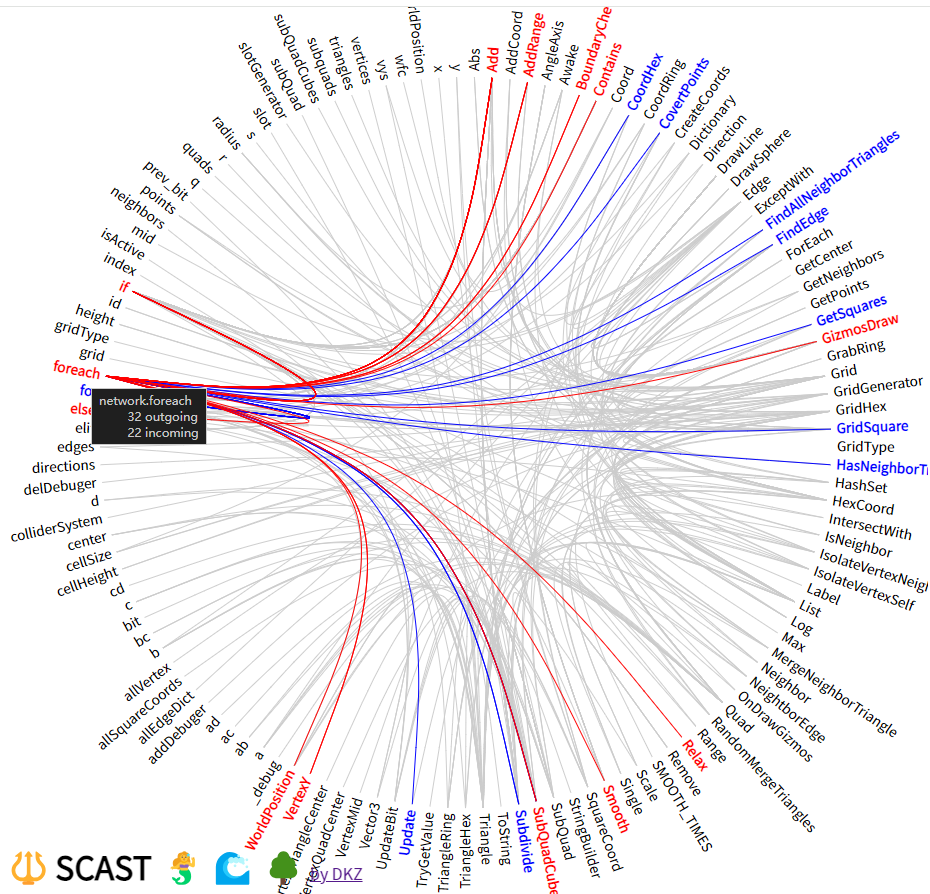

• 边捆绑
