文档中心 > 弹性公网 IP > 操作指南 > 绑定 EIP > CVM 添加辅助网卡并绑定多 IP

若单个 CVM 可绑定的公网 IP 的限额不满足您的需求时,可以添加辅助网卡来绑定多个公网 IP,以实现流量转移,提高 CVM 的利用率。本文将为您介绍如何为 Linux 云服务器和 Windows 云服务器添加辅助网卡并绑定多个 EIP。

前提条件

  • 您已购买 Linux 云服务器和 Windows 云服务器,并且所属安全组开放了 ICMP 协议。
  • 请确保您的公网 IP 在限额数内,具体限额请参见 使用限制
  • 请确保您的辅助网卡绑定内网 IP 数在限额数内,具体限额请参见 弹性网卡-使用限制

操作步骤

步骤一:添加辅助网卡

  1. 登录 CVM 控制台
  2. 在实例列表中,单击您的 CVM ID,在详细信息页面选择弹性网卡
  3. 在“弹性网卡”页面,单击绑定弹性网卡

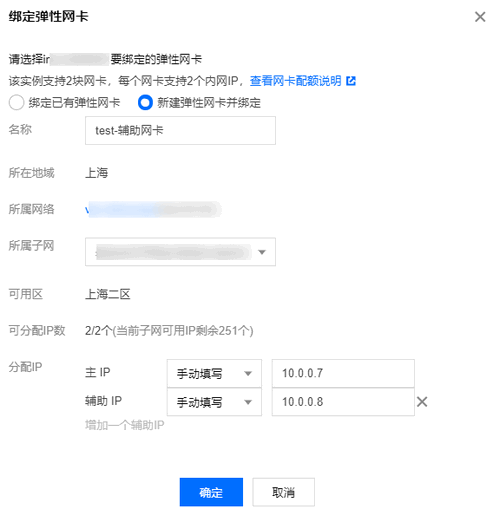

  4. 在弹出的“绑定弹性网卡”窗口中,选择待绑定的弹性网卡。若您未创建弹性网卡,请单击新建弹性网卡并绑定,填写名称,选择弹性网卡的所属子网后,选择分配的内网 IP (可自动分配也可手动填写)。
    说明:

    • 若需分配多个 IP 请单击增加一个辅助 IP
    • 若选择手动填写要分配的内网 IP,请确认填写的内网 IP 在所属子网网段内,且不属于系统保留 IP。
      例如,所属子网网段为:10.0.0.0/24,则可填的内网 IP 范围 为:10.0.0.2 - 10.0.0.254,本次操作以手动填写 10.0.0.7 为主 IP,10.0.0.8为辅助 IP 为例。

步骤二:绑定 EIP

  1. 在“弹性网卡”页面,单击 ,以展开绑定的辅助网卡信息。
  2. 在分配的 IP 的“已绑定公网 IP”栏下,单击绑定,分别为分配的 IP 绑定 EIP。

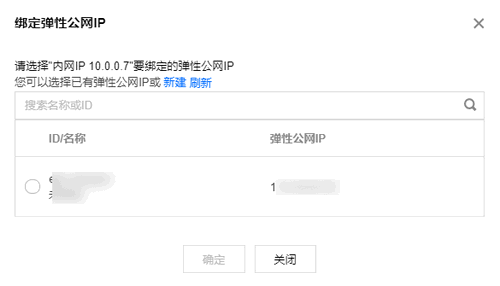

  3. 在弹出的“绑定弹性公网IP”窗口中:
    • 若有可选的 EIP,选中并单击确定即可。
    • 若无可选的 EIP,可单击弹框上方的新建进行申请,详情请参见 申请 EIP,申请成功后返回弹出框并单击刷新,即可看见申请的 EIP,选中并单击确定即可。

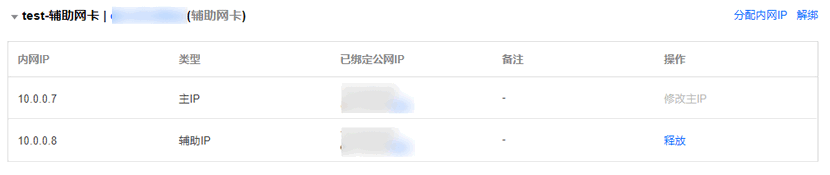

  4. 在辅助网卡的列表中,即可查看相关内网 IP 绑定公网 IP 的信息。

步骤三:配置网卡

请根据您的云服务器操作系统类型,选择对应的配置网卡操作:

Linux 云服务器

如下操作以 CentOS 7 云服务器为例:

  1. 登录 CVM 控制台
  2. 在实例列表中单击您的 CVM ID,在详细信息页面,选择弹性网卡
  3. 单击辅助网卡 ID,进入辅助网卡详情页,根据所属子网记录如下信息:
    • 子网掩码:如下图所示,所属子网的 CIDR 位数为/24,即子网掩码为 255.255.255.0
      CIDR 位数与子网掩码的对应关系如下表所示:
      CIDR 位数 子网掩码
      /28 255.255.255.240
      /27 255.255.255.224
      /26 255.255.255.192
      /25 255.255.255.128
      /24 255.255.255.0
      /23 255.255.254.0
      /22 255.255.252.0
      /21 255.255.248.0
      /20 255.255.240.0
      /19 255.255.224.0
      /18 255.255.192.0
      /17 255.255.128.0
      /16 255.255.0.0
    • 网关:如果您未更改其他设置,则网关为子网网段的首个 IP,如下图中的所属子网网段的首个 IP 即为 10.0.0.1
  4. 登录云服务器,具体操作请参见 使用标准登录方式登录 Linux 实例(推荐)。执行如下命令,查看需配置(未显示 IP)的网卡信息,如图所示,需配置的网卡名称为 eth1
    ip addr
  5. 执行如下命令,进入/etc/sysconfig/network-scripts/文件夹:
    cd /etc/sysconfig/network-scripts/
  6. 根据实际情况创建新网卡的配置文件,如下以创建命名为 ifcfg-eth1 的配置文件为例 :
    1. 输入命令:
      cp ifcfg-eth0 ifcfg-eth1
    2. 输入命令修改配置文件内容:
          vim ifcfg-eth1
    3. 按 “i” 切换至编辑模式,把配置文件内容修改为以下内容:
      DEVICE='eth1' # 此处填写步骤1中查看到的需配置的弹性网卡名称,请根据实际填写
       NM_CONTROLLED='yes'
       ONBOOT='yes'
       # 配置主ip
      IPADDR0=10.0.0.7 # 此处填写步骤一:添加辅助网卡中手动填写的主 IP,请根据实际填写
      NETMASK0=255.255.255.0 # 此处填写步骤三中所记录的子网掩码,请根据实际填写
       # 配置辅助 ip1
      IPADDR1=10.0.0.8 # 此处填写步骤一:添加辅助网卡中手动填写的辅助 IP,请根据实际填写
      NETMASK1=255.255.255.0 # 此处填写步骤三中所记录的子网掩码,请根据实际填写
       #GATEWAY='192.168.1.1'  # 因为 eth0 文件定义了网关,这里不再写网关,避免网关冲突,请根据实际填写
      修改后,示例如下:
    4. 修改后保存配置文件并退出(在 vim 的末行模式下按 “Esc”,输入 “wq!” 并回车)。
  7. 输入如下命令重启网络服务。
    systemctl restart network
  8. 检查和确认 IP 配置正确。
    1. 输入如下查看 IP 的命令。
      ip addr
    2. 确认辅助网卡和辅助网卡上的 IP 可见,如下图所示。

      如果 IP 配置不正确,请执行如下检查:
      1. 检查配置文件是否正确,如不正确请重新配置。
      2. 检查网络是否重启,如未重启,请执行如下命令重启网络,使配置生效。
        systemctl restart network
  9. 根据业务实际情况配置路由策略。
    按照上述步骤配置好后,Linux 镜像依旧默认从主网卡发包。您可通过策略路由来指定报文从某个网卡进,并从该网卡返回。
    1. 创建两张路由表
      echo "10 t1" >> /etc/iproute2/rt_tables
      echo "20 t2" >> /etc/iproute2/rt_tables
      说明

      此处10、20为自定义的路由 ID,t1、t2为自定义的路由表名称,请根据实际填写。

    2. 给两个路由表添加默认路由。
      ip route add default dev eth0 via 192.168.1.1 table 10
      ip route add default dev eth1 via 192.168.1.1 table 20
      说明

      此处两个命令中,192.168.1.1要分别替换成主网卡所属子网的网关,以及辅助网卡所属子网的网关。

    3. 配置策略路由。
      ip rule add from 192.168.1.5 table 10
      ip rule add from 192.168.1.62 table 20
      说明
      • 此处两个命令中,IP 要分别替换成主网卡上的 IP,以及辅助网卡上的 IP;10和20为 步骤6.1 中自定义的路由 ID,请根据实际情况填写。
      • 配置完成后,可用同一个子网下的 CVM,来 Ping 内网地址,能 Ping 通即说明配置成功。如无其他 CVM,可以给辅助网卡的内网 IP 绑定公网 IP,Ping 该公网 IP 来验证。
      • 此处配置的是临时静态路由,网络重启后需要重新配置路由,如希望网络重启后路由不丢失,可再执行 步骤10 将路由配置持久化。
  10. (可选)配置永久静态路由,即:将路由配置持久化写入文件,可确保网络重启后路由不丢失。
    1. 执行如下命令,进入配置文件。
      vi /etc/sysconfig/network-scripts/route-eth1
    2. 按 “i” 切换至编辑模式,并进行如下配置。
      0.0.0.0/0 via 192.168.1.1 dev eth0 table 10
      0.0.0.0/0 via 192.168.1.1 dev eth1 table 20
    3. 按 “Esc”,输入 “:wq”,保存文件并返回。

Windows 云服务器

如下操作以 Windows 2012 云服务器为例:

  1. 登录云服务器,具体操作请参见 使用 RDP 文件登录 Windows 实例
  2. 执行如下步骤,查看云服务器辅助网卡的 IP 地址、子网掩码和默认网关和 DNS 服务器:

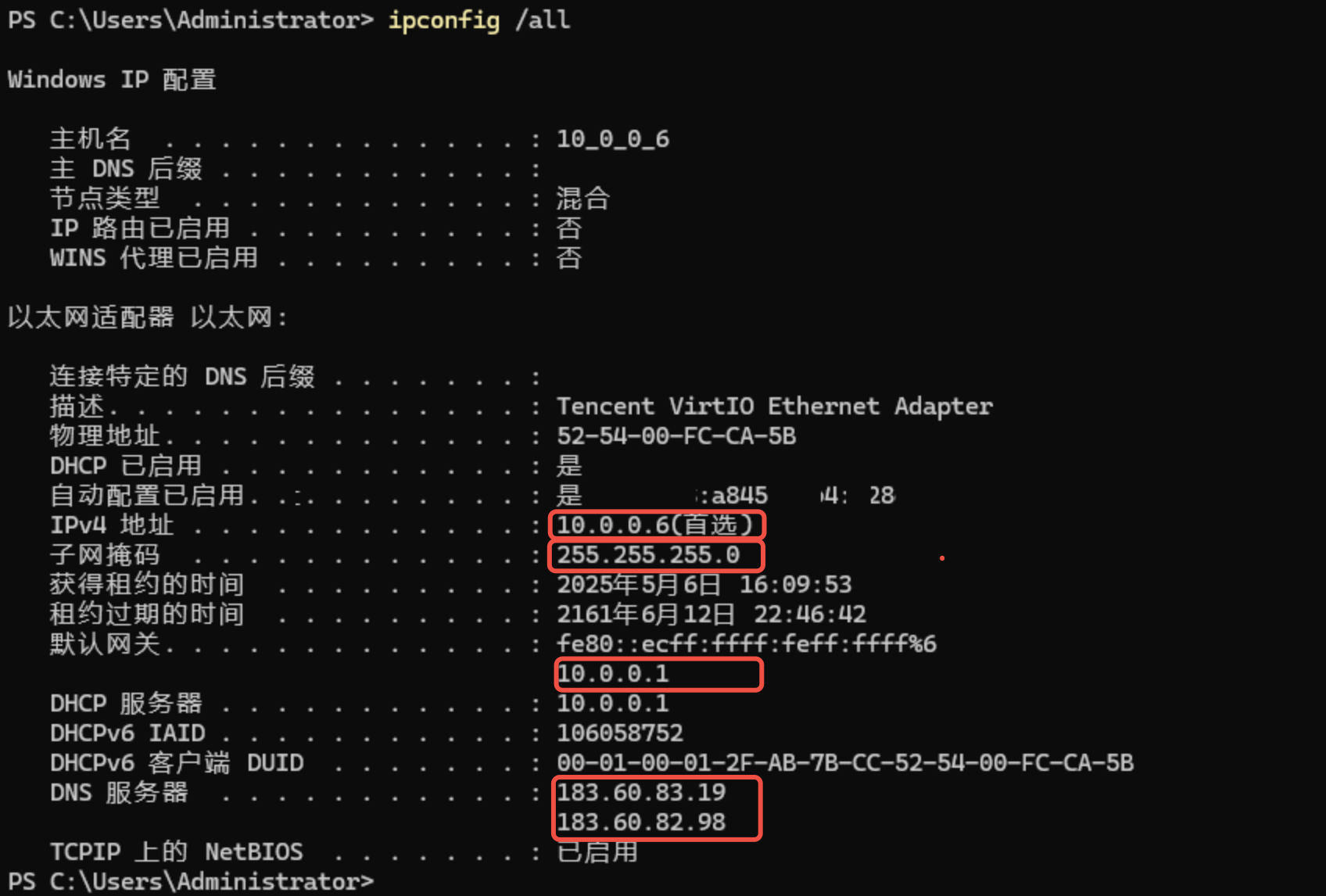

    1. 在操作系统界面,选择左下角的,单击 ,打开 “Windows PowerShell” 窗口,执行如下命令:
      ipconfig /all
    2. 记录输出的“以太网适配器 以太网 2”信息中的 IPv4 地址、子网掩码、默认网关和 DNS 服务器值。

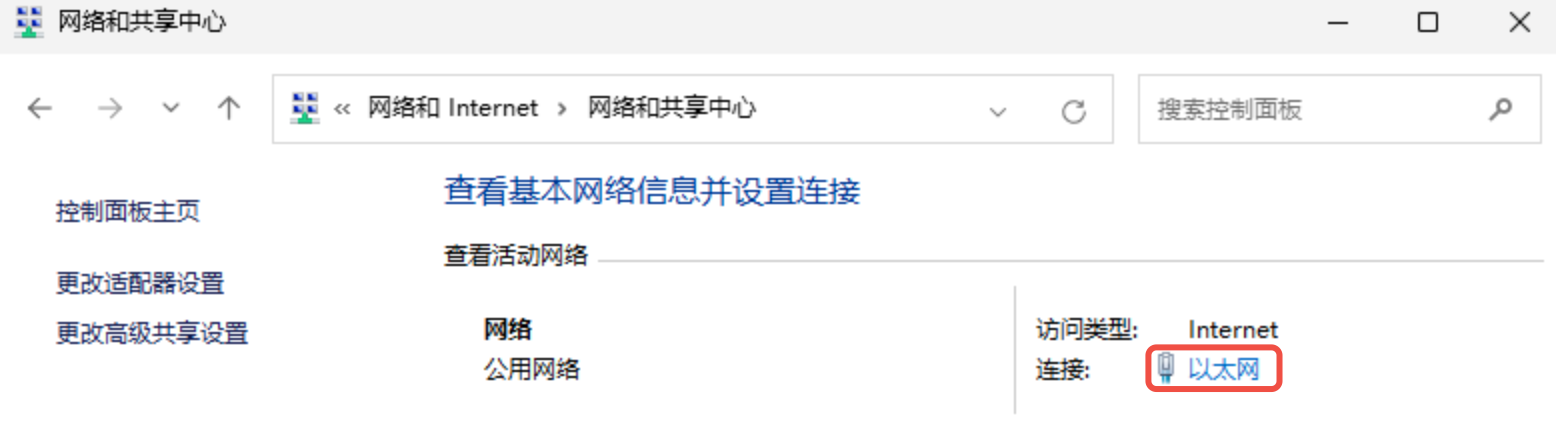

  3. 进入操作系统的控制面板 > 网络和 Internet > 网络和共享中心,单击命名为“以太网 2”的网卡进行编辑。

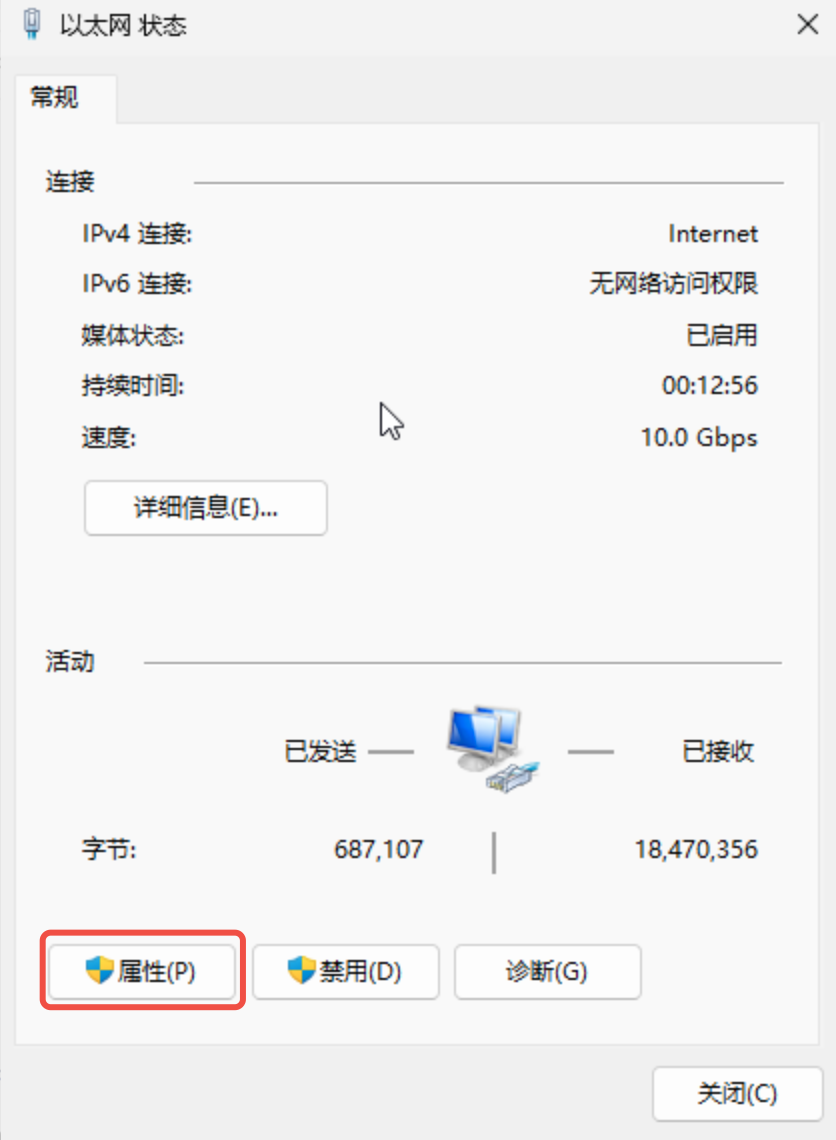

  4. 在 “以太网 2 状态” 弹窗中,单击属性

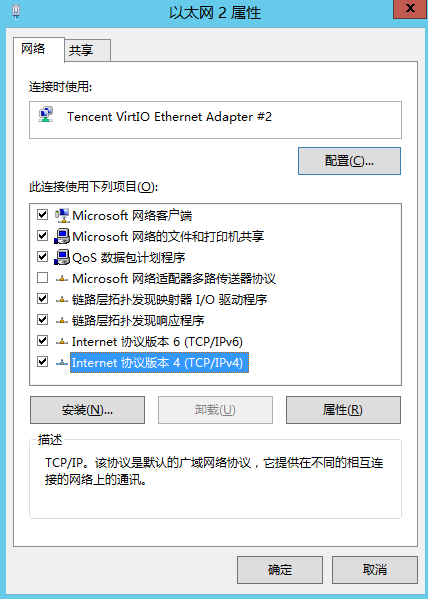

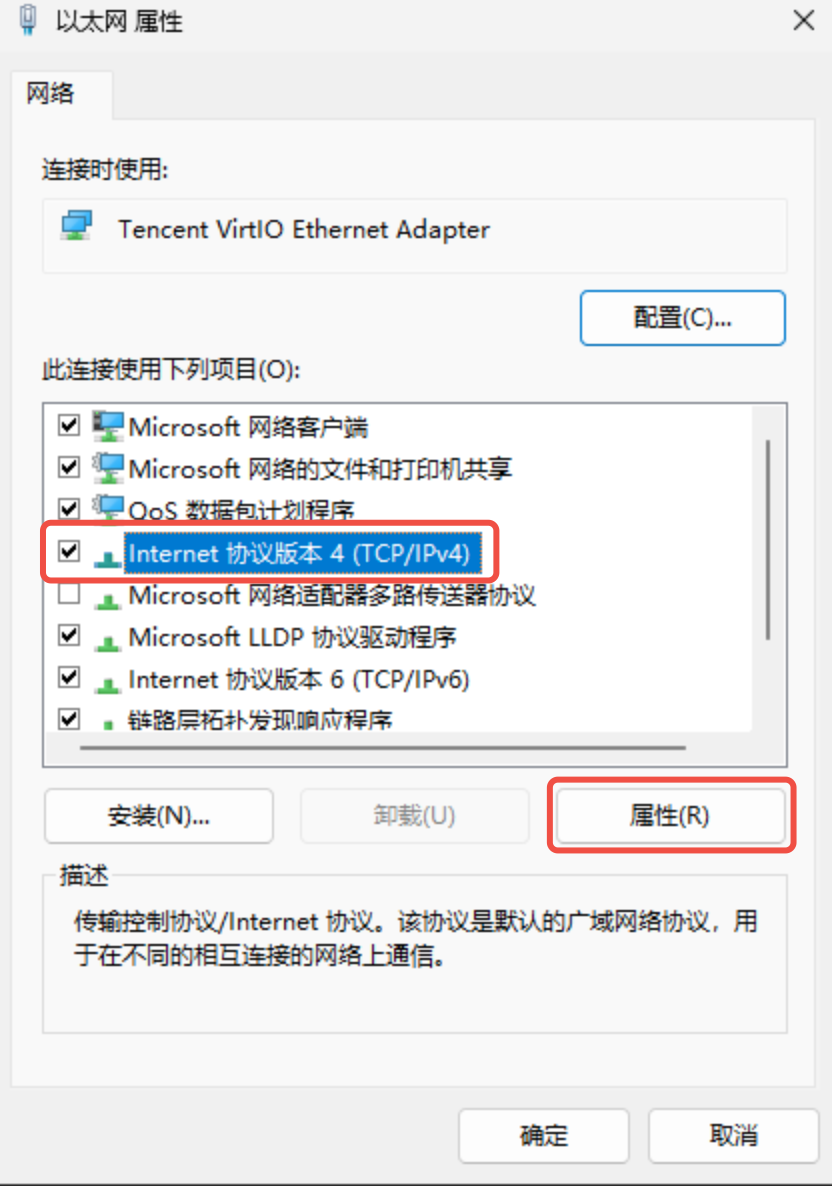

  5. 在“以太网 2 属性”弹窗中,双击Internet 协议版本4(TCP/IPv4)

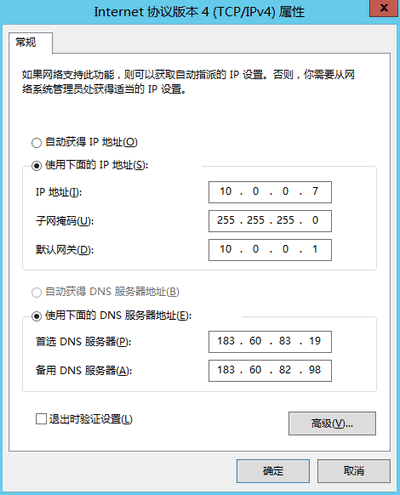

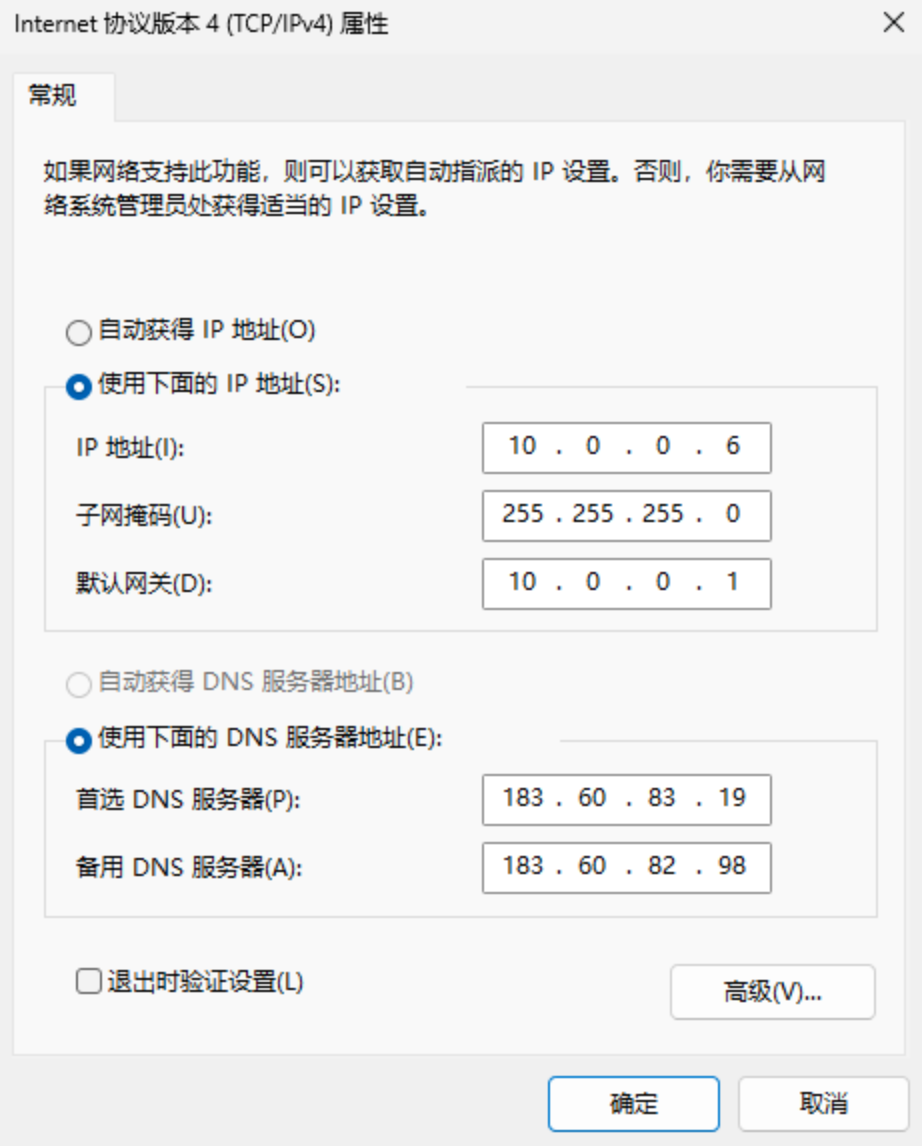

  6. 在 “Internet 协议版本4(TCP/IPv4)属性”弹窗中,填写如下信息:
    参数名 参数值
    IP 地址 上述 步骤2 中的 IPv4 地址。
    子网掩码 上述 步骤2 中的子网掩码。
    默认网关 上述 步骤2 中的默认网关地址。
    首选 DNS 服务器 上述 步骤2 中的 DNS 服务器。
    备用 DNS 服务器 上述 步骤2 中的备用 DNS 服务器。如果未列出备用 DNS 服务器,则无需填写此参数。
  7. 单击高级,配置辅助内网 IP。

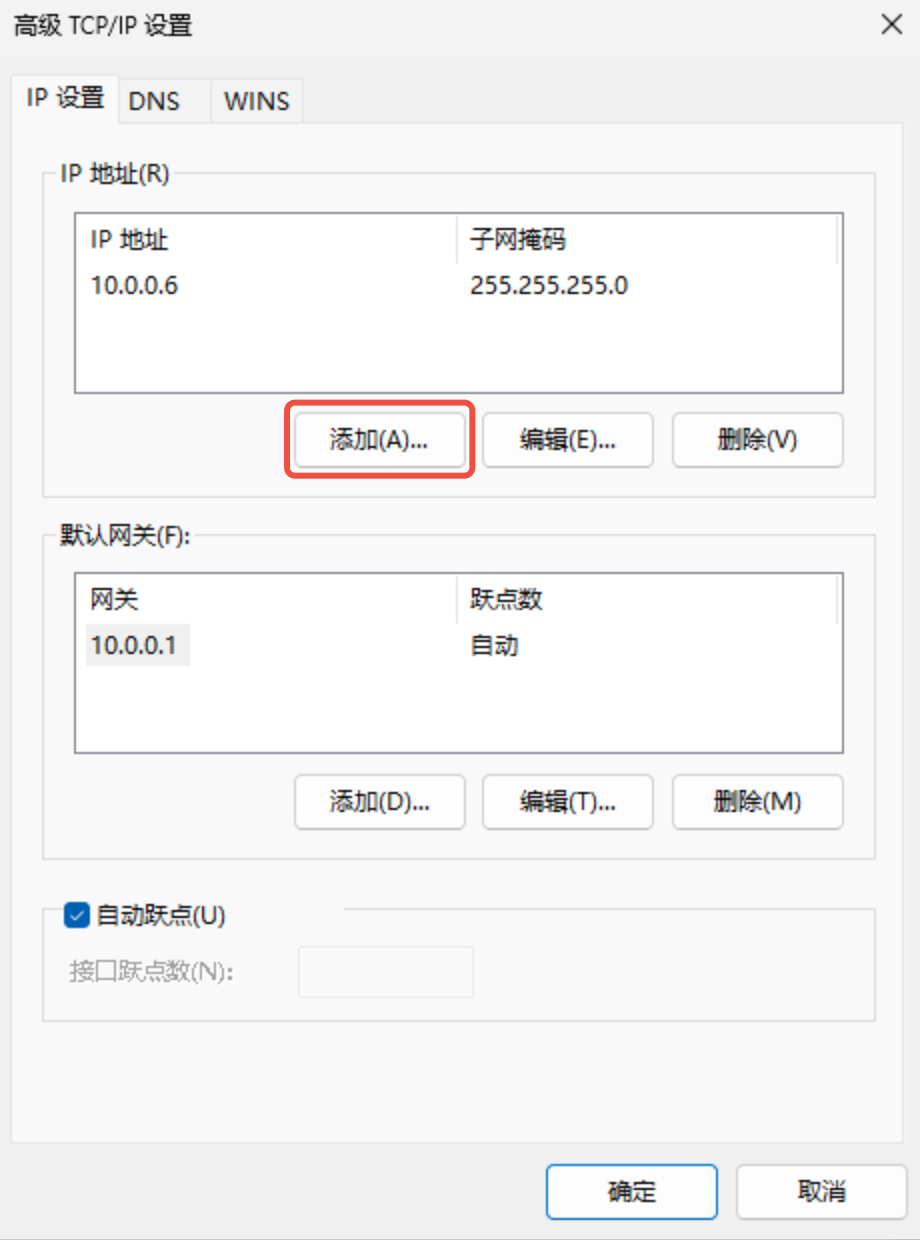

  8. 在“高级 TCP/IP 设置”弹窗中的 “IP 地址”模块下,单击添加

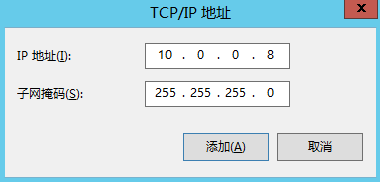

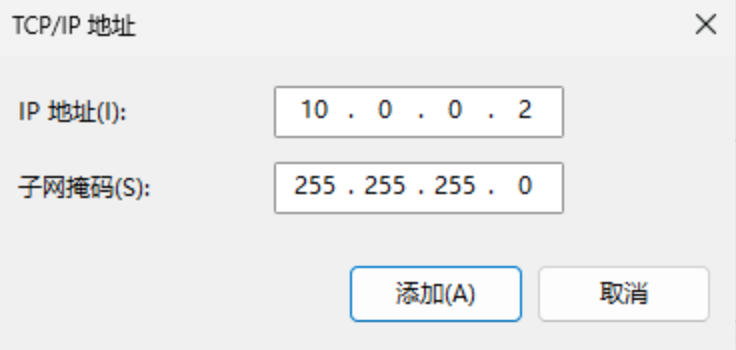

  9. 在 “TCP/IP 地址”弹窗中,填写 步骤一:添加辅助网卡 配置的辅助内网 IP,上述 步骤2 中的子网掩码,单击添加。若有多个辅助 IP,请重复上一步与当前步骤。

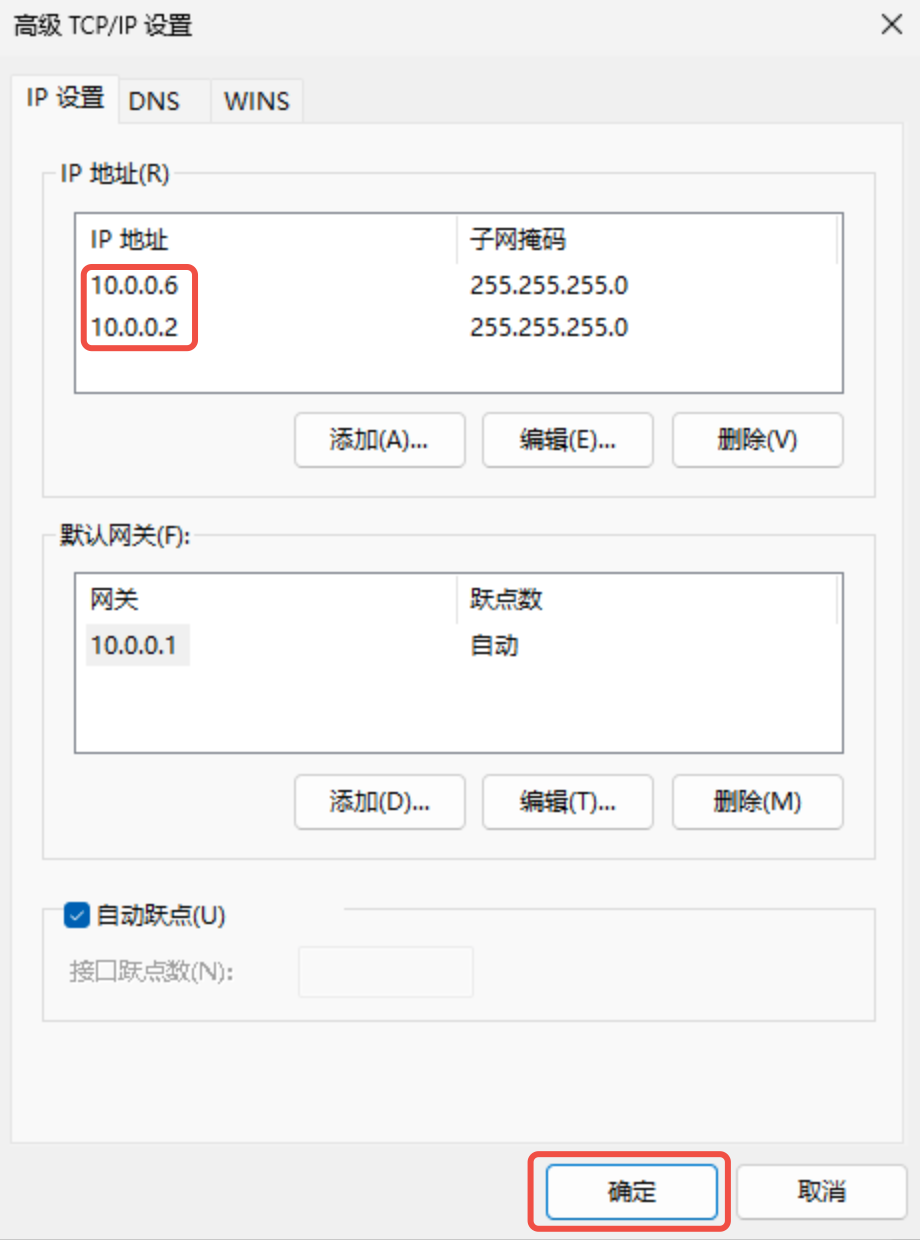

  10. 在 “Internet 协议版本4(TCP/IPv4)属性”弹窗中,单击确定
  11. 在“以太网 2 属性”弹窗中,单击确定即可完成配置。

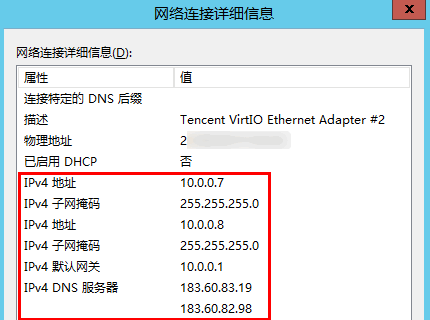

  12. 在“以太网 2 状态”弹窗中,单击详细信息,可查看已配置的 IP 信息,如下图所示。

步骤四:结果验证

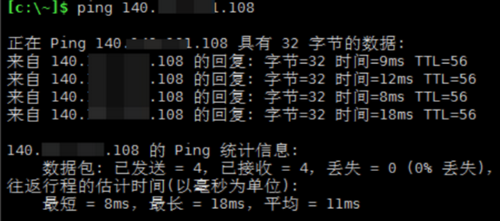

登录其他云服务器,执行 ping <辅助网卡公网地址>命令,若显示以下信息证明绑定成功。

说明:

若执行命令未得到以下结果,请检查 CVM 安全组配置是否开放 ICMP 协议。
