1. 控制协议说明
腾讯端渲染 Windows SDK 包含了多个独立的工具程序，有 ASR 语音识别，浮层播放器，浮层网页等部分，集成商也可以在此基础上自行开发应用程序，集成数智人的功能。
1.1 连接方式
多个应用程序之间，通过 UDP 协议进行通讯。通讯方式为星型方式通讯，每个应用均与主控连接。主控负责统计各应用的状态，和中转和分发指令。
发送给主控的命令， 除了心跳命令，其他的都会被转发到其他活跃的应用，类似于广播。
1.2 连接端口
主控启动后，会监听 2个 UDP 端口 54200 和 54300。
54300 端口为 UDP 直接通讯端口，命令字直接通过 UDP 数据包进行发送。 命令格式支持 Json 和 Protobuf 二进制数据。
54200 端口为 KCP over UDP 通讯端口，由于 UDP 为不可靠连接，在通讯过程中可能会丢包，所以引入了 KCP 协议，KCP 协议工作在 UDP 协议上层， 实现了包确认机制和流量控制，保证通讯过程中不丢包。命令格式支持 Json 和 Protobuf 二进制数据。
两个端口发送的数据是一样的， 在实现时二选一即可。
一般局域网内应用，采用 UDP 协议已经可以满足日常需求。集成商可根据项目需求和研发周期自行评估使用。
2. 命令通用格式
发送和接收的命令报文数据，支持 Json 和 Protobuf 二进制两种。
主控会自动检测命令的格式，主控回复的命令报文格式和最后一次心跳包使用的报文格式相同。
协议数据包的通用结构示例如下：
{"traceId":"8b0fa692a958407c84bed9a0ab52777c","sessionId":"622598dbbe8c4c5eaad2c3856c818d87","senderRole": "UnrealEngine","senderId": "unreal_engine_01","speakCommand":{"actorName":"xiaowei","text":"你好呀"}}
其中第一层的参数结构如下：
参数名称 | 必选 | 类型 | 描述 |
traceId | 是 | String | 追踪单个命令的 ID，必须保证每次调用，都传入不同的字符串，不能传空， 长度必须为32位。 |
sessionId | 是 | String | 追踪整个 Session 的 ID，可以每次调用传入相同的字符串，不能传空， 长度必须为32位。 |
senderRole | 否 | String | 发送者角色，可以区分是那个角色的应用发出来的命令 |
senderId | 否 | String | 发送者 ID, 可以区分是哪个发送者发出来的命令 |
speakCommand | 是 | Object | 具体的命令参数，后面会详细介绍每个命令 |
为了书写简洁，后面的命令会省略 traceID 和 sessionID 字段，在正式使用的时候需要填写的。
3. 心跳和状态报告
UDP 协议是无连接的，主控通过心跳判断对方是否存活。每个应用均需要发送心跳给主控， 主控会定时返回状态报告，告知主控存活，并告知所有连接的节点状态。
3.1 心跳
所有连接主控的节点，都需要每隔1秒给主控发送一次心跳。 超过3秒未发送心跳，主控认为该连接节点下线。 可以通过
-CleanClientDuration=XX 来设置心跳检测的时间。设置为 -1 可以禁止节点下线。
心跳格式为：
{"heartbeat":{"extendedInfoJson": "{}"}}
参数结构如下：
参数名称 | 必选 | 类型 | 描述 |
extendedInfoJson | 否 | String | 节点的额外信息，信息会被主控存储并附加在状态报告中发送给其他节点。 |
主控收到心跳后，会认为该节点为活跃状态，其他节点发送的命令会被转发给活跃的节点。
3.2 过滤器
因为通讯方式类似广播，我们会收到所有节点发送的信息， 但有时我们并不关心某些命令，可以使用过滤器功能，过滤掉某些命令，只处理希望收到的数据。
过滤器通过心跳命令设置， 在发送心跳命令时，添加过滤器参数。
{"heartbeat":{"onlyReceiveMessageList":[1012, 1013],"onlyReceiveSenderRoleList": ["UnrealEngine"],"onlyReceiveSenderIdList":["unreal_engine_01"]}}
参数结构如下：
参数名称 | 必选 | 类型 | 描述 |
onlyReceiveMessageList | 否 | List<int> | 仅接收列表里的命令 |
onlyReceiveSenderRoleList | 否 | List<String> | 仅接收某些角色发送的命令 |
onlyReceiveSenderIdList | 否 | List<String> | 仅接收某个发送者发送的命令 |
这3个过滤器可以组合使用， 如果都不使用的话， 就会收到所有的命令。
其中，每个命令的 ID, 会标在下面的命令介绍中， 也可以参考 proto 文件。
3.3 状态报告
主控每间隔 1 秒会向所有活跃的节点发送状态报告，各节点通过状态报告判断主控存活，也可以通过状态报告判断其他节点的存活状态。
{"statusReport":{"nodeInfoList":[{"nodeRole": "UnrealEngine","nodeId":"unreal_engine_01","ip":"127.0.0.1","port":52108,"dataType":"NODE_DATA_TYPE_JSON","extendedInfoJson":"{}"}]}}
收到的状态报告，其中 nodeInfoList 为活跃节点的信息，包括节点的 IP 地址，端口， 还有心跳包里上报的信息。
4. 播报对话命令
4.1 播报命令（1010 - speakCommand）
播报命令用来控制数智人播报对应的文本，可以配合动作。
{"speakCommand":{"actorName":"xiaowei","text":"你好呀,<insert-action type=\\"left_side1\\"/> 我正在做动作"}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，统一填写 "xiaowei" |
text | 是 | String | 要播报的文本，可以带动作标签 |
isSmartAction | 是 | Bool | 是否开启智能动作 |

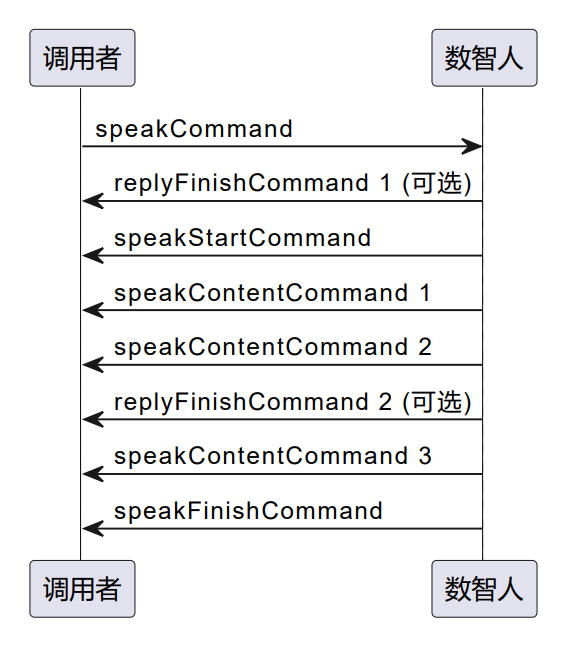

播报命令发送后， 数智人会回复播报的状态指令。
如需要插入动作，请获取动作名称列表， 并在播报文本中插入动作标签。 动作标签格式为：
<insert-action type="2hands_forward2" />你好啊</insert-action>
回复指令： 完成回复（1021 - replyFinishCommand）
用户可以在数智人平台配置进行播报内容的替换。
收到此命令表示数智人平台干预了播报内容。不是每次播报都会收到此命令，如果是原样播报则没有此命令。
如果回复内容过长，会被拆分，可能会收到多条命令。
{"replyFinishCommand": {"actorName": "xiaowei","nlpResult": "{\\"Header\\":{\\"RequestID\\":\\"191cd2024a9446968a1360443bcf6434\\",\\"SessionID\\":\\"bjed97692a17150632309977895\\",\\"Code\\":0,\\"Message\\":\\"\\"},\\"Payload\\":{\\"ReplyType\\":\\"enhanceText\\",\\"ReplyPro\\":\\"你好呀，请问有什么问题要问我吗？\\",\\"ReplyDisplay\\":\\"你好呀，请问有什么问题要问我吗？\\",\\"InteractionType\\":\\"\\",\\"InteractionContent\\":\\"\\",\\"Uninterrupt\\":true,\\"Muted\\":false,\\"SeqNo\\":1,\\"ContentType\\":0,\\"TtsSupport\\":true,\\"IsFinal\\":true,\\"IsHighLight\\":true}}"}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
nlpResult | 是 | String | 对话平台返回的结果，详情见 4.4 节 关于 nlpResult 的介绍 |
回复指令： 播报开始（1012 - speakStartCommand）
表示开始说话。
{"speakStartCommand":{"actorName":"xiaowei"}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
回复指令：播报内容（1015 - speakContentCommand）
表示正在说话的内容，并带了说话的时间戳， 可以方便显示字幕。 如果文本很长，会收到多条播报内容指令。
{"speakContentCommand":{"actorName":"xiaowei","ttsResult":"[{\\"Word\\":\\"你好\\",\\"T1\\":\\"300000\\",\\"T2\\":\\"4100000\\"},{\\"Word\\":\\"呀\\",\\"T1\\":\\"4100000\\",\\"T2\\":\\"7000000\\"}]"}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
ttsResult | 是 | String | TTS 的结果，也是个 json 字符串， 其中 T1 为开始时间， T2 为结束时间 |
回复指令： 播报结束（1013 - speakFinishCommand）
表示播报结束。
{"speakFinishCommand":{"actorName":"xiaowei"}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
4.2 流式播报命令（1011 - streamSpeakCommand）
流式播报命令用来控制数智人流式播报对应的文本。
{"streamSpeakCommand":{"actorName":"xiaowei","text":"大家好，","sequenceNumber":1,"isFinal":false,"isSmartAction":true}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，统一填写 "xiaowei" |
text | 是 | String | 要播报的文本，可以带动作标签 |
sequenceNumber | 是 | Int | 流式请求分片的序号 |
isFinal | 是 | Bool | 是否最后一个流式分片 |
isSmartAction | 是 | Bool | 是否开启智能动作 |
isSentence | 否 | Bool | 是否开启流式子句，只有开启流式子句才会收到 speakSentenceStartCommand 等指令。 |

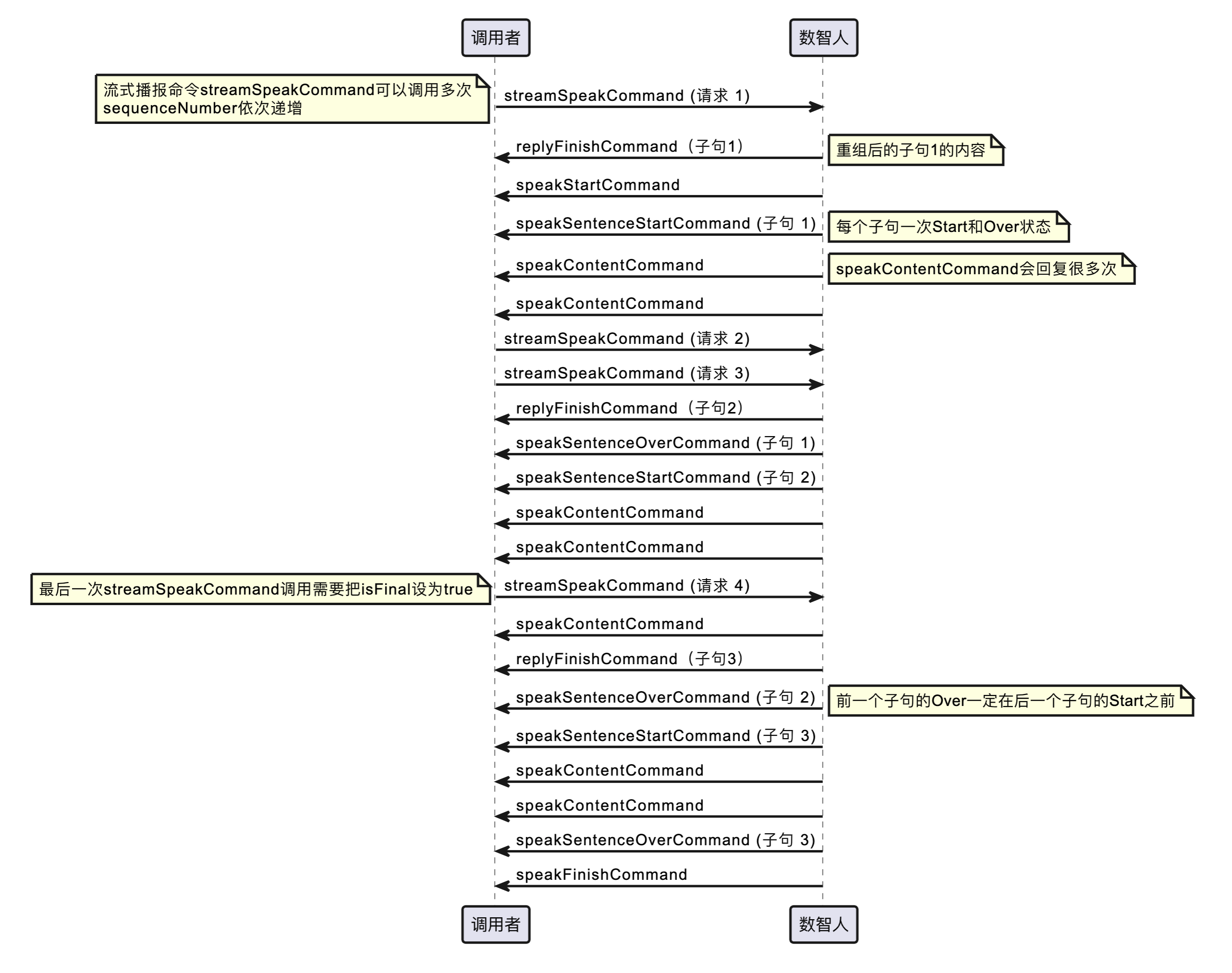

流式播报命令发送后， 数智人会回复播报的状态指令。回复的播报状态，请-通过
TVH.on("package", callback) 进行监听。数智人平台会对流式文本请求进行重新组句等操作，并将结果通过replyFinishCommand返回，和3.1节中非流式文本请求一致。
重新组句后的子句个数和发送的文本请求数不一定相等，每个子句都会对应一个replyFinishCommand。数智人还会回复子句级别的状态，如 speakSentenceStartCommand和 speakSentenceOverCommand。
注意：
1. 流式播报命令 streamSpeakCommand 的多个子句的 traceId 需要保持一致，sessionId 也需要保持一致。当一个流式播报结束后（isFinal 为 true），需要更换 traceId。
2. 重组后的每个子句都有
speakSentenceStartCommand 和 speakSentenceOverCommand。3. 流式播报命令中不能在播报文本中插入动作标签，只能使用 isSmartAction: true 开启智能动作。
回复指令： 播报子句开始（1016 - speakSentenceStartCommand）
表示播报子句开始。
{"speakSentenceStartCommand":{"actorName":"xiaowei","sequenceNumber":1}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
sequenceNumber | 是 | Int | 流式请求分片的序号 |
回复指令： 播报子句结束（1017 - speakSentenceOverCommand）
表示播报子句结束。
{"speakSentenceOverCommand":{"actorName":"xiaowei","sequenceNumber":1}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
sequenceNumber | 是 | Int | 流式请求分片的序号 |
回复指令： 可以发送下一个流式请求（1018 - speakSentenceNextCommand）
表示可以发送下一个流式请求，在需要进行发送速度控制时使用。
{"speakSentenceNextCommand":{"actorName":"xiaowei","sequenceNumber":1}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
sequenceNumber | 是 | Int | 流式请求分片的序号 |
4.3 停止播报指令 （1030 - stopSpeakCommand）
停止播报指令用来在播报过程中停止播报。
{"stopSpeakCommand":{"actorName":"xiaowei"}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，一定是 "xiaowei" |
发送停止播报指令后，会收到停止完成的指令。
同时之前播报指令也会返回播报完成的指令。
4.4 请求对话指令（1020 - answerCommand）
请求对话指令，用来让数智人回答问题， 问题可以在平台配置。
{"answerCommand":{"actorName":"xiaowei","text":"请介绍下你自己","newRound":true}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，统一填写 "xiaowei" |
text | 是 | String | 要问的问题文本，为纯文本 |
newRound | 是 | Bool | 是否新一轮对话， 每一轮对话有自己的上下文。 如果需要新开一轮对话， 请传 true. 第一次发送对话请求时， 一定要传 true. |
发送请求对话指令后， 会收到对话结果指令和播报相关的指令。
回复指令： 问答完成指令（1021 - answerFinishCommand）
{"answerFinishCommand": {"actorName": "xiaowei","nlpResult": "{\\"Header\\":{\\"RequestID\\":\\"191cd2024a9446968a1360443bcf6434\\",\\"SessionID\\":\\"bjed97692a17150632309977895\\",\\"Code\\":0,\\"Message\\":\\"\\"},\\"Payload\\":{\\"ReplyType\\":\\"yunxiaowei\\",\\"ReplyPro\\":\\"你好呀，请问有什么问题要问我吗？\\",\\"ReplyDisplay\\":\\"你好呀，请问有什么问题要问我吗？\\",\\"InteractionType\\":\\"\\",\\"InteractionContent\\":\\"\\",\\"Uninterrupt\\":true,\\"Muted\\":false,\\"SeqNo\\":1,\\"ContentType\\":0,\\"TtsSupport\\":true,\\"IsFinal\\":true,\\"IsHighLight\\":true}}"}}
参数名称 | 必选 | 类型 | 描述 |
actorName | 是 | String | 演员名称， 现在数智人只有一个演员，统一填写 "xiaowei" |
nlpResult | 是 | String | 问答回复的结果 |
回复的问答结果是在对话平台配置的， 可以配置额外的指令。
其中 nlpResult 数据格式：
{"Header": {"RequestID": "191cd2024a9446968a1360443bcf6434","SessionID": "bjed97692a17150632309977895","Code": 0,"Message": ""},"Payload": {"ReplyType": "yunxiaowei","ReplyPro": "你好呀，请问有什么问题要问我吗？","ReplyDisplay": "你好呀，请问有什么问题要问我吗？","InteractionType": "","InteractionContent": "","Uninterrupt": true,"Muted": false,"SeqNo": 1,"ContentType": 0,"TtsSupport": true,"IsFinal": true,"IsHighLight": true}}
参数名称 | 必选 | 类型 | 描述 |
ReplyType | 是 | String | 回复语类型 cloudAiGpt：腾讯云大模型对话 yunxiaowei：云小微客服 cloudAiWaiting: 首包超时等待话术 cloudAiTimeOut: 超时未返回话术，会话结束 sensitive：敏感内容固定话术 input：纯文本输入或流式文本输入的内容 enhanceText：纯文本驱动匹配上了话术管理中的内容 |
ReplyPro | 是 | String | 用于播报的内容，含 ssml 标签和动作 |
ReplyDisplay | 是 | String | 用于展示在端上的内容，含富文本标签 |
InteractionType | 是 | String | 特殊消息类型 |
InteractionContent | 是 | String | 特殊消息内容，用于下发弹窗、图片等非文本类的特殊消息 |
Uninterrupt | 是 | String | 当前播报句是否可打断 |
Muted | 是 | String | 播报当前句时是否关闭收音 |
SeqNo | 是 | Number | 子句序号，大模型正常文本 SeqNo 从 1 开始，兜底话术从 0 开始 |
ContentType | 是 | Number | 区分内容类型 0：未知 1：普通字符串 2：有序列表 3：无序列表 4：图片链接 5：http链接 6：表格 7：代码块 |
TtsSupport | 是 | String | 当前子句是否播报 |
IsFinal | 是 | String | 是否为最后一句 |
IsHighLight | 是 | String | 是否需要高亮展示 |
5. ASR 命令
5.1 开始和停止 ASR (2000 - asrControlCommand)
控制 ASR 程序启动或停止收音。
{"asrControlCommand":{"enableAsr": true}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
enableAsr | 是 | bool | 启动或停止 ASR 收音 |
5.2 监听指令：语音识别结果 (2002 - asrResultUpdateCommand)
ASR 程序会持续发出语音的识别结果，包括中间结果。
{"asrResultUpdateCommand":{"text": "今天天气不错","sentenceComplete": false}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
text | 是 | String | 识别的文本 |
sentenceComplete | 是 | bool | 是否是一个完整的句子 |
6. 多模客户端 命令
6.1 预览窗口保持在屏幕顶层 (2003 - bodyAnalysisWindowStayOnTopCommand)
如果需要多模检测客户端程序预览窗口保持在屏幕顶层，在浏览器/播放器/游戏窗口全屏后，需要通过此对动作检测窗口置顶。
{"bodyAnalysisWindowStayOnTopCommand":{"stayOnTop": true}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
stayOnTop | 是 | bool | 动作检测窗口保持在屏幕顶层 |
6.2 监听指令：人脸和手势识别更新 (2004 - bodyAnalysisResultUpdateCommand)
多模客户端程序检测到人脸和手势的变更后，会通过此命令更新识别结果。
{"bodyAnalysisResultUpdateCommand":{"faceCount": 1,"faceRect": {"x": 100.0,"y": 100.0,"width": 60.0,"height": 60.0},"gestureName": "label_ok","probability": 0.9,"gestureRect": {"x": 300.0,"y": 50.0,"width": 40.0,"height": 40.0}}}
参数说明：
参数名称 | 必选 | 类型 | 描述 |
faceCount | 是 | int | 人脸张数 |
faceRect | 否 | Object | 选中人脸的位置(face_count为0时无效) |
gestureName | 是 | String | 识别的手势名 |
probability | 是 | Float | 识别手势的置信度 |
gestureRect | 否 | Object | 手势的位置(gesture_name为空时无效) |
