业务流程
本节汇总了 在线娃娃机中一些常见的业务流程，帮助您更好地理解整个场景的实现过程。
在线娃娃机 TRTC 推流
在线娃娃机 RTMP 推流

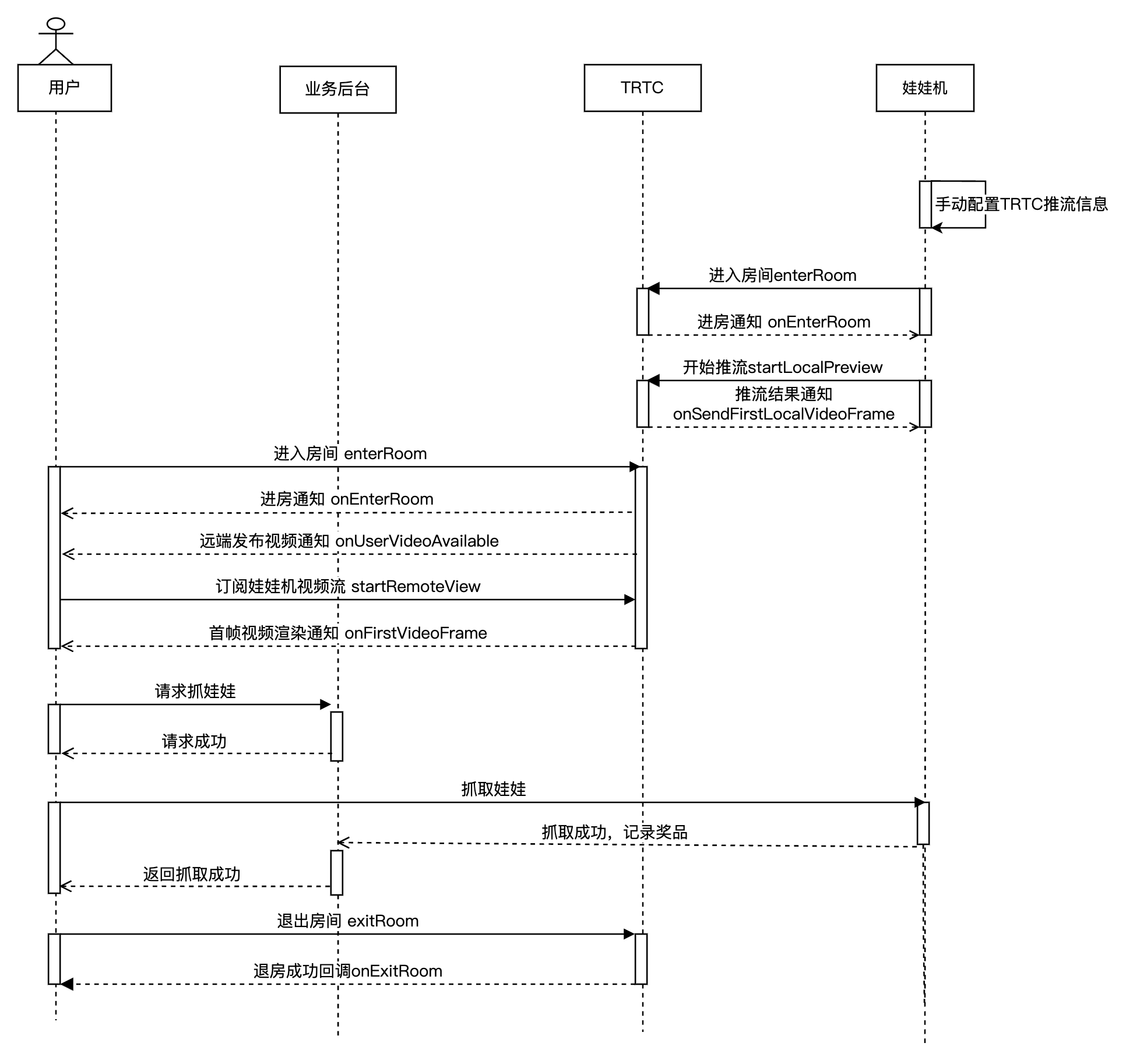

下图展示了在线娃娃机 TRTC 推流的序列图，其中包含网络摄像头 TRTC 推流、用户拉流等流程。
﻿
﻿
﻿

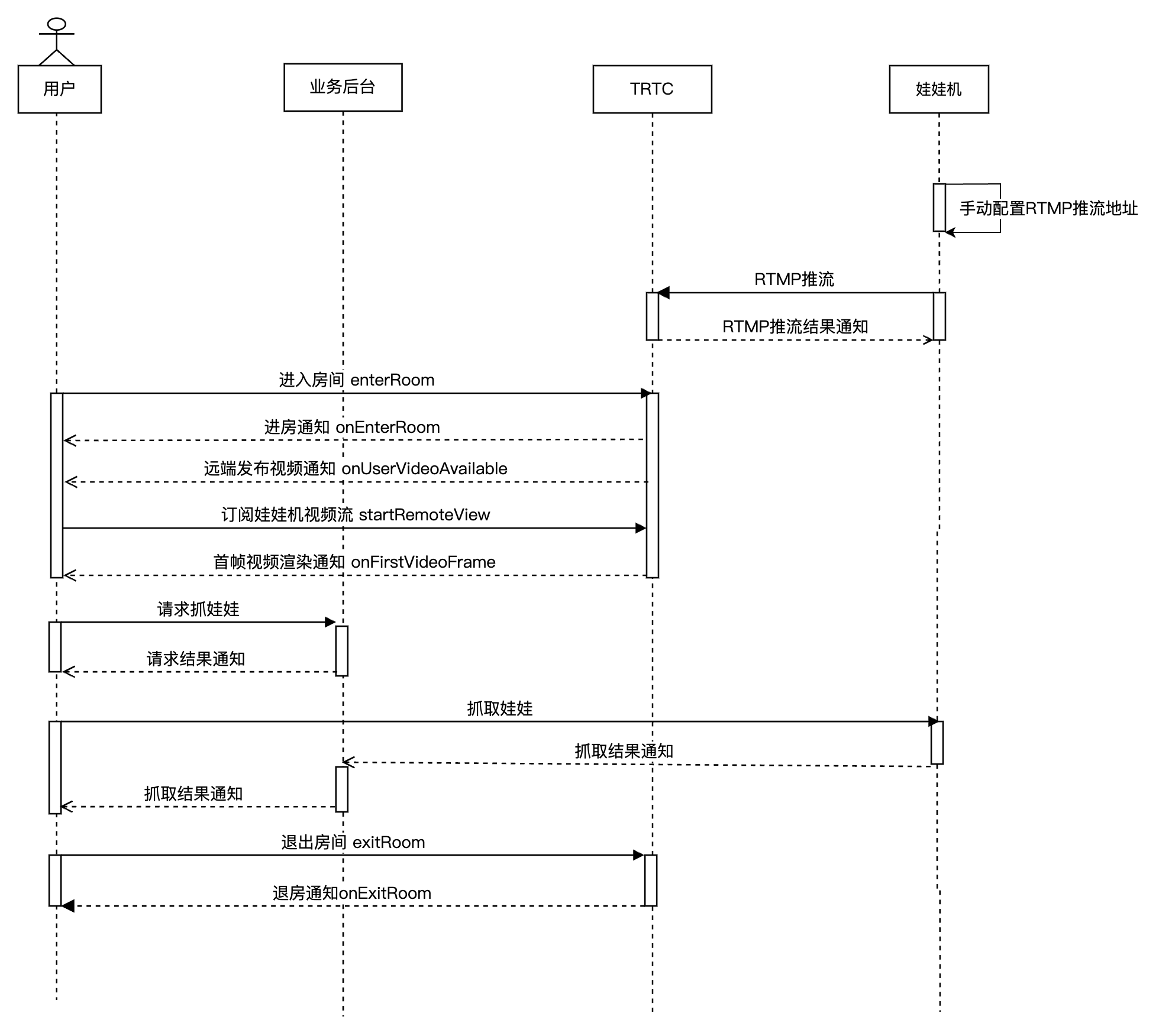

下图展示了在线娃娃机 RTMP 推流的序列图，其中包含网络摄像头 RTMP 推流、用户拉流等流程。
﻿
﻿
﻿
接入准备
步骤1：开通服务
在线娃娃机场景通常需要依赖腾讯云 实时音视频 TRTC 付费 PaaS 服务构建。其中，TRTC 负责提供实时音视频互动能力。您可根据实际业务需求自由选择开通上述服务。

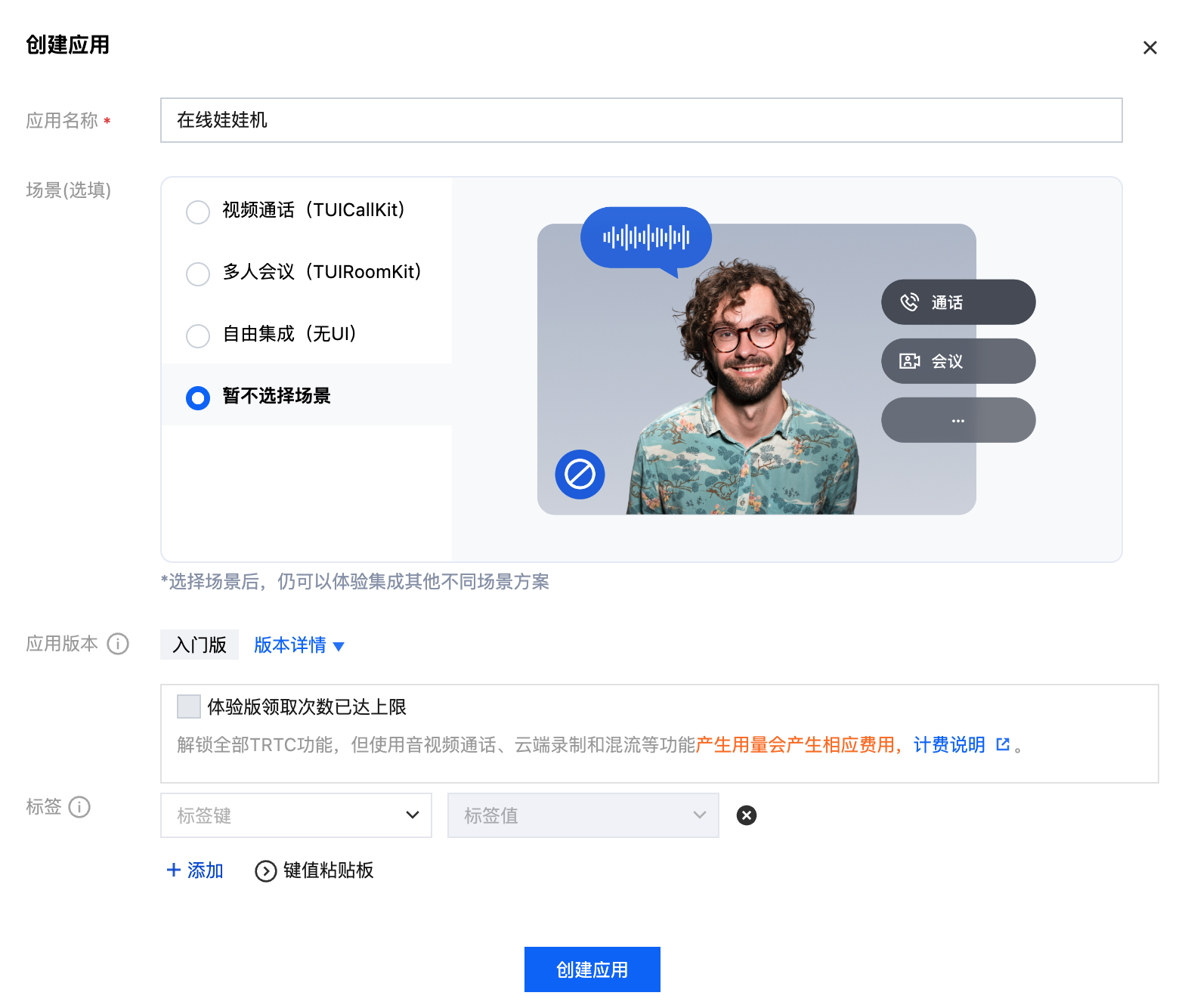

1. 首先，您需要登录 实时音视频 TRTC 控制台 > 应用管理 创建应用，您可根据需要选择升级 TRTC 应用版本，例如旗舰版可解锁更多增值功能服务。
﻿
﻿
﻿
说明：
建议创建两个应用分别用于测试环境和生产环境，首次开通 TRTC 服务可前往 试用中心 免费领取10000分钟试用时长包。
TRTC 包月套餐（入门版、基础版、尊享版、旗舰版）可以解锁不同的增值功能服务，详情可见 包月套餐说明。

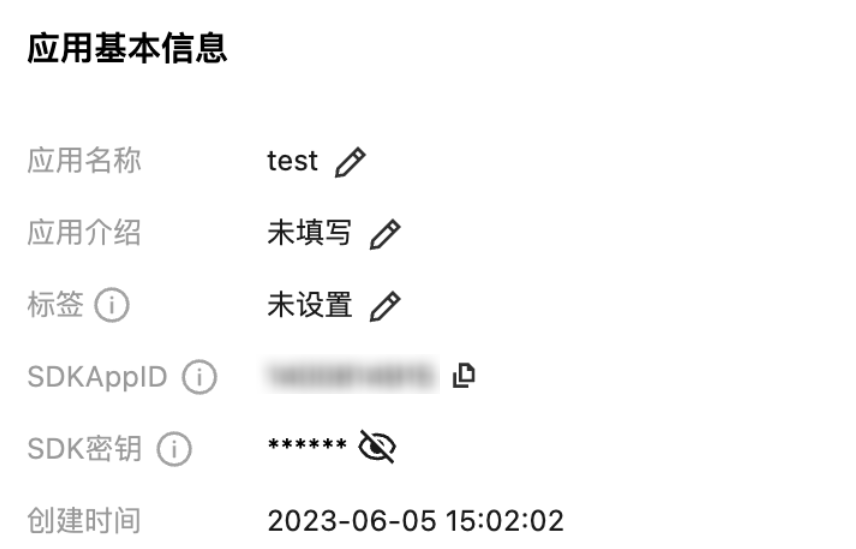

2. 应用创建完毕之后，您可以在 应用管理 > 应用概览中看到该应用的基本信息，其中需要您保管好 SDKAppID、SDK 密钥（SDKSecretKey）便于后续使用，同时应避免密钥泄露造成流量盗刷。
﻿
步骤2：导入 SDK
TRTC SDK 已经发布到 mavenCentral 库，您可以通过配置 gradle 自动下载更新。
1. 在 dependencies 中添加合适版本 SDK 的依赖。
// TRTC 精简版 SDK, 包含 TRTC 和直播播放两项功能
dependencies {
    implementation 'com.tencent.liteav:LiteAVSDK_TRTC:latest.release'
}
说明：
自动加载（aar）的方案需要确保您在 repositories 中添加了 mavenCentral 仓库。
Android 端对应的 SDK 的 下载链接 和 Demo下载地址。
2. 在 defaultConfig 中，指定 App 使用的 CPU 架构。
defaultConfig {
     ndk {
             abiFilters "armeabi-v7a", "arm64-v8a"
     }
}
步骤3：工程配置
1. 权限配置。在 AndroidManifest.xml 中配置 App 权限，在线抓娃娃场景下 LiteAVSDK 需要以下权限。
<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />
<uses-permission android:name="android.permission.RECORD_AUDIO" />
<uses-permission android:name="android.permission.MODIFY_AUDIO_SETTINGS" />
<uses-permission android:name="android.permission.BLUETOOTH" />
<uses-permission android:name="android.permission.CAMERA" />
<uses-feature android:name="android.hardware.camera.autofocus" />
注意：
请勿设置 android:hardwareAccelerated="false"，关闭硬件加速之后，会导致对方的视频流无法渲染。
LiteAVSDK 没有内置权限申请逻辑，需要您自行声明相应的权限，部分权限（如存储、录音、相机等）还需要在运行时动态申请。
若 Android 项目 targetSdkVersion 为31或者目标设备涉及到 Android 12及更高系统版本，官方要求需要在代码中动态申请 android.permission.BLUETOOTH_CONNECT 权限，以正常使用蓝牙功能，具体信息请参见 Android 官方说明。
2. 混淆配置。由于我们在 SDK 内部使用了 Java 的反射特性，需要您在 proguard-rules.pro 文件中将 SDK 相关类加入不混淆名单。
-keep class com.tencent.** { *; }
步骤4：鉴权与许可
UserSig 是腾讯云设计的一种安全保护签名，目的是为了阻止恶意攻击者盗用您的云服务使用权，TRTC 在进房时校验该鉴权凭证。
调试跑通阶段：可以通过 客户端示例代码 或 控制台 计算生成 UserSig，仅用于调试测试。
正式运行阶段：推荐安全等级更高的服务端计算 UserSig 方案，防止客户端被逆向破解泄露密钥。

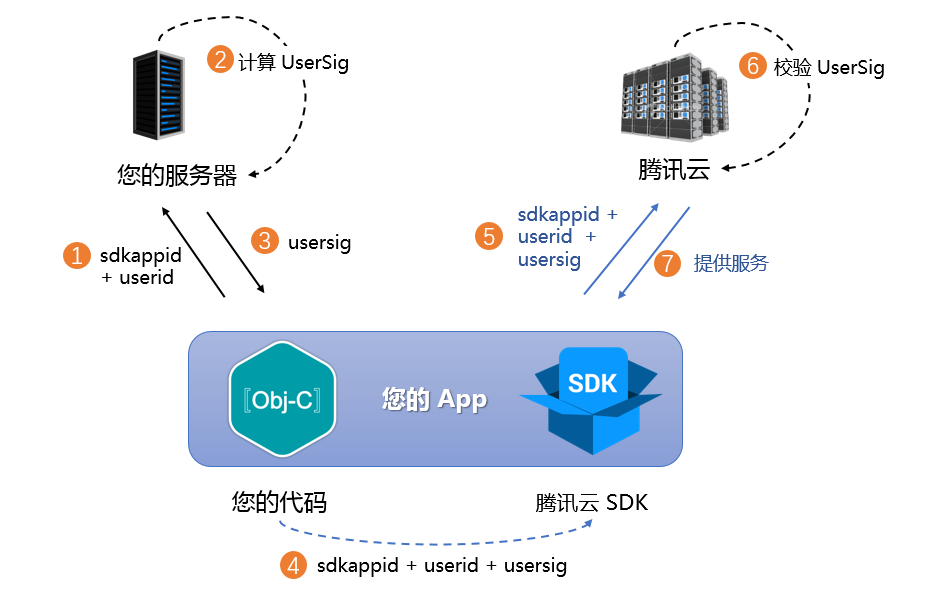

具体实现流程如下：
1. 您的 App 在调用 SDK 的初始化函数之前，首先要向您的服务器请求 UserSig。
2. 您的服务器根据 SDKAppID 和 UserID 计算 UserSig。
3. 服务器将计算好的 UserSig 返回给您的 App。
4. 您的 App 将获得的 UserSig 通过特定 API 传递给 SDK。
5. SDK 将 SDKAppID + UserID + UserSig 提交给腾讯云服务器进行校验。
6. 腾讯云校验 UserSig，确认合法性。
7. 校验通过后，会向 TRTC SDK 提供实时音视频服务。
﻿
﻿
﻿
注意：
调试跑通阶段的本地 UserSig 计算方式不推荐应用到线上环境，容易被逆向破解导致密钥泄露。
我们提供了多个语言版本（Java/GO/PHP/Nodejs/Python/C#/C++）的 UserSig 服务端计算源代码，详情可参见 UserSig 计算源码。
步骤5：初始化 SDK
// 创建 TRTC SDK 实例（单例模式）
TRTCCloud mTRTCCloud = TRTCCloud.sharedInstance(context);
// 设置事件监听器
mTRTCCloud.setListener(trtcSdkListener);
﻿
// 来自 SDK 的各类事件通知（比如：错误码，警告码，音视频状态参数等）
private TRTCCloudListener trtcSdkListener = new TRTCCloudListener() {
    @Override
    public void onError(int errCode, String errMsg, Bundle extraInfo) {
        Log.d(TAG, errCode + errMsg);
    }

    @Override
    public void onWarning(int warningCode, String warningMsg, Bundle extraInfo) {
        Log.d(TAG, warningCode + warningMsg);
    }
};
﻿
// 移除事件监听器
mTRTCCloud.setListener(null);
// 销毁 TRTC SDK 实例（单例模式）
TRTCCloud.destroySharedInstance();
说明：
建议监听 SDK 事件通知，对一些常见错误进行日志打印和处理，详请可参见 错误码表。
步骤6：生成 RTMP 推流地址（RTMP 推流）

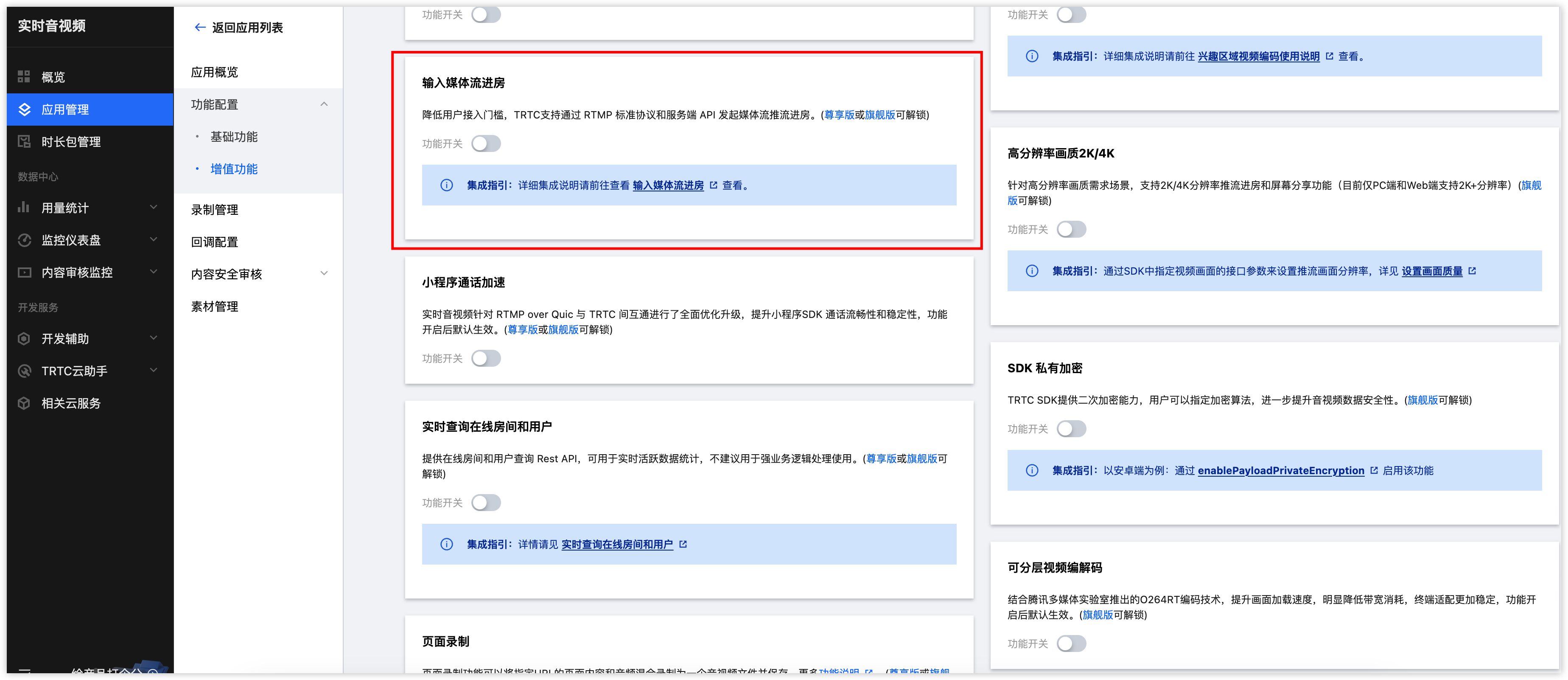

1. 进入 实时音视频 > 应用管理，在应用的功能配置 > 增值功能页面开启输入媒体流进房功能。
﻿
﻿
﻿
2. 生成 RTMP 推流地址。
rtmp://rtmp.rtc.qq.com/push/房间号?sdkappid=应用&userid=用户名&usersig=签名
RTMP appName 是 push。
地址中的房间号、应用、用户名、签名需要换成业务的。
为简化参数，只支持字符串房间号，不超过64个字符，字符只能是数字、字母、下划线。
注意：
TRTC 其他端如果要观看 RTMP 流，请使用字符串房间号进房。
以 小程序端 为例填写 enterRoom 接口 strRoomID 字段，其他端参考相应的 API 文档。
usersig 的生成规则，请参见 UserSig 相关 （请注意签名要在有效期内）。
示例：
rtmp://rtmp.rtc.qq.com/push/hello-string-room?sdkappid=140*****66&userid=******rtmp2&usersig=eJw1jdE********RBZ8qKGRj8Yp-wVbv*mGMVZqS7w-mMDQL
接入过程

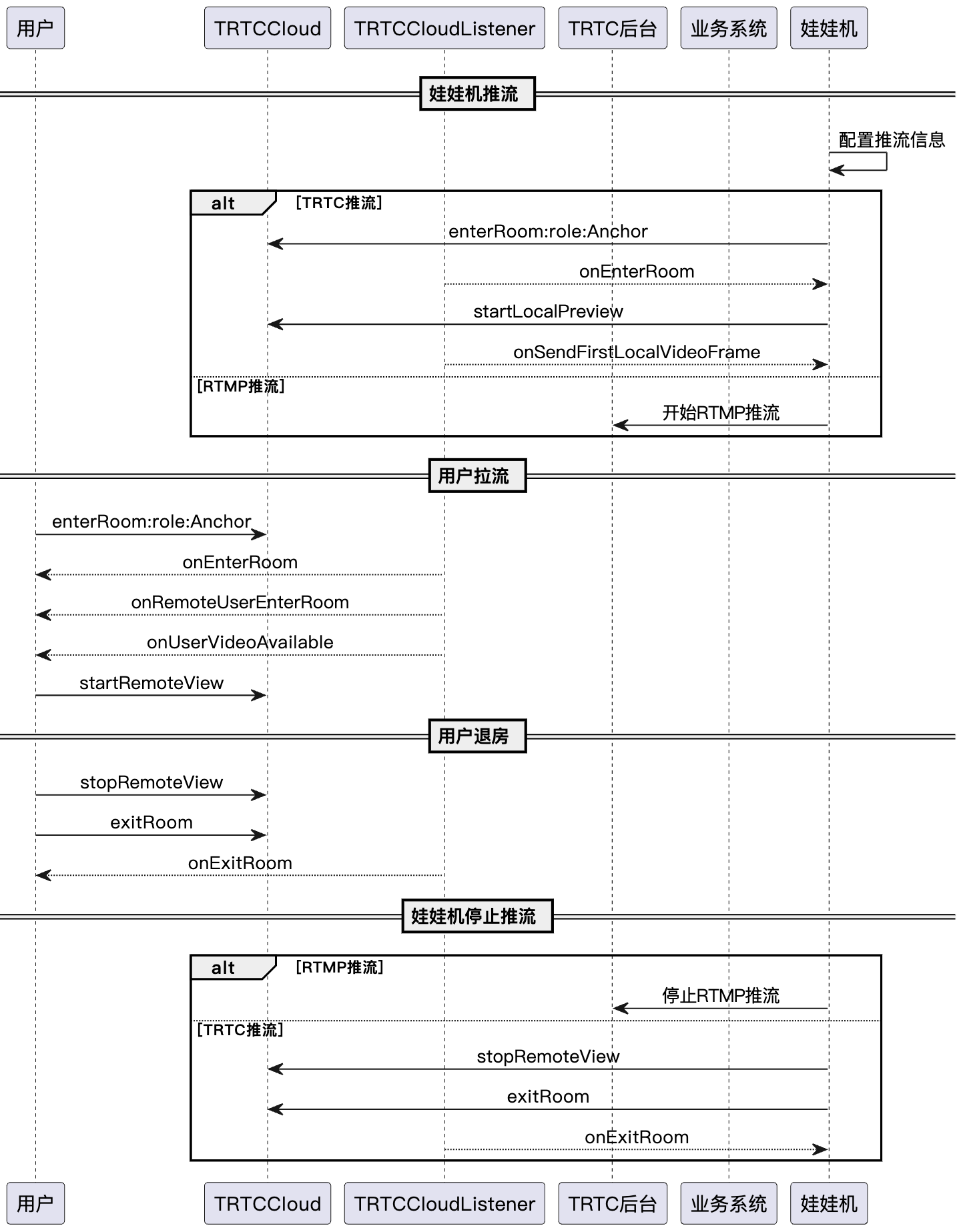

API 时序图
﻿
步骤1：娃娃机推流
TRTC 推流
1. 通过 客户端示例代码 或 控制台 两种方法计算生成 UserSig。
2. 将 SdkAppid、UserId、Usersig、RoomId 等信息配置到 TRTC 网络摄像头或推流盒上开启推流。
注意：
TRTC 房间号分为数字类型 roomId 和字符串类型 strRoomId，两种类型的房间不互通，建议统一房间号类型。
TRTC 用户角色分为主播和听众，只有主播才有推流权限，进房时需指定用户角色，如未指定则默认为主播角色。
在线娃娃机场景下，进房模式建议选用 TRTC_APP_SCENE_VIDEOCALL，这样延迟更低。
RTMP 推流

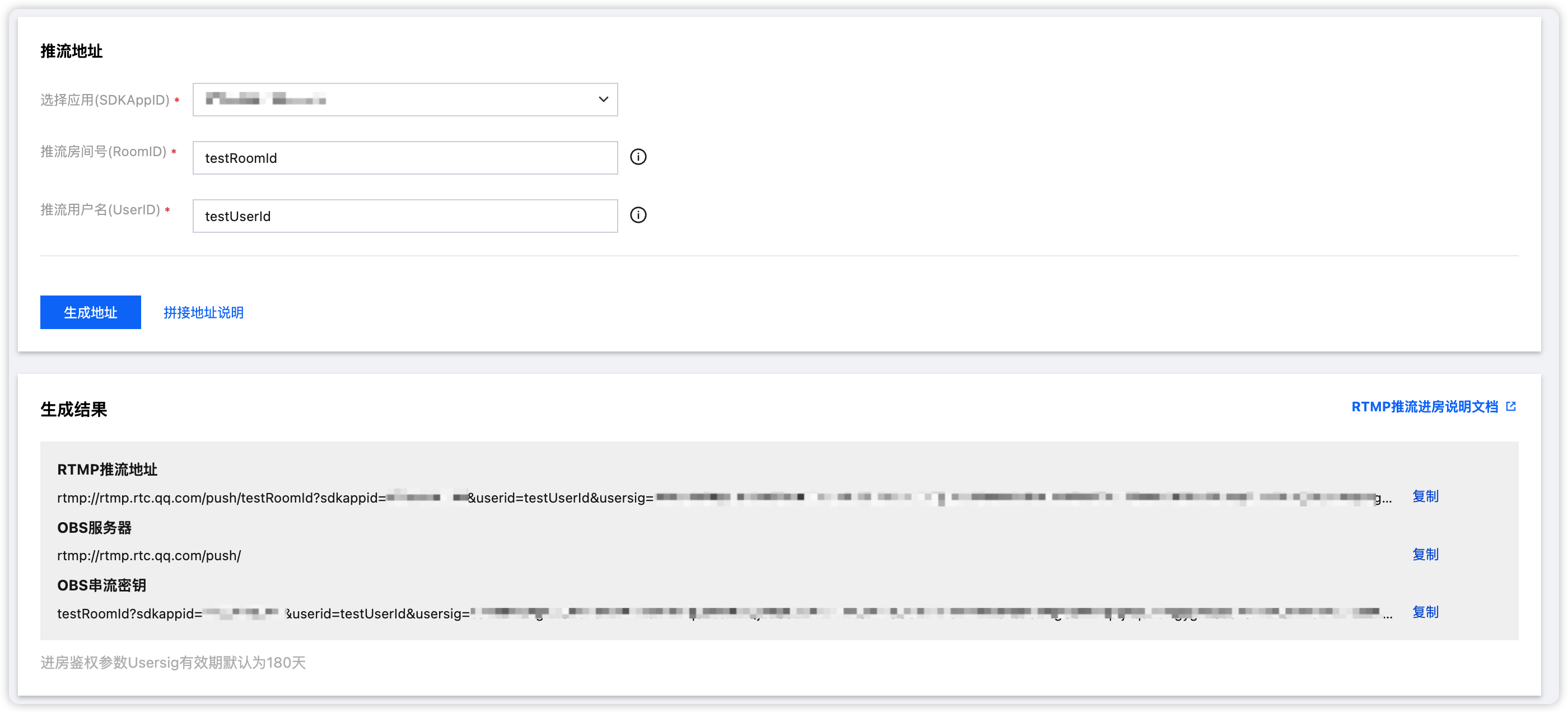

1. 通过 RTMP 推流生成器 生成 RTMP 推流地址。
﻿
﻿
﻿
2. 将 RTMP 推流地址配置到 RTMP 网络摄像头或推流盒上开启推流。
步骤2：用户进房拉流
1. 用户进入 TRTC 房间。
public void enterRoomByAudience(String roomId, String userId) {
    TRTCCloudDef.TRTCParams params = new TRTCCloudDef.TRTCParams();
    // 以字符串房间号为例
    params.strRoomId = roomId;
    params.userId = userId;
    // 从业务后台获取到的 UserSig
    params.userSig = getUserSig(userId);
    // 替换成您的 SDKAppID
    params.sdkAppId = SDKAppID;
    mTRTCCloud.enterRoom(params, TRTCCloudDef.TRTC_APP_SCENE_VIDEOCALL);
}
﻿
// 进房结果事件回调
@Override
public void onEnterRoom(long result) {
    if (result > 0) {
        // result 代表加入房间所消耗的时间(毫秒)
        Log.d(TAG, "Enter room succeed");
    } else {
        // result 代表进房失败的错误码
        Log.d(TAG, "Enter room failed");
    }
}
2. 用户订阅主播音视频流。
@Override
public void onUserAudioAvailable(String userId, boolean available) {
    // 某远端用户发布/取消了自己的音频
    // 在自动订阅模式下，您无需做任何操作，SDK 会自动播放远端用户音频
}
﻿
@Override
public void onUserVideoAvailable(String userId, boolean available) {
    // 某远端用户发布/取消了主路视频画面
    if (available) {
        // 订阅远端用户的视频流，并绑定视频渲染控件
        mTRTCCloud.startRemoteView(userId, TRTCCloudDef.TRTC_VIDEO_STREAM_TYPE_BIG, TXCloudVideoView view);
    } else {
        // 停止订阅远端用户的视频流，并释放渲染控件
        mTRTCCloud.stopRemoteView(userId, TRTCCloudDef.TRTC_VIDEO_STREAM_TYPE_BIG);
    }
}
3. 观众设置远端画面的渲染模式（可选项）。
TRTCCloudDef.TRTCRenderParams params = new TRTCCloudDef.TRTCRenderParams();
params.mirrorType = TRTCCloudDef.TRTC_VIDEO_MIRROR_TYPE_AUTO;   // 画面镜像模式
params.fillMode = TRTCCloudDef.TRTC_VIDEO_RENDER_MODE_FILL;     // 画面填充模式
params.rotation = TRTCCloudDef.TRTC_VIDEO_ROTATION_0;           // 画面旋转角度
// 设置远端画面的渲染模式
mTRTCCloud.setRemoteRenderParams(userId, TRTCCloudDef.TRTC_VIDEO_STREAM_TYPE_BIG, params)
步骤3：用户退出房间
1. 用户退出房间。
public void exitRoom() {
    mTRTCCloud.stopLocalAudio();
    mTRTCCloud.stopLocalPreview();
    mTRTCCloud.exitRoom();
}
﻿
// 离开房间事件回调
@Override
public void onExitRoom(int reason) {
    if (reason == 0) {
        Log.d(TAG, "主动调用 exitRoom 退出房间");
    } else if (reason == 1) {
        Log.d(TAG, "被服务器踢出当前房间");
    } else if (reason == 2) {
        Log.d(TAG, "当前房间整个被解散");
    }
}
注意：
待 SDK 占用的所有资源释放完毕后，SDK 会抛出 onExitRoom 回调通知到您。
如果您要再次调用 enterRoom 或者切换到其他音视频 SDK，请等待 onExitRoom 回调之后再执行相关操作。否则可能会遇到例如摄像头、麦克风设备被强占等各种异常问题。
2. 解散房间。
服务端解散房间
TRTC 提供了服务端解散数字类型房间 API DismissRoom，以及解散字符串类型房间 API DismissRoomByStrRoomId，您可以通过调用服务端解散房间接口把房间内所有用户从房间移出，并解散房间。
客户端解散房间
客户端没有直接解散房间的 API，需要各个客户端调用 exitRoom 退出房间，当房间内的所有主播和观众完成退房后，根据 TRTC 房间生命周期规则，房间将会自动解散，详情请参见 TRTC 退出房间。
异常处理
异常错误处理
TRTC SDK 遇到不可恢复的错误会在 onError 回调中抛出，详见 TRTC 错误码表。
1. UserSig 相关。UserSig 校验失败会导致进房失败，您可参考 UserSig 生成与校验 进行校验。
枚举
取值
描述
ERR_TRTC_INVALID_USER_SIG
-3320
进房参数 userSig 不正确，请检查 TRTCParams.userSig 是否为空。
ERR_TRTC_USER_SIG_CHECK_FAILED
-100018
UserSig 校验失败，请检查参数 TRTCParams.userSig 是否填写正确或已经过期。
2. 进退房相关。进房失败请先检查进房参数是否正确，且进退房接口必须成对调用，即便进房失败也需要调用退房接口。
枚举
取值
描述
ERR_TRTC_CONNECT_SERVER_TIMEOUT
-3308
请求进房超时，请检查是否断网或者是否开启 VPN，您也可以切换4G进行测试。
ERR_TRTC_INVALID_SDK_APPID
-3317
进房参数 sdkAppId 错误，请检查 TRTCParams.sdkAppId 是否为空
ERR_TRTC_INVALID_ROOM_ID
-3318
进房参数 roomId 错误，请检查 TRTCParams.roomId 或 TRTCParams.strRoomId 是否为空，注意 roomId 和 strRoomId 不可混用。
ERR_TRTC_INVALID_USER_ID
-3319
进房参数 userId 不正确，请检查 TRTCParams.userId 是否为空。
ERR_TRTC_ENTER_ROOM_REFUSED
-3340
进房请求被拒绝，请检查是否连续调用 enterRoom 进入相同 Id 的房间。
3. 设备相关。可监听设备相关错误，在出现相关错误时 UI 提示用户。
枚举
取值
描述
ERR_CAMERA_START_FAIL
-1301
打开摄像头失败，例如在 Windows 或 Mac 设备，摄像头的配置程序（驱动程序）异常，禁用后重新启用设备，或者重启机器，或者更新配置程序。
ERR_MIC_START_FAIL
-1302
打开麦克风失败，例如在 Windows 或 Mac 设备，麦克风的配置程序（驱动程序）异常，禁用后重新启用设备，或者重启机器，或者更新配置程序。
ERR_CAMERA_NOT_AUTHORIZED
-1314
摄像头设备未授权，通常在移动设备出现，可能是权限被用户拒绝了。
ERR_MIC_NOT_AUTHORIZED
-1317
麦克风设备未授权，通常在移动设备出现，可能是权限被用户拒绝了。
ERR_CAMERA_OCCUPY
-1316
摄像头正在被占用中，可尝试打开其他摄像头。
ERR_MIC_OCCUPY
-1319
麦克风正在被占用中，例如移动设备正在通话时，打开麦克风会失败。
观众拉流黑屏

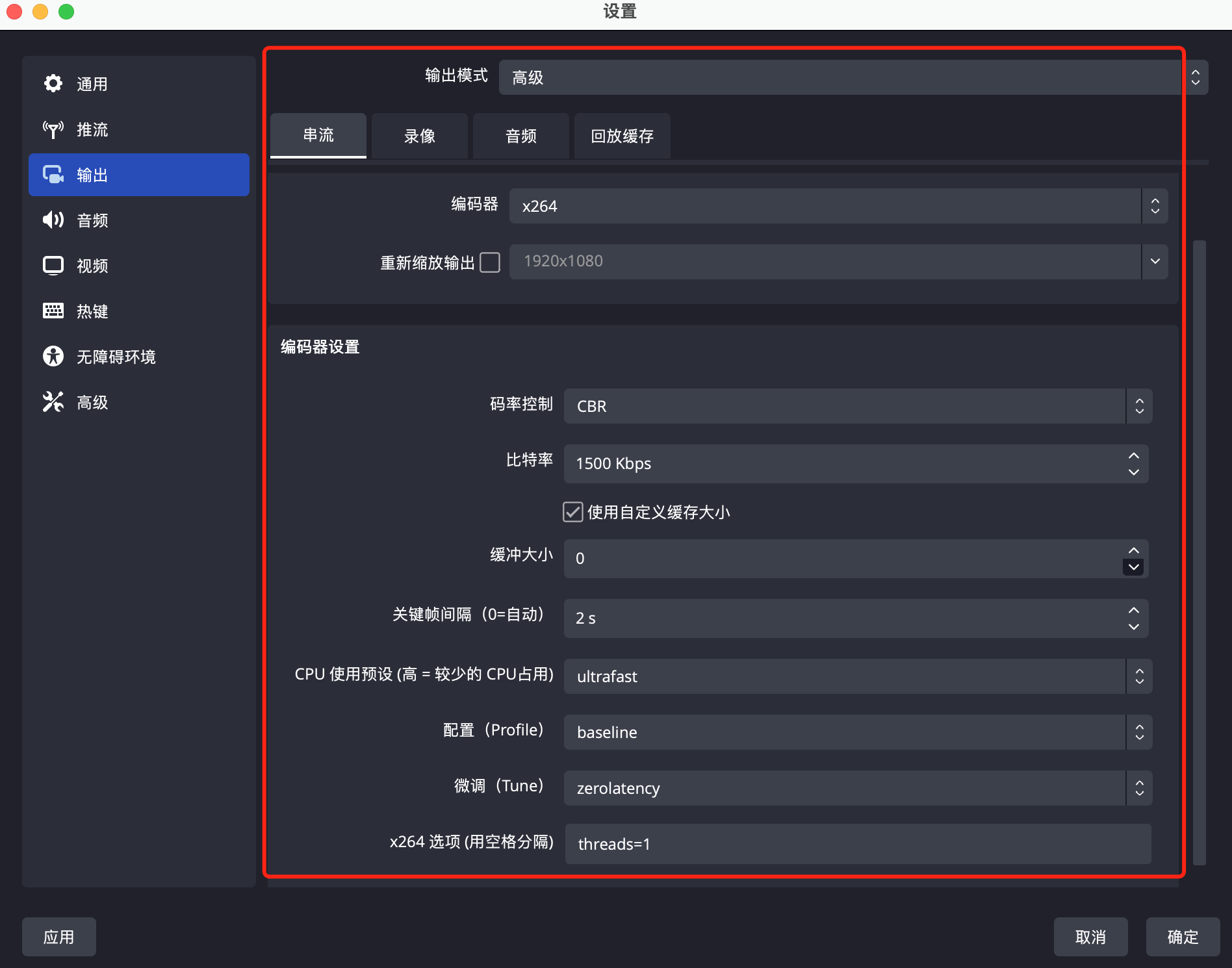

在 RTMP 娃娃机推流的场景中，使用了 RTMP 推流进入 TRTC 房间的功能，并且推流操作成功。但是，在 TRTC 的房间内无法正常拉流。经过问题定位，发现是因为推流配置中包含了 B 帧，而 TRTC 的房间不支持包含 B 帧的场景，这导致无法拉取 RTMP 推流。推流配置参考如下：
﻿
观众拉流画面卡住/拉流出现第三方画面

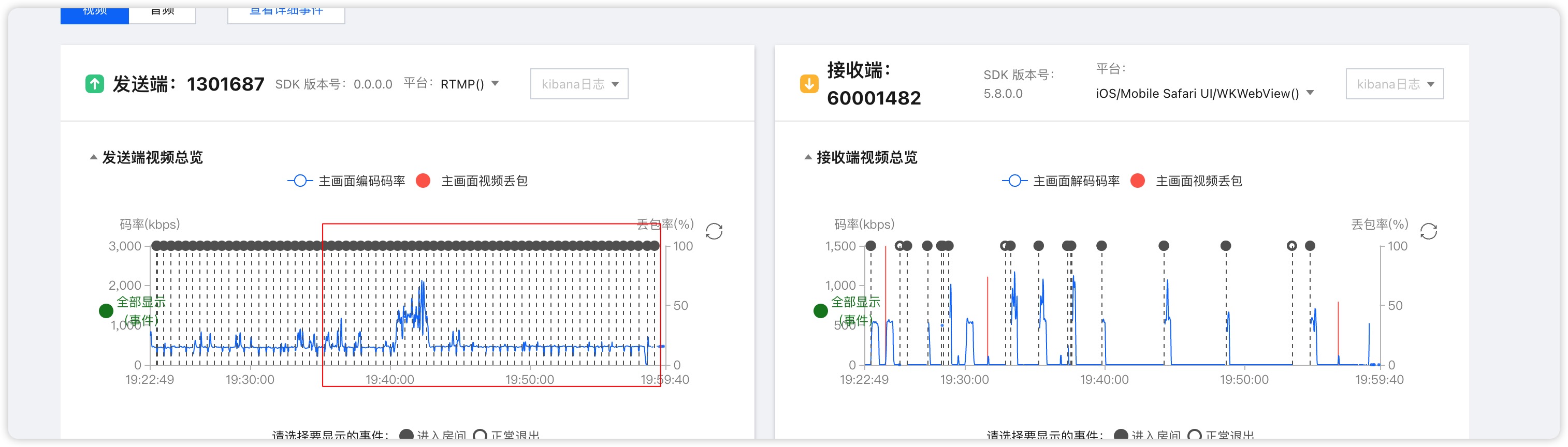

在娃娃机场景中，当 TRTC 观众进入房间并拉流一段时间后，便会自动遇到拉流卡住问题，尤其在多次触发 peer-join 或 onUserVideoAvailable 回调后，观众拉流的画面会停留在最后一帧不动。遇到这种情况时，可以首先访问仪表盘查看详细的通话信息。如果仪表盘显示的特征表明主播多次进出房间，那么可以基本确认问题是由于互踢导致的，仪表盘特征如下。
﻿
解决方案：可以尝试关闭当前机器的推流来解决问题。如果问题仍未解决，那么请检查同一台机器上是否配置了两个相同的推流地址。
