本文介绍混合云部署场景和 NAT64 CLB 场景下的 CLB 的四层(仅 TCP)服务如何通过 TOA 获取客户端真实源 IP。
说明:
仅上海、北京、广州地域的 NAT64 CLB 支持通过 TOA 获取客户端真实源 IP。
仅四层 TCP 支持通过 TOA 获取客户端真实源 IP,UDP 和七层(HTTP/HTTPS)不支持获取。
该功能目前处于内测中,如需使用,请提交 工单申请。
应用场景
混合云部署场景
在 混合云部署 中,IDC 的 IP 和云上 VPC 的 IP 可能会有地址重叠,因此需要配置 SNAT IP,进行 SNAT 转换源 IP。对于服务端而言,无法获得真实源 IP,因此需要通过 TOA 进行获取。
NAT64 CLB 场景
在 NAT64 CLB 场景中,客户端真实的 IPv6 源 IP 会被转换成 IPv4 的公网 IP,因此对于真实的服务端的服务而言,无法获得真实的客户端 IPv6 IP。
腾讯云 NAT64 CLB 提供获取客户端真实 IP 的功能,即将客户端真实的源 IP 放入 TCP 协议的自定义 option 中,当被嵌入真实源 IP 的 TCP 数据包发往服务端时,服务端插入的 TOA 内核模块可提取 TCP 数据包中的真实客户端源 IP,此时客户端应用只需要调用 TOA 内核模块提供的接口即可获取真实客户端源 IP。
限制说明
资源限制
编译 TOA 内核模块环境的内核版本需要与服务所在环境的内核版本一致。
容器环境下需要在宿主机中加载 TOA 内核模块。
加载 TOA 内核模块的环境需拥有 root 权限。
兼容性限制
UDP 监听器不支持通过 TOA 获取源 IP。
若客户端和真实服务端中间的设备有其他已经进行过 TOA 相关操作的设备,则可能存在冲突,无法保证服务端获取真实 IP 的有效性。
插入 TOA 后,只对插入后的新建连接生效,对存量已有连接无效。
由于 TOA 模块需要对 TCP option 中的地址进行提取等额外处理,因此 TOA 模块会引起服务端部分的性能下降。
腾讯云的 TOA 模块无法保证和其他用户自定义的内核模块兼容,也无法保证与其他厂商或开源的 TOA 模块兼容。
腾讯自研的 TencentOS 内嵌的 TOA 模块支持混合云部署场景下获取真实源 IP,因此若服务端的系统为 TencentOS 且为混合云部署时,可尝试直接执行 modprobe toa 命令进行加载使用。需要注意的是,TencentOS 与其他发行版 Linux 系统是两套 TOA,不支持混用。
控制台开启 TOA
1. 已创建 NAT64 版本的 CLB 实例,详情请参见 创建 IPv6 NAT64 负载均衡实例。
2. 登录 负载均衡控制台,创建 TCP 监听器,详情请参见 配置 TCP 监听器。

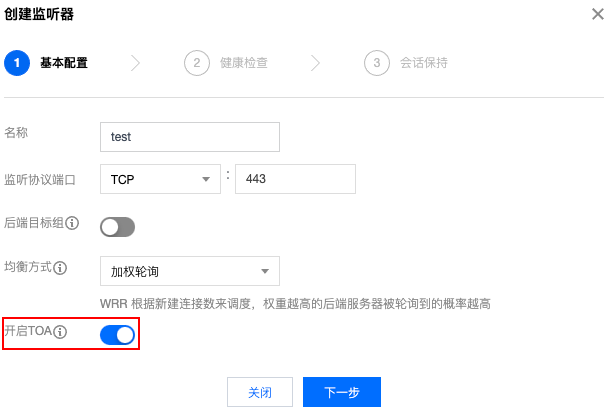

3. 在“创建监听器”对话框中,开启 TOA 开关。

加载 TOA 模块
加载 TOA 模块
1. 根据腾讯云上 Linux 的版本,下载对应的 TOA 包解压。
2.
解压完成后
,执行 cd 命令进入到刚解压的文件夹里,执行以下命令加载模块:insmod toa.ko
3. 执行以下命令确认 TOA 模块是否加载成功。若提示“toa load success”,则说明已加载成功。
dmesg -T | grep TOA
4. 加载成功以后,在启动脚本中加载
toa.ko
文件(重启机器 ko 文件需要重新加载)。5. (可选)若不再需要使用 TOA 模块,执行以下命令进行卸载。
rmmod toa
6. (可选)执行以下命令确认 TOA 模块是否卸载成功。若提示“TOA unloaded”,则说明卸载成功。
dmesg -T
若上述下载文件中没有您的操作系统版本对应的安装包,则可以下载 Linux 通用版的源码包,编译后获取对应的 ko,该版本支持 Centos8、Centos7、Ubuntu18.04、Ubuntu16.04 等绝大多数具有代表性的 Linux 发行版。
说明
由于 Linux 内核版本众多,且 Linux 发行版操作系统市场庞大,版本繁多,因此考虑到内核模块的兼容性问题,建议在使用的系统上对 TOA 源码包进行编译后使用。
1. 下载源码包
注意
Linux 与 腾讯 TLinux 的 TOA 模块不能混用,请根据对应系统选择对应的 TOA 模块源码包。
Linux
wget "https://clb-toa-1255852779.file.myqcloud.com/tgw_toa_linux.tar.gz"
腾讯 TLinux
wget "https://clb-toa-1255852779.file.myqcloud.com/tgw_toa_tlinux.tar.gz"
2. 编译 TOA 内核模块的 Linux 环境需先安装 GCC 编译器、Make 工具和内核模块开发包。
CentOS 环境下的安装操作
yum install gcc yum install make //安装内核模块开发包,开发包头文件与库的版本需要与内核版本一致 yum install kernel-devel-`uname -r`yum install devtoolset-8
Ubuntu、Debian 环境下的安装操作
apt-get install gcc apt-get install make //安装内核模块开发包,开发包头文件与库的版本需要与内核版本一致 apt-get install linux-headers-`uname -r`apt-get install devtoolset-8
SUSE 环境下的安装操作
zypper install gcczypper install make//安装内核模块开发包,开发包头文件与库的版本需要与内核版本一致zypper install kernel-default-develzypper install devtoolset-8
3. 修改 PATH 环境变量为
PATH=/opt/rh/devtoolset-8/root/bin:$PATH
。编译前请确认内核 gcc 编译版本,gcc 版本需与编译版本保持一致,可使用dmesg | grep 'Linux version'
命令查看内核 gcc 编译版本信息。4. 编译源码,生成 toa.ko 文件。编译过程中未提示
warning
和 error
,则说明编译成功。以 Linux 系统对应的源码包为例:tar zxvf tgw_toa_linux_ver.tar.gzcd tgw_toa_linux_ver//进入解压后的tgw_toa目录make
5. 编译 toa.ko 成功后,执行上文 步骤2 中的加载 TOA 模块的操作。
适配后端服务
混合云部署场景
在混合云部署场景下适配后端服务时,无需进行代码改造,只需调用 Linux 网络编程中标准的接口即可获取访问用户的真实源 IP。例如以下的 C 代码样例。
struct sockaddr v4addr;len = sizeof(struct sockaddr);//get_peer_name 为 Linux 网络编程中标准接口。if (get_peer_name(client_fd, &v4addr, &len) == 0) {inet_ntop(AF_INET, &(((struct sockaddr_in *)&v4addr)->sin_addr), from, sizeof(from));printf("real client v4 [%s]:%d\\n", from, ntohs(((struct sockaddr_in *)&v4addr)->sin_port));}
NAT64 CLB 场景
在 NAT64 CLB 场景中,使用 TOA 源地址透传功能,后端服务器在插入 toa.ko 内核模块后,还需对应用程序的源码进行改造以适配获取真实源 IP 的功能。
1. 首先定义一个用来保存地址的数据结构。
struct toa_nat64_peer {struct in6_addr saddr;uint16_t sport;};....struct toa_nat64_peer client_addr;....
2. 其次定义消息并调用函数获取真实的 IPv6 源地址。
enum {TOA_BASE_CTL = 4096,TOA_SO_SET_MAX = TOA_BASE_CTL,TOA_SO_GET_LOOKUP = TOA_BASE_CTL,TOA_SO_GET_MAX = TOA_SO_GET_LOOKUP,};getsockopt(client_fd, IPPROTO_IP, TOA_SO_GET_LOOKUP, &client_addr, &len);
3. 最后获取地址。
real_ipv6_saddr = client_addr.saddr;real_ipv6_sport = client_addr.sport;
完整示例如下所示:
//需要定义一个调用获取真实 IP 的函数的消息,值为4096即可。enum {TOA_BASE_CTL = 4096,TOA_SO_SET_MAX = TOA_BASE_CTL,TOA_SO_GET_LOOKUP = TOA_BASE_CTL,TOA_SO_GET_MAX = TOA_SO_GET_LOOKUP,};//需要定义一个用来保存地址的数据结构。struct toa_nat64_peer {struct in6_addr saddr;uint16_t sport;};//声明用来保存地址的变量,类型为自定义用来保存地址的数据结构。struct toa_nat64_peer client_addr;.……//获取客户端的文件描述符,其中 listenfd 为服务端的监听文件描述符。client_fd = accept(listenfd, (struct sockaddr*)&caddr, &length);//调用函数获取对应 NAT64 场景下的用户真实源 IP。char from[40];int len = sizeof(struct toa_nat64_peer);if (getsockopt(client_fd, IPPROTO_IP, TOA_SO_GET_LOOKUP, &client_addr, &len) == 0) {inet_ntop(AF_INET6, &client_addr.saddr, from, sizeof(from));//获取源IP和源port的信息printf("real client [%s]:%d\\n", from, ntohs(client_addr.sport));}
混合云部署与 NAT64 CLB 混合场景
在混合云部署与 NAT64 CLB 混用场景中,使用 TOA 源地址透传功能,后端服务器在插入 toa.ko 内核模块后,还需对应用程序的源码进行改造以适配获取真实源 IP 的功能。
完整示例如下所示:
//需要定义一个调用获取真实 IP 的函数的消息,值为4096即可。enum {TOA_BASE_CTL = 4096,TOA_SO_SET_MAX = TOA_BASE_CTL,TOA_SO_GET_LOOKUP = TOA_BASE_CTL,TOA_SO_GET_MAX = TOA_SO_GET_LOOKUP,};//需要定义一个用来保存地址的数据结构。struct toa_nat64_peer {struct in6_addr saddr;uint16_t sport;};//声明用来保存地址的变量,类型为自定义用来保存地址的数据结构。struct toa_nat64_peer client_addr_nat64;.......//获取客户端的文件描述符,其中 listenfd 为服务端的监听文件描述符。//调用函数获取对应 NAT64 场景下真实的用户源 IP。char from[40];int len = sizeof(struct toa_nat64_peer);int ret;ret = getsockopt(client_fd, IPPROTO_IP, TOA_SO_GET_LOOKUP, &client_addr_nat64, &len);if (ret == 0) {inet_ntop(AF_INET6, &(client_addr_nat64.saddr), from, sizeof(from));//获取源 IP 和源 Port 的信息。printf("real client v6 [%s]:%d\\n", from, ntohs(client_addr_nat64.sport));} else if (ret != 0) {struct sockaddr v4addr;len = sizeof(struct sockaddr);//获取源 IP 和源 Port 的信息,注意此函数获取的源地址对于://经过混合云部署场景的 SNAT IP 的链接而言为真正的源地址;//不经过混合云部署场景的 SNAT IP 也不经过 NAT64 的链接而言是客户端地址,同样是真正的源地址。//因此此函数的语义便为获取真正的客户端地址、端口。if (get_peer_name(client_fd, &v4addr, &len) == 0) {inet_ntop(AF_INET, &(((struct sockaddr_in *)&v4addr)->sin_addr), from, sizeof(from));printf("real client v4 [%s]:%d\\n", from, ntohs(((struct sockaddr_in *)&v4addr)->sin_port));}}
(可选)监控 TOA 模块状态
(可选)监控 TOA 模块状态
为保障 TOA 内核模块运行的稳定性,TOA 内核模块还提供了监控功能。在插入 toa.ko 内核模块后,可以在容器所在的宿主机通过以下两种方式监控 TOA 模块的工作状态。
方式一:查看 TOA 保存的连接的 IPv6 地址
执行以下命令查看 TOA 保存的连接的 IPv6 地址。
注意:
此命令有可能会引起性能下降,请勿频繁调用此命令查看。
cat /proc/net/toa_table
方式二:查看 TOA 相关的计数状态
执行以下命令查看 TOA 相关的计数状态。
cat /proc/net/toa_stats
其中主要的监控指标对应的含义如下所示:
指标名称 | 说明 |
syn_recv_sock_toa | 接收带有 TOA 信息的连接个数。 |
syn_recv_sock_no_toa | 接收并不带有 TOA 信息的连接个数。 |
getname_toa_ok | 调用 getsockopt 获取源 IP 成功即会增加此计数,另外调用 accept 函数接收客户端请求时也会增加此计数。 |
getname_toa_mismatch | 调用 getsockopt 获取源 IP 时,当类型不匹配时,此计数增加。例如某条客户端连接内存放的是 IPv4 源 IP,并非为 IPv6 地址时,此计数便会增加。 |
getname_toa_empty | 对某一个不含有 TOA 的客户端文件描述符调用 getsockopt 函数时,此计数便会增加。 |
ip6_address_alloc | 当 TOA 内核模块获取 TCP 数据包中保存的源 IP、源 Port 时,会申请空间保存信息。 |
ip6_address_free | 当连接释放时,toa 内核模块会释放先前用于保存源 IP、源 port 的内存,在所有连接都关闭的情况下,所有 CPU 的此计数相加应等于 ip6_address_alloc 的计数。 |
FAQ
为什么在 NAT64 CLB 场景下插入了 TOA 模块后仍需要改造服务端程序?
这是由于 IP 类型发生了变化导致的。在混合云部署场景下,做了 IPv4 的 Fullnat 转换,在此场景下,客户端的真实源 IP 仍然是从 IPv4 的 IP 转换成另外一个 IPv4 的 IP,因此 IP 的类型没有发生变化。但是在 NAT64 CLB 场景下,客户端真实源 IP 是从 IPv6 转换成了 IPv4,IP 类型发生了变化,因此服务端为了理解此 IPv6 的 IP,必须要对服务端程序进行改造才可以理解此 IPv6 地址的含义。
如何确定所用的系统是基于 Linux 的发行版还是腾讯 TLinux 的内核?
执行以下命令查看内核版本。若执行结果的版本中包含
tlinux
,则为 TLinux 系统。反之则为 Linux 发行版。uname -a

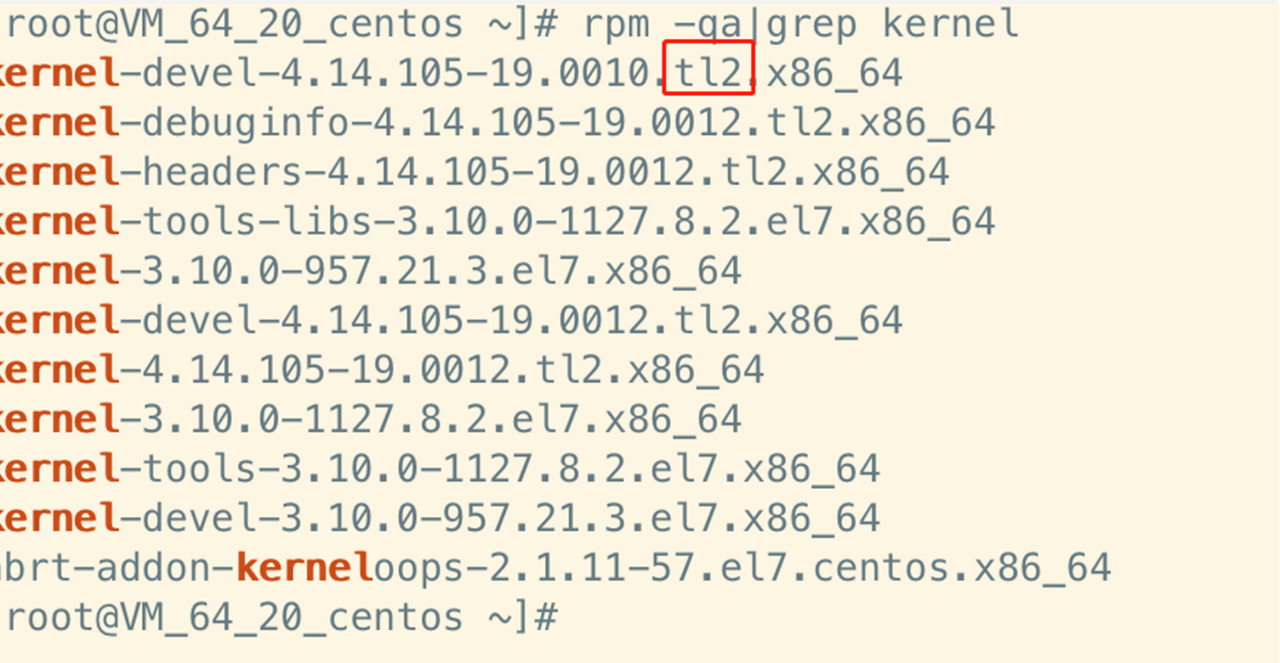

还可以执行以下命令,若执行结果中包含
tlinux
或者是 tl2
,则为 TLinux 系统。rpm -qa | grep kernel
无法获取源地址,如何进行初步的排查?
1. 执行以下命令确认 TOA 模块是否已经加载。
lsmod | grep toa
2. 确认服务端程序是否已经正确调用接口获取源地址,请参见以上 适配后端服务 内容。
3. 在服务端抓包排查,确认是否已经有携带真实源地址的 TCP 包抵达。
若 tcp option 中存在
unknown-200
的提示,则说明经过 SNAT 后,真实的源 IP 已经插入到 TCP option 中。若存在
unknown-253
,则说明在 NAT64 场景下的真实 IPv6 的源 IP 已经插入。

4. 在上一步的操作中,若确定携带 TOA 地址的包进入了服务端,则将 toa.ko 编译出 DEBUG 版本,通过内核日志便可进一步定位。在下载出的 TOA 源码目录中,将 Makefile 中添加 DEBUG 编译选项。

5. 执行以下命令重新编译。
make cleanmake
6. 执行以下命令卸载原有 ko,并重新插入编译出的最新 ko。
rmmod toainsmod ./toa.ko
7. 执行以下命令观察内核日志。
dmesg -Tw
若提示以下内容,则说明 TOA 模块正常工作,请进一步排查服务端程序是否有调用接口获取真实源 IP,或是是否接口使用错误。


8. 若以上步骤皆没有排查出具体原因,请 联系我们。
