参数模板使用案例

参数模板是安全组添加规则时一种高效、快捷、易维护的添加方式,例如当您需要添加多个地址段、指定 IP,及多个类型的协议端口时,可以定义参数模板,后期也可以通过参数模板来维护安全组规则中的 IP 来源和协议端口。

说明:

文中所有 IP 地址和协议端口均为举例,实际配置时,请根据业务实际情况进行替换。

示例描述

假设某用户期望配置如下安全组规则,且后续需要更新入站的来源 IP 范围和协议端口:

  • 入站规则:

    • 允许来源 IP 范围:10.0.0.16-10.0.0.30的,协议端口:TCP:80,443
    • 允许来源 CIDR 网段:192.168.3.0/24,协议端口:TCP:3600-15000
  • 出站规则:
    拒绝目标 IP 地址:192.168.10.4,协议端口为:TCP:800

解决方案

由于用户多个 IP 网段和协议端口有相同的安全组策略,且后续需要更新来源 IP 范围,因此可结合参数模板来实现安全组规则的添加维护。

步骤一:新建参数模板

  1. 登录 私有网络控制台
  2. 选择左侧目录中的安全 > 参数模板,进入管理页面。
  3. 在“IP 地址”页签,单击+新建,分别新建用于添加入站、出站规则的 IP 地址参数模板。
  4. 在弹框中,输入来源 IP 地址范围,并单击提交

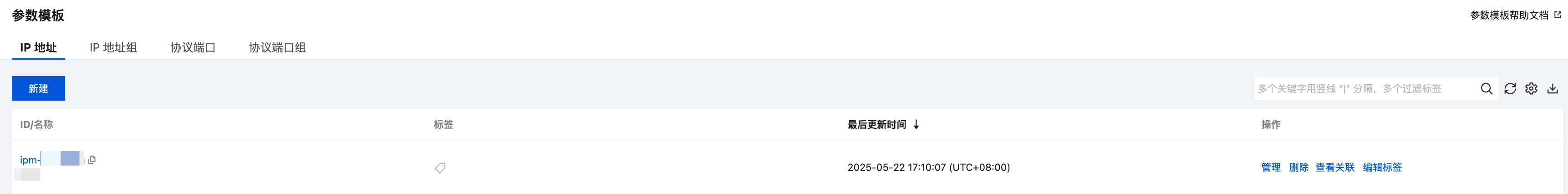

    新建成功的 IP 地址参数模板如下图所示。

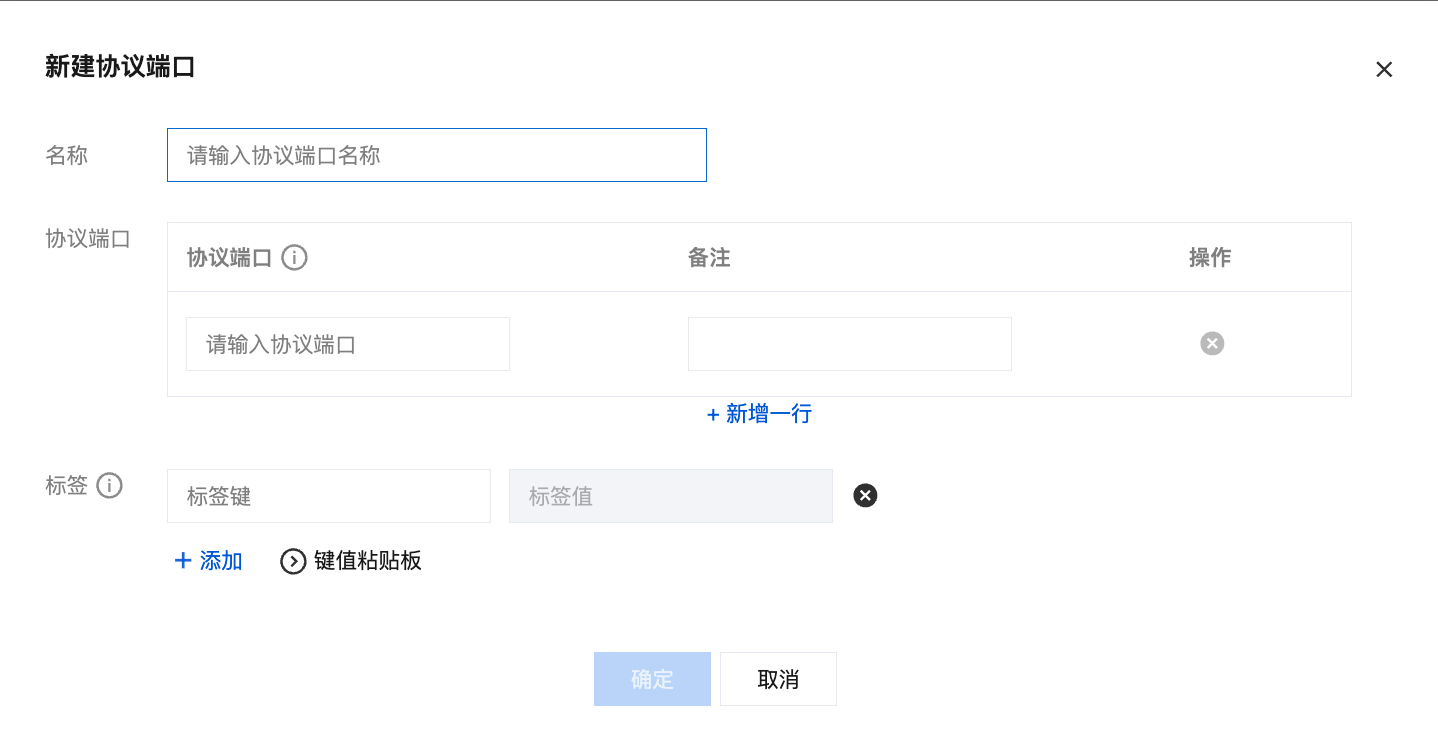

  5. 在“协议端口”页签,单击+新建,分别新建用于添加入站、出站规则的协议端口参数模板。

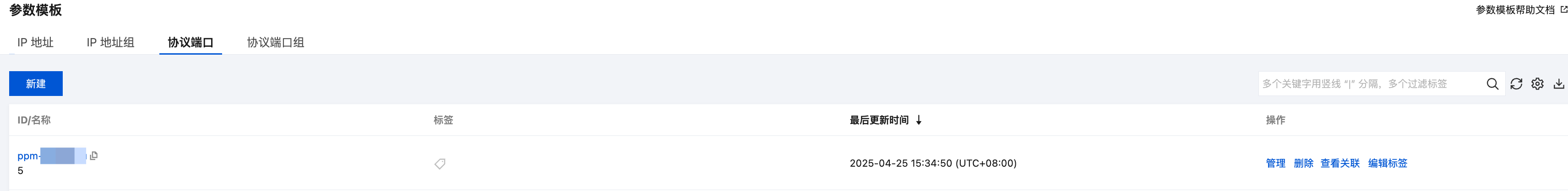

    新建成功的协议端口参数模板如下图所示。

步骤二:添加安全组规则

  1. 登录 私有网络控制台
  2. 选择左侧目录中的安全 > 安全组,进入管理页面。
  3. 在列表中,找到需要引用参数模板的安全组,单击其 ID,进入详情页。
  4. 在入站规则 / 出站规则页签中,单击添加规则
  5. 在弹框中选择自定义类型,来源/目标分别选择对应的 IP 参数模板,协议端口分别选择对应的协议端口参数模板,并单击完成

步骤三:更新参数模板

假设用户需要增加 IP 来源为10.0.1.0/27网段,协议端口为 UDP:58 的入站规则。可以直接更新 IP 地址 ipm-0ge3ob8e 和协议端口 ppm-4ty1ck3i 的参数模板。

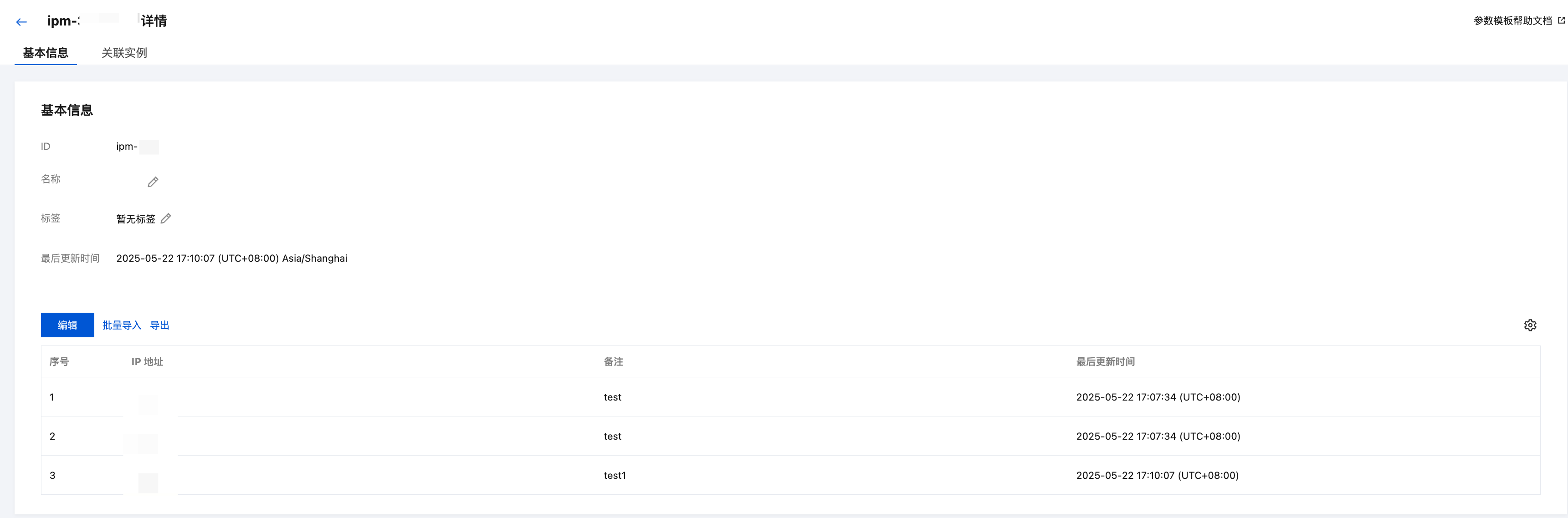

  1. 在参数模板的“IP 地址”页签,找到 ipm-0ge3ob8e 参数模板。
  2. 在右侧单击编辑

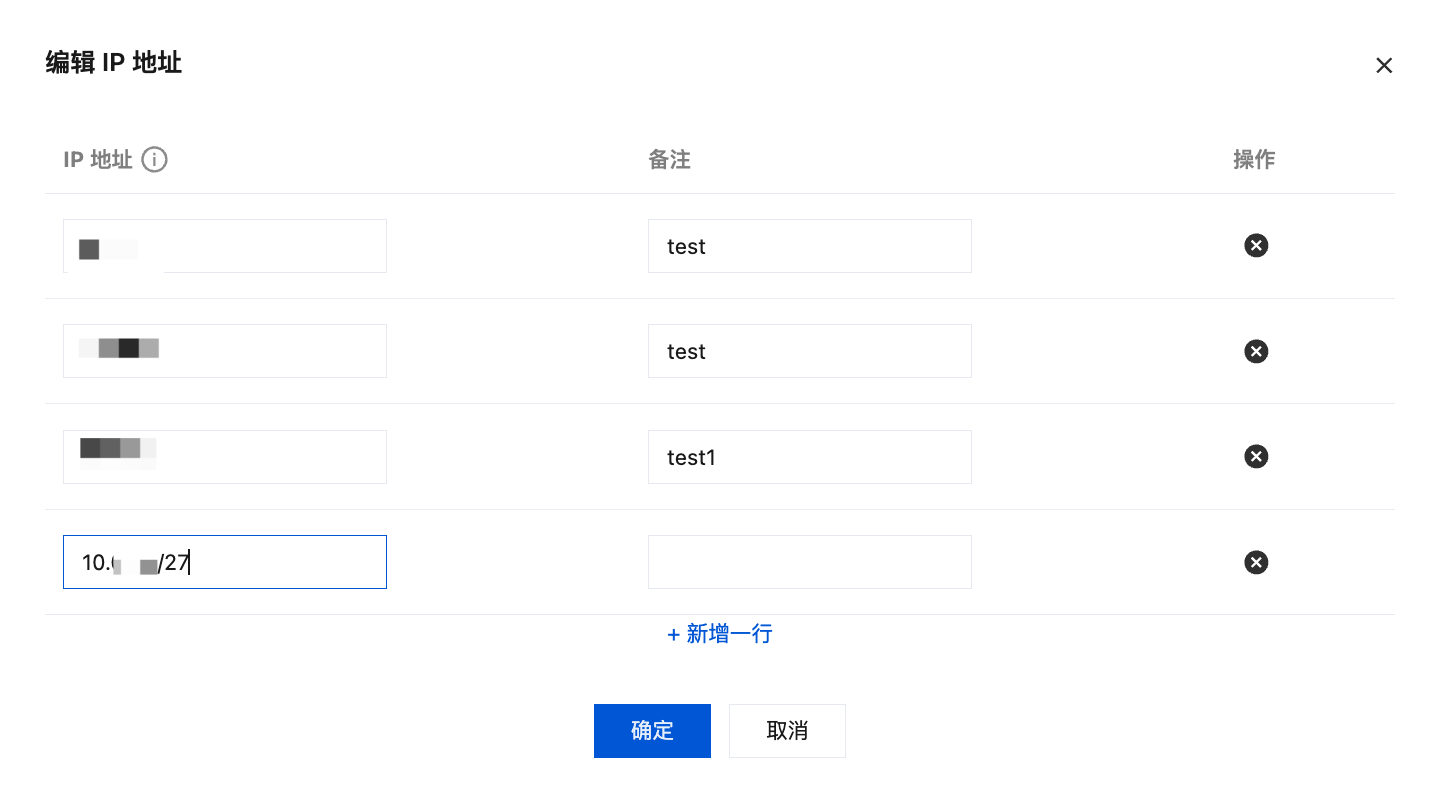

  3. 在弹框中,换行增加10.0.1.0/27网段,单击提交

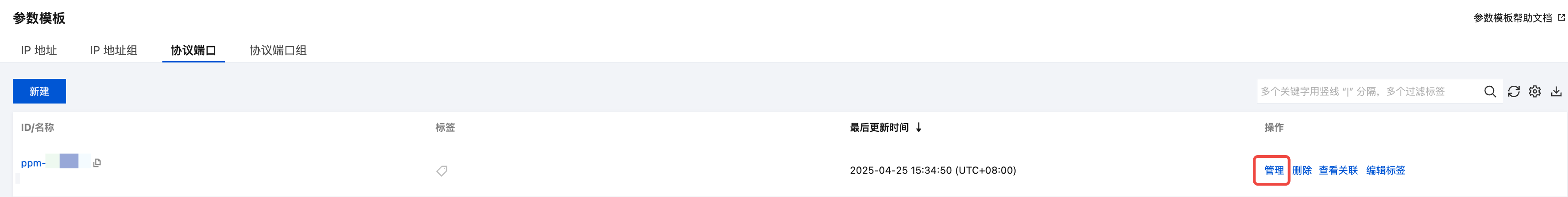

  4. 在参数模板的“协议端口”页签,找到 ppm-4ty1ck3i 参数模板。

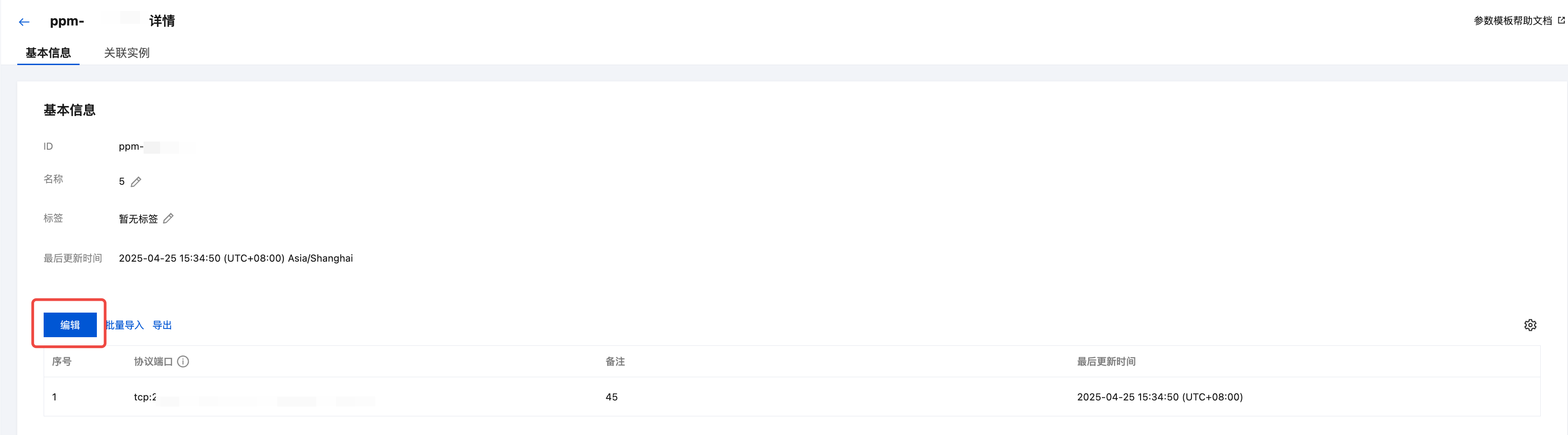

  5. 在右侧单击编辑

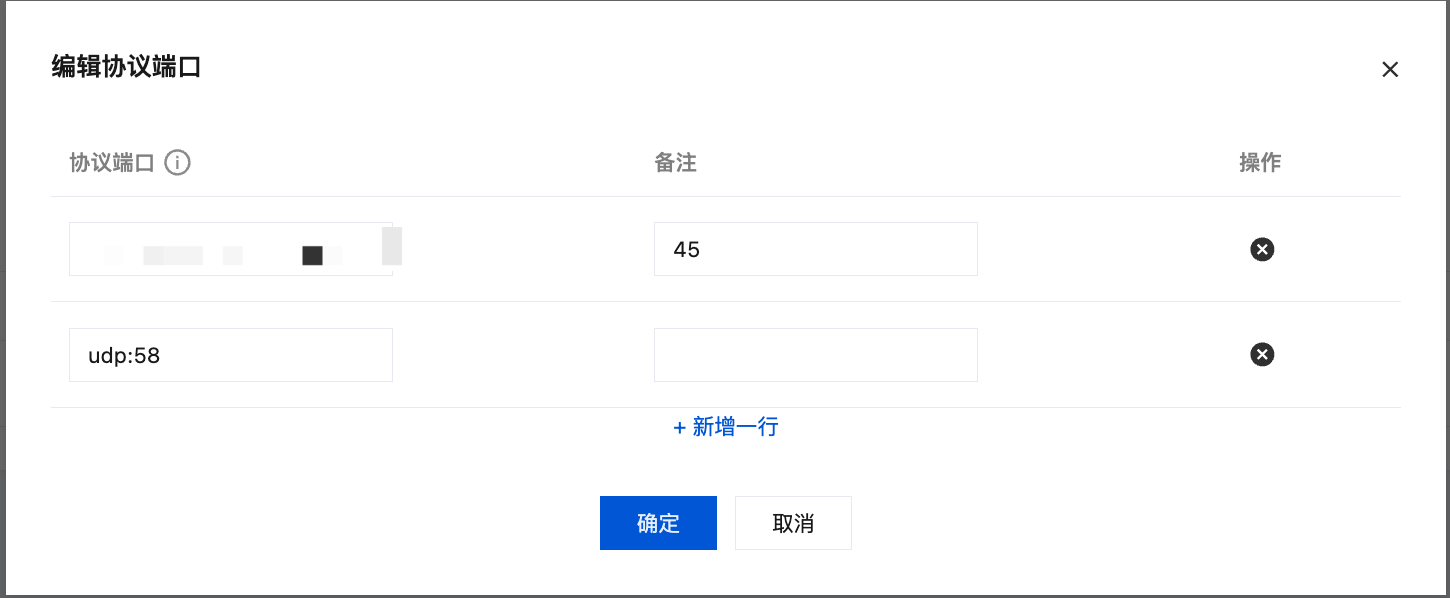

  6. 在弹框中,换行增加 UDP:58 入站协议端口,单击提交
