背景
Hadoop Ranger 权限体系是大数据场景下的权限解决方案。用户使用存算分离后,将数据托管在对象存储(Cloud Object Storage,COS)上。COS 使用的是腾讯云访问管理(Cloud Access Management,CAM)权限体系,无论是用户身份,权限策略等,都与本地 Hadoop Ranger 体系不同。为维持客户的使用习惯,我们提供 COS 的 Ranger 接入解决方案。
优势
细粒度的权限控制,兼容 Hadoop 权限逻辑,用户统一管理大数据组件与云端托管存储的权限。
插件侧无需在 core-site 中设置密钥,密钥统一在 COS Ranger Service 中设置,避免明文密钥的泄露。

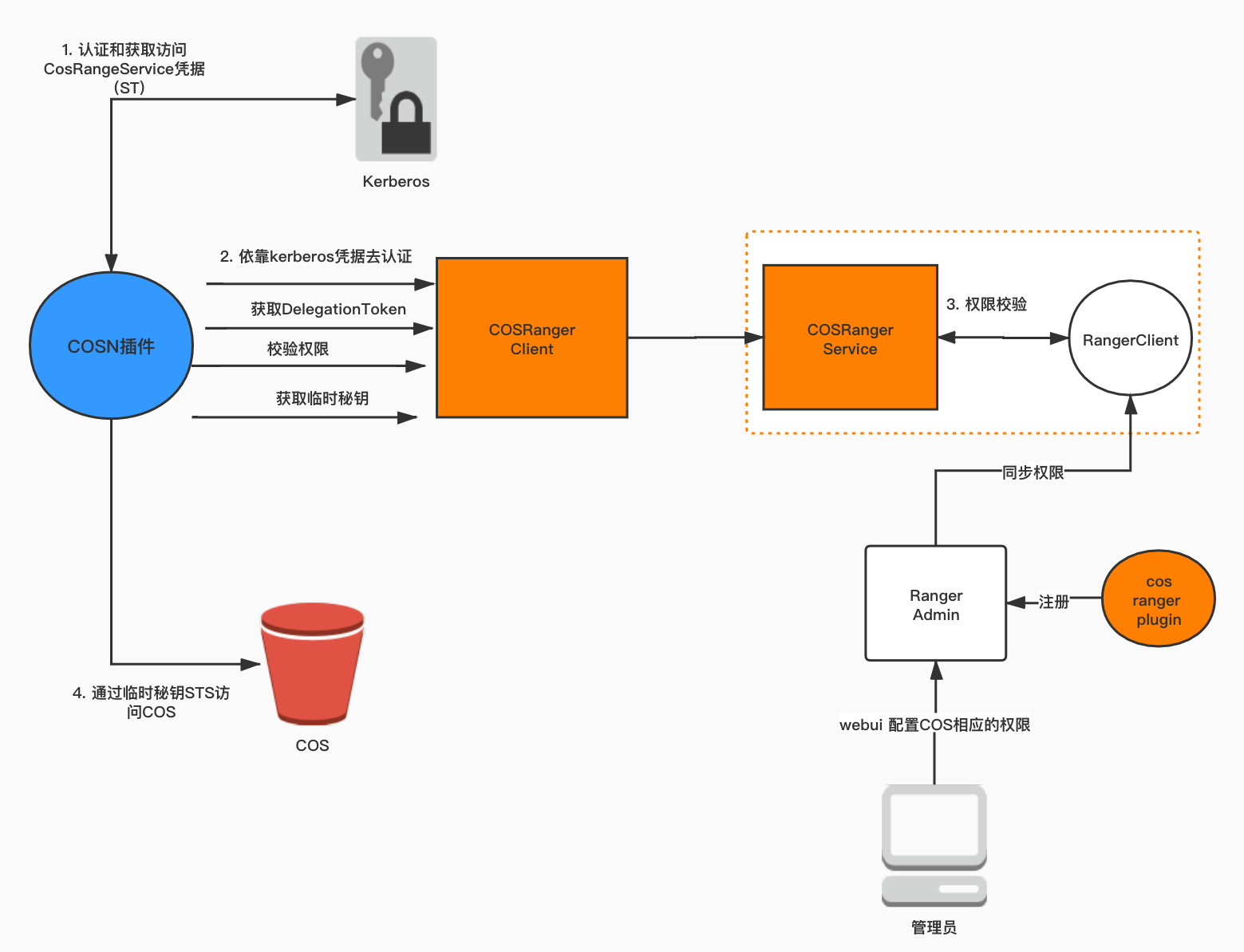

解决方案架构


Hadoop 权限体系中,认证由 Kerberos 提供,授权鉴权由 Ranger 负责。在此基础上,我们提供以下组件,来支持 COS 的 Ranger 权限方案。
1. COS Ranger Plugin:提供 Ranger 服务端的服务定义插件。它们提供了 Ranger 侧的 COS 服务描述,包括权限种类,必要参数定义(例如 COS 的 bucket 参数和 region 参数)。部署了该插件后,用户即可在 Ranger 的控制页面上,填写相应的权限策略。
2. COS Ranger Service:该服务集成了 Ranger 的客户端,周期性从 Ranger 服务端同步权限策略,在收到客户的鉴权请求后,在本地进行权限校验。 同时它提供了 Hadoop 中 DelegationToken 相关的生成、续租等接口,所有的接口都是通过 Hadoop IPC 定义。
3. COS Ranger Client:COSN 插件对其进行动态加载,把权限校验的请求转发给 COS Ranger Service。
部署环境
Hadoop 环境。(需要3.2.2版本及以下)
ZooKeeper、Ranger。
Kerberos 服务。
说明:
以上服务由于是成熟的开源组件,因此客户可自行安装。组件之间,可能存在版本兼容性问题。这里推荐EMR-V350版本使用的组件版本。
Hadoop-3.2.2
Zookeeper-3.6.3
Ranger-2.3.0
Kerberos-1.15.1
部署组件
部署组件请按照 COS Ranger Plugin、COS Ranger Service、COS Ranger Client、COSN 次序进行。
COS-Ranger-Plugin 拓展了 Ranger Admin 控制台上的服务种类,用户可在 Ranger 控制台上,设置和 COS 相关的操作权限。
代码地址
版本
V1.0 版本及以上。
部署步骤
1. 在 Ranger 的服务定义目录下新建 COS 目录(注意,目录权限需要保证至少有 x 与 r 权限)。
a. 腾讯云的 EMR 环境,路径位于部署了ranger服务的Master节点的 /usr/local/service/ranger/ews/webapp/WEB-INF/classes/ranger-plugins。
b. 自建的 hadoop 环境,可以通过在 ranger 目录下查找 hdfs 等已经接入到 ranger 服务的组件,查找目录位置。


2. 在 COS 目录下,放入 cos-chdfs-ranger-plugin-xxx.jar。(注意 jar 包至少有 r 权限)。同时需要放入 cos-ranger.json 文件,可前往 Github 获取。
3. 重启 Ranger 服务。
4. 在 Ranger 上注册 COS Service。可参考如下命令:
##生成服务,需传入 Ranger 管理员账号密码,以及 Ranger 服务的地址。##对于腾讯云 EMR 集群,管理员用户是 root,密码是构建 emr 集群时设置的 root 密码,ranger 服务的 IP 换成 EMR 的 master 节点 IP。adminUser=root##构建 EMR 集群时设置的密码,也是 ranger 服务 web 页面的登录密码adminPasswd=xxxxxx##如果 ranger 服务有多个 master 节点,任选一个 master 即可rangerServerAddr=10.0.0.1:6080##命令行中 -d 指定步骤 2 中的 json 文件curl -v -u${adminUser}:${adminPasswd} -X POST -H "Accept:application/json" -H "Content-Type:application/json" -d @./cos-ranger.json http://${rangerServerAddr}/service/plugins/definitions##如果要删除刚定义的服务,则传入刚刚创建服务时,返回的服务 IDserviceId=102curl -v -u${adminUser}:${adminPasswd} -X DELETE -H "Accept:application/json" -H "Content-Type:application/json" http://${rangerServerAddr}/service/plugins/definitions/${serviceId}
5. 创建服务成功后,可在 Ranger 控制台看到 COS 服务。如下所示:


6. 在 COS 服务侧单击**+**,定义新服务实例,服务实例名可自定义,例如
配置项需添policy.grantrevoke.auth.users和policy.download.auth.users。value设置后续启动 COS Ranger Service 服务的用户名(即允许拉取权限策略的用户)。通常建议设置成 hadoop,后续 COS Ranger Service 可使用此用户名进行启动。
cos
或者cos_test
,服务的配置如下所示。

7. 单击新生成的 COS 服务实例。

添加 policy,如下所示:



8. 在跳转界面中,配置以下参数,说明如下:
bucket:存储桶名称,例如 examplebucket-1250000000,可登录 COS 控制台 查看。
path:COS 对象路径。注意 COS 的对象路径不以/开始。
include:表示设置的权限适用于 path 本身,还是除了 path 以外的其他路径。
recursive:表示权限不仅适用于 path,还适用于 path 路径下的子成员(即递归子成员)。通常用于 path 设置为目录的情况。
user/group:用户名和用户组。这里是或的关系,即用户名或者用户组满足其中一个,即可拥有对应的操作权限。
Permissions:
Read:读操作。对应于对象存储里面的 GET、HEAD 类操作,包括下载对象、查询对象元数据等。
Write:写操作。对应于对象存储里面的 PUT 类等修改操作,例如上传对象。
Delete:删除操作。 对应于对象存储里删除 Object。对于 Hadoop 的 Rename 操作,需要有对原路径的删除操作权限,对新路径的写入操作权限。
List:遍历权限。对应于对象存储里面的 List Object。


COS-Ranger-Service 是整个权限体系的核心,负责集成 ranger 的客户端,接收 ranger client 的鉴权请求,token 生成续租请求和临时密钥生成请求。同时也是敏感信息(腾讯云密钥信息)所在的区域,通常部署在堡垒机器上,只允许集群管理员操作,查看配置等。
COS-Ranger-Service 支持多节点的 HA 部署,DelegationToken 状态持久化到 DB上。通过 ZK 互相感知彼此节点的存在。通过客户端配置的任何一个存活的 cos-ranger-server 的地址, 即可知道全量的列表。 客户端通过 round-robin 的方式, 把请求发送给所有 cos-ranger-server 的节点. 因此可以通过平行扩容 cos-ranger-server,来提升整体的鉴权能力。
代码地址
版本
V6.0 版本及以上。
部署步骤
1. 将 COS Ranger Service 服务代码拷贝到集群的几台机器上,生产环境建议至少两台机器。因为涉及到敏感信息,建议是堡垒机或者权限严格管控的机器。
2. 如果是 kerberos 集群, 则需要一个 db 来保存 Delegation Token(有关 kerberos 的 Delegation token 的作用, 搜索相关博文即可), db 规格推荐16c32g,100g磁盘以上。在负载不高的集群上,可混用 Hive meta store 的 db。 初始化 database 和表的 sql 语句可前往 Github 的 cos-ranger-service/sql 目录下获取.
3. 修改 cos-ranger.xml 文件中的相关配置,其中必须修改的配置项如下所示。配置项说明请参见文件中的注释说明(配置文件可前往 Github 的 cos-ranger-service/conf 目录下获取)。
qcloud.object.storage.rpc.address
qcloud.object.storage.status.port
qcloud.object.storage.enable.cos.ranger
qcloud.object.storage.zk.address (zk 地址,cos ranger service 启动后注册到 zk 上)
qcloud.object.storage.cos.secret.id
qcloud.object.storage.cos.secret.key
qcloud.object.storage.kerberos.principal (kerberos 集群下的 principal, 非 kerberos 请忽略)
qcloud.object.storage.kerberos.keytab (kerberos 集群下的 keytab 文件, 非 kerberos 请忽略)
sql-dt-secret-manager.connection.url(kerberos 集群, 保存 delegation token 的db, 非 kerberos 请忽略)
sql-dt-secret-manager.connection.username (kerberos 集群, 访问 delegation token 的db的用户名, 非 kerberos 请忽略)
hadoop.security.credential.provider.path (kerberos 集群, 访问 delegation token 的db的用户密码的 jceks 文件路径, 非 kerberos 请忽略)
4. 修改 ranger-cos-security.xml 文件中的相关配置。其中必须修改的配置项有如下所示。配置项说明请参见文件中的注释说明(配置文件可前往 Github 的 cos-ranger-service/conf 目录下获取)。
ranger.plugin.cos.policy.cache.dir
ranger.plugin.cos.policy.rest.url
ranger.plugin.cos.service.name
5. 修改 start_rpc_server.sh 中 hadoop_conf_path 和 java.library.path 的配置。这两个配置分别指向 hadoop 配置文件所在的目录(例如 core-site.xml、hdfs-site.xml)以及 hadoop native lib 路径。
6. 执行如下命令启动服务。
chmod +x start_rpc_server.shnohup ./start_rpc_server.sh &> nohup.txt &
7. 如果启动失败,查看 log 下 error 日志是否有错误信息。
8. COS Ranger Service 支持展示 HTTP 端口状态(端口名为 qcloud.object.storage.status.port,默认值为9998)。用户可通过以下命令获取状态信息(例如目前全量的cos-ranger-server列表、鉴权数量统计等)。
# 请将下面的10.xx.xx.xxx替换为部署 ranger service 的机器 IP# port 9998 设置为 qcloud.object.storage.status.port 配置值curl -v http://10.xx.xx.xxx:9998/status
COS Ranger Client 由 hadoop cosn 插件动态加载,并代理访问 COS Ranger Service 的相关请求。例如获取临时密钥、获取 token、鉴权操作等。
代码地址
版本
cos-ranger-client 要求V6.0 版本及以上。cosn-ranger-interface 要求 v1.0.5版本及以上。
腾讯云 EMR 环境中默认安装目录在 common/lib 下,例如 /usr/local/service/hadoop/share/hadoop/common/lib 下。请根据自己的环境,放在对应的common/lib 路径下。 对于 ranger-client 的包名,例如 hadoop-ranger-client-for-hadoop-2.8.5-6.0.jar,2.8.5 是 hadoop 版本号,6.0是该包的版本号。for-hadoop 是通常组件使用的版本,其他一些组件,例如 presto, impala 以及高版本的 spark(spark-3.2.0版本及以后) 等,由于对依赖的 hadoop-common做了 shade,因此 ranger-client 也必须做 shade,否则会报类找不到。这些包请下载对应的 for-presto, for-impala, for-spark 版本等。
部署方式
1. 将 cos-ranger-client jar 包和cosn-ranger-interface jar 包拷贝到与 COSN 同一目录下通常在/usr/local/service/hadoop/share/hadoop/common/lib/目录下;请选择拷贝与自身 hadoop 大版本一致的 jar 包,最后确保 jar 包有可读权限。
2. 在 core-site.xml 添加如下配置项:
```<configuration><!--*****必须配置********--><!-- 上一步部署的 cos ranger server 的地址 --><property><name>qcloud.object.storage.ranger.service.address</name><value>10.0.0.8:9999,10.0.0.10:9999</value></property><!--***可选配置****--><!-- 设置 cos ranger service 端用的 kerberos 凭据,参考 cos ranger service 端的配置,须保持一致,如果没有认证的需求,不需要配置 --><property><name>qcloud.object.storage.kerberos.principal</name><value>hadoop/_HOST@EMR-XXXX</value></property></configuration>```
版本
V8.3.5版本及以上。
部署方式
1. 使用 ranger 后,fs.cosn.userinfo.secretId 和 fs.cosn.userinfo.secretKey 密钥信息不需要配置。COSN 插件后续通过 COSRangerService 获取临时密钥。
2. fs.cosn.credentials.provider 需设置为 org.apache.hadoop.fs.auth.RangerCredentialsProvider 才可通过 Ranger 进行认证鉴权。如下所示:
```<property><name>fs.cosn.credentials.provider</name><value>org.apache.hadoop.fs.auth.RangerCredentialsProvider</value></property>```
验证
1. 使用 hadoop cmd 执行访问 COSN 的相关操作。查看当前用户执行的操作是否符合主账号的权限设置预期,示例如下所示:
#将bucket,路径等替换为主账号的实际信息。hadoop fs -ls cosn://examplebucket-1250000000/dochadoop fs -put ./xxx.txt cosn://examplebucket-1250000000/doc/hadoop fs -get cosn://examplebucket-1250000000/doc/exampleobject.txthadoop fs -rm cosn://examplebucket-1250000000/doc/exampleobject.txt
2. 使用 MR Job 进行验证,验证前需重启相关的服务,例如 Yarn、Hive 等。
获取统计信息
可以通过以下 curl 命令手动获取 COS Ranger 的统计信息
curl http://${ranger_ip}:9998/status | jq# 返回{"allMemberAddress": "10.0.0.7:9999",//集群中所有成员的地址"currentNodeIsLeader": true, // 当前节点是否是leader节点"leaderAddress": "10.0.0.7:9999", // leader地址(对于客户端v5.x版本有意义,v6.x后是全对等模式,leader信息没有意义"authStat": {// 自定义鉴权认证的次数统计信息(对于为实现自定义认证的服务,始终是认证成功)"authSuccessStat": { // 认证成功统计信息"qps_5m": 0,// 最近 5 分钟的每秒查询数(QPS)"total_1m": 0,//最近 1 分钟的总成功认证次数"qps_1m": 0,// 最近 1 分钟的每秒查询数"total_5m": 0,//最近 5 分钟的总成功认证次数"qps": 0//当前的每秒查询数},"authFailedStat": {// 鉴权认证失败统计信息,字段含义与 authSuccessStat 相同"qps_5m": 0,"total_1m": 0,"qps_1m": 0,"total_5m": 0,"qps": 0}},"rpcMethodStat": {//包含不同 RPC 方法的调用次数的统计信息"checkPermission": {//检查权限的方法统计信息"qps_5m": 10,"total_1m": 3000,"qps_1m": 50,"total_5m": 3000,"qps": 1000},"getAvailableService": {//获取可用服务的方法统计信息"qps_5m": 0,"total_1m": 1,"qps_1m": 0.02,"total_5m": 1,"qps": 0}},"checkPermissionAllowAfterRetryCnt": 0,// 经过重试后允许的权限检查次数"checkPermissionAllowCnt": 4000,//允许的权限检查总次数"becomeLeaderTime": "2024-12-10T12:56:52.888Z",//当前节点成为leader的时间"checkAuthDenyCnt": 0,//被拒绝的认证检查次数"serviceStartTime": "2024-12-10T12:56:52.884Z",//服务启动的时间"checkPermissionDenyCnt": 0,//被拒绝的权限检查次数"accessStat": {//包含不同访问类型的统计信息"READ": {//读取操作的统计信息"qps_5m": 10,"total_1m": 3000,"qps_1m": 50,"total_5m": 3000,"qps": 1000}},"checkCostStat": {//checkPermission(检查权限)耗时的统计信息"checkFailStat": {//失败"avg_5m": 0,"min_1m": 0,"avg": 0,"min": 0,"max": 0,"max_1m": 0,"avg_1m": 0,"max_5m": 0,"min_5m": 0},"checkSuccessStat": {//成功"avg_5m": 5,//最近 5 分钟的平均耗时"min_1m": 0,//最近1分钟最小耗时"avg": 4,//平均耗时"min": 0,//最小耗时"max": 1263,//最大耗时"max_1m": 1263,//最近一分钟最大耗时"avg_1m": 5,//最近一分钟平均耗时"max_5m": 1263,//最近五分钟最大耗时"min_5m": 0//最近五分钟最小耗时}},"authCostStat": {// 权限认证耗时统计"authSuccessStat": {"avg_5m": 0,"min_1m": 0,"avg": 0,"min": 0,"max": 0,"max_1m": 0,"avg_1m": 0,"max_5m": 0,"min_5m": 0},"authFailedStat": {"avg_5m": 0,"min_1m": 0,"avg": 0,"min": 0,"max": 0,"max_1m": 0,"avg_1m": 0,"max_5m": 0,"min_5m": 0}},"rpcMethodCostStat": {//RPC接口耗时统计"checkPermission": {"avg_5m": 5,"min_1m": 0,"avg": 4,"min": 0,"max": 1263,"max_1m": 1263,"avg_1m": 5,"max_5m": 1263,"min_5m": 0},"getAvailableService": {"avg_5m": 280,"min_1m": 280,"avg": 280,"min": 280,"max": 280,"max_1m": 280,"avg_1m": 280,"max_5m": 280,"min_5m": 280}},"statsTimestamp": "2024-12-12T05:28:38.688Z",//统计时间"checkStat": {// check policy统计信息"checkFailStat": {"qps_5m": 0,"total_1m": 0,"qps_1m": 0,"total_5m": 0,"qps": 0},"checkSuccessStat": {"qps_5m": 10,"total_1m": 3000,"qps_1m": 50,"total_5m": 3000,"qps": 1000}}}
接口的出参定义如下:
一级字段 | 二级字段 | 三级字段 | 字段含义 |
serviceStartTime | - | - | 服务启动时间 |
currentNodeIsLeader | - | - | 当前节点是否是leader |
becomeLeaderTime | - | - | 成为leader时间 |
statsTimestamp | - | - | 统计时间 |
leaderAddress | - | - | leader地址 |
allMemberAddress | - | - | 集群内所有成员地址 |
checkPermissionAllowCnt | - | - | check permission成功数 |
checkAuthDenyCnt | - | - | 认证鉴权失败数 |
checkPermissionDenyCnt | - | - | check permission失败数 |
checkPermissionAllowAfterRetryCnt | - | - | 重试后check permission成功数 |
accessStat | - | - | 操作统计 |
accessStat | LIST | - | List操作次数 |
accessStat | WRITE | - | Write操作次数 |
accessStat | READ | - | Read操作次数 |
accessStat | DELETE | - | Delete操作次数 |
authStat | - | - | 认证统计 |
authStat | authSuccessStat | qps、qps_1m、qps_5m、count_1m、count_5m | 认证成功统计 |
authStat | authFailedStat | qps、qps_1m、qps_5m、count_1m、count_5m | 认证失败统计 |
authCostStat | - | - | 认证耗时统计 |
authCostStat | authSuccessStat | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | 认证成功耗时统计 |
authCostStat | authFailedStat | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | 认证失败耗时统计 |
checkStat | - | - | check permission统计 |
checkStat | checkSuccessStat | qps、qps_1m、qps_5m、count_1m、count_5m | check permission成功统计 |
checkStat | checkFailStat | qps、qps_1m、qps_5m、count_1m、count_5m | check permission失败统计 |
checkCostStat | - | - | check permission耗时统计 |
checkCostStat | checkSuccessStat | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | check permission成功耗时统计 |
checkCostStat | checkFailStat | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | check permission失败耗时统计 |
rpcMethodStat | - | - | rpc方法统计 |
rpcMethodStat | getDelegationToken | qps、qps_1m、qps_5m、count_1m、count_5m | getDelegationToken方法统计 |
rpcMethodStat | renewDelegationToken | qps、qps_1m、qps_5m、count_1m、count_5m | renewDelegationToken方法统计 |
rpcMethodStat | cancelDelegationToken | qps、qps_1m、qps_5m、count_1m、count_5m | cancelDelegationToken方法统计 |
rpcMethodStat | verifyDelegationToken | qps、qps_1m、qps_5m、count_1m、count_5m | verifyDelegationToken方法统计 |
rpcMethodStat | checkPermission | qps、qps_1m、qps_5m、count_1m、count_5m | checkPermission方法统计 |
rpcMethodStat | getSTS | qps、qps_1m、qps_5m、count_1m、count_5m | getSTS方法统计 |
rpcMethodStat | getRangerAuthPolicy | qps、qps_1m、qps_5m、count_1m、count_5m | getRangerAuthPolicy方法统计 |
rpcMethodStat | getAvailableService | qps、qps_1m、qps_5m、count_1m、count_5m | getAvailableService方法统计 |
rpcMethodCostStat | | | RPC方法耗时统计 |
rpcMethodCostStat | getDelegationToken | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | getDelegationToken方法统计 |
rpcMethodCostStat | renewDelegationToken | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | renewDelegationToken方法统计 |
rpcMethodCostStat | cancelDelegationToken | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | cancelDelegationToken方法统计 |
rpcMethodCostStat | verifyDelegationToken | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | verifyDelegationToken方法统计 |
rpcMethodCostStat | checkPermission | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | checkPermission方法统计 |
rpcMethodCostStat | getSTS | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | getSTS方法统计 |
rpcMethodCostStat | getRangerAuthPolicy | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | getRangerAuthPolicy方法统计 |
rpcMethodCostStat | getAvailableService | max、min、avg、max_1m、min_1m、avg_1m、max_5m、min_5m、avg_5m | getAvailableService方法统计 |
常见问题
如果开启了 Ranger,但未配置任何 Policy,或者未匹配到任何 Policy,会如何操作?
如果未匹配上任何 policy,会默认拒绝该操作。
配置 COS Ranger Service 侧的密钥可以是子账号?
可以是子账号,但是必须拥有被操作 bucket 的相应权限,才能生成临时密钥给到 COSN 插件,进行相应的操作。通常建议这里设置的密钥拥有对该 bucket 的所有权限。
临时密钥需如何更新,每次访问 COS 前都需要从 COS Ranger Service 侧获取?
临时密钥是 cache 在 COSN 插件侧,并周期性进行异步更新。
在 ranger 页面更改了 Policy 未生效怎么办?
请修改 ranger-cos-security.xml 文件的配置项:ranger.plugin.cos.policy.pollIntervalMs,调小该配置项(单位为毫秒),然后重启 COS Ranger Service 服务。Policy 相关测试结束后,建议修改回原来值(时间间隔太小导致轮询频率高,从而导致 CPU 负载高)。
