ip-masq-agent 说明

最近更新时间：2025-07-15 17:59:42

我的收藏

本页目录：

简介

ip-masq-agent 是腾讯云容器服务 TKE 提供的网络组件，该组件以 DaemonSet 形式部署到 TKE 标准集群中的每个节点（除超级节点外），并下发 iptables 规则实现 Pod 出访数据包的 IP 伪装（IP Masquerade）。

IP 伪装简介

IP 伪装是源网络地址转换（SNAT）的一种形式。源地址转换是内网地址向外访问时，发起访问的内网 IP 地址转换为指定的 IP 地址，这可以使得内网多个地址转换成一个地址向外访问。
在 TKE 集群中，IP 伪装适用于所有 Pod 发出的数据包。ip-masq-agent 会下发 iptables 规则到每个节点，Pod 发出的数据包经过 IP 伪装后，源 IP 地址会从 Pod IP 地址转换成所在节点的 IP 地址。

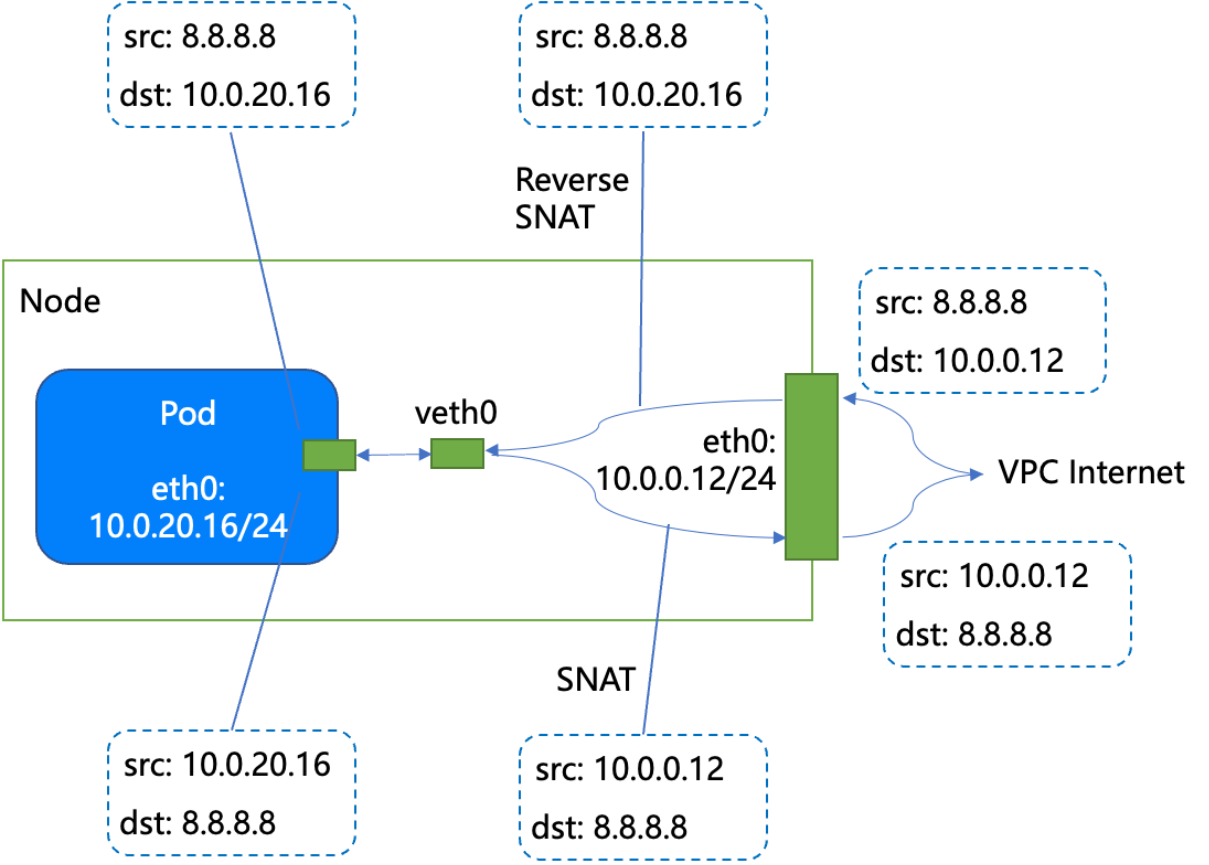

如下图，假设 Pod 外访目标 IP 为 8.8.8.8，其完整的出访链路经过 IP 伪装为：


部署在集群内的 Kubernetes 对象

Kubernetes 对象名称
类型
默认占用资源
所属 Namespaces
ip-masq-agent-config
ConfigMap
-
kube-system
ip-masq-agent
DaemonSet
-
kube-system

使用场景

TKE 标准集群使用全局路由（Global Router）网络模式，Pod 访问非本 VPC 的网段（如外部互联网）需做源地址转换成节点 IP 地址，再利用节点 IP 所在的网络进行外访。由于全局路由网络模式的 Pod 无法绑定弹性公网 IP 和使用 NAT 网关，因此此网络模式的 Pod 外访必须使用 IP 伪装能力。
TKE 集群中，其他需要使用节点 IP 地址访问的场景，如鉴权，访问控制等。

使用方法

ip-masq-agent 配置项说明

ip-masq-agent 的配置项以 ConfigMap 形式保存在集群的 kube-system 命名空间中，配置会定期热加载到组件当中，热加载的时间间隔取决于配置中的 ResyncInterval。
其配置值必须使用 YAML 或 JSON 格式编写，如下为一个简单的样例：
apiVersion: v1
data:
  config: |
    NonMasqueradeCIDRs:
        - 192.168.0.0/16
    NonMasqueradeSrcCIDRs:
        - 10.0.0.0/12
    MasqLinkLocal: true
    MasqLinkLocalIPv6: false
    ResyncInterval: 1m0s
kind: ConfigMap
metadata:
  name: ip-masq-agent-config
  namespace: kube-system
NonMasqueradeCIDRs：字符串列表，可填写网段 CIDR，Pod 访问这些目的网段将不会做 IP 伪装。
NonMasqueradeSrcCIDRs（v2.6.2及以上版本支持）：字符串列表，可填写网段 CIDR，集群内这些源网段的 Pod 发出的数据包将不会做 IP 伪装。
MasqLinkLocal：布尔值 (true / false)，表示集群内的 Pod 访问本地链路 169.254.0.0/16 是否做 IP 伪装。
MasqLinkLocalIPv6: 布尔值 (true / false)，表示集群内的 Pod 以 IPv6 协议访问本地链路 fe80::/10 是否做 IP 伪装。
ResyncInterval：重新热加载配置的时间间隔，默认为"1m0s"，表示每 60 秒加载配置并下发对应的 IP 伪装规则。

修改配置使得 Pod 访问某网段（如 10.0.0.0/12）不做 IP 伪装

1. 集群中通过 Kubernetes API 修改 ip-masq-agent-config。
kubectl -nkube-system edit cm ip-masq-agent-config

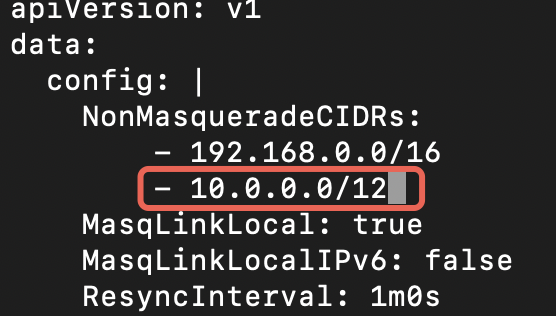

2. 将10.0.0.0/12 加入到 NonMasqueradeCIDRs 当中：

3. 输入":wq" 保存退出。

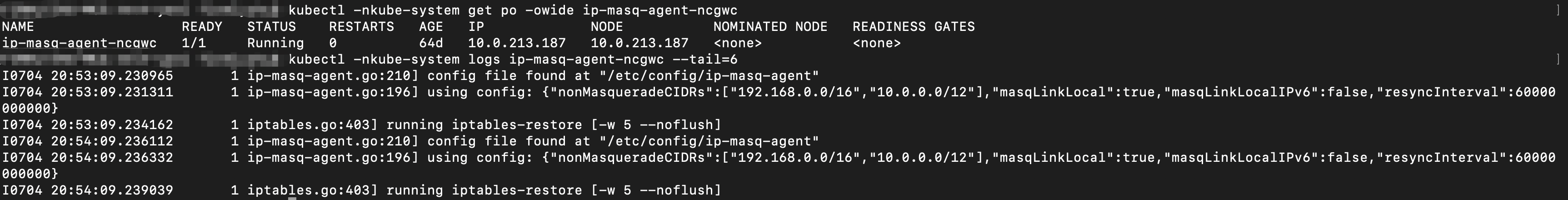

4. 等待1分钟左右（取决于配置的 ResyncInterval）生效，可查看组件日志确认：


修改配置使得 Pod 访问所有网段不做 IP 伪装

集群为 VPC-CNI 网络模式下，可配置所有 Pod 外访不做 IP 伪装，只需在配置 NonMasqueradeCIDRs 中写入 0.0.0.0/0 即可，具体步骤参考同上。

最佳实践

由于 IP 伪装使用了系统的 iptables 能力，并加长了网络链路，因此对网络性能有一定损耗。所以，在非必要场景下，不推荐大量使用 IP 伪装的能力。以下针对 TKE 常见的网络模式场景给出一些最佳实践建议。

全局路由网络模式集群

由于全局路由网络模式的网段是 VPC 的虚拟网段，并不具有完整的 VPC 网络能力（如 NAT 网关），因此推荐在该模式集群中的非 IP 伪装目的网段（NonMasqueradeCIDRs）仅配置私有网段：
NonMasqueradeCIDRs:
    - 10.0.0.0/8
    - 172.16.0.0/12
    - 192.168.0.0/16
在该配置下，全局路由的 Pod 访问私有网段（通常为本 VPC 内网段或直接可达其他网段）不做 IP 伪装，以 Pod IP 为源 IP 访问。而访问非私有网段则会做 IP 伪装，以节点 IP 为源 IP 访问。

VPC-CNI 网络模式集群

由于 VPC-CNI 网络模式的 Pod 可使用 VPC 完整的网络能力，因此推荐在该模式下，Pod 尽量不使用 IP 伪装能力，新建 VPC-CNI 模式集群可不安装该组件，安装了之后也可将非 IP 伪装目的网段（NonMasqueradeCIDRs）配置为 0.0.0.0/0（此配置即所有网段都不做 IP 伪装）。

新增 VPC-CNI 容器子网时同步配置

由于 VPC-CNI 新增的容器子网可以在 VPC 的辅助网段中，而辅助网段在集群创建时可能不在 ip-masq-agent 的非 IP 伪装目的网段（NonMasqueradeCIDRs）中，因此大部分无需 IP 伪装功能的场景下，推荐新增 VPC-CNI 容器子网（操作入口：容器服务控制台 -> 点击集群ID进入具体的集群控制台 -> 节点和网络信息 -> 添加子网），同步配置 VPC 辅助网段到非 IP 伪装目的网段（NonMasqueradeCIDRs）中，若已配置 0.0.0.0/0 可忽略。
目前 TKE 支持添加容器子网时自动同步该配置，推荐在大部分无需 IP 伪装功能的场景下勾选（不勾选则保持原有配置）：


全局路由+VPC-CNI 模式混用集群

混用模式下，全局路由网络模式的 Pod 访问非私有网段需要做 IP 伪装，而 VPC-CNI 模式的 Pod 访问任何网段都可不做 IP 伪装，因此推荐非 IP 伪装目的网段（NonMasqueradeCIDRs）配置私有网段，而非 IP 伪装源网段（NonMasqueradeSrcCIDRs）配置为 VPC 网段（不含全局路由网段），假设 VPC 网段为 172.16.0.0/16 和 10.16.0.0/16：
NonMasqueradeCIDRs:
    - 10.0.0.0/8
    - 172.16.0.0/12
    - 192.168.0.0/16
NonMasqueradeSrcCIDRs:
    - 172.16.0.0/16
    - 10.16.0.0/16
按以上方法配置后，全局路由的 Pod 访问私有网段不做 IP 伪装，以 Pod IP 为源 IP 访问。而访问非私有网段则会做 IP 伪装，以节点 IP 为源 IP 访问。VPC-CNI 模式的 Pod（源地址为 VPC 网段）访问任何网段都不做 IP 伪装。
