PV 和 PVC 管理文件存储

最近更新时间:2022-02-16 10:48:04

操作场景

腾讯云容器服务支持通过创建 PV/PVC,并在创建工作负载添加数据卷时使用已有 PVC,实现通过 PV 和 PVC 管理文件系统。

注意:

不同地域所支持的文件存储能力有一定差异,请按需选择。详情请参见 文件存储类型和性能规格

准备工作

安装文件存储扩展组件

说明:

若您的集群已安装 CFS-CSI 的扩展组件,则请跳过此步骤。

  1. 登录 容器服务控制台
  2. 单击左侧导航栏中的集群,进入集群管理页面。
  3. 选择需新建组件的集群 ID,进入集群详情页面。
  4. 在“集群详情页”,选择组件管理 > 新建,进入新建组件页面。
  5. 在“新建组件”页面,勾选CFS(腾讯云文件存储)并单击完成即可。

通过控制台创建 StorageClass

由于静态创建文件存储类型的 PV 时,需要绑定同类型可用 StorageClass,请参考 通过控制台创建 StorageClass 完成创建。

创建文件存储

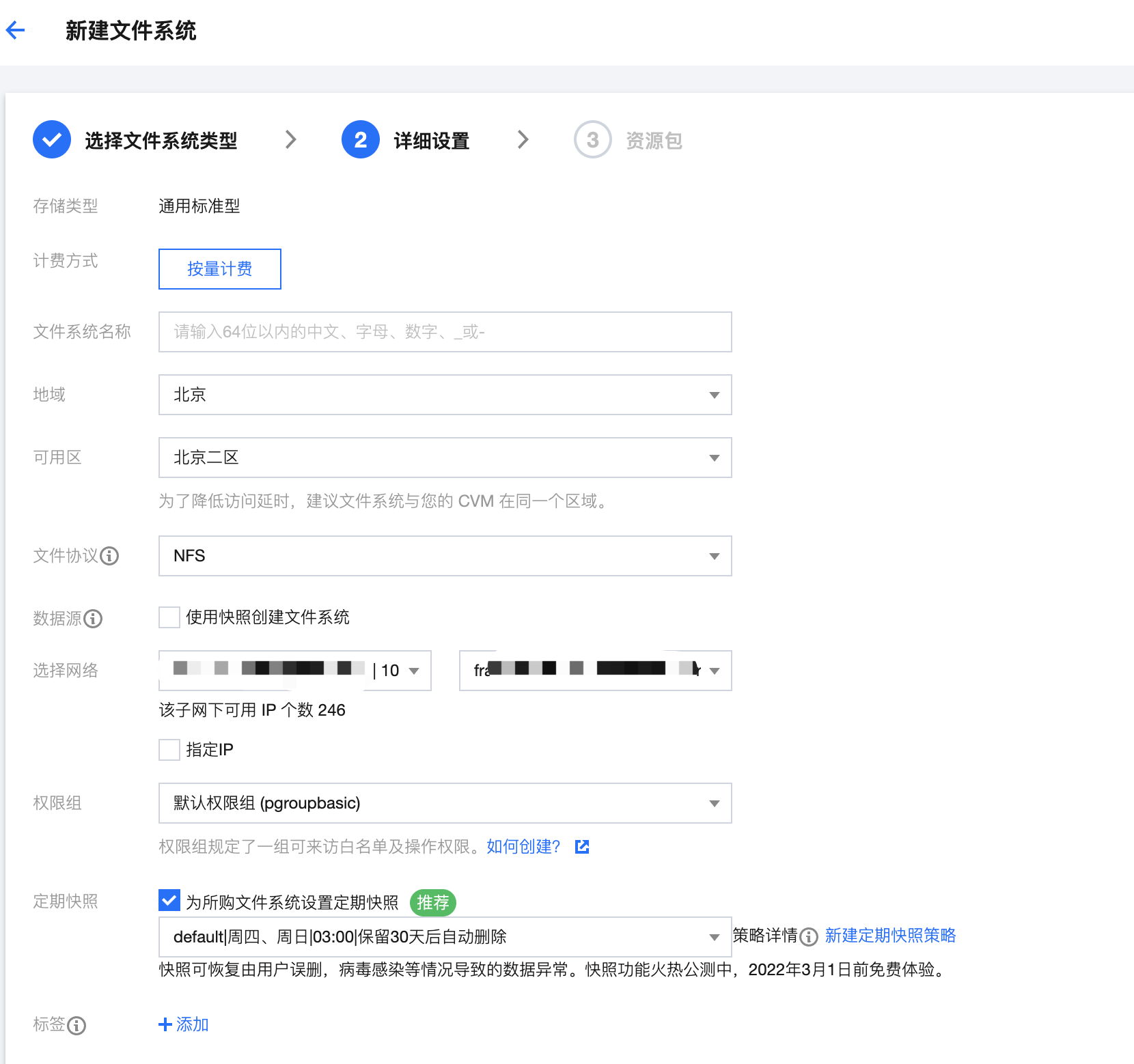

  1. 登录 文件存储控制台,进入“文件系统”页面。
  2. 单击新建,首先选择文件系统类型:提供标准存储性能存储两种类型,不同可用区支持类型有一定差异,详情请参见 可用地域;然后进入详细设置:
    • 名称:自定义,本文以 cfs-test 为例。
    • 地域:选择所需要创建文件系统的地域,需确保与集群在同一地域。
    • 可用区:选择所需要创建文件系统的可用区。
    • 文件服务协议:选择文件系统的协议类型,NFSCIFS/SMB
      • NFS 协议:更适合于 Linux/Unix 客户端。
      • CIFS/SMB 协议:更适合于 Windows 客户端。
    • 数据源:支持使用快照创建文件系统。
    • 选择网络:需确保与使用该文件系统的集群处于同一私有网络下。
    • 权限组:每个文件系统必须绑定一个权限组,权限组规定了一组可来访白名单及读、写操作权限。
    • 标签
      • 若已拥有标签,可在此处为新建文件系统添加。
      • 若未拥有标签,则可前往 标签控制台 创建所需要的标签,再为文件系统绑定标签。或可在文件系统创建完成后,再为文件系统添加标签。
  3. 单击立即购买,等待创建成功即可。

获取文件系统子目录

  1. 在“文件系统”页面,单击需获取子目标路径的文件系统 ID,进入该文件系统详情页。

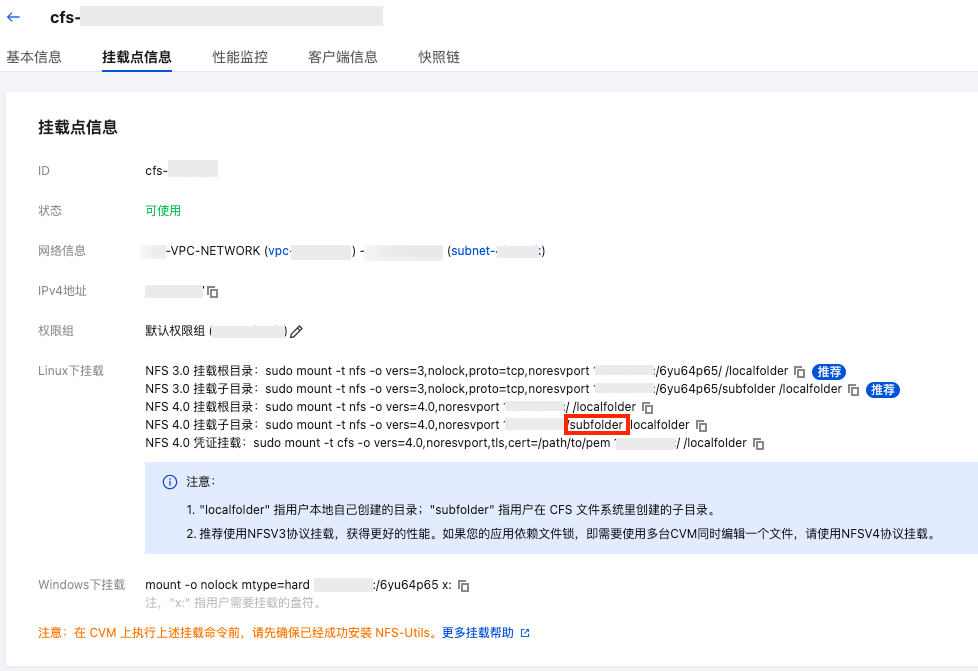

  2. 选择挂载点信息页签,从 “Linux 下挂载” 获取该文件系统子目录路径 /subfolder。如下图所示:
    • localfolder:指用户本地自己创建的目录。
    • subfolder:指用户在文件存储的文件系统里创建的子目录,则该文件系统子目录路径即为 /subfolder

获取文件系统 fsid

说明:

为了获取更好的稳定性,在使用 NFSV3 协议挂载时,需要指定待挂载文件系统对应的 FSID。

  1. 文件系统控制台,单击需获取 FSID 的文件系统 ID,进入该文件系统详情页。

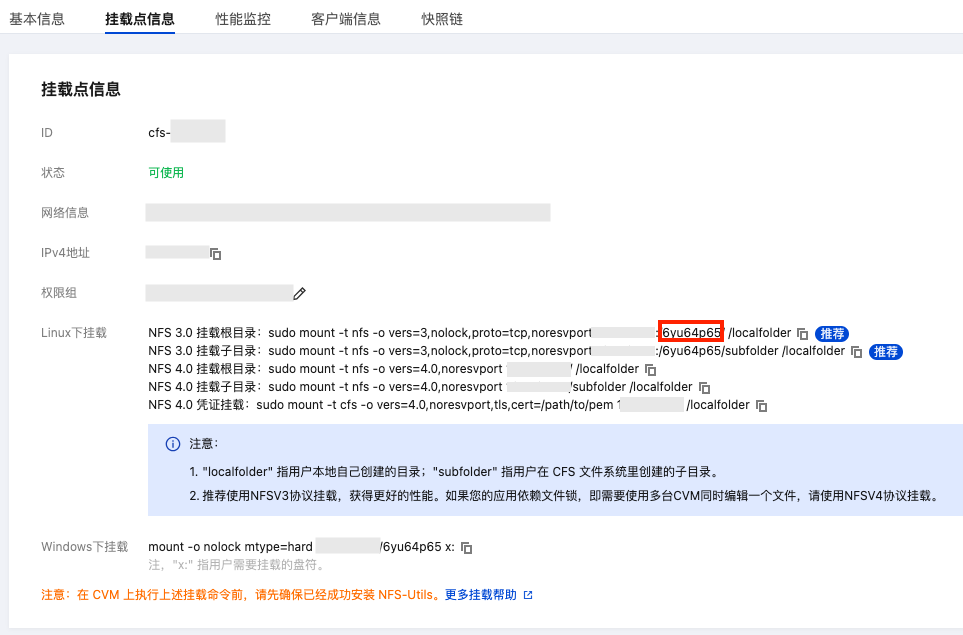

  2. 选择挂载点信息页签,从 “Linux 下挂载” 获取该文件系统的 FSID。如下图所示, a43qadkl为该文件系统的 FSID。

操作步骤

静态创建 PV

说明:

静态创建 PV 适用于已有存量的文件存储,并在集群内使用的场景。

  1. 登录容器服务控制台,选择左侧导航栏中的 集群
  2. 在“集群管理”页面,选择需创建 PV 的集群 ID,进入待创建 PV 的集群管理页面。

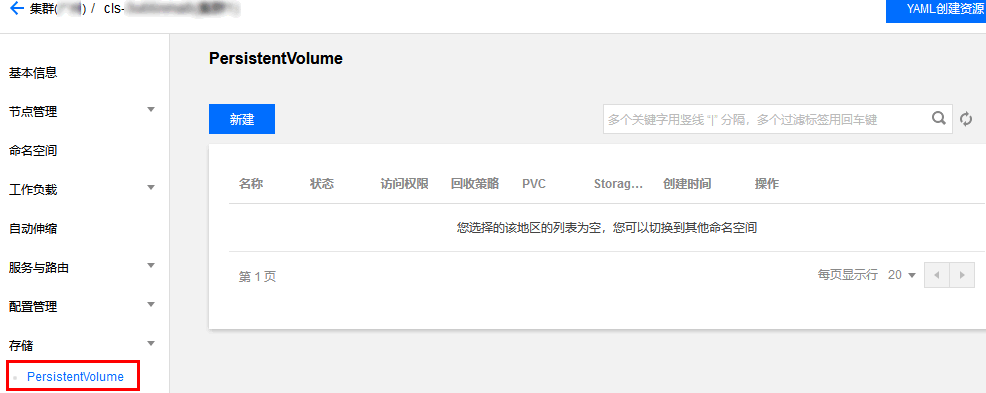

  3. 选择左侧菜单栏中的存储 > PersistentVolume,进入 “PersistentVolume” 页面。如下图所示:

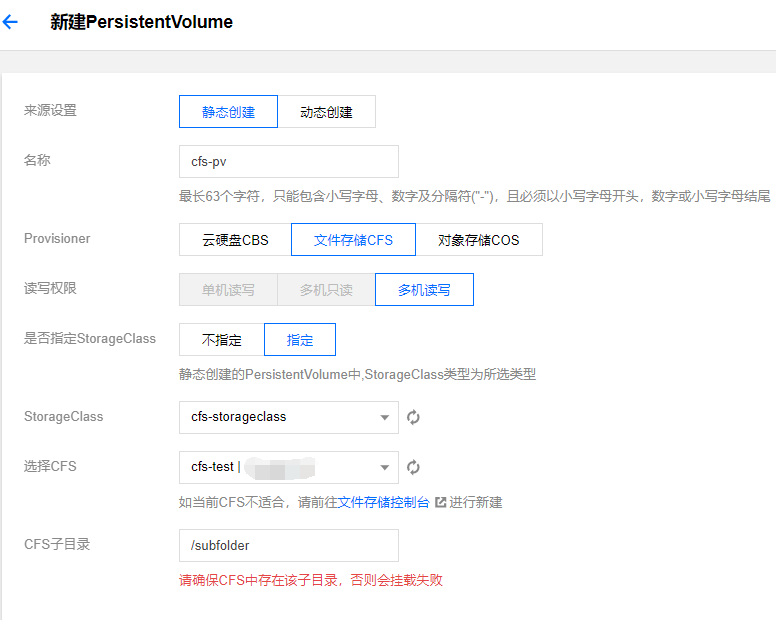

  4. 单击新建进入“新建 PersistentVolume” 页面,参考以下信息设置 PV 参数。如下图所示:
    • 来源设置:选择静态创建
    • 名称:自定义,本文以 cfs-pv 为例。
    • Provisioner:选择文件存储 CFS
    • 读写权限:文件存储仅支持多机读写。
    • StorageClass:按需选择合适的 StorageClass。本文以选择在 通过控制台创建 StorageClass 步骤中创建的 cfs-storageclass 为例。
      说明:

      • PVC 和 PV 会绑定在同一个 StorageClass 下。
      • 不指定 StorageClass 意味着该 PV 对应的 StorageClass 取值为空,对应 YAML 文件中的 storageClassName 字段取值为空字符串。
    • 选择 CFS:需确保文件存储与当前集群处于同一私有网络下,本文以选择在 创建文件存储 步骤中创建的 cfs-test 为例。
    • CFS 子目录:填写已在步骤 获取文件系统子目录 中获取的文件系统子路径,本文以 /subfolder 为例。
  5. 单击创建 PersistentVolume,即可完成创建。

创建 PVC

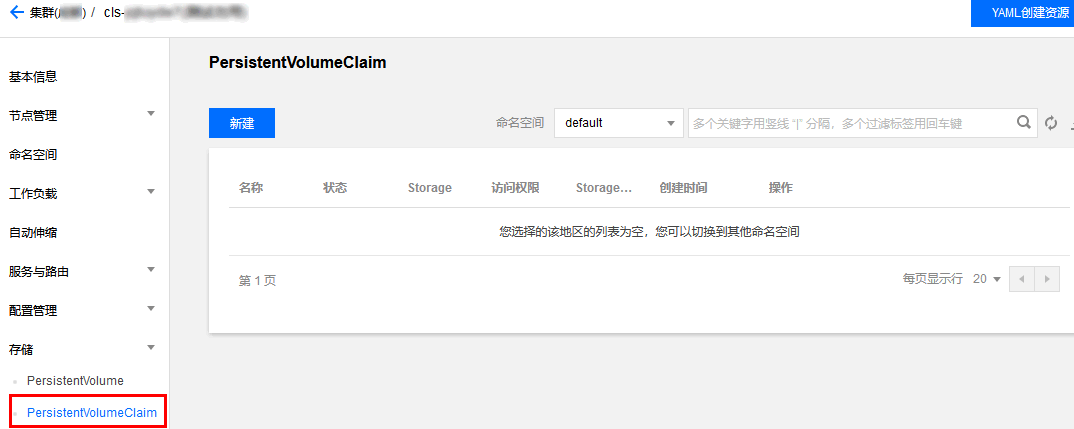

  1. 在目标集群详情页,选择左侧菜单栏中的存储 > PersistentVolumeClaim,进入 “PersistentVolumeClaim” 页面。如下图所示:

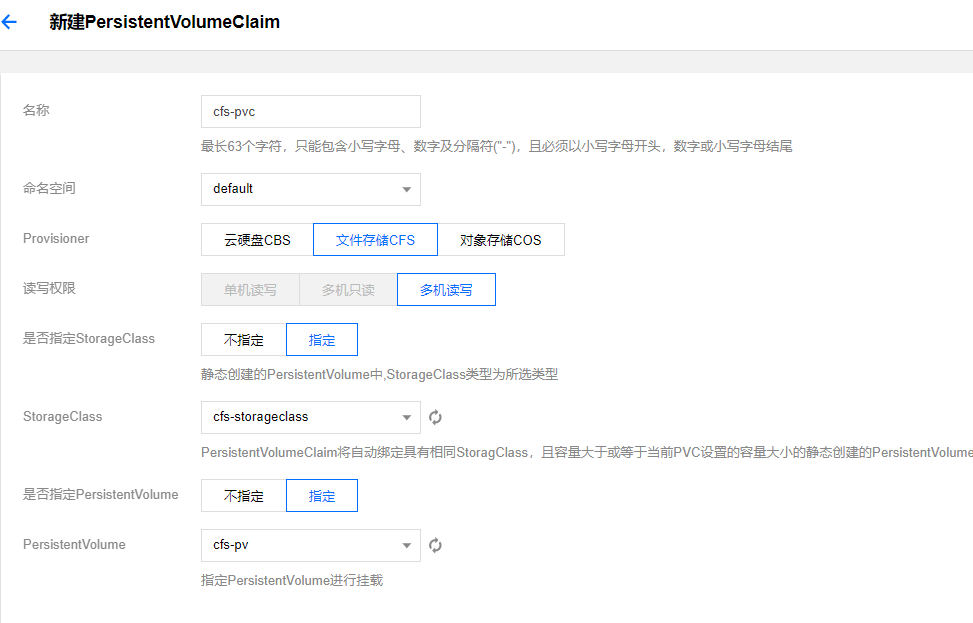

  2. 选择新建进入“新建 PersistentVolumeClaim” 页面,参考以下信息设置 PVC 关键参数。如下图所示:
    • 名称:自定义,本文以 cfs-pvc 为例。
    • 命名空间:选择 “default”。
    • Provisioner:选择文件存储 CFS
    • 读写权限:文件存储仅支持多机读写。
    • StorageClass:按需选择合适的 StorageClass。本文以选择在 通过控制台创建 StorageClass 步骤中创建的 cfs-storageclass 为例。
      说明:

      • PVC 和 PV 会绑定在同一个 StorageClass 下。
      • 不指定意味着该 PVC 对应的 StorageClass 取值为空,对应 YAML 文件中的 storageClassName 字段取值为空字符串。
    • PersistVolume:按需指定 PersistentVolume,本文选择以在 静态创建 PV 步骤中创建的 cfs-pv 为例。
      说明:

      • 只有与指定的 StorageClass 相同并且状态为 Available 和 Released 的 PV 为可选状态,如果当前集群内没有满足条件的 PV 可选,请选择“不指定”PersistVolume。
      • 如果选择的 PV 状态为 Released,还需手动删除该 PV 对应 YAML 配置文件中的 claimRef 字段,该 PV 才能顺利与 PVC 绑定。详情请参见 查看 PV 和 PVC 的绑定规则
  3. 选择创建 PersistentVolumeClaim,即可完成创建。

创建 Workload 使用 PVC 数据卷

说明:

该步骤以创建工作负载 Deployment 为例。

  1. 在“集群管理”页面,选择目标集群 ID,进入待部署 Workload 的集群的 “Deployment” 页面。
  2. 单击新建,进入“新建 Workload” 页面,参考 创建 Deployment 进行创建,并参考以下信息进行数据卷挂载。如下图所示:
    • 数据卷(选填)
      • 挂载方式:选择“使用已有 PVC”。
      • 数据卷名称:自定义,本文以 cfs-vol 为例。
      • 选择 PVC:选择在步骤 创建 PVC 中已创建的 “cfs-pvc”。
    • 实例内容器:单击添加挂载点,进行挂载点设置。
      • 数据卷:选择该步骤中已添加的数据卷“cfs-vol”。
      • 目标路径:填写目标路径,本文以 /cache 为例。
      • 挂载子路径:仅挂载选中数据卷中的子路径或单一文件。例如, /data/test.txt
  3. 单击创建 Workload,完成创建。
    注意:

    如使用 CFS 的 PVC 挂载模式,数据卷支持挂载到多台 Node 主机上。

Kubectl 操作指引

创建 PV

apiVersion: v1
kind: PersistentVolume
metadata:
  name: cfs
spec:
  accessModes:
  - ReadWriteMany
  capacity:
    storage: 10Gi
  csi:
    driver: com.tencent.cloud.csi.cfs
    volumeAttributes:
      fsid: XXXXXX
      host: 192.168.XX.XX
      path: /
      vers: "3"
    volumeHandle: cfs
  persistentVolumeReclaimPolicy: Retain
  storageClassName: XXX
  volumeMode: Filesystem

参数 是否可选 描述
fsid 文件系统 fsid(非文件系统 id),可在文件系统挂载点信息中查看。
host 文件系统 ip 地址,可在文件系统挂载点信息中查看。
path 文件系统子目录,挂载后 workload 将无法访问到该子目录的上层目录。
vers 插件连接文件系统时所使用的协议版本,目前支持的版本有 "3" 和 "4"。
说明:

如果您在静态 PV 的 YAML 中指定协议版本为 vers: "3",则还需要指定待挂载文件系统的 fsid 参数(获取方式请参考 获取文件系统 fsid),否则会存在挂载失败的情况;vers: "4"则无需指定 fsid。
