使用 CLB 实现简单的蓝绿发布和灰度发布

最近更新时间:2020-09-29 14:58:34

操作场景

腾讯云 Kubernetes 集群实现蓝绿发布或灰度发布通常需向集群额外部署其他开源工具,例如 Nginx Ingress、Traefik 或将业务部署至服务网格 Service Mesh,利用服务网格的能力实现。这些方案均具有一定难度,若您的蓝绿发布或灰度需求不复杂,且不期望集群引入过多的组件或复杂的用法,则可参考本文利用 Kubernetes 原生的特性以及腾讯云容器服务 TKE、弹性容器服务 EKS 集群自带的LB 插件实现简单的蓝绿发布和灰度发布。

注意:

本文仅适用于 TKE 集群及 EKS 集群。

原理介绍

用户通常使用 Deployment、StatefulSet 等 Kubernetes 自带的工作负载来部署业务,每个工作负载管理一组 Pod。以 Deployment 为例,示意图如下:

通常还会为每个工作负载创建对应的 Service,Service 通过 selector 来匹配后端 Pod,其他服务或者外部通过访问 Service 即可访问到后端 Pod 提供的服务。如需外暴露可直接将 Service 类型设置为 LoadBalancer,LB 插件会自动为其创建腾讯云负载均衡 CLB 作为流量入口。

蓝绿发布原理

以 Deployment 为例,集群中已部署两个不同版本的 Deployment,其 Pod 拥有共同的 label。但有一个 label 值不同,用于区分不同的版本。Service 使用 selector 选中了其中一个版本的 Deployment 的 Pod,此时通过修改 Service 的 selector 中决定服务版本的 label 的值来改变 Service 后端对应的 Deployment,即可实现让服务从一个版本直接切换到另一个版本。示意图如下:

灰度发布原理

用户通常会为每个工作负载创建一个 Service,但 Kubernetes 未限制 Servcie 需与工作负载一一对应。Service 通过 selector 匹配后端 Pod,若不同工作负载的 Pod 可被同一 selector 选中,即可实现一个 Service 对应多个版本工作负载。调整不同版本工作版本的副本数即调整不同版本服务的权重。示意图如下:

操作步骤

使用 YAML 创建资源

本文提供以下两种方式使用 YAML 部署工作负载及创建 Servcie:

  • 方式1:在单击 TKE 或 EKS 集群详情页右上角的【YAML创建资源】,并将本文示例的 YAML 文件内容输入编辑界面。
  • 方式2:将示例 YAML 保存为文件,再使用 kubectl 指定 YAML 文件进行创建。例如 kubectl apply -f xx.yaml

部署多版本工作负载

  1. 在集群中部署第一个版本的 Deployment,本文以 nginx 为例。YAML 示例如下:
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-v1
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
      version: v1
  template:
    metadata:
      labels:
        app: nginx
        version: v1
    spec:
      containers:
      - name: nginx
        image: "openresty/openresty:centos"
        ports:
        - name: http
          protocol: TCP
          containerPort: 80
        volumeMounts:
        - mountPath: /usr/local/openresty/nginx/conf/nginx.conf
          name: config
          subPath: nginx.conf
      volumes:
      - name: config
        configMap:
          name: nginx-v1

---

apiVersion: v1
kind: ConfigMap
metadata:
  labels:
    app: nginx
    version: v1
  name: nginx-v1
data:
  nginx.conf: |-
    worker_processes  1;

    events {
        accept_mutex on;
        multi_accept on;
        use epoll;
        worker_connections  1024;
    }

    http {
        ignore_invalid_headers off;
        server {
            listen 80;
            location / {
                access_by_lua '
                    local header_str = ngx.say("nginx-v1")
                ';
            }
        }
    }
  1. 再部署第二个版本的 Deployment,本文以 nginx 为例。YAML 示例如下:
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-v2
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
      version: v2
  template:
    metadata:
      labels:
        app: nginx
        version: v2
    spec:
      containers:
      - name: nginx
        image: "openresty/openresty:centos"
        ports:
        - name: http
          protocol: TCP
          containerPort: 80
        volumeMounts:
        - mountPath: /usr/local/openresty/nginx/conf/nginx.conf
          name: config
          subPath: nginx.conf
      volumes:
      - name: config
        configMap:
          name: nginx-v2
---

apiVersion: v1
kind: ConfigMap
metadata:
  labels:
    app: nginx
    version: v2
  name: nginx-v2
data:
  nginx.conf: |-
    worker_processes  1;

    events {
        accept_mutex on;
        multi_accept on;
        use epoll;
        worker_connections  1024;
    }

    http {
        ignore_invalid_headers off;
        server {
            listen 80;
            location / {
                access_by_lua '
                    local header_str = ngx.say("nginx-v2")
                ';
            }
        }
    }

您可登录 容器服务控制台,在集群的工作负载详情页查看部署情况。如下图所示:

实现蓝绿发布

  1. 为部署的 Deployment 创建 LoadBalancer 类型的 Service 对外暴露服务,指定使用 v1 版本的服务。YAML 示例如下:
    apiVersion: v1
    kind: Service
    metadata:
    name: nginx
    spec:
    type: LoadBalancer
    ports:
    - port: 80
     protocol: TCP
     name: http
    selector:
     app: nginx
     version: v1
  2. 执行以下命令,测试访问。

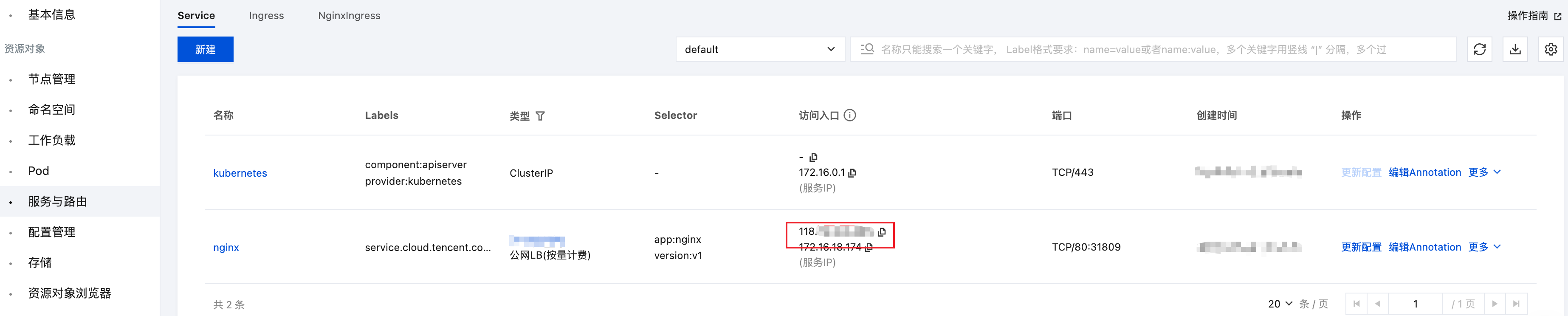

    for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址
    返回结果如下,均为 v1 版本的响应。
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v1
  3. 通过控制台或 kubectl 方式修改 Service 的 selector,使其选中 v2 版本的服务:
    • 通过控制台修改
      1. 进入集群详情页,选择左侧【服务与路由】>【Service】。

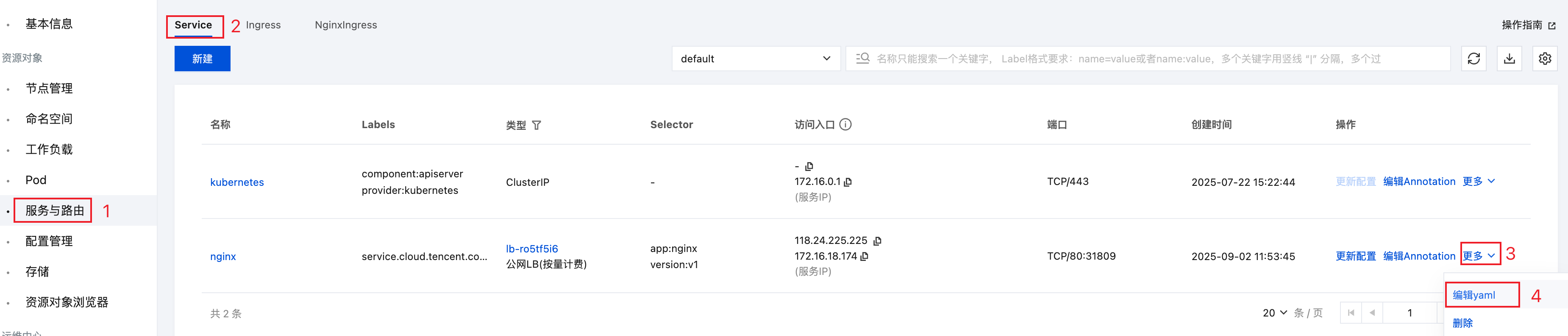

      2. 在 “Service” 页面中选择需修改 Service 所在行右侧的【编辑YAML】。如下图所示:

        修改 selector 部分为如下内容:
        selector:
        app: nginx
        version: v2
    • 通过 kubectl 修改
      kubectl patch service nginx -p '{"spec":{"selector":{"version":"v2"}}}'
  4. 执行以下命令,再次测试访问。
    $ for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址
    返回结果如下,均为 v2 版本的响应,成功实现了蓝绿发布。
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2

实现灰度发布

  1. 对比蓝绿发布,不指定 Service 使用 v1 版本服务。即从 selector 中删除 version 标签,让 Service 同时选中两个版本的 Deployment 的 Pod。YAML 示例如下:
    apiVersion: v1
    kind: Service
    metadata:
    name: nginx
    spec:
    type: LoadBalancer
    ports:
    - port: 80
     protocol: TCP
     name: http
    selector:
     app: nginx
  2. 执行以下命令,测试访问。
    for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址
    返回结果如下,一半是 v1 版本的响应,另一半是 v2 版本的响应。
    nginx-v1
    nginx-v1
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v1
    nginx-v1
    nginx-v1
    nginx-v2
    nginx-v2
  3. 通过控制台或 kubectl 方式调节 v1 和 v2 版本的 Deployment 的副本,将 v1 版本调至 1 个副本,v2 版本调至 4 个副本:
    • 通过控制台修改
      1. 进入集群 “Deployment” 管理页,选择 v1 版本 Deployment 所在行右侧的【更多】>【编辑YAML】。
      2. 在 YAML 编辑页面,将 v1 版本的 replicas 修改为1并单击【完成】。
      3. 重复上述步骤,将 v2 版本的 replicas 修改为4并单击【完成】。
    • 通过 kubectl 修改
      kubectl scale deployment/nginx-v1 --replicas=1
      kubectl scale deployment/nginx-v2 --replicas=4
  4. 执行以下命令,再次进行访问测试。
    for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址
    返回结果如下,10次访问中仅2次返回了 v1 版本,v1 与 v2 的响应比例与其副本数比例一致,为 1:4。通过控制不同版本服务的副本数就实现了灰度发布。
    nginx-v2
    nginx-v1
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v2
    nginx-v1
    nginx-v2
    nginx-v2
    nginx-v2
