C SDK_Porting 跨平台移植概述

最近更新时间:2021-02-19 10:40:50

我的收藏
本文档介绍如何将设备端 C-SDK 移植到目标硬件平台。C-SDK 采用模块化设计,分离核心协议服务与硬件抽象层,在进行跨平台移植时,一般只需对硬件抽象层进行修改适配即可。

C-SDK 架构

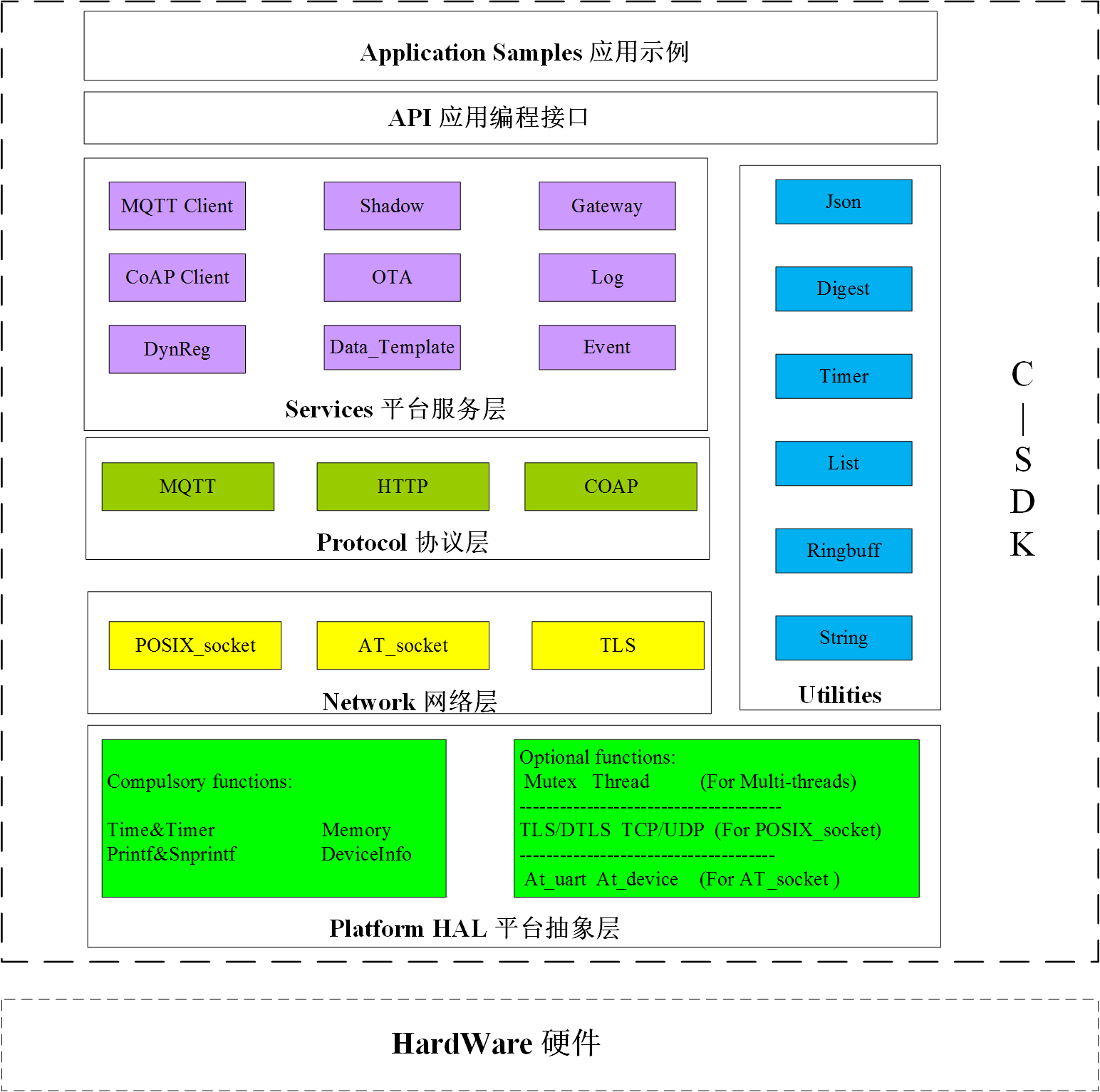

架构图





架构说明

SDK 分四层设计,从上至下分别为平台服务层、核心协议层、网络层、硬件抽象层。
服务层n在网络协议层之上,实现了包括设备接入鉴权,设备影子,网关,动态注册,日志上报和 OTA 等功能。
协议层n设备端和 IoT 平台交互的网络协议包括 MQTT/COAP/HTTP。
网络层n实现基于 TLS/SSL(TLS/DTLS)方式,POSIX_socket(TCP/UDP)方式和 AT_socket 方式的网络协议栈,不同服务可根据需要使用不同的协议栈接口函数。
硬件抽象层n实现对不同硬件平台的底层操作的抽象封装,需要针对具体的软硬件平台开展移植,分为必须实现和可选实现两部分 HAL 层接口。

硬件抽象层移植

HAL 层主要有几大块的移植,分别是 OS 相关的、网络及 TLS 相关的、时间及打印相关的、设备信息相关的。nSDK 在 platform/os 目录示例了 Linux、Windows、FreeRTOS 及 nonOS 四个场景的硬件抽象层实现,可以参考最相近的目录展开目标平台的移植。

OS 相关接口

序号
函数名
说明
1
HAL_Malloc
动态申请内存块。
2
HAL_Free
释放内存块。
3
HAL_ThreadCreate
线程创建。
4
HAL_ThreadDestroy
线程销毁。
5
HAL_MutexCreate
创建互斥锁。
6
HAL_MutexDestroy
销毁互斥锁。
7
HAL_MutexLock
mutex 加锁。
8
HAL_MutexUnlock
mutex 解锁。
9
HAL_SemaphoreCreate
创建信号量。
10
HAL_SemaphoreDestroy
销毁信号量。
11
HAL_SemaphoreWait
等待信号量。
12
HAL_SemaphorePost
释放信号量。
13
HAL_SleepMs
休眠。

网络及 TLS 相关的 HAL 接口

网络相关接口提供二选一的适配移植。对于具备网络通讯能力并且本身集成 TCP/IP 网络协议栈的设备,需要实现 POSIX_socket 的网络 HAL 接口,使用 TLS/SSL 加密通讯的还需要实现 TLS 相关的 HAL 接口。而对于 MCU+ 通用 TCP_AT 模组 的设备,则可以选择 SDK 提供的 AT_Socket 框架,并实现相关的 AT 模组接口。
基于 POSIX_socket 的 HAL 接口
其中 TCP/UDP 相关接口基于 POSIX socket 函数实现。TLS 相关接口依赖于 mbedtls 库,移植之前必须确保系统上有可用的 mbedtls 库。如果采用其他 TLS/SSL 库,可参考 platform/tls/mbedtls 相关实现进行移植适配。nUDP/DTLS 相关的函数仅在使能 COAP 通讯的时候才需要移植。
序号
函数名
说明
1
HAL_TCP_Connect
建立 TCP 连接。
2
HAL_TCP_Disconnect
断开 TCP 连接。
3
HAL_TCP_Write
TCP 写。
4
HAL_TCP_Read
TCP 读。
5
HAL_TLS_Connect
建立 TLS 连接。
6
HAL_TLS_Disconnect
断开 TLS 连接。
7
HAL_TLS_Write
TLS 写。
8
HAL_TLS_Read
TLS 读。
9
HAL_UDP_Connect
建立 UDP 连接。
10
HAL_UDP_Disconnect
断开 UDP 连接。
11
HAL_UDP_Write
UDP 写。
12
HAL_UDP_Read
UDP 读。
13
HAL_DTLS_Connect
建立 DTLS 连接。
14
HAL_DTLS_Disconnect
断开 DTLS 连接。
15
HAL_DTLS_Write
DTLS 写。
16
HAL_DTLS_Read
DTLS 读。
基于 AT_socket 的 HAL 接口n通过使能编译宏 AT_TCP_ENABLED 选择 AT_socket,则 SDK 会调用network_at_tcp.cat_socket接口, at_socket 层不需要移植,需要实现 AT 串口驱动及 AT 模组驱动,AT 模组驱动只需要实现 AT 框架中 at_device 的驱动结构体at_device_op_t的驱动接口即可,可以参照 at_device 目录下的已支持的模组。AT 串口驱动需要实现串口的中断接收,然后在中断服务程序中调用回调函数at_client_uart_rx_isr_cb即可,可以参考 HAL_AT_UART_freertos.c实现目标平台的移植。
序号
函数名
说明
1
HAL_AT_Uart_Init
初始化 AT 串口。
2
HAL_AT_Uart_Deinit
去初始化 AT 串口。
3
HAL_AT_Uart_Send
AT 串口发送数据。
4
HAL_AT_UART_IRQHandler
AT 串口接收中断服务程序。

时间及打印相关的 HAL 接口

序号
函数名
说明
1
HAL_Printf
将格式化的数据写入标准输出流中。
2
HAL_Snprintf
将格式化的数据写入字符串。
3
HAL_UptimeMs
检索自系统启动以来已运行的毫秒数。
4
HAL_DelayMs
阻塞延时,单位毫秒。

设备信息相关的 HAL 接口

接入 IoT 平台需要在平台创建产品和设备信息,同时需要将产品及设备信息保存在设备侧的非易失存储介质。可以参考 platform/os/linux/HAL_Device_linux.c示例实现。
序号
函数名
说明
1
HAL_GetDevInfo
设备信息读取。
2
HAL_SetDevInfo
设备信息保存。
