【网络层】MTU、IP数据报分片、IP详解、NAT

注：最后有面试挑战，看看自己掌握了吗

文章目录

• 最大传送单元MTU--------以太网MTU是1500B
• IP数据报分片-------标识字段----同一数据报分片采用同一标识
  • 标志字段-----------只有两位有意义-------------中间为DF------dont fragment 不许分片--------DF=1禁止分片--------DF=0允许分片
  • 标志---------最低位-----MF----------more fragment-----更多分片--------MF=1后面还有分片------MF=0最后一片
  • 片偏移--------原数据包中的位置---------以8B为单位-------除了最后一个分片，每个分片都是8B整数倍
• IP数据报分片例题
• IP数据报单位--------一种八片首饰
• IPV4地址----------分类-------子网划分---------构成超网
• IP分类----ABCDE-----8-16-24-32位网络号
• 特殊IP
• 内部IP地址
• 分类的IP地址
• 网络地址转换NAT

🌸I could be bounded in a nutshell and count myself a king of infinite space.

特别鸣谢：木芯工作室 、Ivan from Russia

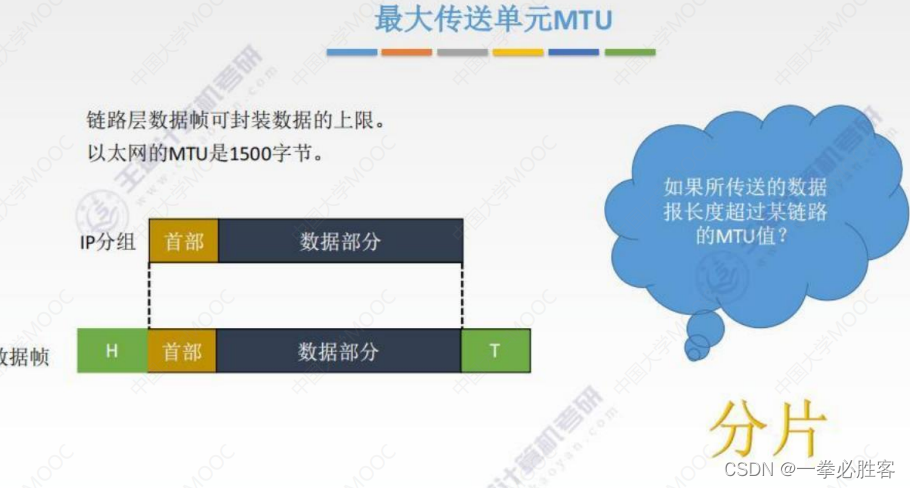

最大传送单元MTU--------以太网MTU是1500B

数据链路层数据帧可封装数据的上限制

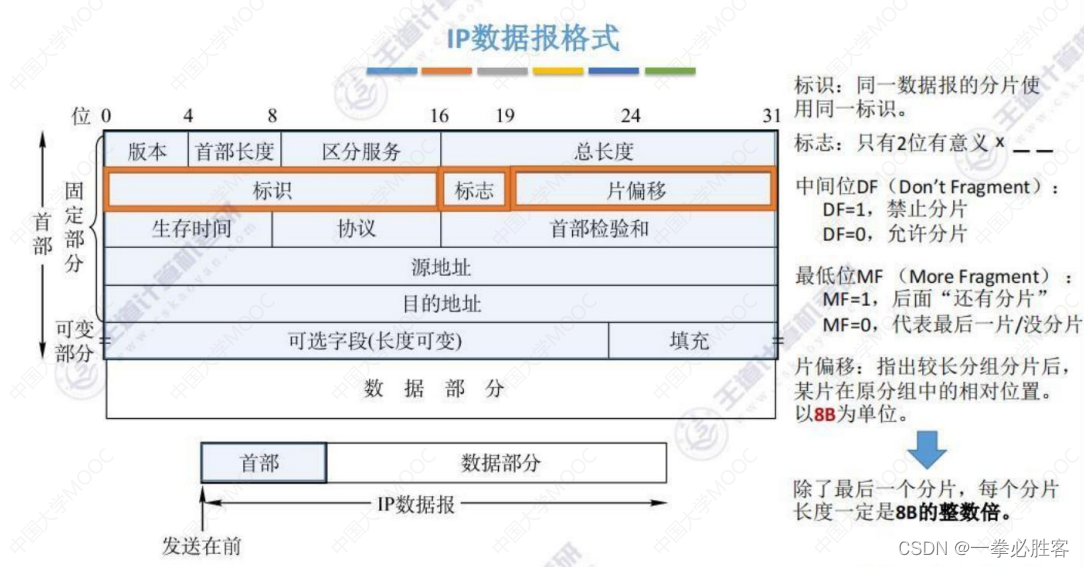

IP数据报分片-------标识字段----同一数据报分片采用同一标识

标识-----------知道自己是哪家的

标志字段-----------只有两位有意义-------------中间为DF------dont fragment 不许分片--------DF=1禁止分片--------DF=0允许分片

标志---------最低位-----MF----------more fragment-----更多分片--------MF=1后面还有分片------MF=0最后一片

片偏移--------原数据包中的位置---------以8B为单位-------除了最后一个分片，每个分片都是8B整数倍

IP数据报分片例题

尽可能让数据部分大 分片 各自加上首部-------20B-------------随根！--------标识号一样

DF=0 MF分别为1 1 0

计算偏移量----------1400B/8B=175----------------加到首部的片偏移字段

注意各自的单位-------1B 8B 4B

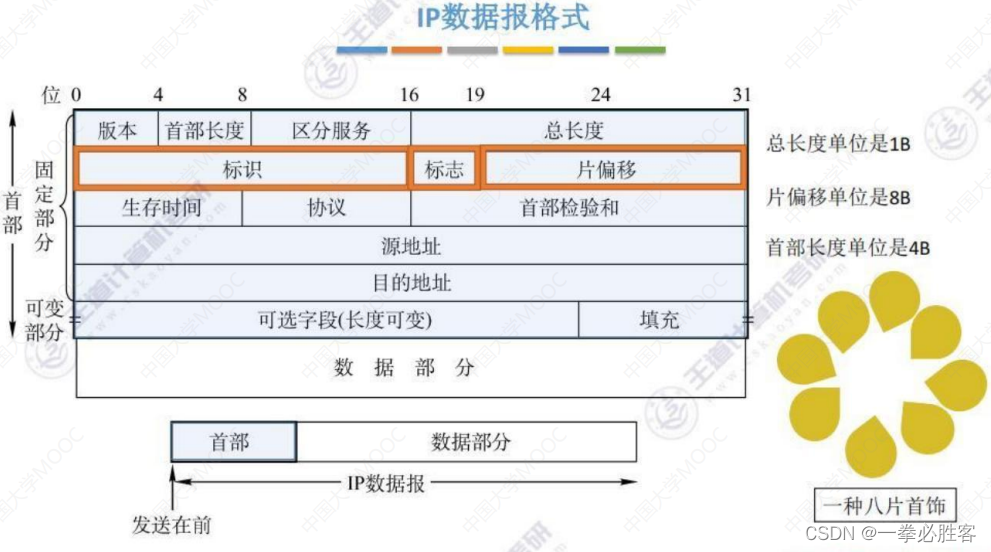

IP数据报单位--------一种八片首饰

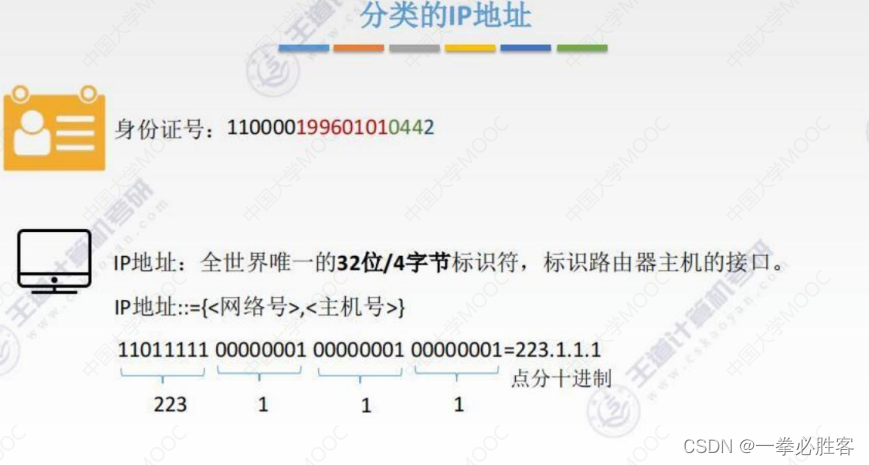

IPV4地址----------分类-------子网划分---------构成超网

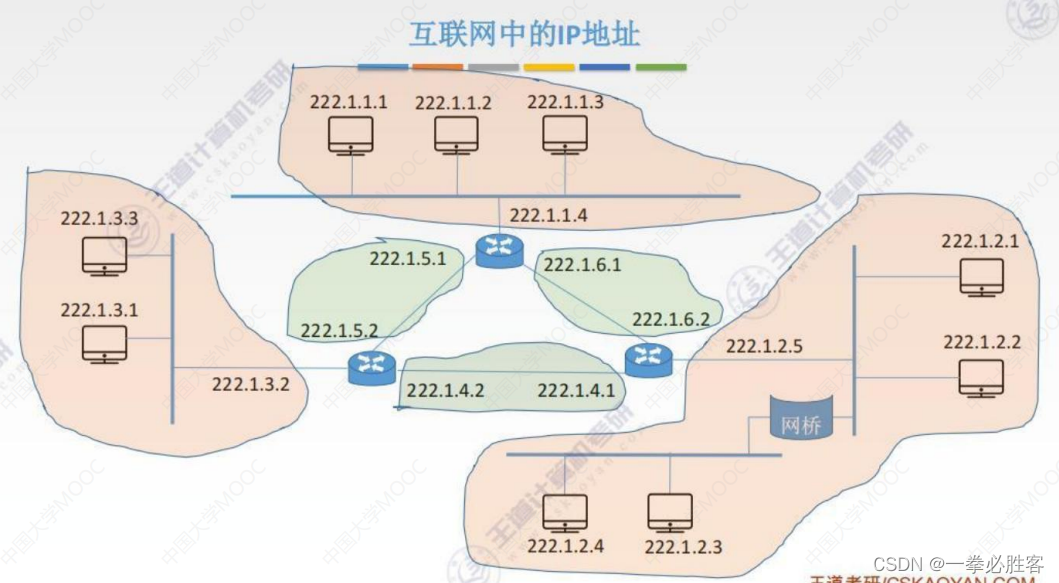

路由器每个端口都有自己的IP地址

—无名网络

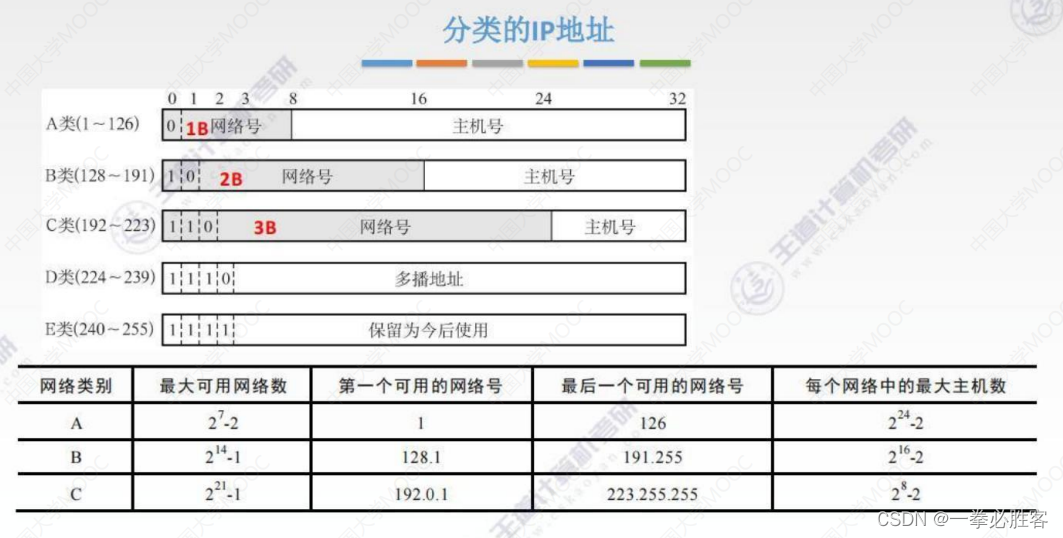

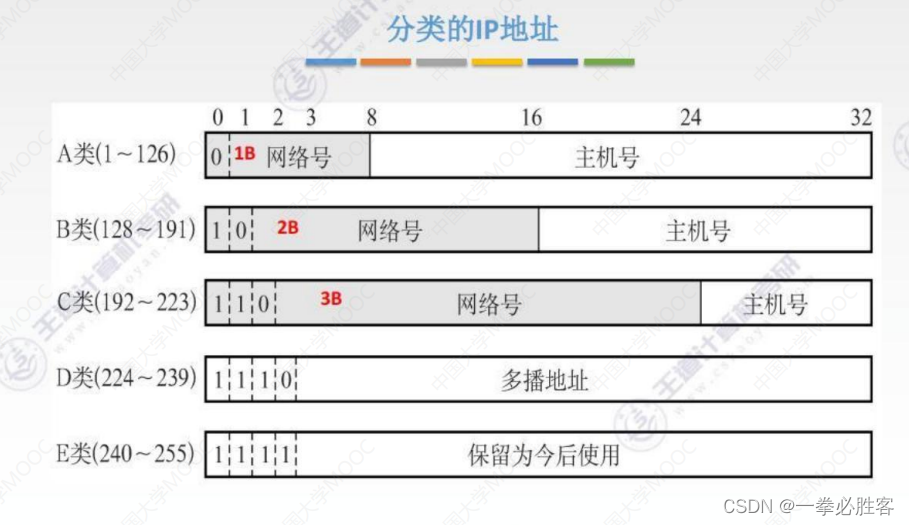

IP分类----ABCDE-----8-16-24-32位网络号

A---------0 B--------10 C--------110

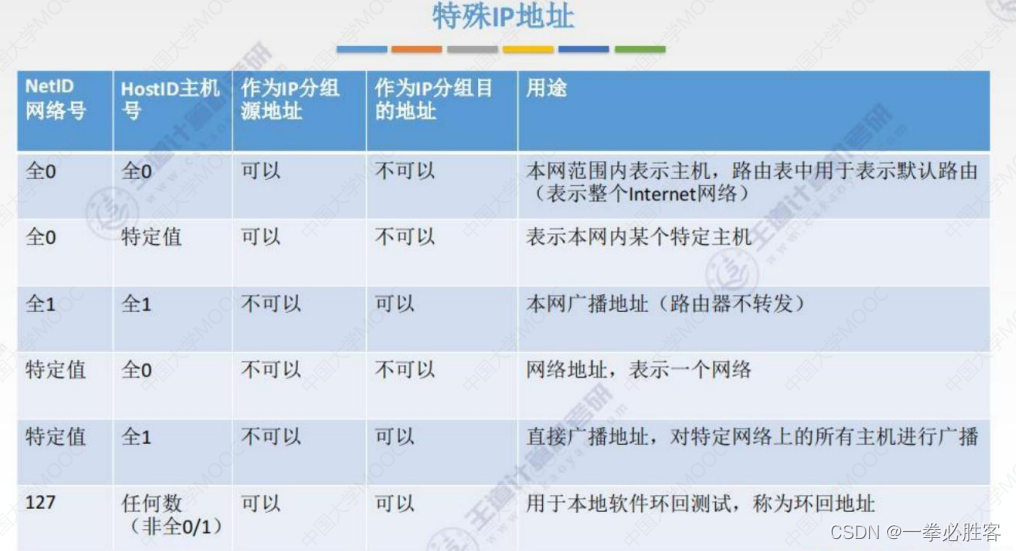

特殊IP

全零----------------只能做源地址-----------就是说是本网络的人发的----------默认的

127.0.0.1-------------127网络号------------本地回环地址-----------环回测试---------发出去还没走出来呢就回去了---------------不进入网络

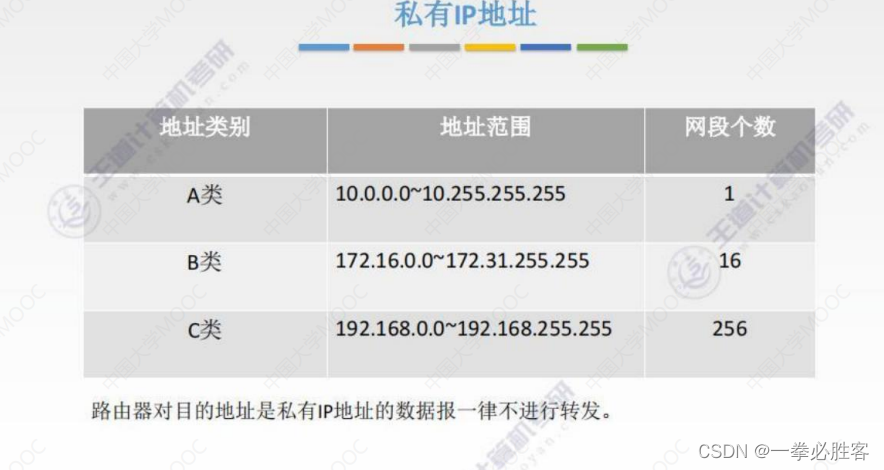

内部IP地址

A类的： 10.0.0.1----网段个数1个

B类-------172.16.0.0--------16个网段

C类----------192.168.0.0----------256个网段

分类的IP地址

A类-------------2的七次方-2个可用网络号

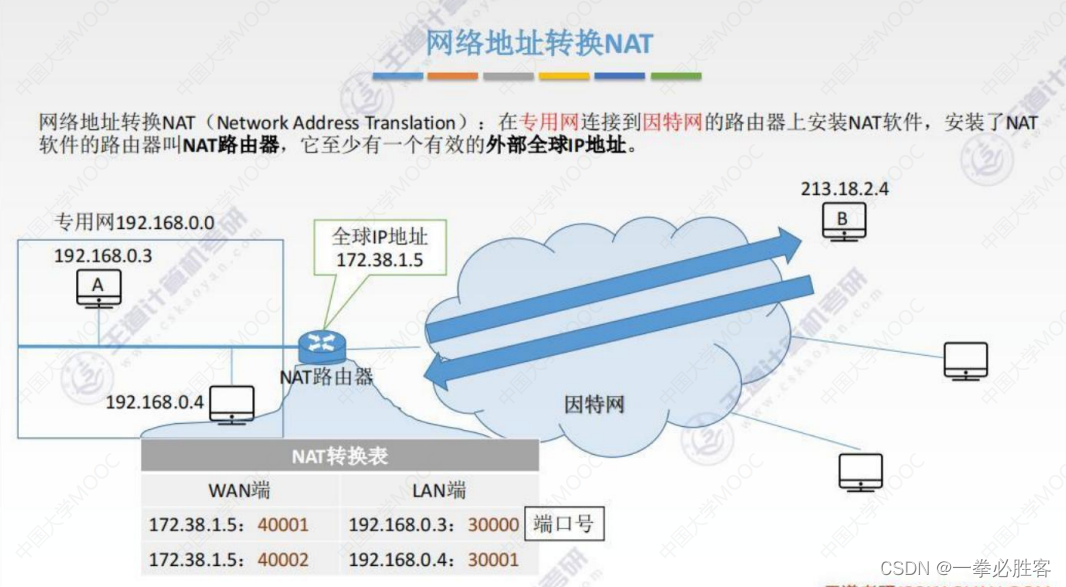

网络地址转换NAT

本地IP地址127.—

路由器对于目的地址是私有IP地址------------不会进行转发

在路由器安装NAT软件--------------------化身NAT路由器--------------------至少有一个有效外网地址

派出一个人da代表-------------化身这个代表不同端口的表面-------------这就是套路

不同进程可以用同一个端口号

NAT路由器--------------网络地址转换
