POP音基本原理

这个POP音的产生主要是因为codec开始工作时，耳机等输出或mic输入声道上的直流电平跳变产生的；手机或一般的手持设备上不会有负电压，音源信号必须在一个直流电平上（如1/2VDD上）输出，这样一个从0电平到1/2VDD的直流跳变，通过隔直电容后到耳机上必然会产生POP音，同样地对于喇叭输出也类似；codec内部操作某些寄存器也会产生pop，有的时间比较长，需要增加延时。

一般出现在音频开始工作、结束工作或者动态切换通路时，出现这种问题的原因有很多，需要具体情况具体分析。

大部分情况下在PA之后加延时都能解决，当然，加了PA延时可能也不起作用，即使加了一秒的延时，还会惊喜的发现pop会在一秒之后出现。这就要分析下具体是啥原因造成的了。

还有就是，如果左右声道都是采用全差分方式输出的话，那是不需要隔直电容，但是耳机就不能够用标准四线耳机插孔，这种全差分的方式，耳机一般都是用的专用输出插头（与调试接口共用）。

POP音常见原因

引起POP原因可能有多种，可排查以下几点：

1. 音源与PA开启关断时序不合理（可通过抓取音频输出波形与PA使能引脚波形来判定）

因为有的功放PA使能之后要一定时间才能稳定工作，在这个时间内，codec有任何变化都会被放大出来。

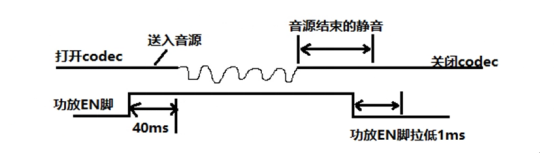

正常时序理应如下：

• 上电时序：1.打开codec输出。2.PA拉高使能。3.延时一小段后送入相应音源。
• 下电时序：1.关闭相应音源。2.PA 拉低。3.延时一小段以后关闭codec输出。

1. 输入电容，电阻失配引起；
2. 原理图错误：AB类差分输入应用；

例如板子是差分输出，但是配置了单端输出。

1. 音源本身问题；

如果音频经过AU软件修改，文件尾部被附带了一段软件信息。

1. 控制音频PA使能引脚的GPIO口下拉能力弱，或其他地方有上拉，导致长时间未关断；

有的方案PA是常开的。

1. 部分PA芯片的使能会存在Pa音，单独操作PA使能开关查看是否POP音是本身产生的。

通用解决方法

1. 一般来说， IC 上、掉电时的 POP 音是由于偏置电压的瞬间跳变引起的。所以要减小 POP 音就必须抑制 IC 的偏置电压bias的瞬变。Layout上的体现方法就是增大bias的滤波电容。偏置电容变得过大会导致 IC 的建立时间变长，另外电容过大还会导致 THD+N 变差。
2. 通过改变上下电时序，是在噪声出来之前关掉末端输出，通过软件修改PA mute和spk mute的时序，即为在codec驱动代码中定义的dapm的通路上调准顺序，在回调中增加delay时间，是内部产生的杂音不走到下一级输出，使其提前关闭。
3. 预充电的方法，再加上上拉和下拉电阻将电容的直流电压稳定住，可能效果会比较好。当然首先要确认这个直流偏置1/2VDD到底是多高（有些是可以设置的，有些固定），才好设计上下拉电阻的大小，这样调整后，感觉效果还可以，pop noise几乎感觉不到。
4. 有些CODEC在软件上有一个寄存器可以设置这个直流电平的上升时间，让它在一定时间内跳变到1/2VDD，而不是很陡的一个上升沿，这样可以在一定程度改善这个POP音。

开关机的POP 音问题目前是整个音频功放的瓶颈问题，目前最好的一个解决方法是方法二。

对于正常工作时切换内部音频通路产生POP，切换之前可以将输出(HP，LineOut)Mute，切换完成后再unMute。

解决POP音小诀窍：从末端各个环节进行切分，然后细分codec内部数字和模拟模块的各个部件的上下电顺序，以及保持时间大小。

最后我看网上还有些说抖动enable开通技术的，这也太会玩了吧，反正我是没有用过，反倒是有些codec有寄存器配置支持爬坡使能，让它在一定时间内跳变到1/2VDD，而不是很陡的一个上升沿，这样可以在一定程度改善这个POP音。
