AP2403 DC-DC降压恒流IC 12-80V LED电动摩托车灯方案

AP2403 是一款 PWM 工作模式,高效率、外围简单、内置功率管，适用于 5-100V 输入的高 精度降压 LED 恒流驱动芯片。输出最大功率可达 22W，最大电流 2.2A。 AP2403 可实现三段功能切换，通过 MODE1/2/3 切换三种功能模式：全亮，半亮，爆闪。 AP2403 工作频率固定在 150KHZ 左右，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。 AP2403 带有输出短路保护功能，5V～100V 输入条件下，短时短路不会损坏电源器件。 AP2403 还有过温调节电流的功能。当芯片内部的温度达到 140℃左右时，会自动调低输出电 流。

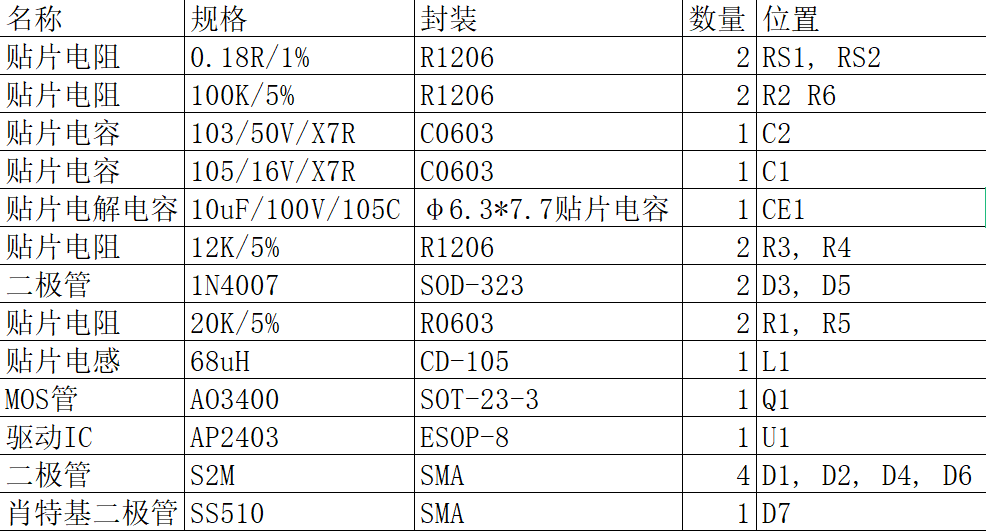

DC-DC 12-80V 2A 车灯方案BOM表

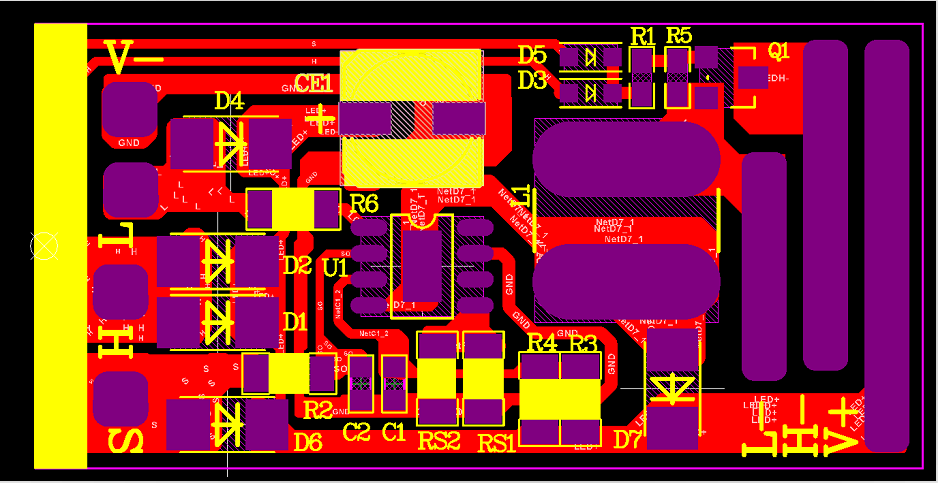

DC-DC 12-80V 2A 车灯方案线路图

宽输入电压范围：5V～100V

固定工作频率：150KHZ

可设定电流范围：10mA～2200mA

内置抖频电路，降低对其他设备的 EMI 干扰

平均电流模式采样，恒流精度更高

0-100%占空比控制，无电流节点跳变

 输出短路保护

过温保护

 三功能模式：全亮/半亮/爆闪

 ESOP8 封装
