# 视频

# 视频、图像像素点数据格式

常见色彩格式：

GRAY 色彩空间
- GRAY 灰度模式表示
  - 8 位展示的灰度，取值 0 - 255，表示明暗程度，0 表示最暗，255 表示最亮
  - 每个像素点用 8 位深展示，所以每个像素点占用 1 个字节
  - 即如果一张图片的分辨率为 1920x1080，那么这张图片的大小为 1920x1080x1=2,073,600 字节
YUV 色彩空间
- YUV 色彩表示：在视频领域，通常以 YUV 的格式来存储和显示图像
  - Y 表示视频的灰阶值，或者说亮度值
  - UV 表示色彩度
    - 如果忽略 UV 值，那么 YUV 就是灰度图像（和 GRAY 一样）

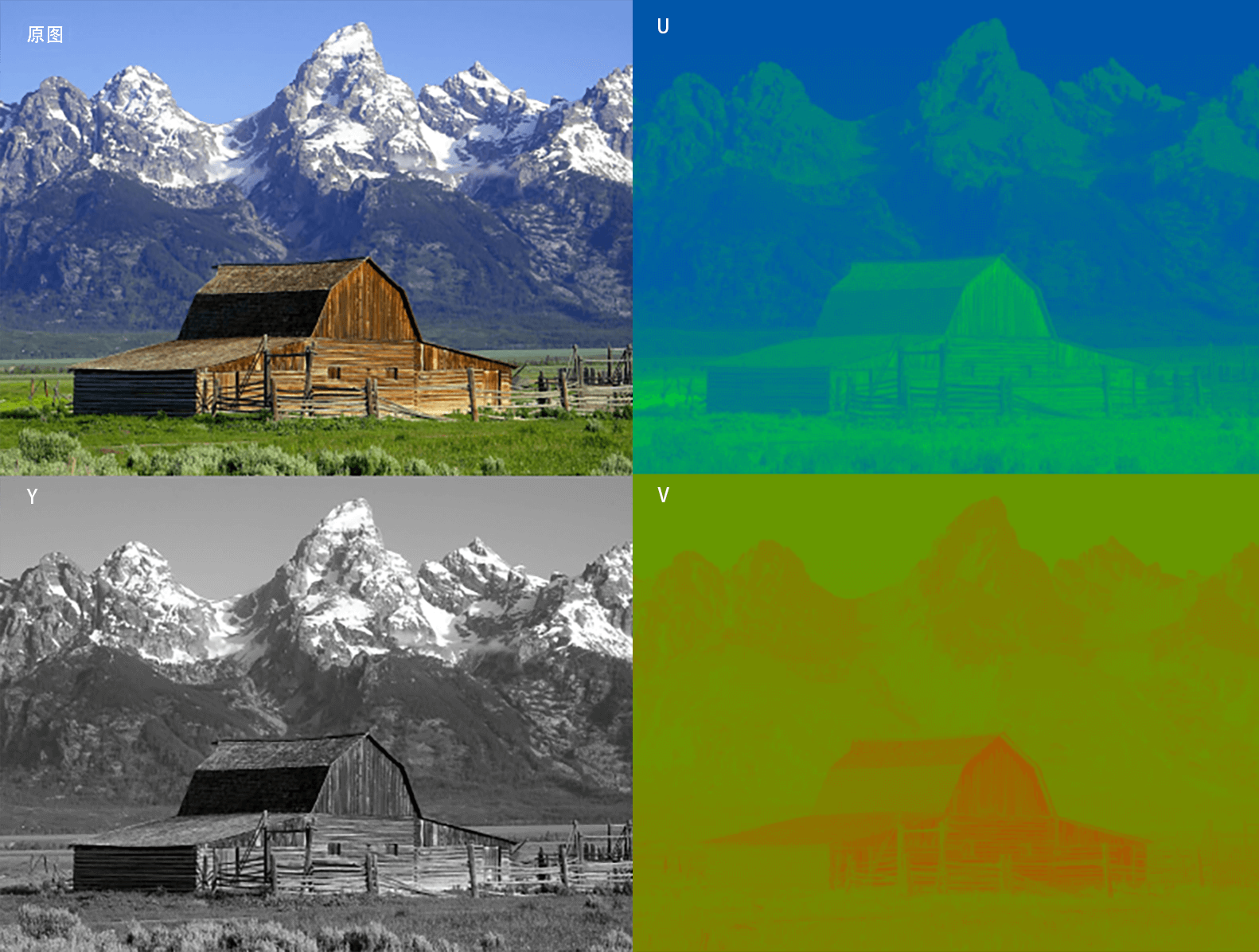

  - 原图与 YUV 的 Y 通道、U 通道和 V 通道的示例
- 为了节省带宽，大多数 YUV 格式平均使用的每像素位数都少于 24 位
- 主要色彩采样格式(YUV 表示法也称 A:B:C)表示法
  - YCbCr 4:2:0
    - YUV 4:2:0 采样格式，水平每 2 个像素与垂直每 2 个像素（即 2x2 ）中 y 取样 4 个， u 取样 1 个，v 取样 1 个，所以每 2x2 个像素 y 占有 4 个字节，u 占有 1 个字节，v 占有 1 个字节，平均 yuv420 每个像素所占位数为：(4+1+1) × 8 bit ÷ 4 pix = 12 bpp
  - YCbCr 4:2:2
    - YUV 4:2:2 采样格式，水平每 2 个像素（即 2x1 的 2 个像素）中 y 取样 2 个，u 取样 1 个，v 取样 1 个，所以每 2x1 个像素 y 占有 2 个字节，u 占有 1 个字节，v 占有 1 个字节，平均 yuv422 每个像素所占位数为：(2+1+1) × 8 bit ÷ 2 pix = 16 bpp
  - YCbCr 4:1:1
    - YUV 4:1:1 采样格式，水平每 4 个像素（即 4x1 的 4 个像素）中 y 取样 4 个，u 取样 1 个，v 取样 1 个，所以每 4x1 个像素 y 占有 4 个字节，u 占有 1 个字节，v 占有 1 个字节，平均 yuv411 每个像素所占位数为：(4+1+1) × 8 bit ÷ 4 pix = 12 bpp
  - YCbCr 4:4:4
    - YUV 4:4:4 采样格式，水平每 1 个像素（即 1x1 的 1 个像素）中 y 取样 1 个，u 取样 1 个，v 取样 1 个，所以每 1x1 个像素 y 占有 1 个字节，u 占有 1 个字节，v 占有 1 个字节，平均 yuv444 每个像素所占位数为：(1+1+1) × 8 bit ÷ 1 pix = 24 bpp

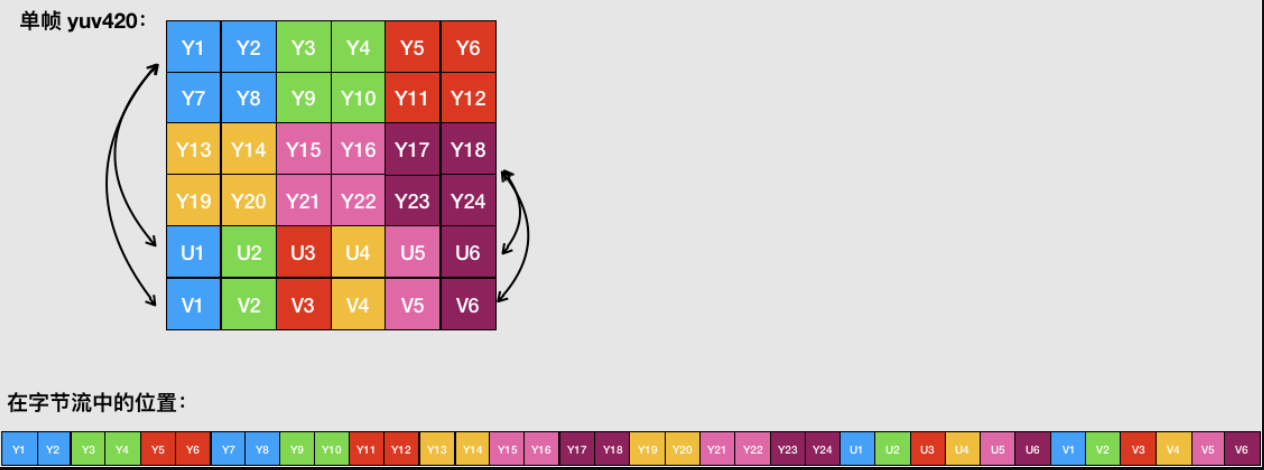

- YUV 在内存中的存储方式，以宽度为 6、高度为 4 的 yuv420 格式为例，一帧图像读取和存储在内存中的方式
RGB 色彩空间

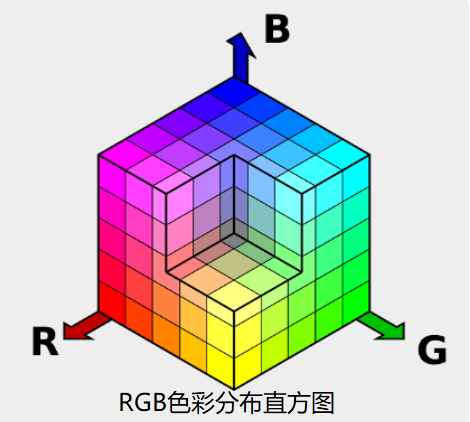

- RGB 色彩表示：三原色光模式，一种加色模型，将红（Red）、绿（Green）、蓝（Blue）三原色的色光按照不同的比例相加，来合成各种色彩光
  - 每象素 24 位编码的 RGB 值：使用三个 8 位无符号整数（0 到 255）表示红色、绿色和蓝色的强度
  - 当前主流的标准表示方法，用于交换真彩色和 JPEG 或者 TIFF 等图像文件格式里的通用颜色
  - 可以产生一千六百万种颜色组合，对人类的眼睛来说，其中有许多颜色已经无法确切地分辨了
  - 使用每原色 8 位的全值域，RGB 可以有 256 个级别的白 - 灰 - 黑深浅变化，255 个级别的红色、绿色和蓝色以及它们等量混合的深浅变化，但是其他色相的深浅变化相对要少一些
  - 在数字视频的 RGB 不是全值域的，视频 RGB 有比例和偏移量的约定，即（16, 16, 16）是黑色，（235, 235, 235）是白色
  - RGB 常见的展现方式分为 16 位模式和 32 位模式
    - 16 位模式（RGB565、BGR565、ARGB1555、ABGR1555）分配给每种原色各为 5 位，其中绿色为 6 位，因为人眼对绿色分辨的色调更敏感
      - 某些情况下每种原色各占 5 位，余下的 1 位不使用或者表示 Alpha 通道透明度
    - 32 位模式中主要用其中 24 位来表示 RGB - 32 位模式（ARGB8888），实际就是 24 位模式，余下的 8 位不分配到象素中，这种模式是为了提高数据处理的速度 - 在一些特殊情况下，在有些设备中或者图像色彩处理内存中，余下的 8 位用来表示象素的透明度（Alpha 通道透明度）
HSL 和 HSV 色彩空间
- HSL 与 HSV 色彩表示

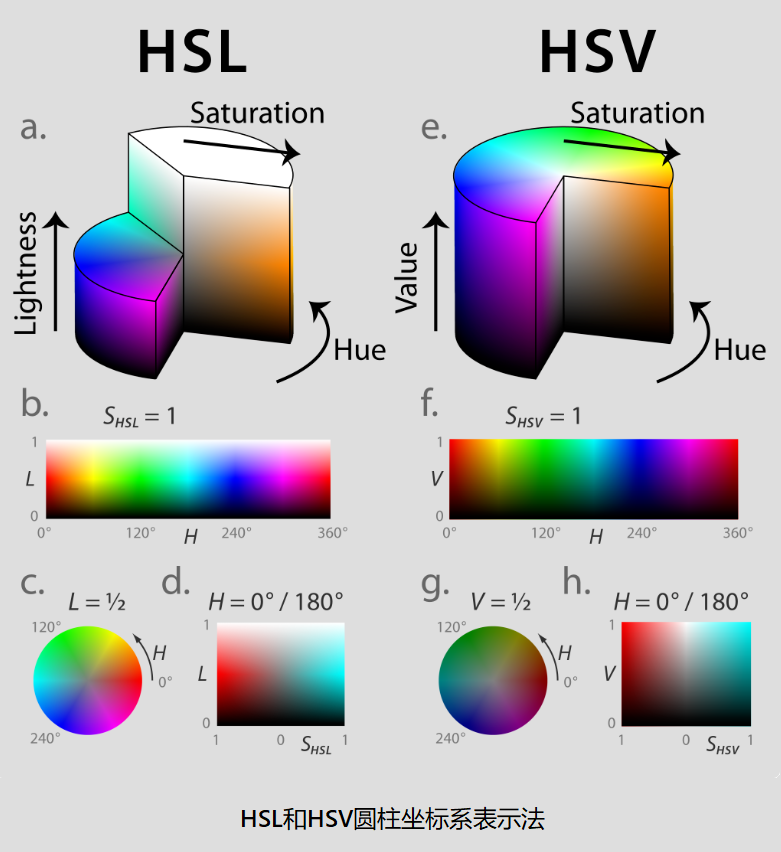

  - HSL 和 HSV 是将 RGB 色彩模型中的点放在圆柱坐标系中的表示法，在视觉上会比 RGB 模型更加直观
  - HSL，就是色相（Hue）、饱和度（ Saturation）、亮度（ Lightness）
  - HSV 是色相（Hue）、饱和度（ Saturation）和明度（Value）
- 色相（H）是色彩的基本属性，即颜色名称，如红色、黄色等
- 饱和度（S）是指色彩的纯度，越高色彩越纯，低则逐渐变灰，取 0 ～ 100% 的数值
- 明度（V）和亮度（L），同样取 0 ～ 100% 的数值

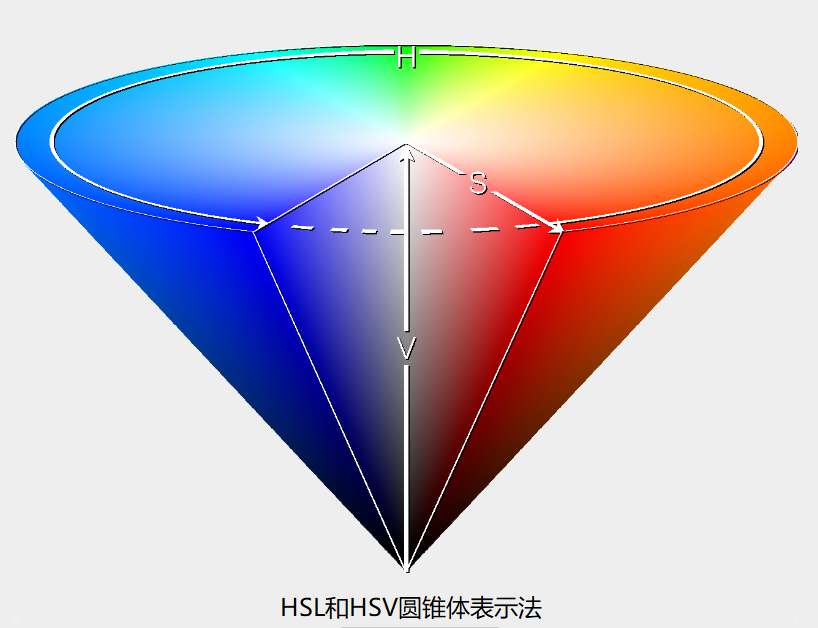

HSV 色彩空间还可以表示为类似于上述圆柱体的圆锥体

HSV 色彩空间还可以表示为类似于上述圆柱体的圆锥体，色相沿着圆柱体的外圆周变化，饱和度沿着从横截面的圆心的距离变化，明度沿着横截面到底面和顶面的距离而变化。这种用圆锥体来表示 HSV 色彩空间的方式可能更加精确，有些图像在 RGB 或者 YUV 的色彩模型中处理起来并不精准，可以将图像转换为 HSV 色彩空间，再进行处理，效果会更好。

# 图像的色彩空间/色域

色彩空间也叫色域，指某种表色模式用所能表达的颜色构成的范围区域。而这个范围，不同的标准支持的范围则不同。

# 视频逐行/隔行扫描

隔行扫描（Interlaced）
- 一种将图像隔行显示在扫描式显示设备上的方法，例如早期的 CRT 电脑显示器
逐行扫描（Progressive）
- 通常从上到下地扫描每帧图像，这个过程消耗的时间比较长，占用的频宽比较大，所以在频宽不够时，很容易因为阴极射线的荧光衰减在视觉上产生闪烁的效应

老电视视频中物体在移动时会出现条纹的原因

相比逐行扫描，隔行扫描占用带宽比较小。扫描设备会交换扫描偶数行和奇数行，同一张图像要刷两次，所以就产生了条纹。

早期的显示器设备刷新率比较低，所以不太适合使用逐行扫描，一般都使用隔行扫描。在隔行扫描的时候，常见的分辨率描述是 720i、1080i，“i”就是 Interlaced。由于逐行扫描显示的刷新率的提高，使用者已经不会感觉到屏幕闪烁了。因此，逐行扫描越来越常见，即经常见到的 720p、1080p。

# 帧率

帧率（FrameRate），指一秒钟刷新的视频图像帧数（Frames Per Second），视频一秒钟可以刷新多少帧，取决于显示设备的刷新能力。不同时代的设备，不同场景的视频显示设备，刷新的能力也不同，所以针对不同的场景也出现了很多种标准。

常见标准的帧率：

NTSC 标准的帧率是 30000/1001，大约为 29.97 fps
PAL 标准的帧率是 25/1，为 25 fps
QNTSC 标准的帧率是 30000/1001，大约为 29.97 fps
QPAL 标准的帧率是 25/1，为 25 fps
SNTSC 标准的帧率是 30000/1001，大约为 29.97 fps
SPAL 标准的帧率是 25/1，为 25 fps
FILM 标准的帧率是 24/1，为 24 fps
NTSC-FILM 标准的帧率是 24000/1001，大约为 23.976 fps

为什么 NTSC 标准的分辨率都不是整除的帧率，分母都是 1001？

NTSC 制式的标准为了解决因为色度和亮度频率不同引起失真色差的问题，将频率降低千分之一，于是就看到了有零有整的帧率。

# 图像分辨率与比例

分辨率
- 分辨率通常由宽、高与像素点占用的位数组成，计算方式为图像的宽乘以高
- 一般，分辨率越高代表图像质量越好，越能看到图像的更多细节，文件也就会越大
显示宽高比（DAR，Display Aspect Ratio），是指显示器或视频显示设备的显示宽高比。与之相对的是视频本身的宽高比（PAR，Pixel Aspect Ratio）

# 音频

# 音频采样数据格式

音频采集基本流程：先采集到模拟信号，然后通过 ADC（模数转换）将模拟信号转换成数字信号以后，再通过 PCM（Pulse Code Modulation）脉冲编码调制对连续变化的模拟信号进行采样、量化和编码转换成离散的数字信号，从而实现音频信号的采集。

PCM 文件就是未经封装的音频原始文件，或者叫做音频“裸数据”。不同的扬声器、耳机设备，甚至是声卡输出设备，对音频的裸数据支持的情况不一样，有的设备支持单精度浮点型数据、有的设备支持双精度浮点型数据、有的设备支持无符号型数据、有的设备支持有符号型数据。因为输出的数据类型的支持不同，所以 PCM 采样数据的格式在输出之前，需要转换一下。这些数据的格式通常称之为采样数据格式。

# 音频采样频率

通常人耳能够听到的频率范围是在 20Hz ～ 20kHz 之间，为了保证音频不失真，音频的采样频率通常应该在 40kHz 以上，而理论上采样率大于 40kHz 的音频格式都可以称之为无损格式。

数字音频领域常用的采样率与对应的使用场景：

8000 Hz 主要是电话通信时用的采样率，对于传达人们说话时的声音已经足够了
11025 Hz、22050 Hz 主要是无线电广播用的采样率
44100 Hz 常用于音频 CD，MP3 音乐播放等场景
48000 Hz 常用于 miniDV、数字电视、DVD、电影和专业音频等设备中

# 音频的声道与布局

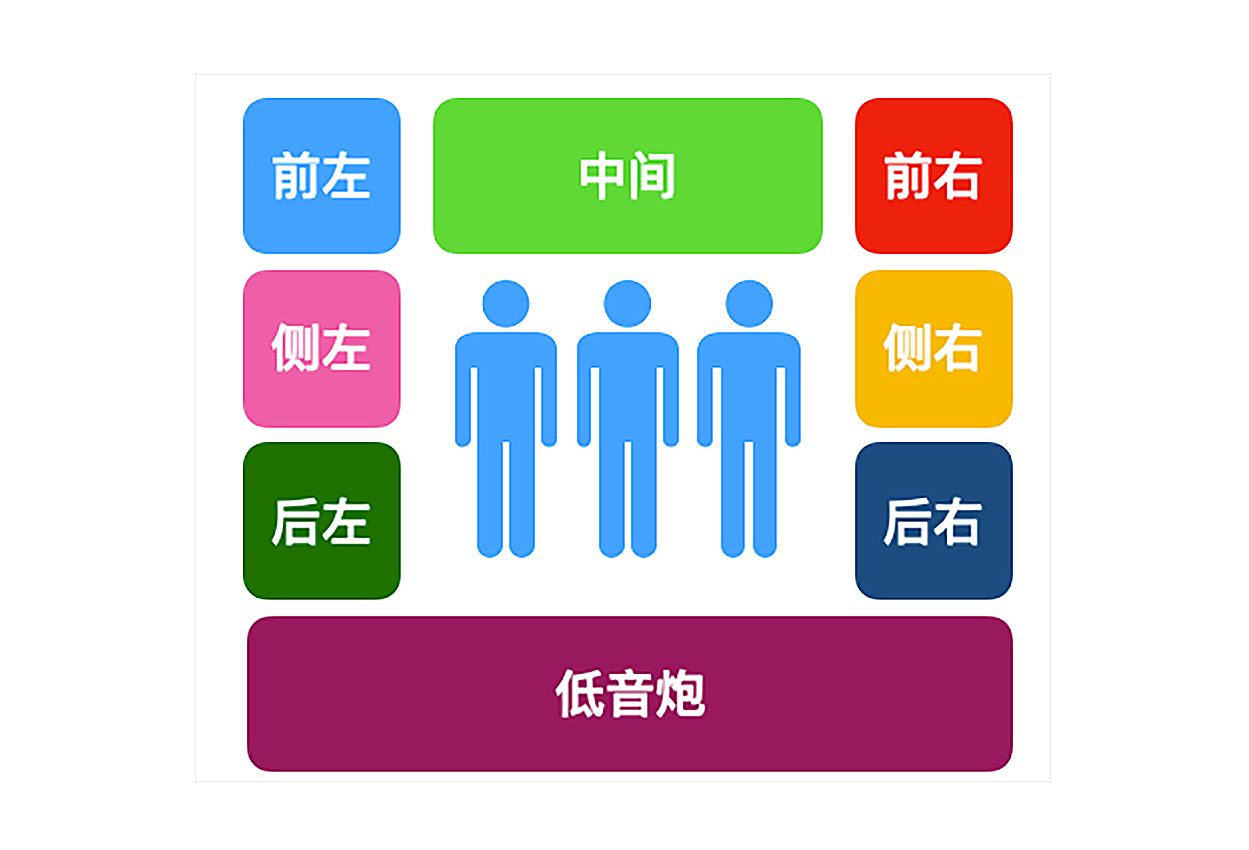

采集不同方位的声源，然后通过不同方位的扬声器播放出来就产生了不同的声道。

# 音频采样位深度

采样的位深度，也叫采样位深，它决定了声音的动态范围。常见的 16 位（16bit）可以记录大概 96 分贝（96dB）的动态范围，也可以理解为每一个比特大约可以记录 6dB 的声音。

位深度并不是越大越好，也不是越小越好，不同的场景有不同的应用。

通常为了高保真，会选择使用 32bit，甚至 64bit 来表示音频。而常规音频通话使用 16bit 来表示即可，当然条件有限的话，8bit 也可以，但它是底线，8bit 的音频表示，听起来有时候会比较模糊。

# 音频的码率

按照某种频率计算一定数据量的单位，常用的码率统计时间单位为秒，所以码率也就是一秒钟的数据量，通常用 bps（bits per second）来表示，也就是每秒钟有多少位数据。而平时所说的码率，可以简单理解为每秒钟存储或传输的编码压缩后的数据量。

音频的码率可以间接地表示音频的质量，一般高清格式的码率更高。

# 音频的编解码

音频在传输和存储时，如果直接存储 PCM 音频数据的话，消耗的带宽或者存储空间会比较多，所以我们为了节省传输带宽或者存储，通常会选择对音频数据做编码压缩处理。

常见的音频编码有 AAC、MP3、AC-3、OPUS，个别地方还可能会使用 WMA，但是从兼容性来看，AAC 和 OPUS 更出众一些。目前 AAC 应用于众多音乐播放器和音乐格式封装中，OPUS 常见于语音通信中。

编码应用场景：

AAC：适合做音乐压缩，支持的音质与硬件兼容性更好一些
MP3：音频编码压缩方式相对于 AAC 性价比低一些
AC-3：效果更好，兼容性略差
OPUS：适合做音频通话，兼容性好

# 音视频的封装与转码

视频转码主要涉及编码压缩算法（Encoding）、格式封装操作 (Muxing)、数据传输 (如 RTMP、RTP)、格式解封装（Demuxing）、解码解压缩算法（Decoding）几方面的操作。这些操作需要一个共识的协定，所以通常音视频技术都会有固定的参考标准，如封装格式标准、编解码操作标准、传输协议标准等等。

将视频流、音频流写入到一个封装容器中之前，需要先弄清楚这个容器是否支持当前的视频流、音频流数据。

# 音视频编解码

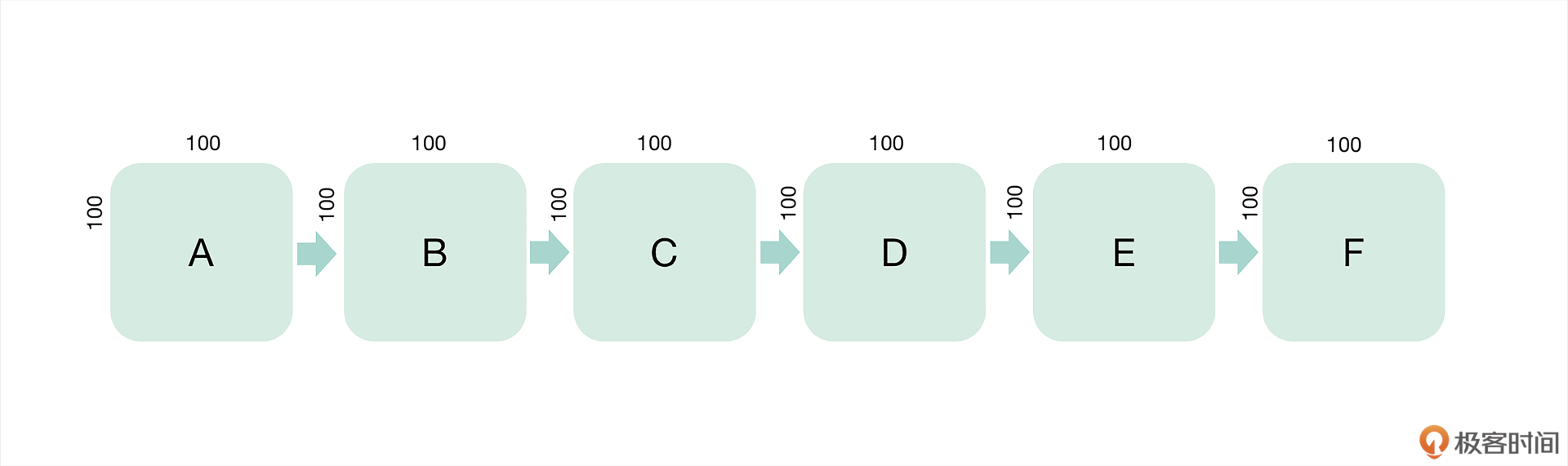

音频是连续的采样序列，而视频则是连续的图像序列，这些序列是有前后关系的。如，有一个 6 帧的连续视频图像，每一帧都是宽 100、高 100 的画幅，在每一帧的正中央都有一个字母在变化。遇到这种情况时，如果每一帧图像全都做传输或存储操作的话，占用的带宽或空间都会很大。

为了节省空间，可以来分析一下图像的规律。6 帧图像大范围是相同的，只有正中心的小部分内容是变化的，可以推论，刷新第一帧图像后，从第二帧开始，只要刷新正中心字母区域的内容即可。即局部更新，只需要逐步更新 A、B、C、D、E、F 的区域就可以，在传输内容的时候既节省带宽，又能在存储内容的时候节省画幅的数据存储空间。

在视频里不仅仅有内容的更新，还涉及内容位置的运动等变化，所以视频内容更新的算法会更复杂一些。在做视频压缩的时候，就拿前面的这个例子来说，需要有一个参考帧，这里参考的是第一帧，后面每一帧都参考前面一帧做了局部更新。而视频图像序列不能只做局部更新，因为里面的目标对象还会运动，所以不仅可以前向做参考，还有可以做双向参考的技术。在这个过程中就涉及了图像的类型，通常遇到的是这三类帧：I 帧、P 帧和 B 帧。

I 帧作为关键帧，仅由帧内预测的宏块组成。而 P 帧代表预测帧，通过使用已经编码的帧进行运动估计，B 帧（双向预测帧） 则可以参考自己前后出现的帧。如果比较 IBP 帧包所占空间大小的话，通常是 I 帧＞ P 帧＞ B 帧，所以适当地增加 B 帧可以减少视频流占用的带宽或者存储空间。

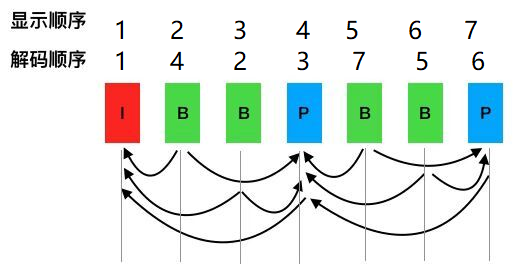

I、P、B 帧在视频解码显示时的顺序：

解码顺序是 1423756，但是显示顺序却是 1234。当编码中存在 B 帧的时候，因为解码需要双向参考帧，所以需要多缓存几帧作为参考数据，从而也就带来了一定的显示延迟。所以在实时直播场景下，参考标准中推荐的做法通常是不带 B 帧。

在视频编码时，因为图像的画面以及图像中对象运动的复杂程度比较高，为了保证清晰度，运动的图像组中通常也会包含更多的图像运动参考信息，所以压缩难度也提升了很多，压缩后的视频码率也就变得比常规图像更高一些，这个码率的波动通常时高时低，具有可变性，一般称之为可变码率（VBR）。

在有些直播场景下，因为一个传输信号通道中会携带多条流，为了确保多条流在同一个信号通道中互不干扰，一般会要求编码时采用恒定码率的方式（CBR）。但是如果采用 CBR 的话，画质往往会有一些损耗。

# 视频封装

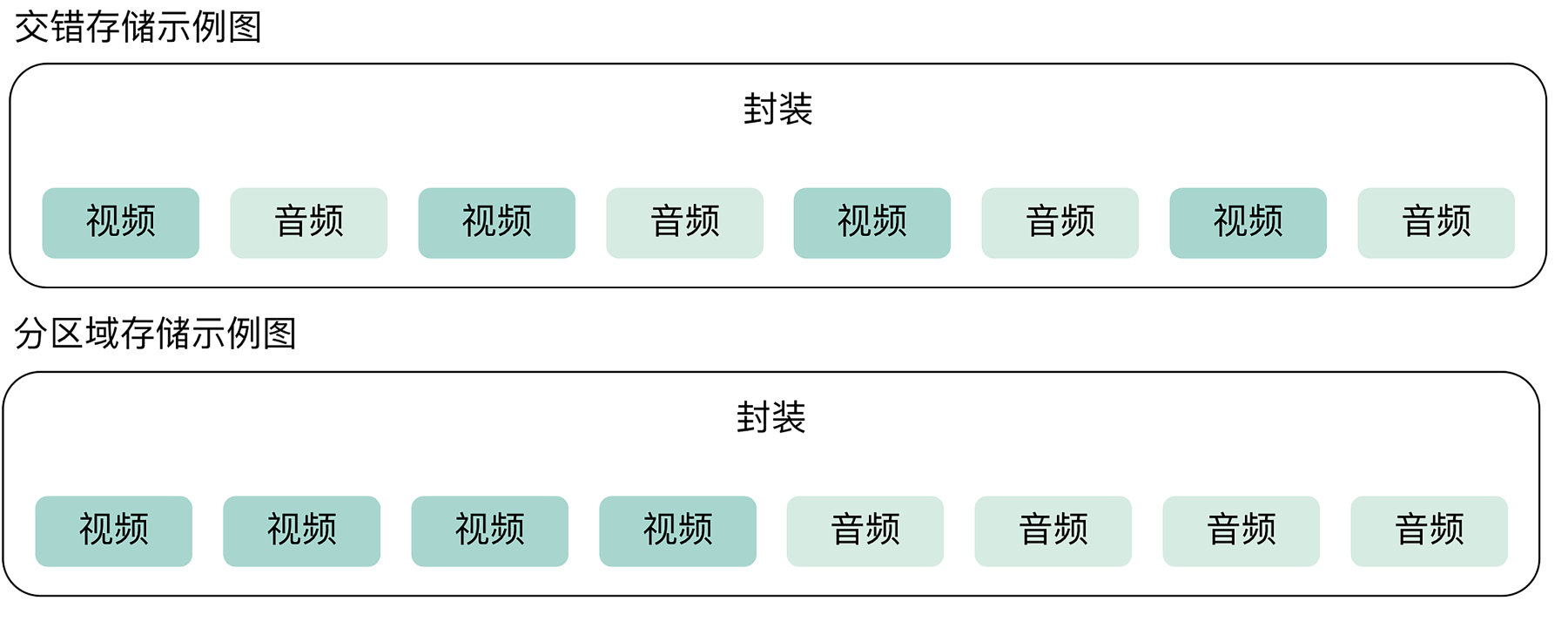

在容器格式的内部会存储音频、视频的数据，这些数据可以称之为视频流、音频流。音视频流在容器中的存储形式有两种，既可以交错式存储，也可以是不同类型的流单独存储在自己的连续区域。

# 封装容器格式：MP4

MP4 格式是最常见的多媒体文件格式，其跨平台性、兼容性都很好。

MP4 格式标准为 ISO-14496 Part 12、ISO-14496 Part 14：

MP4 文件由许多个 Box 与 FullBox 组成
- 每个 Box 由 Header 和 Data 两部分组成
  - Header 包含了整个 Box 的长度的大小（Size）和类型（Type）
    - 当 Size 等于 0 时，代表这个 Box 是文件中的最后一个 Box
    - 当 Size 等于 1 时说明 Box 长度需要更多的 bits 位来描述，在后面会定义一个 64bits 位的 largesize 用来描述 Box 的长度
    - 当 Type 为 uuid 时，说明这个 Box 中的数据是用户自定义扩展类型
  - Data 为 Box 的实际数据，可以是纯数据，也可以是更多的子 Box
  - 当一个 Box 中 Data 是一系列的子 Box 时，这个 Box 又可以称为 Container Box
- FullBox 则是 Box 的扩展，在 Box 结构的基础上，在 Header 中增加 8bit 位 version 标志和 24bit 位的 flags 标志

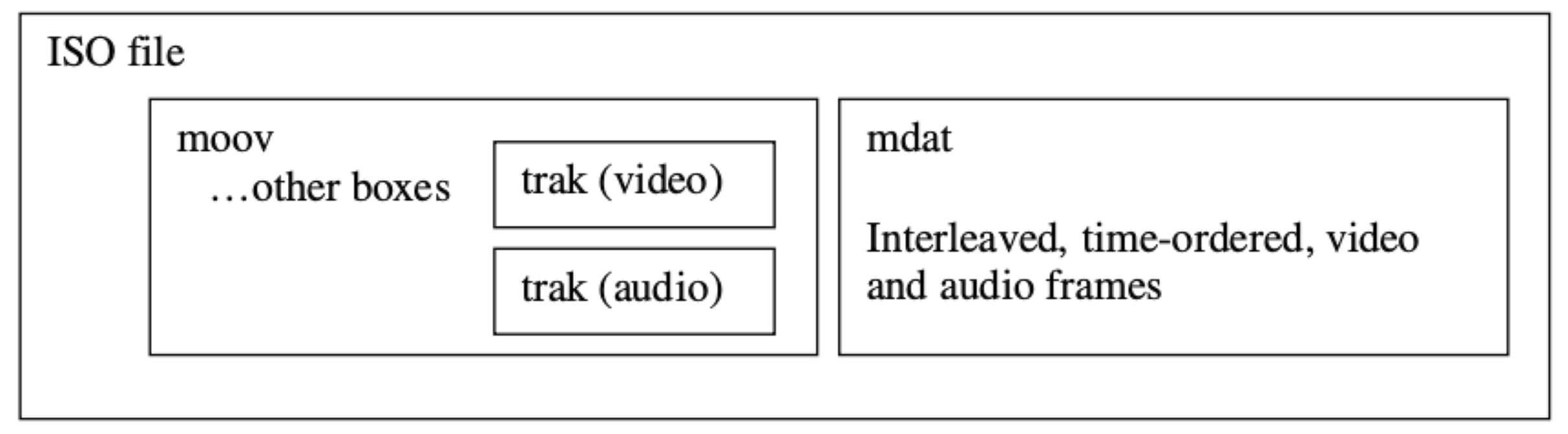

MP4 封装格式中，经常会遇到 moov box 和 mdat box。存储音频和视频数据的索引信息的是 moov box，音频和视频的索引信息在 moov 中分别存储在不同的 trak 里面。每个 trak 里面会保存对应的数据采样相关的索引信息。通过获得 moov 中的索引信息，才能从 mdat 中读取音视频数据。因此，MP4 文件中的 moov 信息是必不可少的。如果缺少 moov 信息，这个 MP4 文件将无法被成功打开。
