业余无线电--ISS篇

0x01 背景

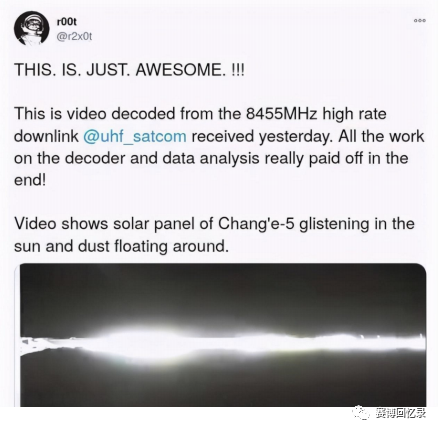

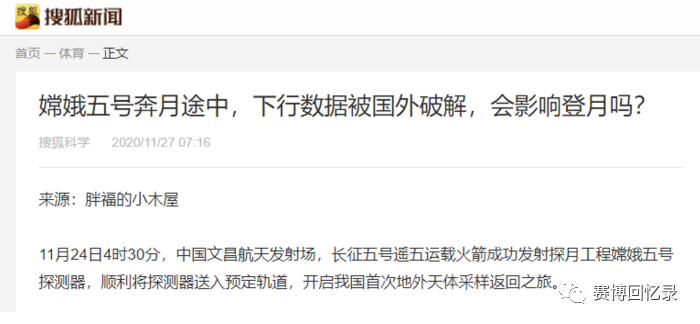

前段时间，一则新闻窜上热搜，说是国外某网友接收到了嫦娥五号的下行信号并成功解码信号还原出了五号飞船舱外摄像头画面。一时间，各种国家安全论闹得沸沸扬扬。

其实，接收解码该类信号并不复杂，只需要百来块人民币的成本。正好前段时间参与了国际空间站针对业余无线电爱好者的 SSTV 信号广播活动，借这个案例做一下科普，如果你也感兴趣可以参考下面说明进行复现（如使用无线电设备，请先获取无线电执照与电台执照，合法持有并使用）

0x02 准备工作

卫星相关

• 卫星跟踪：(Android) https://www.heavens-above.com/main.aspx ;(Win) http://gpredict.oz9aec.net/ ;(iOS)satsat或者key guide
• 卫星频率：根据ariss官方公布可知为145.8MHz，PD120模式 http://ariss-sstv.blogspot.com/2020/11/mai-75-dec-1-2.html 其余卫星可通过 satsat 等应用、搜索引擎查询

信号接收

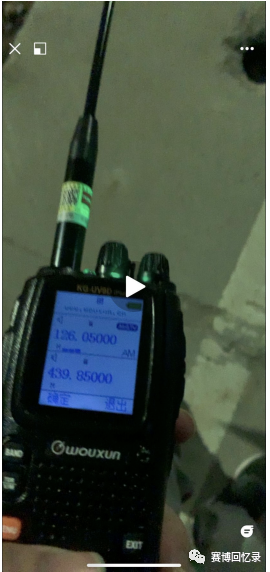

• 无线电手台：我是用的是国产欧讯 KG-UV9D(plus)，支持上述频率接收的其他SDR、手台、短波台皆可
• 天线：DIAMOND SRH789 拉杆天线（由于国际空间站发射功率为20W，一般手台原装天线都可进行接收，有条件可购买手持或架设带电机转向的八木天线）

信号解码

• Mmsstv (Win， https://hamsoft.ca/pages/mmsstv.php )
• SSTV（iOS/macOS，不是很推荐，贵 https://www.blackcatsystems.com/software/sstv.html）
• Robot36 (Android，有需要可留言，后续通过附件发布)
• DrioidSSTV (Android，有需要可留言，后续通过附件发布)

信号录制

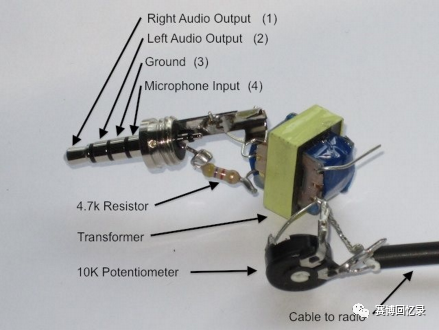

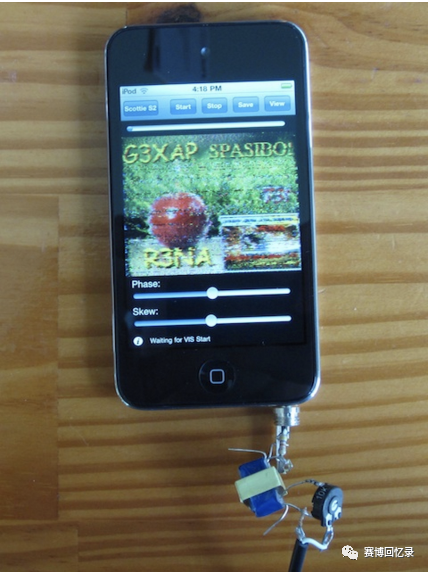

• iPhone 或者其他录音设备，有条件的可以做这么一条转接线，直接录制手台信号，避免周边噪音 http://www.blackcatsystems.com/ipad/iPad_iPhone_iPod_Touch_Microphone_Wiring.html

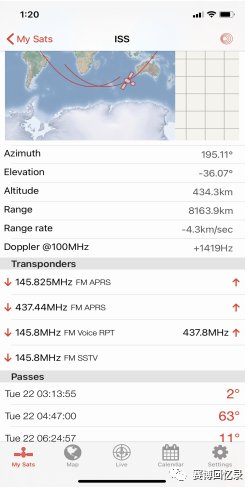

软硬件准备完毕，现在开始确认时间 通过 ISS 官方渠道，确认国际空间站无线电模块发射时间，根据自己所在地时区进行转换。根据卫星跟踪软件，确认上述发射时间内，卫星过境时间及仰角，尽可能选择大仰角时间进行信号接收（大仰角可尽可能避免高楼阻挡，如下图 63° 时的4点47分是一个比较好的接收时间）。

0x03 实际接收与解码

144MHz上多普勒效应( https://zh.wikipedia.org/wiki/%E5%A4%9A%E6%99%AE%E5%8B%92%E6%95%88%E5%BA%94 )并不明显，实测几乎无影响，如后续在43MHz上接收，需注意调整频率。

提前打开手台，并调整静噪等级至0或者关闭静噪，以便于及时收听到信号，避免因信号接收强弱、多播效应等造成接收中断问题。

根据卫星角度与当地实际位置（此处夸一夸sky guide，可以利用手机陀螺仪与定位，实时查看卫星位置），保持天线始终指向卫星，以获取最佳接收效果。

接收时，打开手机录音机，将音频录制下来。

接收完毕，将录音文件导入电脑，使用系统混音器，使得音频播放软件声音可以直接被 mmsstv 收到，正确设置编码模式的情况下 mmsstv 会自行解码，此时可得到解码后图片。或者直接播放该录音使用 robot36 进行解码。

根据实际测试，使用混音器效果最佳（背景干扰最小）。

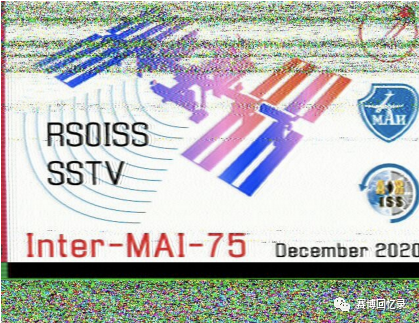

下图为我接收到的信号解码图片（信号音频见附件，如果附件没有私我获取）：

0x04 写在最后

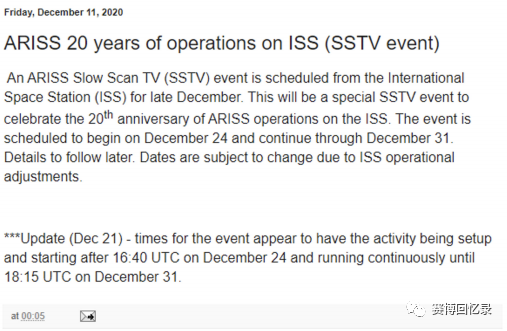

在写此文时发现 ISS 国际空间站庆祝20周年，12月14号又要搞事啦！感兴趣同学可以动手自己尝试， 具体信息如下：

来源：http://ariss-sstv.blogspot.com/2020/12/ariss-20-years-of-operations-on-iss.html

最后，如果有感兴趣的同学留个言或点个赞，看情况是否继续分享无线电考证相关流程、经验
