字扩展与位扩展

字扩展与位扩展

简介：本文以最通俗易懂的语言来教会大家，如果快速学会字扩展与位扩展的题目

位扩展

具体题目举例子

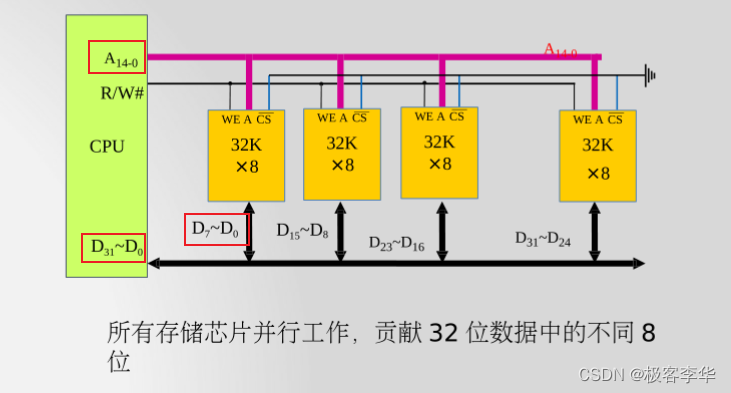

以这个题为例子，比如32K x 8,32K属于字,8属于位，这里的位扩展就是把8变成了32，题目里面数偶读有4片32K x 8的芯片，所以，图中画了4片。

对于32k= 215，所以上面的A的下标就是14~0（下标从0开始），因为是32K，然后4片，所以每一片分配8位，于是对于D有，第一片，D7~D0。

然后其他部分就是默认写法。

字扩展

具体题目举例子

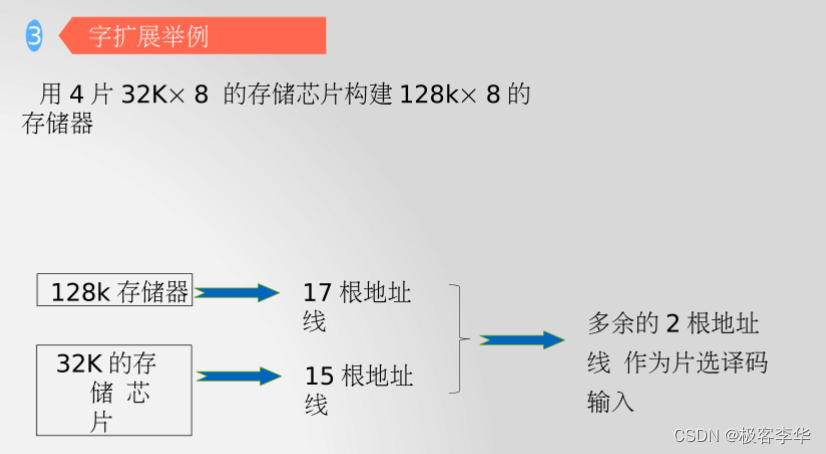

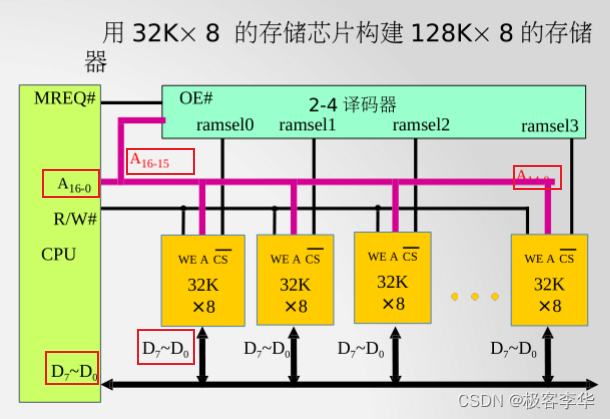

以这题目为例子，用32K x 8到128K x 8,然后32K->128K,215->217,增加了两位，所以上图的A16-15才会指向上面，这两位就是新增给编译器的，就是编译器中的2的来源,然后这4就是扩展了4倍， 所以上面的编译器就是2-4,然后最右边的挡住的部分是A14-0长度为15,扩展之后的长度,由于位是8,所以下面的D为D7~D0，再由于是字扩展，所以下面的每块都一样,都是D7~D0。
