常见CAN通信错误与故障排查技巧

1、常见的CAN通信错误类型

位错误（Bit Error）

位错误指的是CAN总线传输中，某个节点接收到的位与发送节点发送的位不一致。通常是由于信号干扰、噪声或时钟同步问题引起的。

常见原因：电磁干扰（EMI）、时钟偏移、物理连接问题（如电缆老化、接触不良）。

排查技巧：

• 检查总线连接是否牢固，线缆是否有损坏或松动。
• 使用示波器查看CAN信号波形，确认信号是否清晰。
• 确保CAN节点的时钟频率和同步设置正确。

帧格式错误（Frame Error）

帧格式错误发生在数据帧的结构部分不符合CAN协议标准时。例如，数据长度字段错误，CRC校验失败等。

常见原因：硬件或软件错误、数据解析问题、协议不匹配。

排查技巧：

• 检查硬件是否存在故障，特别是CAN控制器和驱动芯片。
• 确认数据帧结构是否符合CAN协议的规范，尤其是在开发自定义数据帧时。
• 使用协议分析仪或调试工具查看发送的CAN帧是否有误。

CRC错误（CRC Error）

CRC错误发生在数据传输过程中，接收端计算出的CRC值与发送端计算的CRC值不匹配时。

常见原因：通信线路噪声、信号干扰、时序错误。

排查技巧：

• 检查通信线路的物理连接，确保线路完整且没有松动。
• 使用示波器分析CAN总线的波形，检查信号质量。
• 调整节点的波特率，减少信号传输错误。

确认错误（Acknowledge Error）

当CAN总线上的节点未能正确接收到某个数据帧的确认信号时，会发生确认错误。发送节点发送的消息没有被接收节点确认。

常见原因：接收节点无法正确接收消息（由于硬件问题、负载过重等），或者接收节点超时未发送确认信号。

排查技巧：

• 检查接收节点是否在线，或者其状态是否正常。
• 使用诊断工具查看接收节点的错误状态。
• 重新启动节点或检查硬件故障。

总线错误（Bus Error）

总线错误通常表示CAN总线处于异常状态，可能由于某些节点的错误状态或总线冲突引起。

常见原因：总线终端电阻不匹配、多个设备同时驱动总线、硬件故障、物理层问题。

排查技巧：

• 确认CAN总线的两端是否有终端电阻（通常是120Ω）。
• 检查所有CAN节点的电源和接地连接，避免不稳定的电源引起总线干扰。
• 使用总线诊断工具检查错误帧的来源，找出异常的节点。

过载错误（Overload Error）

过载错误发生在CAN控制器因接收到过多的数据帧或过快的帧而无法及时处理时。CAN控制器会进入过载错误状态，暂时停止数据传输。

常见原因：CAN总线上的节点发送数据过于频繁，导致某些节点无法及时处理。

排查技巧：

• 检查数据帧的发送频率，确保节点的发送频率适当。
• 使用软件或硬件来限流数据发送，避免节点过载。
• 监控节点的处理能力和CPU使用情况，检查是否存在性能瓶颈。

冗余错误（Stuff Error）

在CAN协议中，如果连续5个相同的位值（例如5个“1”或5个“0”）在数据中出现时，会插入反码位（stuff bit）。冗余错误指的是反码位没有按规范插入，导致数据出错。

常见原因：硬件故障或协议实现不当。

排查技巧：

• 检查CAN控制器的硬件实现，确保反码位正确插入和删除。
• 确认节点的CAN协议实现符合标准。

2、故障排查的常用工具

示波器

用于查看CAN信号的波形，可以分析信号质量、时序、噪声干扰等问题。

检查CANH、CANL信号的电压波形，确认是否符合电气规范（如电平高低、边缘清晰度）。

CAN分析仪

可以监控和记录CAN总线的通信数据，分析每一帧的内容，帮助发现帧格式错误、CRC错误、位错误等问题。

常用的工具有Vector CANoe、PEAK System的PCAN-USB等。

协议分析器

用于检测总线上的通信协议是否符合标准，并排除协议级错误。

该工具还可以帮助分析总线的负载情况、发送频率等。

诊断工具

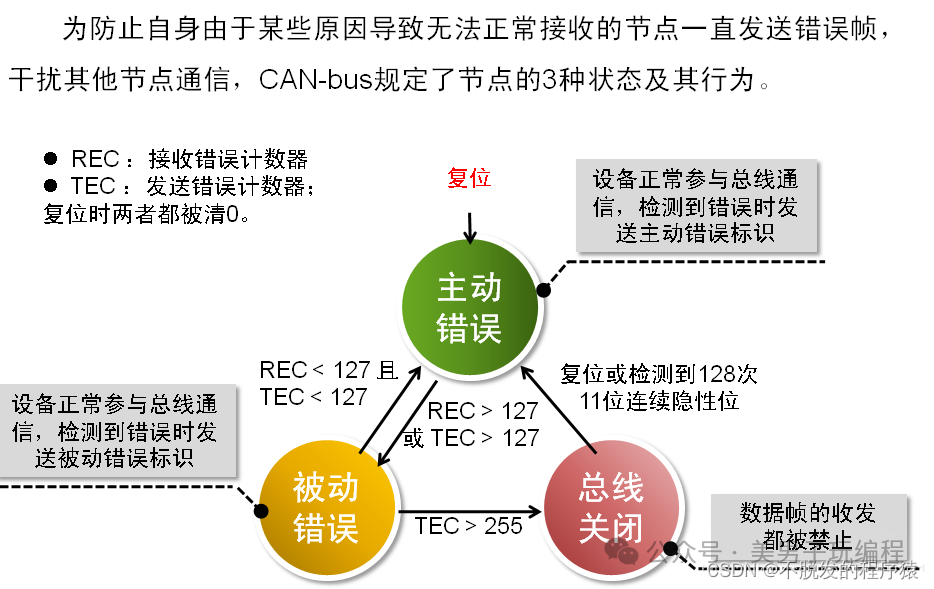

大多数CAN控制器都提供了硬件错误诊断功能，可以通过诊断工具查询错误信息（如错误计数器、总线状态等）。

3、排查流程

检查物理连接

确保CAN线缆连接牢固，终端电阻正确安装（120Ω）。

检查节点的电源和地线，确保稳定。

分析错误状态

使用CAN分析仪或诊断工具获取CAN错误状态信息，查看错误帧类型及其频率。

根据错误码确定问题类型（如位错误、帧格式错误等）。

测试各个节点

分析每个节点的通信状态，检查是否有节点因过载或硬件故障导致错误。

可以尝试暂时移除一个节点，排查问题是否仍然存在。

信号质量检查

使用示波器查看CAN总线的波形，检查是否有干扰或噪声。

确认时序是否符合规范，边缘是否清晰。

调整波特率

如果出现过多的CRC错误或同步问题，尝试调整波特率，减少信号误差。

逐步排除法

如果问题复杂，逐步排除每个可能的故障点。例如，从硬件连接到软件协议实现，从物理层到应用层逐一排查。

掌握CAN协议的基本原理和常见错误类型，将有助于在开发和调试过程中快速解决问题。
