Python从0到100（八十九）：Resnet、LSTM、Shufflenet、CNN四种网络分析及对比

为了进一步探索不同网络结构在WISDM数据集上的表现，本文将继续深入研究，将训练模型推广到其他网络结构中，包括ResNet、LSTM和ShuffleNet，并通过仿真实验对比这些网络在WISDM数据集上的训练效果。

一、四种网络的结构及介绍

1.ResNet

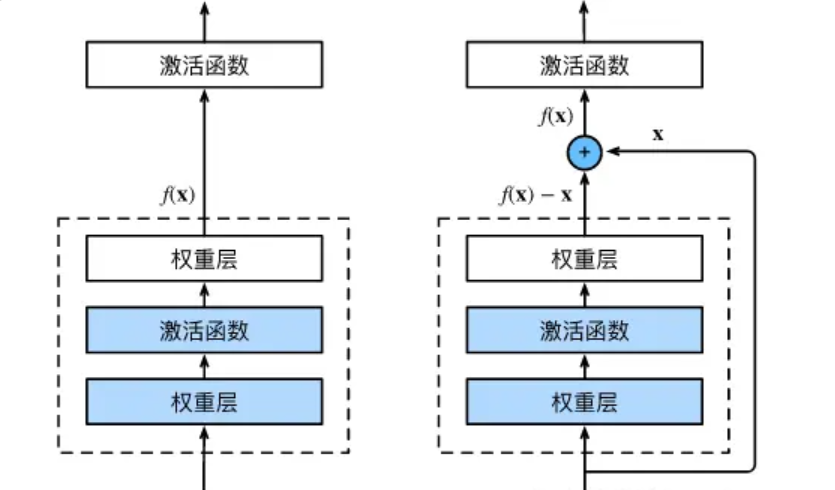

残差网络（ResNet）通过引入“残差学习”的概念，解决了深度神经网络训练困难的问题。其核心思想是通过残差块（Residual Block）将输入直接与输出相加，从而缓解梯度消失问题，使得网络可以训练得更深。

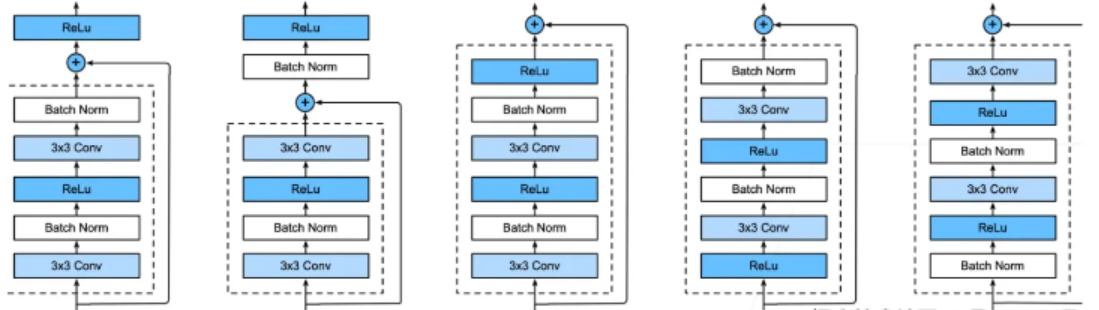

ResNet沿用了VGG完整的3 × 3卷积层设计。残差块里首先有2个有相同输出通道数的3 × 3卷积层。 每个卷积层后接一个批量规范化层和ReLU激活函数。 然后我们通过跨层数据通路，跳过这2个卷积运算，将输入直接加在最后的ReLU激活函数前。

核心思想：

· 残差块（Residual Block） ：输入通过一个或多个卷积层后，与输入相加，形成残差。这样做可以使得网络学习到的是输入和输出之间的残差，而不是直接学习输出，从而缓解了梯度消失问题，使得网络可以成功训练更深的模型。


优点：

· 通过残差学习，可以有效地训练更深的网络，提高了模型的性能。

· 网络结构易于拓展，可以构建更复杂的模型。

缺点：

· 虽然缓解了梯度消失问题，但在某些情况下仍然可能遇到梯度爆炸的问题。

· 模型参数较多，需要较大的数据集进行训练。

网络结构：

ResNet(

  (layer1): Sequential(

    (0): Block(

      (block): Sequential(

        (0): Conv2d(1, 64, kernel_size=(3, 1), stride=(2, 1), padding=(1, 0))

        (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)

        (2): ReLU()

        (3): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1))

        (4): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)

      )

      (short): Sequential(

        (0): Conv2d(1, 64, kernel_size=(3, 1), stride=(2, 1), padding=(1, 0))

        (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)

      )

2.长短期记忆网络（LSTM）

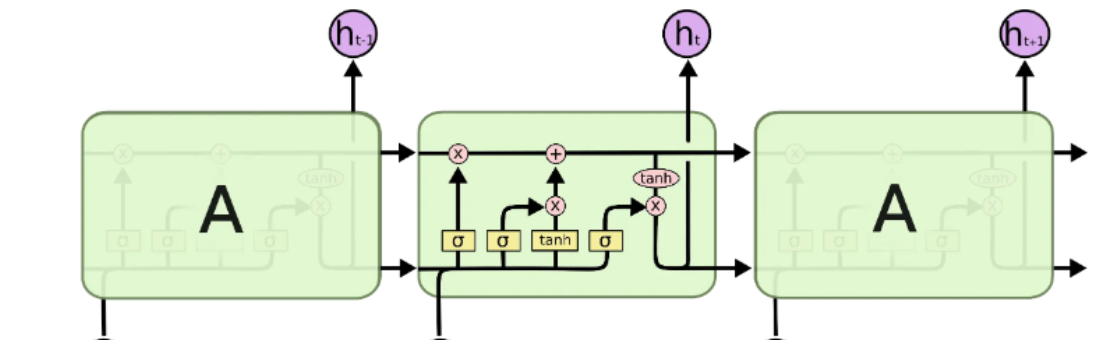

LSTM是一种特殊的循环神经网络（RNN），通过引入门控机制（输入门、遗忘门和输出门）和记忆单元，能够学习长期依赖信息，特别适合处理时间序列数据。


核心思想：

· 门控机制（Gating Mechanism） ：LSTM通过引入输入门、遗忘门和输出门来控制信息的流动，解决了传统RNN的短期记忆问题。

· 记忆单元（Memory Cell） ：LSTM的核心是记忆单元，它可以添加或移除信息，从而实现长期记忆。

优点：

· 能够处理长期依赖问题，适用于时间序列数据。

· 通过门控机制，可以有效地避免梯度消失和梯度爆炸问题。

缺点：

· 参数数量较多，训练时间较长。

· 门控机制增加了模型的复杂度。

网络结构：

LSTM(

(lstm): LSTM(3, 512, num_layers=2, batch_first=True)

(fc): Linear(in_features=512, out_features=6, bias=True)

)

3.ShuffleNet

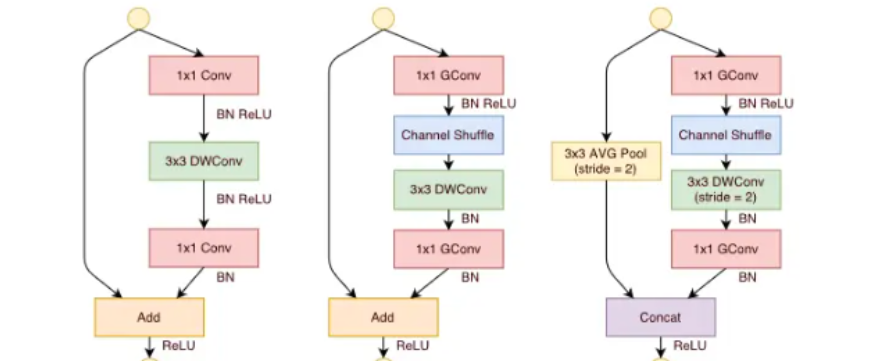

ShuffleNet是一种高效的卷积神经网络，通过分组卷积和通道洗牌操作减少计算量，同时保持较高的准确率。

核心思想：

· 分组卷积：将输入通道分成多个组，每组独立进行卷积操作，然后合并结果。这样可以减少计算量和参数数量。

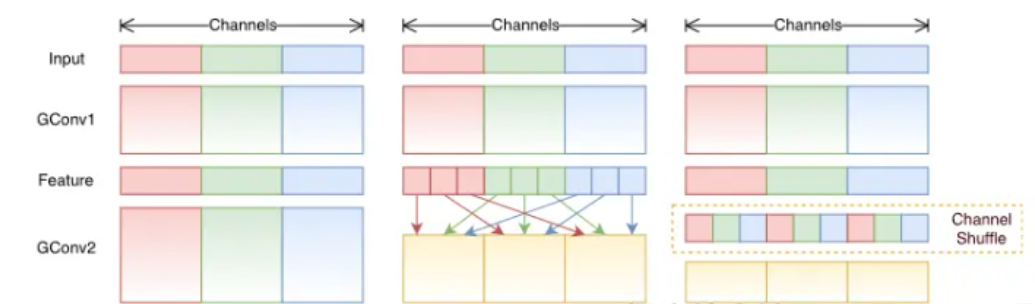

· 通道洗牌：在分组卷积后，通过通道洗牌操作重新混合不同组的特征图，以保持特征的多样性。


优点：

· 计算效率高，适用于资源受限的环境。

· 通过通道洗牌操作，可以在减少计算量的同时保持特征的多样性。

缺点：

· 虽然减少了计算量，但在某些复杂任务上可能不如其他网络结构表现出色。

· 分组卷积可能会牺牲一定的模型性能。

网络结构：

ShuffleNet(

  (layer): Sequential(

    (0): Conv2d(1, 1, kernel_size=(3, 1), stride=(2, 1), padding=(1, 0))

    (1): Conv2d(1, 64, kernel_size=(1, 1), stride=(1, 1))

    (2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)

    (3): ReLU()


    (19): ChannelShuffleModule()

  )

  (ada_pool): AdaptiveAvgPool2d(output_size=(1, 3))

  (fc): Linear(in_features=1536, out_features=6, bias=True)

)

4.CNN

CNN是一种深度学习模型，主要用于处理具有网格结构的数据，如图像和时间序列数据。其核心思想是利用卷积层（Convolutional Layer）提取局部特征，然后通过池化层（Pooling Layer）进行下采样以减少特征维度，最后通过全连接层（Fully Connected Layer）进行分类或回归。

CNN的典型结构包括多个卷积层、池化层和全连接层。以下是一个简单的CNN结构示例：

import torch.nn as nn

class CNN(nn.Module):
    def __init__(self, input_channels, num_classes):
        super(CNN, self).__init__()
        self.conv1 = nn.Conv2d(in_channels=input_channels, out_channels=32, kernel_size=3, stride=1, padding=1)
        self.relu = nn.ReLU()
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(in_channels=32, out_channels=64, kernel_size=3, stride=1, padding=1)
        self.fc1 = nn.Linear(64 * 7 * 7, 128)  # 假设输入图像大小为28x28
        self.fc2 = nn.Linear(128, num_classes)

    def forward(self, x):
        x = self.conv1(x)
        x = self.relu(x)
        x = self.pool(x)
        x = self.conv2(x)
        x = self.relu(x)
        x = self.pool(x)
        x = x.view(x.size(0), -1)  # 展平特征
        x = self.fc1(x)
        x = self.relu(x)
        x = self.fc2(x)
        return x

二、具体训练过程

1.Resnet

1.1 残差块（Block）

• Block 类是一个残差网络的基本构建块，它包含两个卷积层，分别后接批量归一化（BatchNorm）和ReLU激活函数。
• 第一个卷积层的卷积核大小为 (3, 1)，步长为 (stride, 1)，填充为 (1, 0)。
• 如果输入和输出的通道数不同，或者步长不为1，残差块会包含一个快捷连接（shortcut），它是一个1x1的卷积层，用于匹配通道数和步长。

class Block(nn.Module):
    def __init__(self, inchannel, outchannel, stride):
        super().__init__()
        self.block = nn.Sequential(
            nn.Conv2d(inchannel, outchannel, (3, 1), (stride, 1), (1, 0)),
            nn.BatchNorm2d(outchannel),
            nn.ReLU(),
            nn.Conv2d(outchannel, outchannel, 1, 1, 0),
            nn.BatchNorm2d(outchannel)
        )
        self.short = nn.Sequential()
        if (inchannel != outchannel or stride != 1):
            self.short = nn.Sequential(
                nn.Conv2d(inchannel, outchannel, (3, 1), (stride, 1), (1, 0)),
                nn.BatchNorm2d(outchannel)
            )

1.2 ResNet网络

• ResNet 类定义了整个网络结构，它由四个残差层（layer1 到 layer4）组成，每一层由多个残差块组成。
• 每一层的输出通道数分别是64, 128, 256, 和 512。每一层的第一个块的步长为2，用于下采样，其余块的步长为1。
• 网络的输入假设具有形状 [b, c, series, modal]，其中 b 是批次大小，c 是通道数，series 是序列长度，modal 是模态数（例如，图像的高度）。
• 网络最后使用一个自适应平均池化层（AdaptiveAvgPool2d）将特征图的大小调整为 (1, train_shape[-1])，然后通过一个全连接层（fc）输出类别预测。

class ResNet(nn.Module):
    def __init__(self, train_shape, category):
        super().__init__()
        self.layer1 = self.make_layers(1, 64, 2, 1)
        self.layer2 = self.make_layers(64, 128, 2, 1)
        self.layer3 = self.make_layers(128, 256, 2, 1)
        self.layer4 = self.make_layers(256, 512, 2, 1)
        self.ada_pool = nn.AdaptiveAvgPool2d((1, train_shape[-1]))
        self.fc = nn.Linear(512*train_shape[-1], category)

1.3 辅助方法

• make_layers 方法用于创建每个残差层中的多个残差块。它接受输入通道数、输出通道数、步长和块的数量作为参数，并返回一个由这些块组成的序列。

def make_layers(self, inchannel, outchannel, stride, blocks):
    layer = [Block(inchannel, outchannel, stride)]
    for i in range(1, blocks):
        layer.append(Block(outchannel, outchannel, 1))
    return nn.Sequential(*layer)

1.4 前向传播（Forward Pass）

• 在 forward 方法中，输入数据 x 会逐层通过残差层，然后通过自适应平均池化层和全连接层，最终输出类别预测。

def forward(self, x):
    out = self.block(x) + self.short(x)
    return nn.ReLU()(out)

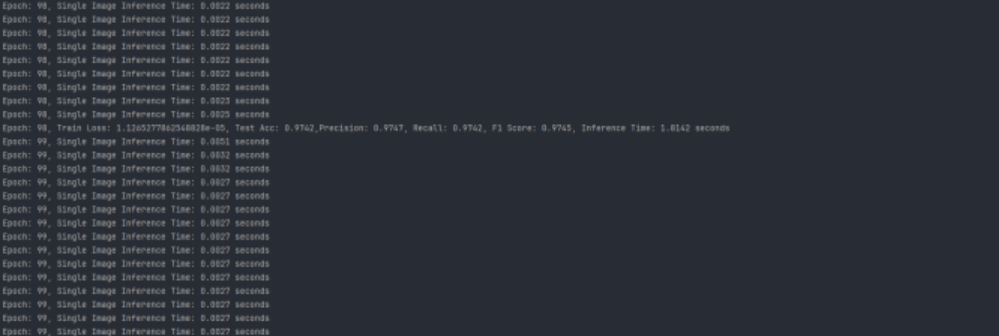

训练过程及结果


从训练得到的结果我们可以发现在准确率(Accuracy)、精确率(Precision)、召回率(Recall)、F1分数(F1-score)、参数量(Parameters)、推理时间(Inference Time) 六个维度上分别为：


2.LSTM

LSTM网络特别适合于处理和预测时间序列数据，因为它们可以捕捉长期依赖关系，在本次实验中可以发挥出其特点，我们首先使用用LSTM层来处理序列数据，然后使用全连接层来进行分类预测。通过选取序列最后一个时间步的隐藏状态来进行分类，这是处理序列数据的一个常见做法，尤其是当序列长度固定时。

2.1 LSTM类及网络层

我们使用LSTM 类继承自 nn.Module，构造函数 __init__ 接受两个参数：train_shape 和 category。

• train_shape 是训练数据的形状，这里假设它是一个包含序列长度和模态数的列表或元组。
• category 是类别的数量，即网络输出的维度，用于分类任务。

class LSTM(nn.Module):
    def __init__(self, train_shape, category):
        super().__init__()
        self.lstm = nn.LSTM(train_shape[-1], 512, 2, batch_first=True)
        self.fc = nn.Linear(512, category)

其中self.lstm 是LSTM层，其参数如下：

• train_shape[-1] 是输入特征的维度，即模态数。
• 512 是LSTM隐藏层的维度。
• 2 表示堆叠两个LSTM层。
• batch_first=True 表示输入和输出的张量的第一个维度是批次大小（batch size）。

self.fc 是一个全连接层，它将LSTM层的输出映射到类别空间。它的输入维度是512（LSTM隐藏层的维度），输出维度是 category。

2.3前向传播（Forward Pass）

forward 方法定义了数据通过网络的正向传播过程。输入 x 的形状假设为 [b, c, series, modal]，其中 b 是批次大小，c 是通道数（在这里为1，因为 squeeze(1) 被调用）。

x.squeeze(1) 将通道数维度移除，使得 x 的形状变为 [b, series, modal]。self.lstm(x) 将数据 x 通过LSTM层，输出一个包含隐藏状态和细胞状态的元组。

def forward(self, x):
    x, _ = self.lstm(x.squeeze(1))
    x = x[:, -1, :]
    x = self.fc(x)
    return x

训练过程及结果

从训练得到的结果我们可以发现在准确率(Accuracy)、精确率(Precision)、召回率(Recall)、F1分数(F1-score)、参数量(Parameters)、推理时间(Inference Time) 六个维度上分别为：


3.ShuffleNet

ShuffleNet通过深度可分离卷积和通道混合技术减少了模型的参数量和计算量，同时保持了较好的性能。这种卷积首先使用 groups 参数将输入通道分组，然后对每个组应用一个轻量级的 (kernel_size, 1) 卷积，接着是一个 1x1 的卷积来组合这些输出。在每个深度可分离卷积后面，紧跟着一个批量归一化层、一个ReLU激活函数和一个通道混合模块。

1. ChannelShuffleModule类

ChannelShuffleModule 是一个通道混合模块，它接收一个张量作为输入，并将其通道按照指定的组数进行重组和混合。在构造函数中，channels 是输入张量的通道数，groups 是要将通道分成的组数。

forward 方法首先将输入张量重塑为 (batch, groups, channel_per_group, series, modal) 的形状，然后通过 permute 重新排列这些组，最后再将其重塑回 (batch, channels, series, modal) 的形状。

class ChannelShuffleModule(nn.Module):
    def __init__(self, channels, groups):
        super().__init__()
        '''
            channels: 张量通道数
            groups: 通道组数【将channels分为groups组去shuffle】
        '''
        assert channels % groups == 0
        self.channels = channels
        self.groups = groups
        self.channel_per_group = self.channels // self.groups

2. ShuffleNet类

ShuffleNet 类继承自 nn.Module，定义了ShuffleNet的主体结构。

构造函数 __init__ 接受 train_shape（训练样本的形状）、category（类别数）和 kernel_size（卷积核大小）作为参数。

self.layer 是一个由多个卷积层、批量归一化层、ReLU激活函数和通道混合模块组成的序列。这些层按照顺序执行，逐步增加网络的深度并减少特征图的尺寸。

class ShuffleNet(nn.Module):
    def __init__(self, train_shape, category, kernel_size=3):
        super(ShuffleNet, self).__init__()
        self.layer = nn.Sequential(
            nn.Conv2d(1, 1, (kernel_size, 1), (2, 1), (kernel_size // 2, 0), groups=1),
            nn.Conv2d(1, 64, 1, 1, 0),
            nn.BatchNorm2d(64),
            nn.ReLU(),
            ChannelShuffleModule(channels=64, groups=8),

            nn.Conv2d(64, 64, (kernel_size, 1), (2, 1), (kernel_size // 2, 0), groups=64),
            nn.Conv2d(64, 128, 1, 1, 0),
            nn.BatchNorm2d(128),
            nn.ReLU(),
            ChannelShuffleModule(channels=128, groups=8),

            nn.Conv2d(128, 128, (kernel_size, 1), (2, 1), (kernel_size // 2, 0), groups=128),
            nn.Conv2d(128, 256, 1, 1, 0),
            nn.BatchNorm2d(256),
            nn.ReLU(),
            ChannelShuffleModule(channels=256, groups=16),

            nn.Conv2d(256, 256, (kernel_size, 1), (2, 1), (kernel_size // 2, 0), groups=256),
            nn.Conv2d(256, 512, 1, 1, 0),
            nn.BatchNorm2d(512),
            nn.ReLU(),
            ChannelShuffleModule(channels=512, groups=16)
        )
        self.ada_pool = nn.AdaptiveAvgPool2d((1, train_shape[-1]))
        self.fc = nn.Linear(512*train_shape[-1], category)

3. 前向传播（Forward Pass）

• forward 方法定义了数据通过网络的正向传播过程。
• 输入 x 的形状假设为 [b, c, series, modal]，其中 b 是批次大小，c 是通道数，series 是序列长度，modal 是模态数。 首先，x 通过 self.layer 中定义的多个卷积层和通道混合模块。 然后，使用 self.ada_pool 进行自适应平均池化，将特征图的 series 维度缩减到 1。 接着，通过 view 方法将池化后的特征图展平，并通过一个全连接层 self.fc 进行分类。

def forward(self, x):
    x = self.layer(x)
    x = self.ada_pool(x)
    x = x.view(x.size(0), -1)
    x = self.fc(x)
    return x

训练过程及结果

从训练得到的结果我们可以发现在准确率(Accuracy)、精确率(Precision)、召回率(Recall)、F1分数(F1-score)、参数量(Parameters)、推理时间(Inference Time) 六个维度上分别为：


三、结果分析

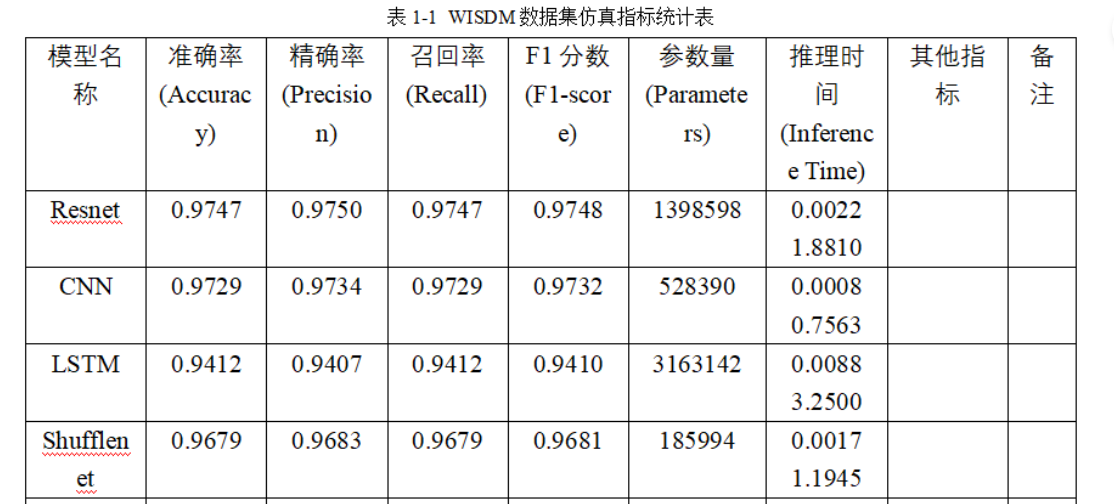

将得到的四组实验数据写入表格中，进行横向深入对比：


从模型参数量来看，LSTM>Resnet>CNN>Shufflenet。ResNet在性能和效率之间取得了很好的平衡；CNN在保持较高准确率的同时，具有较小的模型尺寸和较快的推理速度；LSTM适合处理时间序列数据，但计算成本较高；ShuffleNet则在资源受限的环境中表现出色，尽管其准确率略低。

以下是我们对各个模型的关键指标更详细的对比：

1. 准确率 (Accuracy): 所有模型的准确率都相当高，其中ResNet最高，达到了97.47%。
2. 精确率 (Precision): 精确率衡量的是预测为正类别中实际为正类别的比例。ResNet同样在这项指标上表现最佳，为97.50%。
3. 召回率 (Recall): 召回率衡量的是所有实际为正类别中被正确预测为正类别的比例。ResNet的召回率也是最高的，为97.47%。
4. F1分数 (F1 Score): F1分数是精确率和召回率的调和平均值，它在两者之间取得平衡。ResNet的F1分数最高，为97.48%。
5. 参数量 (Parameter Count): 参数量反映了模型的复杂度。LSTM的参数量最大，为3,163,142，而Shufflenet的参数量最小，为185,994。
6. 推理时间 (Inference Time): 推理时间是指模型进行预测所需的时间。CNN的推理时间最短，为0.0008秒，而LSTM的推理时间最长，为0.0088秒。

如果对预测性能有极高的要求，ResNet可能是最佳选择。如果对速度和模型大小有更高的要求，CNN或Shufflenet可能更合适。LSTM由于其参数量最大，可能适用于需要捕获长期依赖关系的任务，但需要更多的计算资源。

四、结论

1. 模型结构设计差异

1. ResNet：其残差连接允许网络学习输入的恒等变换以及更复杂的函数。这种设计使得网络能够通过增加层数来提高性能，而不会受到梯度消失的影响。此外，残差连接有助于网络在训练过程中保持特征的一致性，这可能是ResNet在多个评价指标上表现优异的原因之一。
2. LSTM：LSTM的门控机制使其能够学习长期依赖关系，这对于时间序列数据特别重要。然而，这种复杂的结构也导致了更多的参数和更高的计算成本。在训练过程中，LSTM可能需要更多的数据和调整来优化其门控单元的状态，这可能是其参数量较大和推理时间较长的原因之一。
3. ShuffleNet：ShuffleNet的设计注重计算效率和模型大小。通过分组卷积和通道洗牌，ShuffleNet减少了计算量和参数数量，但这种设计可能牺牲了一些模型的表达能力，尤其是在处理复杂数据时。这可能是ShuffleNet在准确率上略低于其他模型的原因之一。
4. CNN：传统的卷积神经网络通常具有较少的参数和较高的计算效率。它们在图像识别任务中表现出色，但在处理时间序列数据或需要捕捉长期依赖关系的任务中可能不如LSTM有效。

2. 模型结构设计对训练和loss的影响

1. ResNet：残差连接允许网络层之间直接的信息流动，这有助于缓解深层网络中的梯度消失问题。这种设计使得ResNet在训练时对loss的梯度更加敏感，从而在优化过程中能够更快地收敛。
2. LSTM：其门控机制能够有效地捕捉长期依赖关系，但这也意味着在训练过程中需要更加细致地调整超参数，以确保模型不会陷入局部最优解。LSTM可能需要特定的loss函数来更好地利用其记忆单元，需要考虑序列中的不同时间步长对预测的贡献。
3. ShuffleNet：通过分组卷积和通道洗牌，ShuffleNet减少了模型的计算复杂度，但可能牺牲了某些特征的表达能力。在训练ShuffleNet时，需要更加关注loss函数的设计，以确保模型能够在有限的参数下学习到有效的特征表示。
4. CNN：标准的CNN结构通常具有较好的空间特征提取能力，但在处理时间序列数据时可能不如LSTM有效。在设计loss函数时，需要考虑如何更好地利用CNN的空间特征提取能力，例如通过设计空间敏感的loss函数。

3. Loss设计对模型性能的影响

1. 损失函数的选择：对于不同的模型结构，需要设计不同的损失函数来更好地捕捉任务的关键特性。对于ShuffleNet，可能需要设计一个损失函数，它不仅惩罚预测错误的程度，还鼓励模型学习到更加分散的特征表示。
2. 损失函数的权重分配：在多任务学习中，不同任务的loss可能需要不同的权重。在训练LSTM进行序列预测时，可能需要为预测序列的早期和晚期分配不同的权重，以确保模型能够平衡短期和长期预测的准确性。
3. 自定义损失函数：在某些特定任务中，可能需要设计自定义的损失函数来更好地适应模型的特性。对于CNN，需要设计一个损失函数，它能够鼓励模型学习到更加鲁棒的特征表示，以应对图像数据中的噪声和变化。

通过对ResNet、LSTM、ShuffleNet和CNN在WISDM数据集上的对比实验，我们发现不同网络结构在不同场景下各有优劣。ResNet在性能和效率之间取得了很好的平衡；CNN在保持较高准确率的同时，具有较小的模型尺寸和较快的推理速度；LSTM适合处理时间序列数据，但计算成本较高；ShuffleNet则在资源受限的环境中表现出色，尽管其准确率略低。在实际应用中，应根据具体任务需求选择合适的模型结构。
