MAC地址表、ARP表、路由表和转发表的协助关系，通过快递的例子类比介绍，简单易懂

一、四大表功能结构

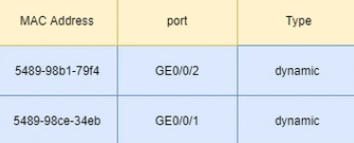

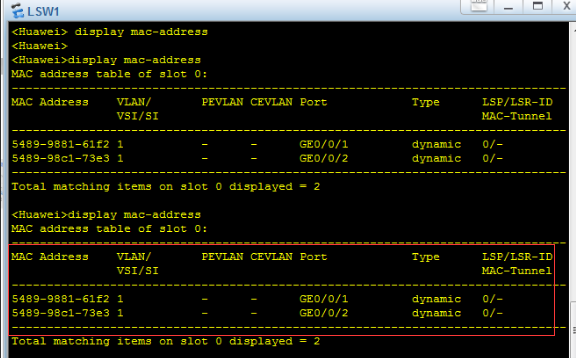

1、MAC地址表（交换机核心表）

功能‌：记录局域网内设备MAC地址与交换机端口的对应关系，用于二层数据帧的精准转发‌。

‌表项结构‌：

• MAC地址
• VLAN ID
• 出接口
• 类型（动态学习/静态配置）

‌工作流程‌：

1. 交换机通过数据帧的源MAC地址动态学习表项；
2. 目标MAC地址若在表中，则单播转发；若不存在，则广播至所有非接收端口‌。

‌典型问题‌：环路导致广播风暴、新设备未学习到MAC导致通信失败‌。

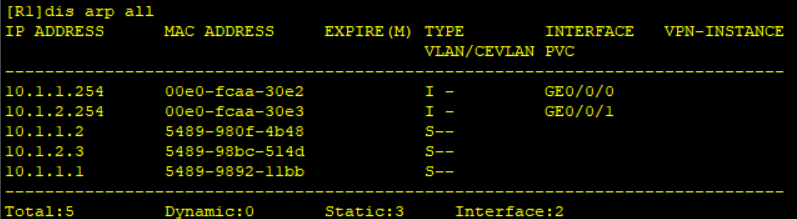

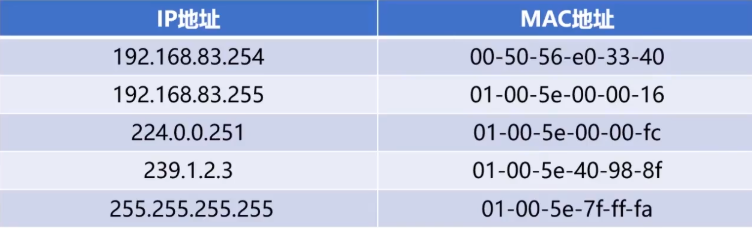

2、ARP表（IP-MAC映射表）

‌功能‌：建立IP地址与MAC地址的映射关系，解决三层（IP）到二层（MAC）的地址转换问题‌。

‌表项结构‌：

• IP地址
• 对应MAC地址
• 接口信息

‌工作流程‌：

1. 设备通过ARP广播请求目标IP的MAC地址；
2. 目标设备响应后，请求方记录映射关系并存入ARP表‌。

‌应用场景‌：跨网段通信时，网关设备通过ARP表封装数据帧‌。

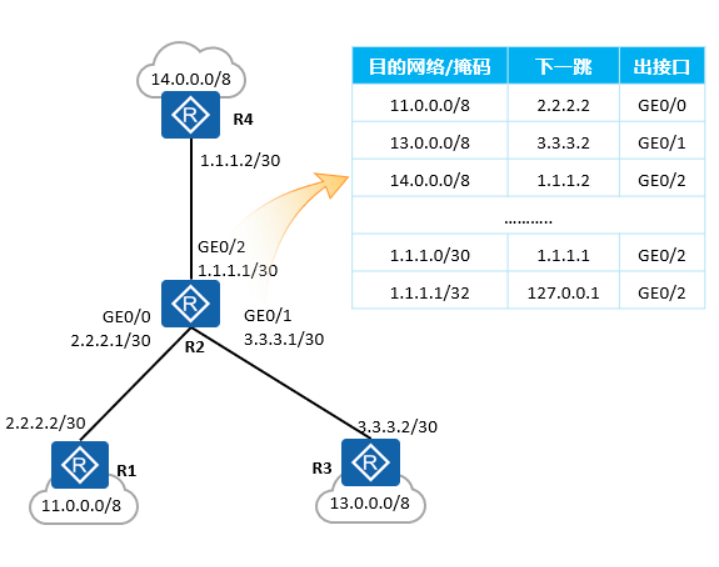

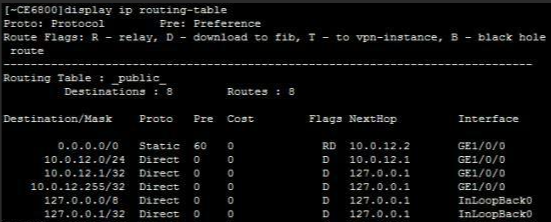

3、路由表（路由器核心表）

‌功能‌：决定数据包从哪个接口转发到下一跳设备，实现跨网段通信‌17。

‌表项结构‌：

• 目标网络（含子网掩码）
• 下一跳IP地址
• 出接口
• 路由协议类型（静态/动态）

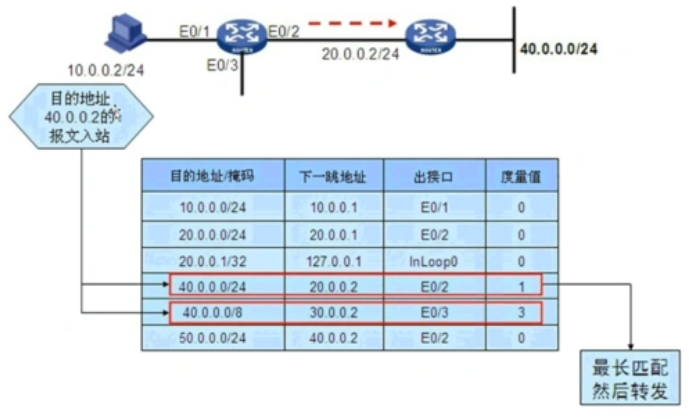

‌匹配原则‌：

• 最长掩码匹配；
• 管理距离（优先级）；
• 度量值（路径成本）‌。

‌生成方式‌：静态配置或动态路由协议（如OSPF、BGP）‌。

4、转发表（FIB表，路由表优化版）

‌功能‌：基于路由表生成的高效转发信息表，用于快速硬件转发‌23。

‌特点‌：

• 仅保留最优路径的转发信息；
• 直接关联出接口和下一跳MAC地址；
• 支持快速查表（如TCAM芯片加速）‌。

‌与路由表区别‌：路由表包含所有可能路径，转发表仅保留实际转发路径‌。

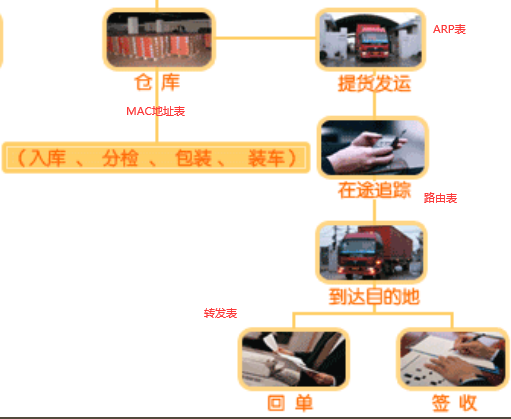

二、通过快递例子介绍四大表的关系

场景：网购商品从仓库到你家

假设你在电商平台购买一件商品，整个物流流程可类比网络数据包传输过程：

‌1、仓库分拣系统（MAC地址表）‌

仓库货架上的每个商品都有唯一的条形码（类比MAC地址），分拣员根据系统显示的「条形码-货架编号」对应关系（类似MAC地址表的MAC地址与端口映射）快速找到商品‌。

• 典型问题：若新商品未录入系统（MAC地址未学习），分拣员需逐个货架查找（广播泛洪）‌。

2‌、订单地址匹配（ARP表）‌

快递员拿到订单时，需要将收件人姓名（IP地址）转换为具体门牌号（MAC地址）。快递站维护的「姓名-门牌号对照表」（类似ARP表）可快速完成匹配‌。

• 典型问题：新住户未登记时，快递员需在小区广播询问（ARP请求）‌。

3‌、物流路线规划（路由表）‌

快递中心根据目的地城市（目标网络）选择最优运输路线：

• 跨省包裹走空运（OSPF动态路由）
• 同城包裹走货车（静态路由）

这种「城市-运输方式」映射表相当于路由表‌。

4‌、快递员派送优化（转发表）‌

快递员手持的电子地图（转发表）已提前整合最优路线：

• 自动跳过拥堵路段（过滤次优路径）
• 直接显示下一站点地址（关联出接口和下一跳）

这比纸质地图（原始路由表）更高效‌。

三、四大表协作流程示例

‌场景‌：你从北京向上海的朋友发送微信消息

1‌、MAC地址表启动‌

你的手机通过Wi-Fi连接路由器，交换机记录手机MAC地址与Wi-Fi端口的对应关系（如：MAC-AA:BB:CC → 端口2）‌。

2‌、ARP表介入‌

路由器发现目标IP不在本地网络，查询ARP表获取网关MAC地址（如：192.168.1.1 → MAC-00:11:22）完成数据封装‌。

3‌、路由表决策‌

北京路由器通过路由表判断：去往上海的数据需经广州核心节点（下一跳10.1.1.2），而非直接发往西安节点（次优路径）‌。

4‌、转发表加速‌

核心路由器通过TCAM芯片直接匹配转发表，0.1毫秒内将数据从光口23转发至上海方向，跳过传统路由表遍历‌。
