0 目标

Java项目集成 Activiti7 完成一个简单工作流。

1 添加依赖

添加Activiti7依赖：

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.1.0.M4</version>
</dependency>

<dependency>
    <groupId>org.activiti.dependencies</groupId>
    <artifactId>activiti-dependencies</artifactId>
    <version>7.1.0.M4</version>
    <type>pom</type>
</dependency>

2 Activiti7经典类

任务处理Task
历史任务HistoricTaskInstance：代表一个历史悠久的任务实例（等待，完成或删除），该实例被存储为统计，审计和其他商业智能目的的永久存储
流程部署Deployment
流程定义ProcessDefinition
流程实例Processlnstance

3 流程部署Deployment

将工作流的定义文件（如BPMN文件、流程图等）发布到Activiti引擎中的过程，使流程定义能够被系统识别和使用。

3.1 作用

1. 流程定义管理的基础

@PostMapping(value = "/addDeploymentByString")
public AjaxResponse addDeploymentByString(@RequestParam("stringBPMN") String stringBPMN) {
    try {
        Deployment deployment = repositoryService.createDeployment()
                .addString("CreateWithBPMNJS.bpmn", stringBPMN)
                .name("不知道在哪显示的部署名称")
                .deploy();
        return AjaxResponse.AjaxData(GlobalConfig.ResponseCode.SUCCESS.getCode(),
                GlobalConfig.ResponseCode.SUCCESS.getDesc(), deployment.getId());
    } catch (Exception e) {
        // 异常处理
    }
}

2. 支持多种部署方式

从代码中可以看到项目支持多种部署方式：

BPMN文件部署
ZIP文件包部署
字符串内容部署
文件流部署

部署一个zip：

//通过ZIP部署流程
@Test
public void initDeploymentZIP() {
    InputStream fileInputStream = this.getClass()
            .getClassLoader()
            .getResourceAsStream("BPMN/Part1_DeploymentV2.zip");
    ZipInputStream zip = new ZipInputStream(fileInputStream);
    Deployment deployment = repoService.createDeployment()
            .addZipInputStream(zip)
            .name("流程部署测试zip")
            .deploy();
    System.out.println(deployment.getName());
}

最终生成的是什么呢？没错，zip 里的两个文件，同属于一个部署：

3. 版本控制支持

每次部署会创建新的流程定义版本，项目中还通过SQL扩展了部署表：

alter table ACT_RE_DEPLOYMENT add column PROJECT_RELEASE_VERSION_ varchar(255) DEFAULT NULL;
alter table ACT_RE_DEPLOYMENT add column VERSION_ varchar(255) DEFAULT NULL;

4. 部署与流程定义的关系

部署后会生成ProcessDefinition（流程定义），项目通过以下代码查询流程定义：

@GetMapping(value = "/getDefinitions")
public AjaxResponse getDefinitions() {
    try {
        List<HashMap<String, Object>> listMap = new ArrayList<>();
        List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().list();
        // 按版本排序
        list.sort((y,x)->x.getVersion()-y.getVersion());
        // 遍历处理流程定义
        // ...
    } catch (Exception e) {
        // 异常处理
    }
}

5. 部署管理功能

项目实现了部署的查询和删除功能：

@GetMapping(value = "/getDeployments")
public AjaxResponse getDeployments() {
    // 查询所有部署
}

@GetMapping(value = "/delDefinition")
public AjaxResponse delDefinition(@RequestParam("depID") String depID, @RequestParam("pdID") String pdID) {
    // 删除部署及相关数据
}

3.2 小结

在这个Activiti工作流项目中，Deployment是连接流程设计和流程执行的桥梁，是整个工作流系统的基础。通过部署操作，将流程定义文件转化为系统可识别和执行的流程定义对象，为后续的流程实例创建和任务执行提供必要条件。

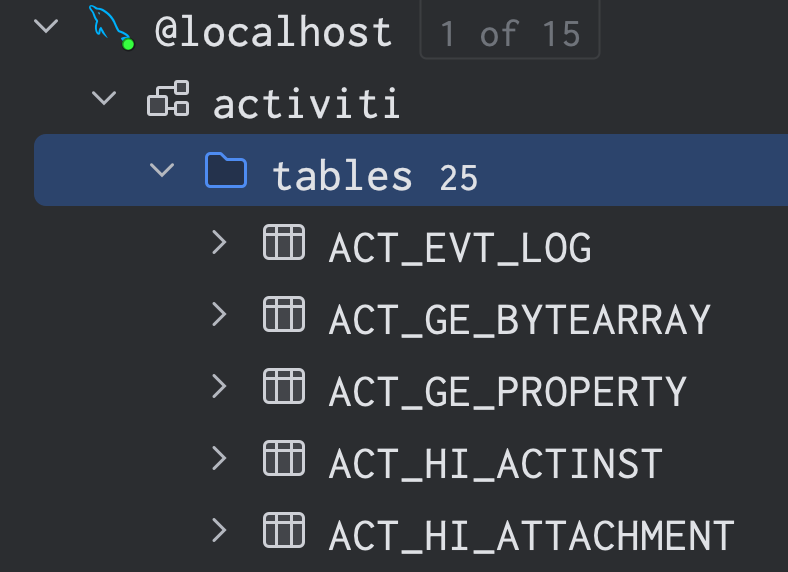

先修改配置文件 application.yml 连接本地 MySQL，手动创建 activity 数据库。并确保已经运行过一次项目，让Activiti自动初始化必要的表结构：

// 通过bpmn部署流程
@Test
public void initDeploymentBPMN() {
    String filename = "BPMN/Part4_Task_claim.bpmn";
    Deployment deployment = repoService.createDeployment()
            .addClasspathResource(filename)
            .name("流程部署测试候选人task")
            .deploy();
    System.out.println(deployment.getName());
}

第一次启动项目，执行以上用例时，代码报错：

org.apache.ibatis.exceptions.PersistenceException:
### Error updating database.  Cause: java.sql.SQLSyntaxErrorException: Unknown column 'VERSION_' in 'field list'
### The error may exist in org/activiti/db/mapping/entity/Deployment.xml
### The error may involve org.activiti.engine.impl.persistence.entity.DeploymentEntityImpl.insertDeployment-Inline
### The error occurred while setting parameters
### SQL: insert into ACT_RE_DEPLOYMENT(ID_, NAME_, CATEGORY_, KEY_, TENANT_ID_, DEPLOY_TIME_, ENGINE_VERSION_, VERSION_, PROJECT_RELEASE_VERSION_)     values(?, ?, ?, ?, ?, ?, ?, ?, ?)
### Cause: java.sql.SQLSyntaxErrorException: Unknown column 'VERSION_' in 'field list'

典型的Activiti 7 M4版本的已知Bug - 表结构定义中缺少字段导致的问题。根据错误信息，当尝试向ACTRE_DEPLOYMENT表插入数据时，系统找不到VERSION字段。执行项目根目录下的user.sql文件中的SQL语句即可。向ACT_RE_DEPLOYMENT表中添加Activiti 7 M4版本缺失的两个字段。重新执行该用例方法，运行成功！

3.3 ACT_RE_DEPLOYMENT表

属于Repository服务相关的表（RE前缀代表Repository）。

作用

存储流程部署信息：记录所有通过API或工具部署到Activiti引擎的流程部署数据
管理部署元数据：包含以下关键字段：
- ID_：部署的唯一标识符
- NAME_：部署名称
- DEPLOYMENT_TIME：部署时间
- KEY_：部署的键值
- PROJECTRELEASE_VERSIO：项目发布版本
- VERSION_：版本信息
流程定义的容器：一个部署可包含多个流程定义（ProcessDefinition）

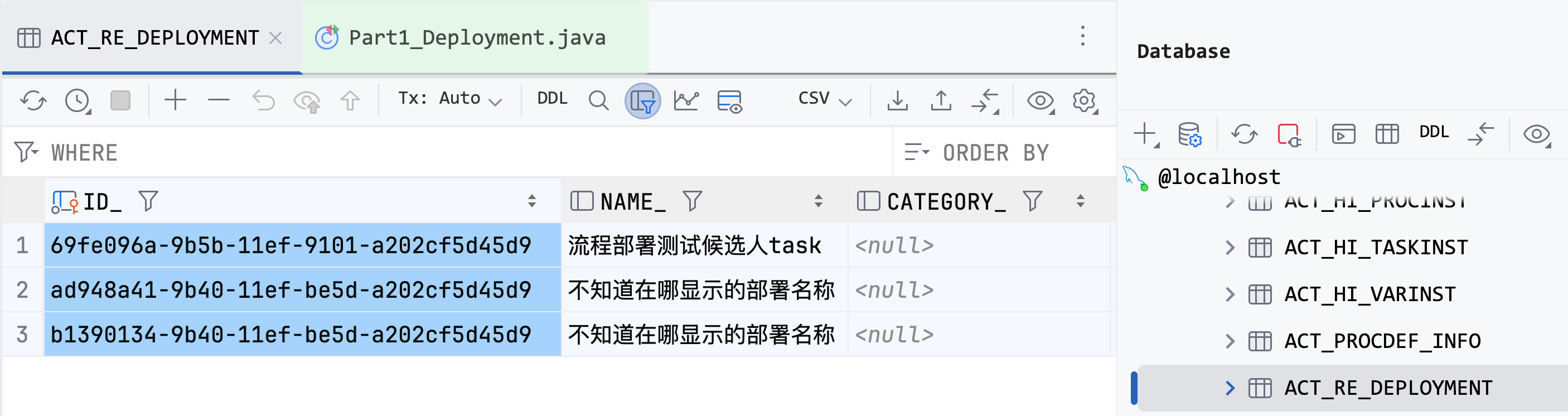

看表里创的数据：

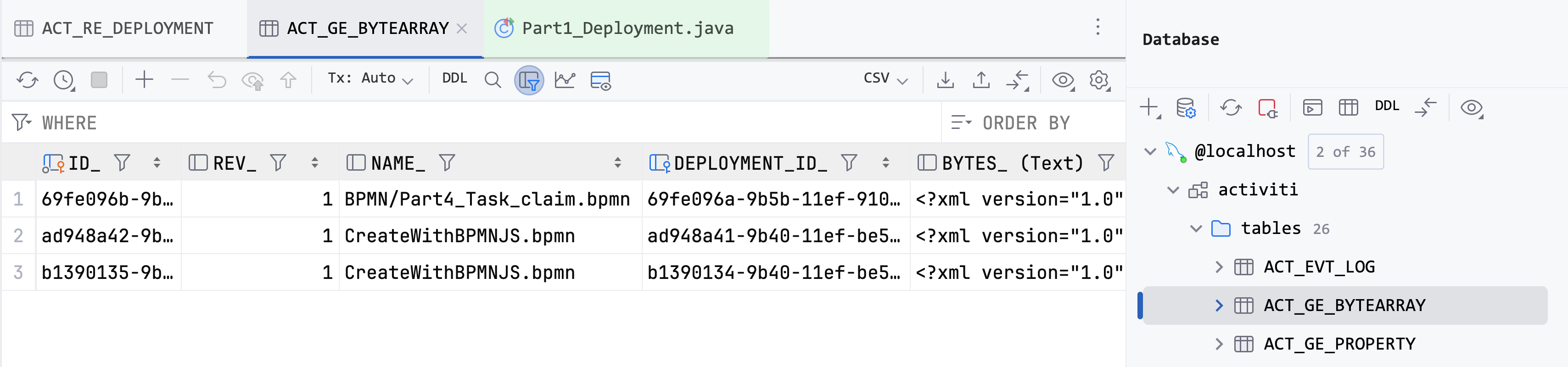

3.4 ACT_GE_BYTEARRAY表

存储流程定义的二进制文件资源。

作用

存储流程定义资源：
- 存储BPMN XML文件内容
- 存储流程图(PNG)文件
- 存储ZIP归档中的资源文件
资源类型：
- 在你的Part1_Deployment.java测试类中，可以看到你通过.addClasspathResource()和.addZipInputStream()添加的资源都会被存储到这个
数据结构：
- ID_：主键
- REV_：版本号
- NAME_：资源名称
- DEPLOYMENTID：部署ID，关联到ACT_RE_DEPLOYMENT表
- BYTES_：二进制内容
- GENERATED_：是否是自动生成的资源

表关联

与ACT_RE_DEPLOYMENT表关联：每次部署创建的资源都会有一个对应的部署ID
与ACT_RE_PROCDEF表关联：流程定义引用这些资源

实际应用场景

执行以下代码时：

Deployment deployment = repoService.createDeployment()
    .addClasspathResource(filename)
    .name("流程部署测试V1")
    .deploy();

底层会将该BPMN文件的内容读取并存储到ACT_GE_BYTEARRAY表，同时创建相应的部署记录和流程定义记录。

这种设计使得Activiti运行时直接从数据库获取流程定义，而无需每次从文件系统读取，提高执行效率和可靠性。

咋让别人看到你画的图？

同时生成一个图片即可。但其实.bpmn文件就能用bpmn.js插件渲染出来了。

// 通过bpmn部署流程
@Test
public void initDeploymentBPMN() {
    String filename = "BPMN/Part4_Task_claim.bpmn";
     String pngname="BPMN/Part1_Deployment.png";
    Deployment deployment = repoService.createDeployment()
            .addClasspathResource(filename)
            .addClasspathResource(pngname)//图片
            .name("流程部署测试V1")
            .deploy();
    System.out.println(deployment.getName());
}

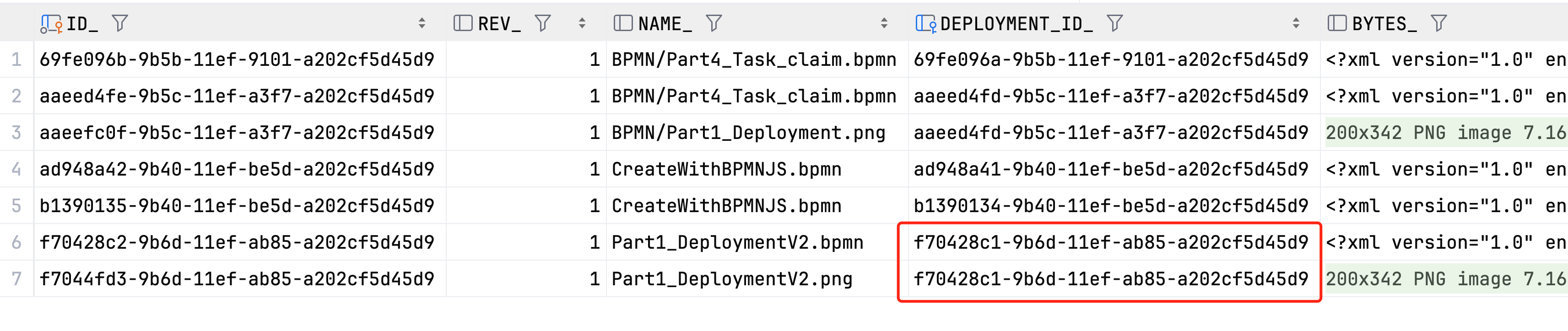

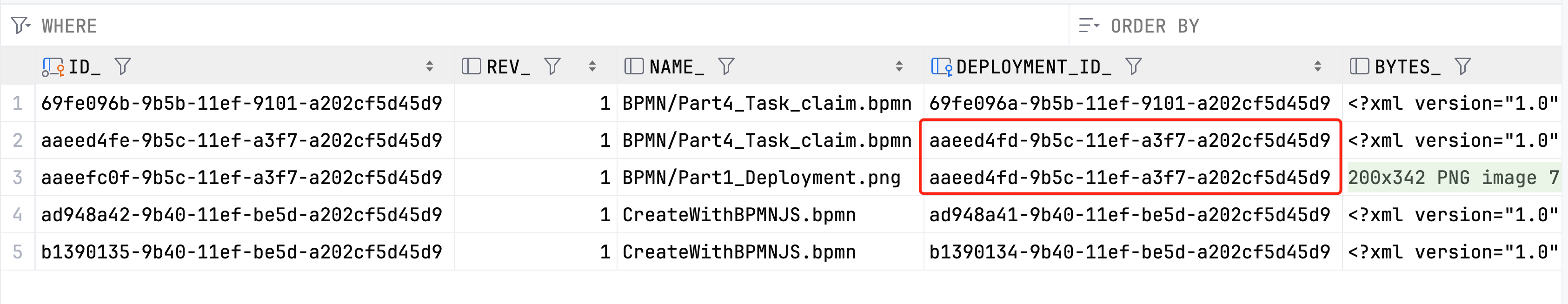

说明同属于一个部署：

4 流程定义ProcessDefinition

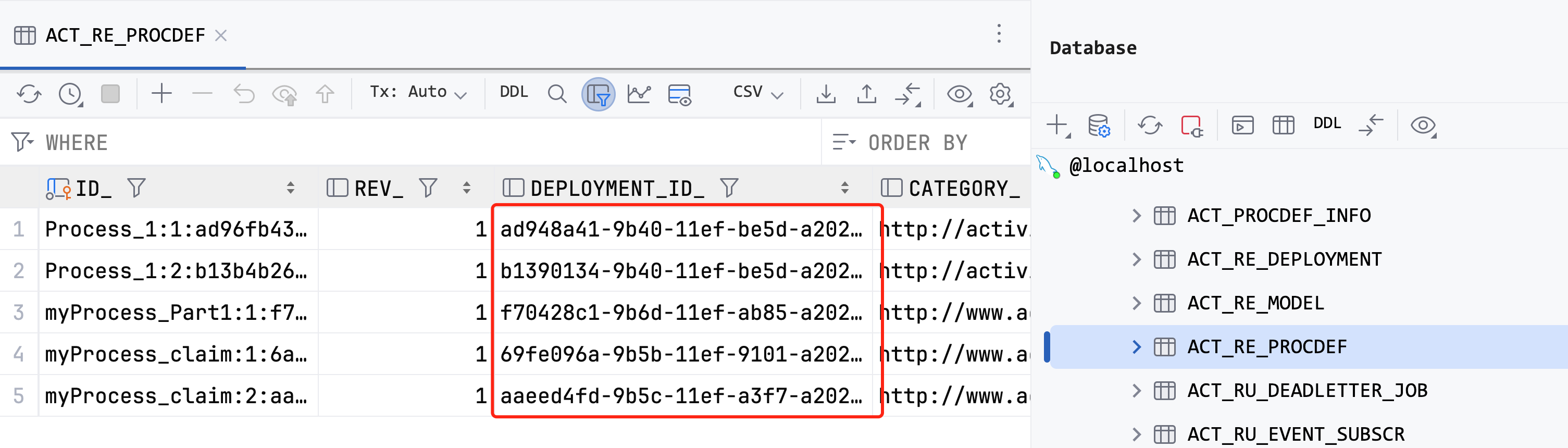

和 deploymentid 一对一：

$ ID_ = key + 部署次数版本 + id$

既不是因为表的字段太多，也不是因为一对多，就是设计成了一对一关系。

查询

@Test
public void getDefinitions() {
    List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery()
            .list();
    for (ProcessDefinition pd : list) {
        System.out.println("------流程定义--------");
        System.out.println("Name：" + pd.getName());
        System.out.println("Key：" + pd.getKey());
        System.out.println("ResourceName：" + pd.getResourceName());
        System.out.println("DeploymentId：" + pd.getDeploymentId());
        System.out.println("Version：" + pd.getVersion());
    }
}

删除

@Test
public void delDefinition() {

    String pdID = "44b15cfe-ce3e-11ea-92a3-dcfb4875e032";
    repositoryService.deleteDeployment(pdID, true);
    System.out.println("删除流程定义成功");
}

Deployment：添加资源文件、获取部署信息、部署时间
ProcessDefinition：获取版本号、 key、资源名称、部署ID等

5 流程实例ProcessInstance

ProcessDefinition与ProcessInstance是一对多关系，理解为：行动计划与具体行动的关系。

ProcessDefinition 是对业务流程的静态描述，定义了流程的结构、节点、连线和规则，相当于流程的"蓝图"。每个流程定义在部署后会有唯一标识，并支持版本控制。

作用

流程模型展示

通过 getDefinitions() 方法查询所有流程定义，获取名称、键值、资源名等基本信息
如 ProcessInstanceController 中获取流程定义信息并返回给前端展示

流程部署管理

流程定义与部署关联，每个 ProcessDefinition 对应一个 deploymentId
Part1_Deployment.java 中通过 BPMN 文件部署流程，生成流程定义
支持删除操作，如 delDefinition() 方法中删除特定流程定义

流程实例创建的基础

ProcessInstanceController 中通过流程定义键（processDefinitionKey）启动流程实例
流程实例是流程定义的运行时执行态，每个实例都基于特定的流程定义

版本管理

在 ProcessDefinitionController 中可以看到流程定义支持版本控制
通过 list.sort((y,x)->x.getVersion()-y.getVersion()) 实现按版本排序
同一个流程可以有多个版本的流程定义，最新版本用于启动新实例

流程资源关联

流程定义关联了 BPMN 资源文件，通过 getResourceName() 可获取
在项目中用于展示或下载流程图相关资源

示例

// 查询流程定义
@Test
public void getDefinitions() {
    List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery()
            .list();
    for (ProcessDefinition pd : list) {
        System.out.println("------流程定义--------");
        System.out.println("Name：" + pd.getName());
        System.out.println("Key：" + pd.getKey());
        System.out.println("ResourceName：" + pd.getResourceName());
        System.out.println("DeploymentId：" + pd.getDeploymentId());
        System.out.println("Version：" + pd.getVersion());
    }
}

综上所述，ProcessDefinition是连接流程设计、流程部署和流程执行的核心概念，为工作流的生命周期管理提供基础支持。

5.1 初始化

需要的就是一个流程的 key：

@Test
public void initProcessInstance(){
    // 1、获取页面表单填报的内容，请假时间，请假事由，String fromData
    // 2、fromData 写入业务表，返回业务表主键ID==businessKey
    // 3、把业务数据与Activiti7流程数据关联
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess_claim","bKey002");
    System.out.println("流程实例ID："+processInstance.getProcessDefinitionId());
}

5.2 获取列表

@Test
public void getProcessInstances(){
    List<ProcessInstance> list = runtimeService.createProcessInstanceQuery().list();
    for(ProcessInstance pi : list){
        System.out.println("--------流程实例------");
        System.out.println("ProcessInstanceId："+pi.getProcessInstanceId());
        System.out.println("ProcessDefinitionId："+pi.getProcessDefinitionId());
        System.out.println("isEnded"+pi.isEnded());
        System.out.println("isSuspended："+pi.isSuspended());
    }
}

5.3 暂停与激活

@Test
public void activitieProcessInstance(){
    // runtimeService.suspendProcessInstanceById("73f0fb9a-ce5b-11ea-bf67-dcfb4875e032");
    //System.out.println("挂起流程实例");
    runtimeService.activateProcessInstanceById("73f0fb9a-ce5b-11ea-bf67-dcfb4875e032");
    System.out.println("激活流程实例");
}

5.4 删除

@Test
public void delProcessInstance(){
    runtimeService.deleteProcessInstance("73f0fb9a-ce5b-11ea-bf67-dcfb4875e032","删着玩");
    System.out.println("删除流程实例");
}

6 任务Task

代表流程执行过程中需要人工处理的环节。

6.0 作用

人工任务表示

Task接口用于表示需要人类用户执行的任务，Task接口定义：

public interface Task extends TaskInfo {
  // 任务相关属性和操作
}

任务管理功能

通过TaskService和TaskRuntime提供多种任务操作：

查询任务：获取所有任务或特定条件的任务
拾取任务：用户认领待办任务
完成任务：标记任务为已完成，推动流程继续执行
分配任务：设置任务的执行人
归还任务：将已认领的任务归还到候选人池

任务状态管理

Task具有多种状态，如代码中显示：

待拾取状态
已分配状态（assignee有具体用户）
完成状态（通过complete方法标记）
挂起状态（通过suspend方法实现）

任务权限控制

通过assignee和候选人组实现任务访问控制：

List<Task> list = taskService.createTaskQuery()
        .taskAssignee("bajie")
        .list();

前后端交互

项目中TaskController负责向前端提供任务相关API，如获取当前用户的代办任务：

@GetMapping(value = "/getTasks")
public AjaxResponse getTasks() {
    // 获取并返回任务列表
}

Task是Activiti工作流引擎中连接业务流程和实际操作人员的桥梁，通过它可以实现人工审批、处理等业务场景的工作流管理。

6.1 任务的类型

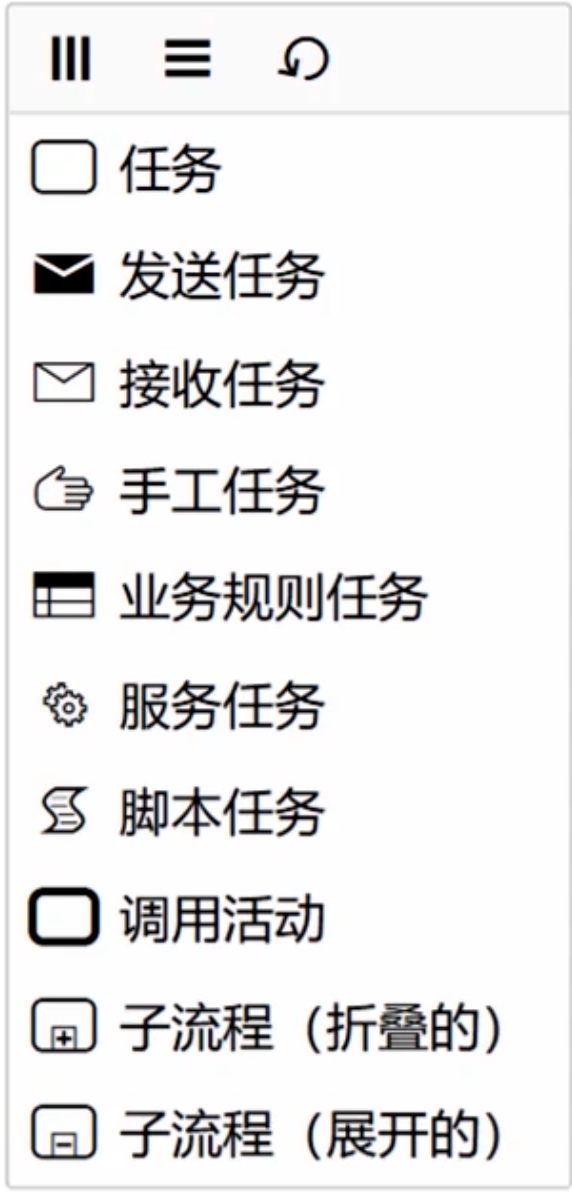

任务的图形化是以矩形为基础，在左侧添加具体的图标，用来描述一种特定任务类型。

用户任务需要人来参与，需要人为触发。

6.2 关键属性

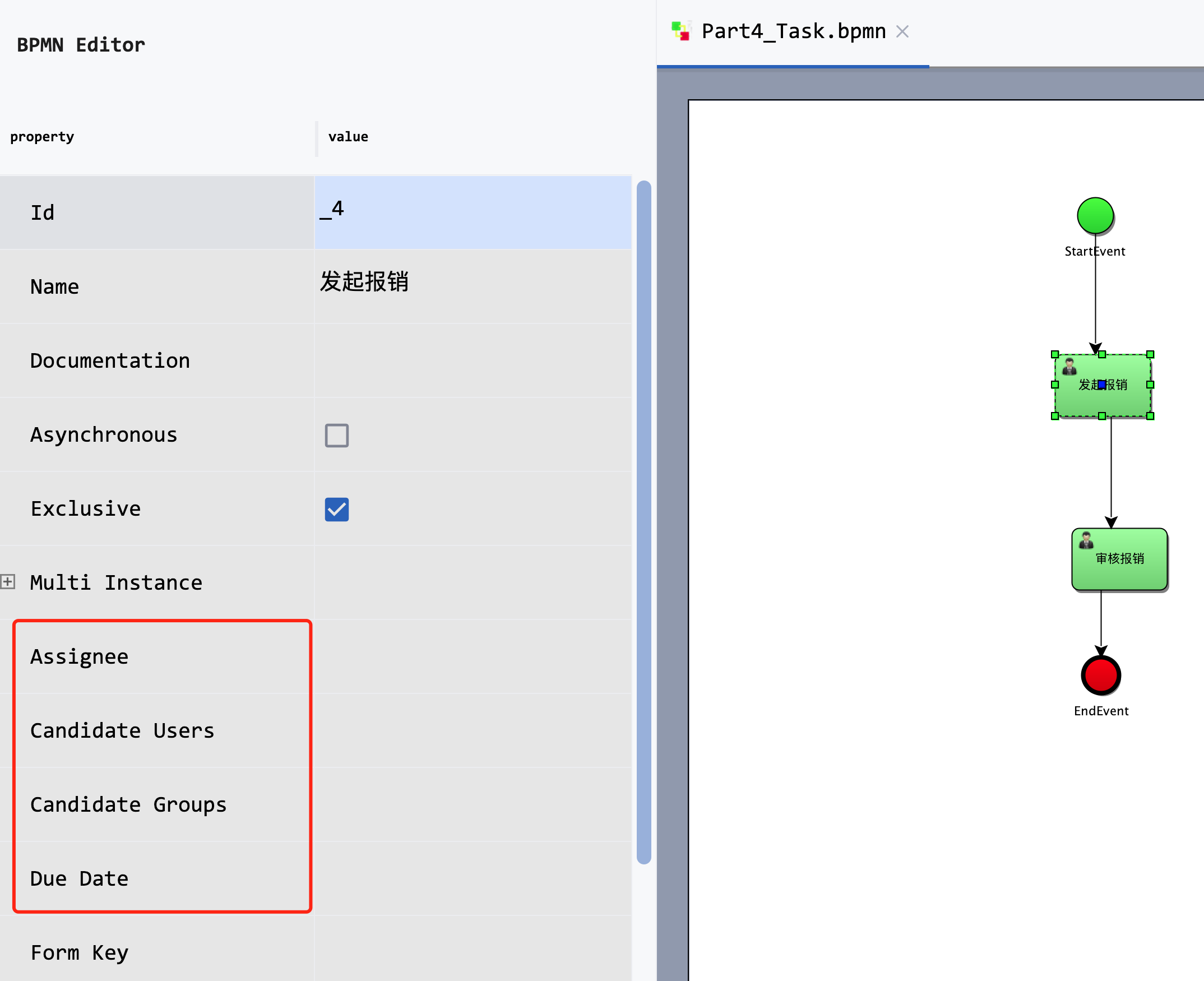

关注用户任务：

Assignee：执行人/代理人
Candidate Users：候选人谁先拾取任务，谁来执行任务
Candidate Groups：候选组
Due Date：任务到期时间

下面串起这些概念：

7 报销流程设计

7.1 bpmn设计

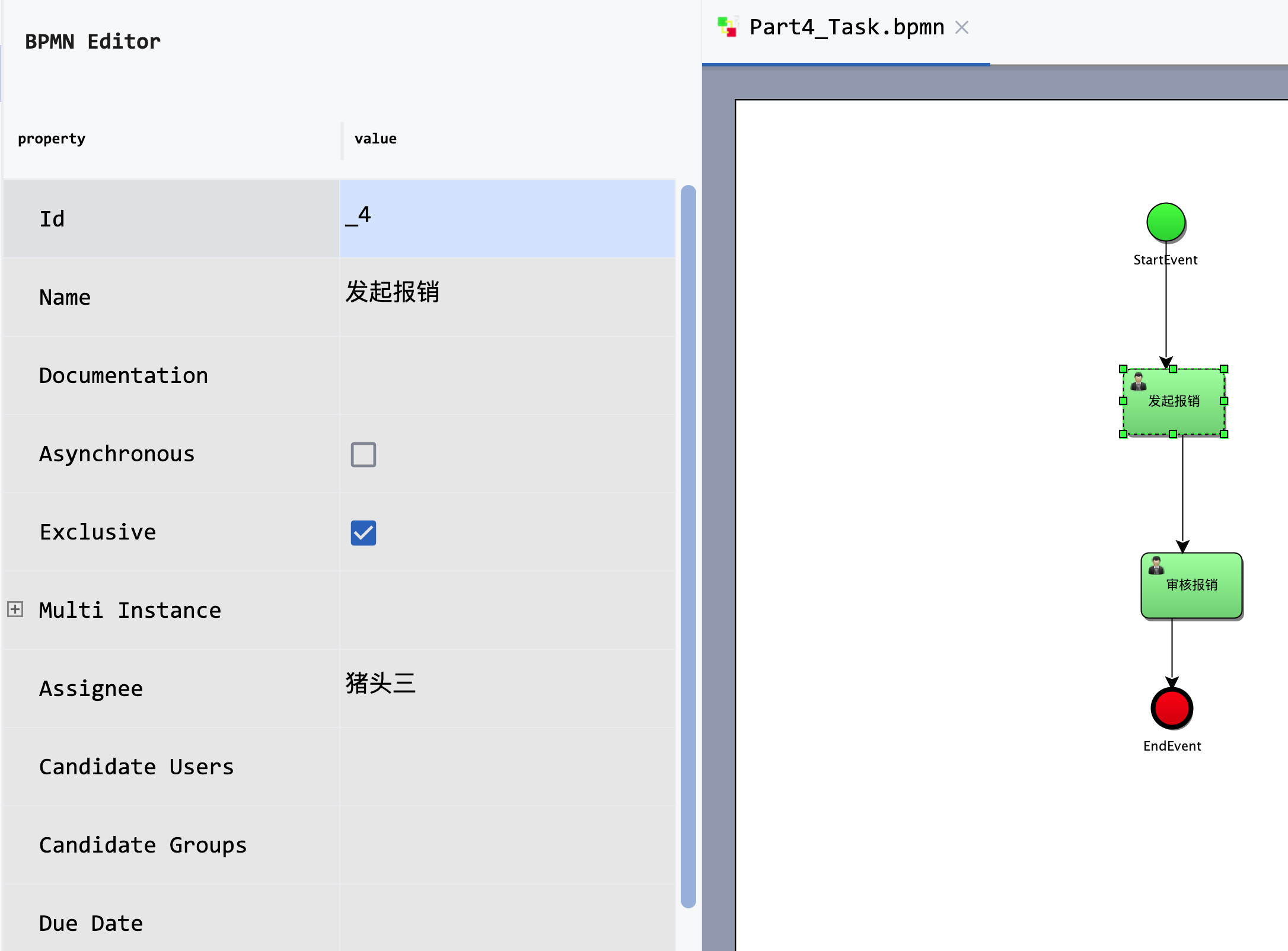

猪头三发起了报销请求：

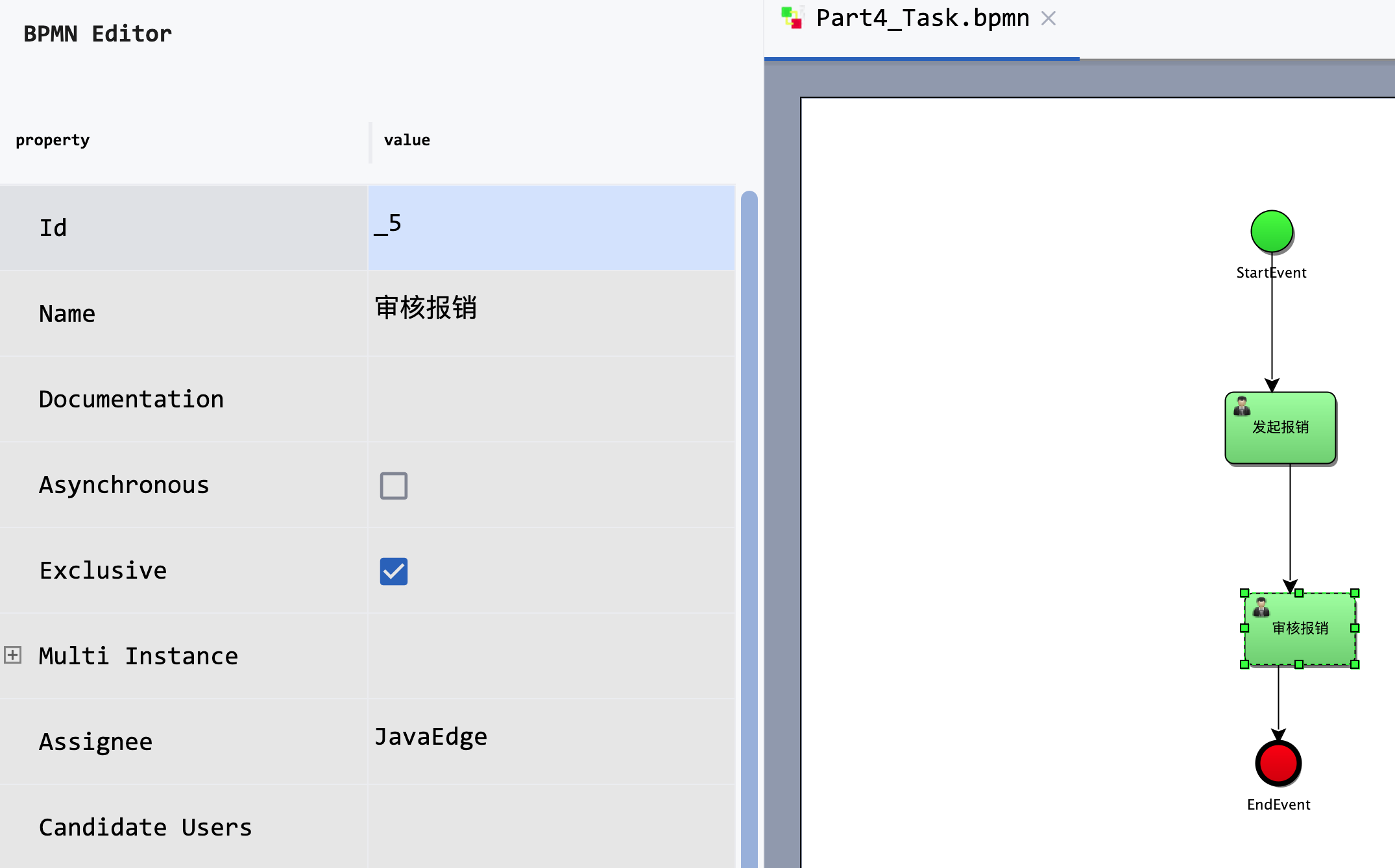

JavaEdge 审核报销请求：

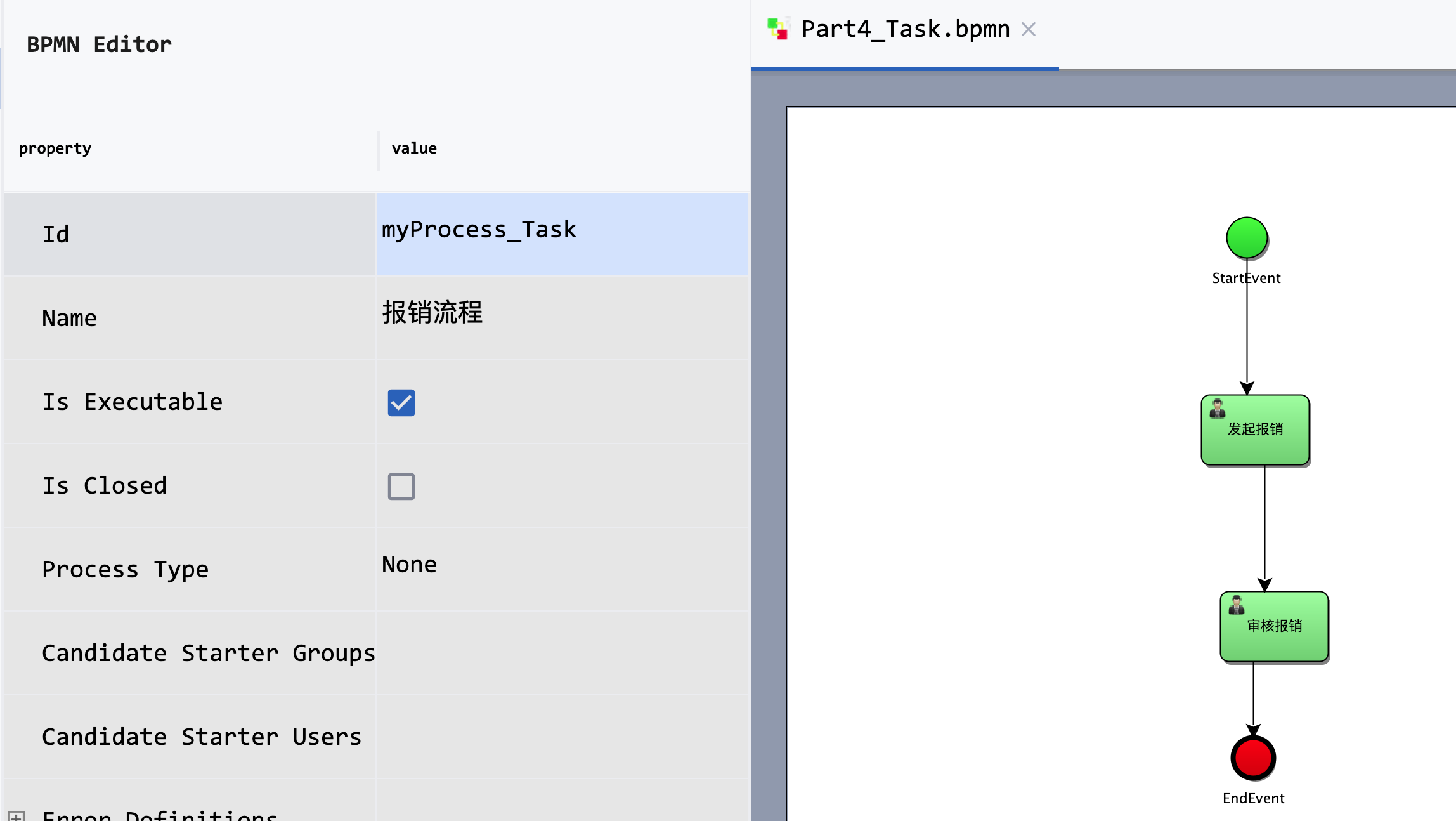

注意流程 id 名为：myProcess_Task，

7.2 bpmn部署

先bpmn部署该流程：

public void startDeploymentBPMN() {
    String filename = "BPMN/Part4_Task.bpmn";
    Deployment deployment = repoService.createDeployment()
            .addClasspathResource(filename)
            .name("Part4_Task")
            .deploy();
}

7.3 启动流程

再启动一个这样的流程实例：

public void initProcessInstance(){
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess_Task","bKey002");
}

最后，我们来查询任务执行情况：

7.4 任务查询

@Test
public void getTasks(){
    List<Task> list = taskService.createTaskQuery().list();
    for(Task tk : list){
        System.out.println("Id："+tk.getId());
        System.out.println("Name："+tk.getName());
        System.out.println("Assignee："+tk.getAssignee());
    }
}

output：
Id：9ec8d75e-9b86-11ef-8c93-a202cf5d45d9
Name：发起报销
Assignee：猪头三

该全量任务列表方法一般是由管理员查看任务执行情况。

查询我的代办任务

@Test
public void getTasksByAssignee(){
    List<Task> list = taskService.createTaskQuery()
            .taskAssignee("猪头三")
            .list();
    for(Task tk : list){
        System.out.println("Id："+tk.getId());
        System.out.println("Name："+tk.getName());
        System.out.println("Assignee："+tk.getAssignee());
    }
}

output：
Id：9ec8d75e-9b86-11ef-8c93-a202cf5d45d9
Name：发起报销
Assignee：猪头三

配置流程引擎

创建一个 ProcessEngineConfiguration 实例来初始化流程引擎：

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;

public class ActivitiConfig {
    public static ProcessEngine buildProcessEngine() {
        ProcessEngineConfiguration config = ProcessEngineConfiguration
                .createStandaloneInMemProcessEngineConfiguration();
        config.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        config.setJdbcUrl("jdbc:h2:mem:activiti;DB_CLOSE_DELAY=1000");
        config.setJdbcDriver("org.h2.Driver");
        config.setJdbcUsername("sa");
        config.setJdbcPassword("");
        return config.buildProcessEngine();
    }
}

上面的代码创建了一个内存数据库中的流程引擎配置，这在开发和测试阶段非常便捷。

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

activiti

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

activiti

登录后参与评论

0 条评论

热度
