MCU裸机程序如何移植到RTOS？

在嵌入式系统开发中，裸机编程和实时操作系统（RTOS）是两种常见的方法。

裸机编程通过直接操作硬件提供最大控制权，适合资源受限的简单应用。

然而，随着系统复杂性增加，裸机代码的维护和扩展变得困难。

RTOS通过任务调度、通信和同步机制简化了多任务管理，特别适合需要实时性能或多功能协调的应用。

1

裸机编程

裸机编程是指在没有操作系统支持的情况下，直接与MCU硬件交互。

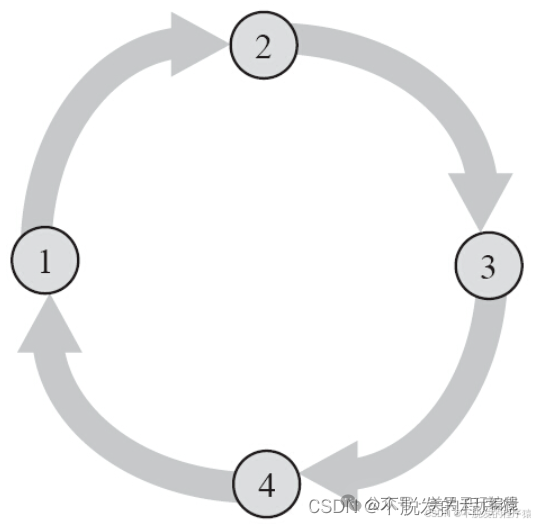

开发者通过操作内存映射的寄存器控制外设，通常采用“超级循环”结构，在主循环中顺序执行任务。

中断用于处理异步事件，如定时器溢出或外部输入。

int main(void) {
    init_hardware(); // 初始化硬件
    while (1) {
        task1(); // 执行任务1
        task2(); // 执行任务2
        task3(); // 执行任务3
    }
}

这种方法简单直接，但在多任务或实时场景下，任务调度和资源管理需手动实现，可能导致代码复杂且难以调试。

2

实时操作系统

RTOS是为实时应用设计的操作系统，能够保证任务在指定时间内完成。

它通过任务管理、调度和通信原语支持多任务并发运行。

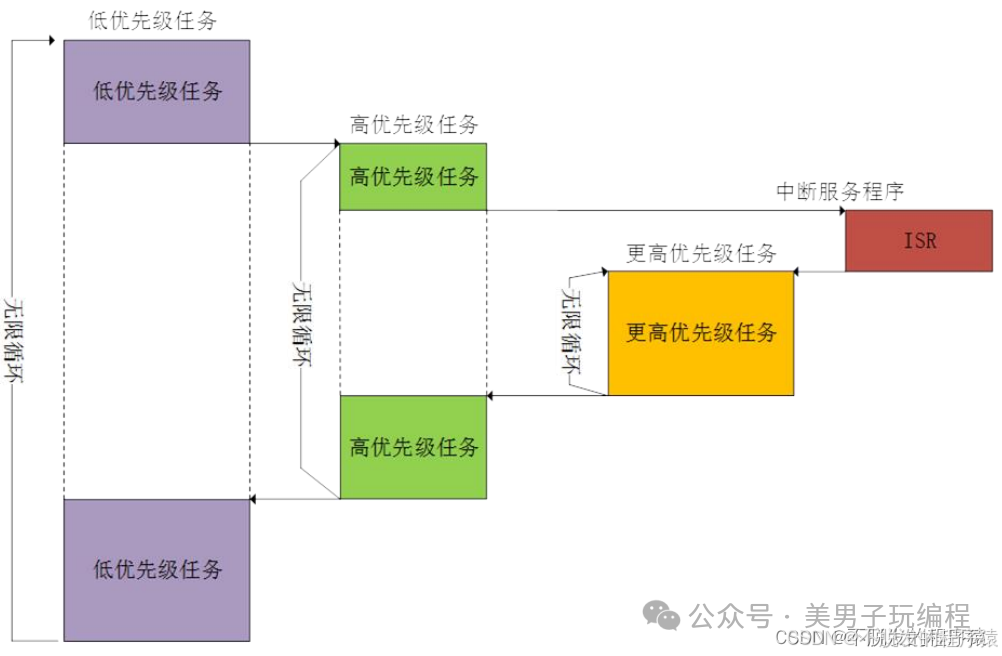

每个任务是一个独立的执行线程，拥有自己的堆栈和优先级，RTOS调度器根据优先级决定任务执行顺序。

移植到RTOS在以下场景中尤为有益：

• 复杂应用：系统需同时处理多个功能，如传感器数据采集、用户交互和通信。
• 实时需求：任务有严格的时序要求，如工业控制或医疗设备。
• 模块化开发：需要提高代码可维护性和可重用性。
• 跨平台移植：RTOS的标准化API支持代码在不同MCU间迁移。

然而，对于资源极度受限或功能简单的应用，裸机编程可能更合适。移植前需评估MCU的内存和处理能力，确保RTOS开销可接受。

选择RTOS时需考虑以下因素：

• 兼容性：确保RTOS支持目标MCU架构，如ARM Cortex-M。
• 功能：检查是否提供所需功能，如队列、定时器等。
• 文档与社区：丰富的文档和活跃的社区（如FreeRTOS社区）可加速开发。
• 许可：了解开源或商业许可条款，FreeRTOS采用MIT许可，适合大多数项目。

常见的RTOS包括FreeRTOS、uC/OS和Zephyr。本文以FreeRTOS为例，因其开源、支持广泛且易于集成。

3

移植裸机程序到RTOS的步骤步骤

步骤1：分析裸机代码

首先，分析裸机代码的结构，识别以下元素：

• 主循环：确定循环中执行的功能模块，如传感器读取、数据处理。
• 中断处理程序：记录所有ISR及其触发条件。
• 功能模块：将代码分解为独立的功能单元，为后续任务设计做准备。

例如，一个裸机程序可能包含传感器读取、LED控制和串口通信功能，这些可以映射为单独的任务。

步骤2：选择并设置RTOS环境

选择FreeRTOS后，需完成以下设置：

• 从FreeRTOS官网下载最新内核。
• 将核心文件（如FreeRTOS/Source/中的文件）集成到项目中，仅包含目标平台（如GCC/ARM_CM4）和内存管理（MemMang）相关代码。
• 创建FreeRTOSConfig.h文件，配置参数如堆大小、时钟频率和功能开关。
• 配置中断重定向宏，如vPortSVCHandler、xPortPendSVHandler等，确保RTOS正确处理系统中断。

#define configUSE_PREEMPTION        1
#define configCPU_CLOCK_HZ          (SystemCoreClock)
#define configTICK_RATE_HZ          ((TickType_t)1000)

步骤3：设计任务架构

将裸机代码的功能模块映射为RTOS任务，每个任务负责单一职责。需为每个任务分配优先级，优先级高的任务可抢占低优先级任务。

步骤4：实现任务间通信

使用RTOS原语实现任务间通信和同步：

• 队列：用于任务间数据传递，如传感器数据。
• 信号量：用于事件通知，如中断触发。
• 互斥锁：保护共享资源，如外设访问。

QueueHandle_t sensorQueue;

// 传感器任务
void sensorTask(void *pvParameters) {
    uint32_t data;
    while (1) {
        data = readSensor();
        xQueueSend(sensorQueue, &data, portMAX_DELAY);
        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

// 处理任务
void processTask(void *pvParameters) {
    uint32_t data;
    while (1) {
        if (xQueueReceive(sensorQueue, &data, portMAX_DELAY) == pdPASS) {
            processData(data);
        }
    }
}

步骤5：处理硬件交互

确保任务安全访问硬件外设。如果多个任务访问同一外设，需使用互斥锁防止冲突。

SemaphoreHandle_t mutex;

// 访问共享外设
void accessPeripheral(void) {
    xSemaphoreTake(mutex, portMAX_DELAY);
    // 操作外设
    xSemaphoreGive(mutex);
}

步骤6：测试和调试

移植完成后，需全面测试以验证功能和性能：

• 功能测试：确保所有任务按预期运行。
• 实时性测试：验证关键任务是否满足时序要求。
• 资源冲突检查：使用调试工具（如JTAG或RTOS自带工具）监控任务调度和资源访问。

常见问题包括：

• 优先级反转：调整任务优先级或使用优先级继承。
• 死锁：检查互斥锁使用是否正确。
• 栈溢出：增加任务栈大小或优化代码。

建议采用增量移植，先将裸机主循环封装为单一任务，逐步拆分为多任务，确保每步可运行。

将裸机程序移植到RTOS是提升嵌入式系统性能和可维护性的有效方法。

通过分析裸机代码、设计任务架构、实现通信和测试，开发者可以构建模块化、实时性强的应用。

FreeRTOS等RTOS提供了强大的工具和社区支持，简化了移植过程。

无论你的项目涉及多传感器处理、通信接口还是实时控制，RTOS都能帮助您更高效地管理复杂性。
