OpenHarmony（鸿蒙南向开发）——小型系统芯片移植指南（二）

LiteOS-A内核

移植概述

移植场景

LiteOS-A当前支持ARMv7-a指令集架构，如果三方芯片为ARMv7-a架构，可以进行内核基础适配；否则还需要先根据芯片的架构来新增内核对该芯片架构的支持，这个工作较为复杂，不在这篇文章范围内。

目录规范

LiteOS-A目录规范参考 LiteOS-A 简介。

基础适配

LiteOS-A提供系统运行所需的系统初始化流程和定制化配置选项。移植过程中，需要关注初始化流程中跟硬件配置相关的函数。

如下图所示，LiteOS-A的初始化流程主要包含以下七步：

1. 新增target_config.h文件，并且编写单板内存相关的配置宏DDR_MEM_ADDR和DDR_MEM_SIZE，分别表示内存起始地址和内存的长度，预链接脚本board.ld.S会根据这两个宏进行展开生成链接脚本board.ld。
2. 新增定义MMU映射全局数组(g_archMmuInitMapping)，指定各个内存段属性及虚实映射关系，内核启动阶段根据该表建立内存映射关系。
3. 如果是多核，需要新增定义从核操作函数句柄(struct SmpOps)，其中SmpOps->SmpCpuOn函数需要实现唤醒从核的功能；接着定义SmpRegFunc函数，调用LOS_SmpOpsSet接口进行句柄注册；最后通过启动框架完成注册过程，即LOS_MODULE_INIT(SmpRegFunc, LOS_INIT_LEVEL_EARLIEST)。
4. 链接阶段根据链接脚本board.ld生成内核镜像。
5. 单核CPU镜像运行入口为汇编文件reset_vector_up.S，多核CPU的入口为reset_vector_mp.S，在汇编文件中进行中断向量表初始化、MMU页表初始化等操作。
6. reset_vector.S汇编代码最终会跳转到C语言的main函数，进行硬件时钟、软件定时器、内存和任务等初始化，这个过程会依赖target_config.h的特性宏配置，最后会创建SystemInit任务，并且开启任务调度OsSchedStart()。
7. SystemInit任务在单板代码中实现，其中调用DeviceManagerStart函数进行HDF驱动初始化，这个过程会调用单板代码中的驱动配置文件hdf.hcs以及drivers源码实现

整体启动流程如下图所示：

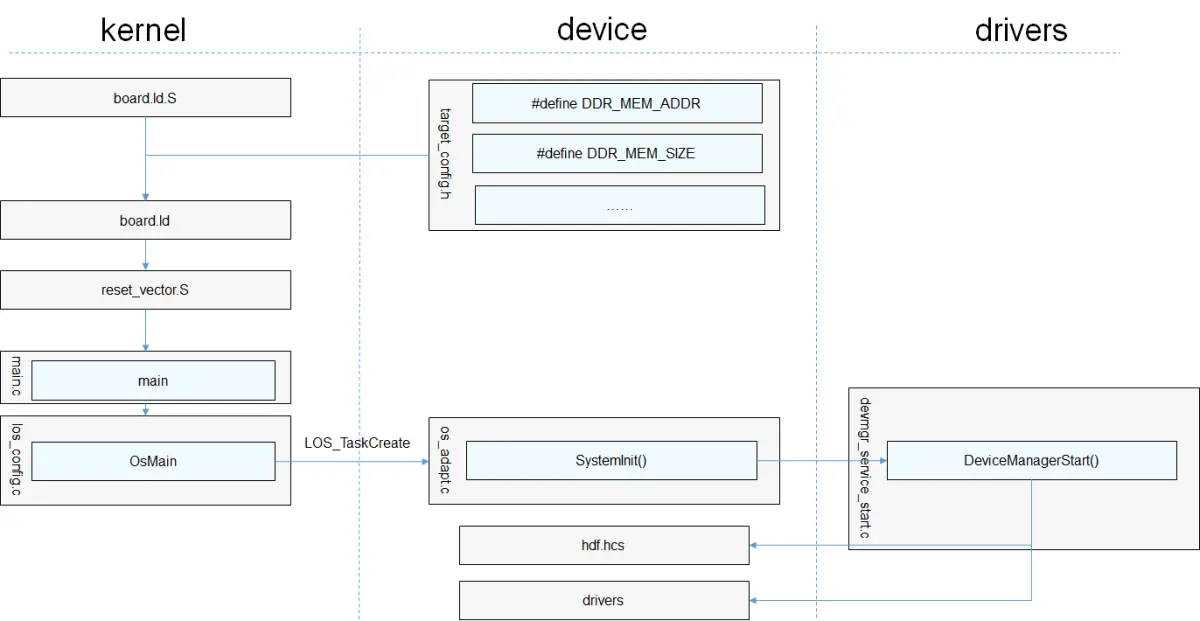

图1 整体启动流程

从图1中可以看到，内核基础适配需要单板进行适配的代码包含三部分：

• 新增target_config.h文件，其中新增单板硬件配置参数和特性开关的配置参数，具体说明如下：

表1 target_config.h配置项说明

• SystemInit函数用于单板用户态业务初始化，典型的初始化场景如图2所示：

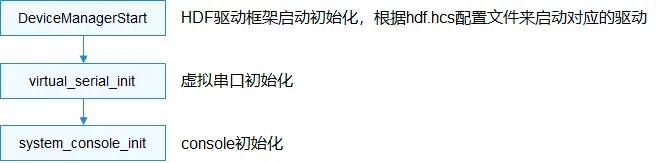

图2 业务启动流程

• main函数用于内核基础初始化和单板内核态业务初始化，流程如下图3所示，整体由内核启动框架主导初始化流程，图中浅蓝色部分为启动框架中可接受外部模块注册启动的阶段。

 注意： 同一层级内的模块不能有依赖关系。

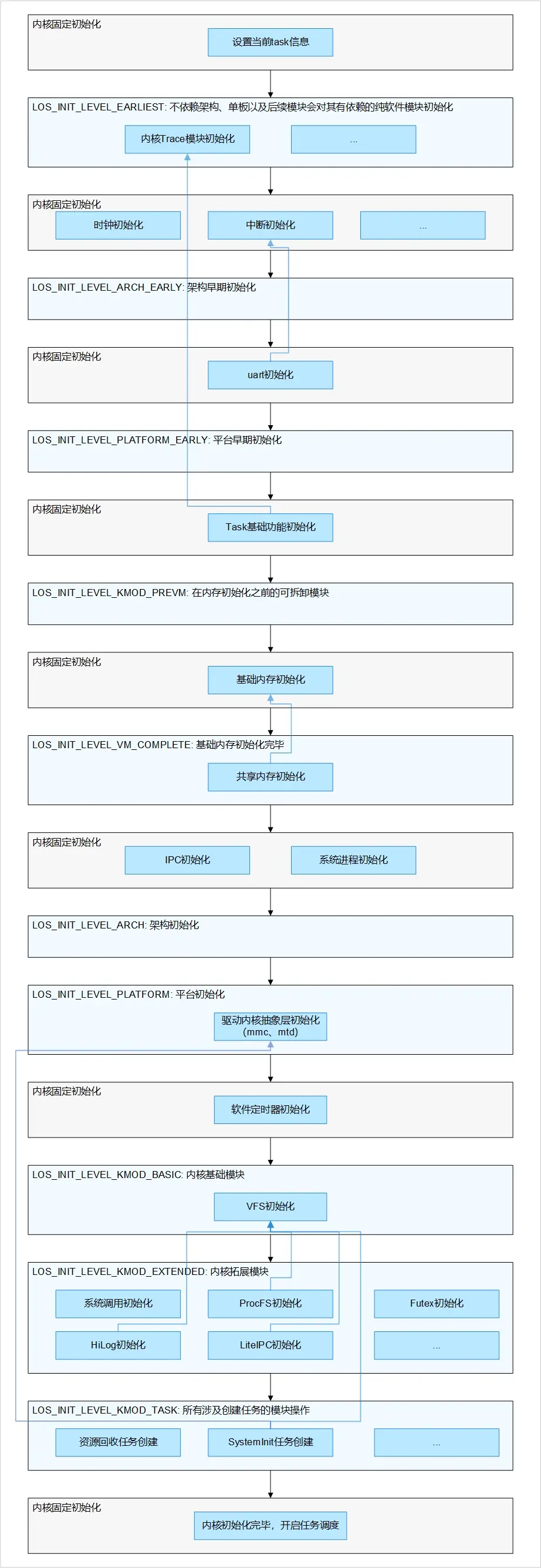

图3 内核启动框架

表2 启动框架层级

进行单板移植适配，推荐关注LOS_INIT_LEVEL_ARCH至LOS_INIT_LEVEL_KMOD_TASK之间的层级，且尽可能拆分初始化行为进行细化阶段注册。

 说明： 启动框架中同一层级内的注册模块不能有依赖关系，建议新增模块按照上述启动阶段进行模块初始化的拆分，按需注册启动。可通过查看系统编译生成文件OHOS_Image.map中.rodata.init.kernel.*段内的符号表来了解当前已注册进内核启动框架中的各个模块初始化入口，以及检查新注册的模块初始化入口是否生效。

编程样例

在单板SDK文件中

/* 内核启动框架头文件 */
#include "los_init.h"
......

/* 新增模块的初始化函数 */
unsigned int OsSampleModInit(void)
{
    PRINTK("OsSampleModInit SUCCESS!\n");
    ......
}
......
/* 在启动框架的目标层级中注册新增模块 */
LOS_MODULE_INIT(OsSampleModInit, LOS_INIT_LEVEL_KMOD_EXTENDED);

验证

main core booting up...
OsSampleModInit SUCCESS!
releasing 1 secondary cores
cpu 1 entering scheduler
cpu 0 entering scheduler

根据上述系统启动阶段的打印可知，内核在启动时进行了该注册模块的初始化函数调用，完成该模块的初始化操作。

系统启动完毕后进入内核态shell，能够运行task命令能够正常显示即可。

OHOS # help
***shell commands:*

arp           cat           cd            chgrp         chmod         chown         cp            cpup
date          dhclient      dmesg         dns           format        free          help          hwi
ifconfig      ipdebug       kill          log           ls            lsfd          memcheck      mkdir
mount         netstat       oom           partinfo      partition     ping          ping6         pmm
pwd           reset         rm            rmdir         sem           shm           stack         statfs
su            swtmr         sync          systeminfo    task          telnet        touch         umount
uname         v2p           virstatfs     vmm           watch         writeproc

DD一下：欢迎大家关注工粽号<程序猿百晓生>，可以了解到以下知识点。

欢迎大家关注工粽号<程序猿百晓生>，0取以下学习清单：
1.OpenHarmony开发基础
2.OpenHarmony北向开发环境搭建
3.鸿蒙南向开发环境的搭建
4.鸿蒙生态应用开发白皮书V2.0 & V3.0
5.鸿蒙开发面试真题（含参考答案）
6.TypeScript入门学习手册
7.OpenHarmony 经典面试题(含参考答案)
8.OpenHarmony设备开发入门【最新版】
9.沉浸式剖析OpenHarmony源代码
10.系统定制指南
11.【OpenHarmony】Uboot 驱动加载流程
12.OpenHarmony构建系统--GN与子系统、部件、模块详解
13.ohos开机init启动流程
14.鸿蒙版性能优化指南
.......

Linux内核

移植概述

Linux内核移植主要涉及基于linux内核基线合入三方芯片补丁后，进行基础的内核编译构建及验证。

基本信息

当前Linux内核基线是基于Linux社区 4.19 LTS版本演进，合入CVE及bugfix补丁。具体信息参考 代码库，对应repo工程代码路径为kernel/linux-4.19。

Bootloader

可以使用芯片厂商自带的Bootloader，或者是开源Uboot等加载内核镜像。比如为支持Hi3516DV300开发板，OpenHarmony引入的开源 Uboot。

适配编译和烧录启动

1.准备内核config（特别是芯片相关的config）。

config文件所在源码目录：kernel/linux/config/

以hi3516dv300芯片为例，可在对应的linux-4.19/arch/arm/configs/目录下新建<YOUR_CHIP>_small_defconfig，如hi3516dv300_small_defconfig表示针对hi3516dv300小型系统的defconfig。该config文件可以由基础defconfig文件small_common_defconfig与该芯片相关的config组合生成。

2.准备芯片补丁。

补丁文件所在源码目录：kernel/linux/patches/linux-4.19

以hi3516dv300芯片为例，参考已有的patch目录hi3516dv300_small_patch目录，新建<YOUR_CHIP>_patch目录，放置相关芯片补丁，注意hdf.patch等驱动补丁。

3.编译。

具体内核编译入口脚本位于工程目录kernel/linux/patches/下面，版本级整编命令会通过BUILD.gn进入kernel_module_build.sh和kernel.mk，需要在这2个文件中针对性进行patch及defconfig文件路径、编译器、芯片架构、内核Image格式等的适配。

通过编译错误日志调整补丁，典型错误场景：

（1）补丁合入失败，出现冲突，需要进行上下文适配修改。

（2）编译失败，内核版本差异（函数实现调整等）需要针对性进行内核适配。

注意：

参考kernel.mk，在OpenHarmony工程的编译构建流程中会拷贝kernel/linux-4.19的代码环境后进行打补丁动作，在使用版本级编译命令前，需要kernel/linux-4.19保持原代码环境。 对应拷贝后的目录位于：out/<***>/kernel/linux-4.19，可以在该目录下进行补丁的修改适配。

4.烧录启动。

由于不同芯片的开发板的烧录方式不一样，此处不表述具体的烧录方式。需要注意烧录的各镜像的大小及启动参数的配置，参考hi3516dv300采用uboot启动参数：

    setenv bootargs 'mem=128M console=ttyAMA0,115200 root=/dev/mmcblk0p3 ro rootfstype=ext4 rootwait blkdevparts=mmcblk0:1M(boot),9M(kernel),50M(rootfs),50M(userfs)'

验证

调试init进程、启动shell和运行简单的用户态程序，验证内核移植是否成功。OpenHarmony小型系统的OS镜像结构以及linux用户态的启动流程如下图1所示：

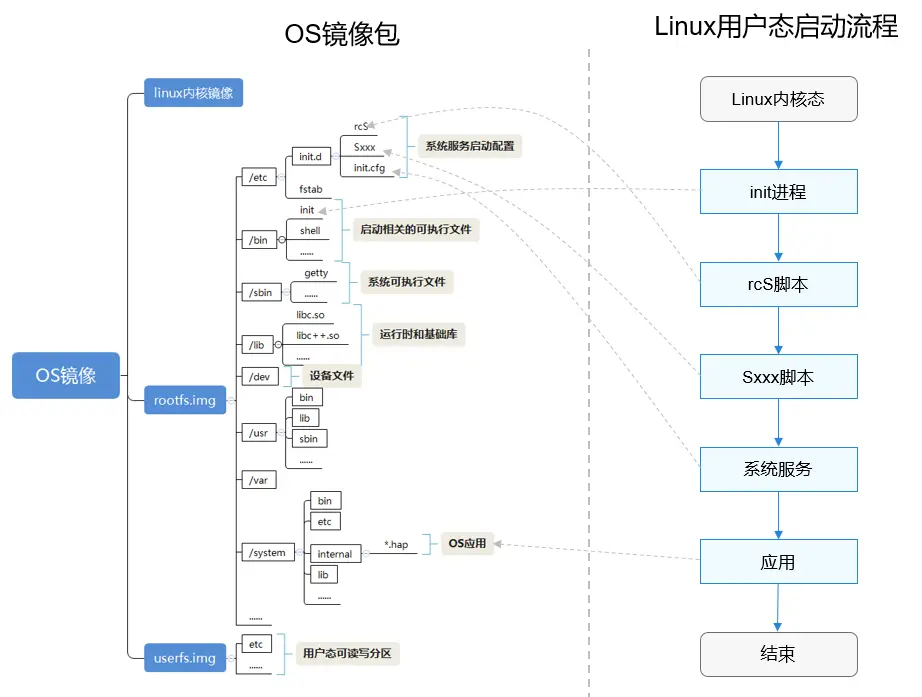

图1 基于linux内核的OS镜像结构和用户态程序启动流程

基于上述流程，推荐按以下步骤完成验证：

1.制作根文件系统镜像。

请参考 新建芯片解决方案和产品解决方案 生成根文件系统镜像rootfs.img。从上图可以看到启动过程与产品配置强相关，在制作rootfs.img过程中请完成如下四种配置：

• 组件配置

产品组件配置文件vendor/{company}/{product}/config.json需配置启动恢复子系统(startup)的init_lite组件和内核子系统的linux_4_1_9组件。

• 系统服务配置

系统服务配置文件vendor/{company}/{product}/init_configs/init_xxx.cfg需要启动shell服务。

• 文件系统配置

文件系统配置vendor/{company}/{product}/fs.yml中需要创建/bin/sh -> mksh和/lib/ld-musl-arm.so.1 -> libc.so软连接，这两个文件分别是shell可执行程序和可执行程序依赖的c库。

• 启动配置

启动配置在vendor/{company}/{product}/init_configs/etc目录下，包括fstab、rsS和Sxxx文件，请按开发板实际情况配置。

编译完成后，可通过检查产品编译输出目录下的rootfs内容，确认rootfs.img文件生成是否符合预期。

2.调试init进程和shell。

烧录rootfs.img并调试init进程和shell，不同厂商的开发板的烧录工具和流程可能不同，请按芯片解决方案提供的流程进行烧录。烧录rootfs.img前请确认bootloader和linux内核启动正常。如果rootfs.img被内核正常挂载，接着将运行/bin/init程序，init进程为用户态的第一个应用程序，它的运行意味着用户态的开始。

init程序首先会调用/etc/init.d/rcS脚本，rcS脚本执行第一条命令为/bin/mount -a，该命令会加载fstab文件，在fstab中的命令执行完后rcS将顺序调用Sxxx脚本完成设备节点创建和扫描、文件权限配置等操作。

最后，init程序会读取init.cfg系统服务配置文件。根据步骤1中的设置，init程序将会启动shell。如果上述流程运行正常，系统则会进入shell。

若串口有如下版本号日志打印，则表示init程序启动正常：

图2 init启动正常日志

正常进入shell后执行ls命令，串口打印信息如下图：

图3 正常进入shell后输入ls命令串口打印

3.配置NFS。

init进程和shell正常启动后，以服务端IP为192.168.1.22、客户端IP为192.168.1.4为例，可在根目录执行如下命令开启NFS:

    ifconfig eth0 192.168.1.4 netmask 255.255.255.0
    mkdir -p /storgage/nfs
    mount -t nfs -o nolock,addr=192.168.1.22 192.168.1.22:/nfs /storage/nfs
