架构入门：如何画出不被同事吐槽的架构图？

作为一位在技术会议和跨部门沟通中身经百战的架构师，我最深刻的体会就是：一张清晰的系统架构图，能抵得过千言万语。你肯定见过那种场面——产品经理不停追问实现细节，技术团队争论不休，老板坐在一旁眉头紧锁。而当你亮出一张清晰的架构图时，会议室突然安静了，大家的眼神都聚焦在同一张图上，纷纷点头：“原来是这样！”

但实际开发中，相信大家多数情况遇到的是这样的“架构图”：画布上堆满了密密麻麻的方框，乱七八糟的连线穿来插去，再加上一堆只有作者自己才懂的缩写术语。这哪是架构图，分明是一幅“猜谜图”，非但没解决问题，反而制造了更多困惑。

说实话，画好架构图真的不需要多高的美术功底，关键是掌握正确的方法。经过这么多年的摸爬滚打，我找到了一套特别实用的方法——C4模型。今天给大家分享如何轻松画出让人一目了然的架构图。

为什么你画的图没人看得懂？

之前曾见过一位资深工程师画的系统架构图：密密麻麻的方框挤在A4纸上，各种颜色的箭头纵横交错，还布满了只有他自己懂的缩写术语。当他自信地向产品经理展示这幅“杰作”时，能够感受到看到了他眼中的迷茫与不确定。

这不是孤例。太多程序员忽略了架构图的本质——它是一种信息沟通工具，而非技术自嗨的展示。一个好的架构图应当像城市地图，既能让人看到全貌，又能引导高效找到具体街道，而不是将每个建筑的内部结构都细节无遗地呈现。

C4模型：架构沟通的通用语言

C4模型由Simon Brown提出，其核心思想是通过不同抽象层次的图纸应对不同受众的需求，就像地图有世界地图、国家地图、城市地图和街道地图一样。

C4代表四个层次：系统上下文、容器、组件和代码。实践证明，这套方法能解决90%以上的架构沟通场景。

第一层：系统上下文图——主要给老板和产品看

系统上下文图是最宏观的视角，它回答了一个基本问题：我们构建的系统是什么，它与外部哪些系统和人打交道？

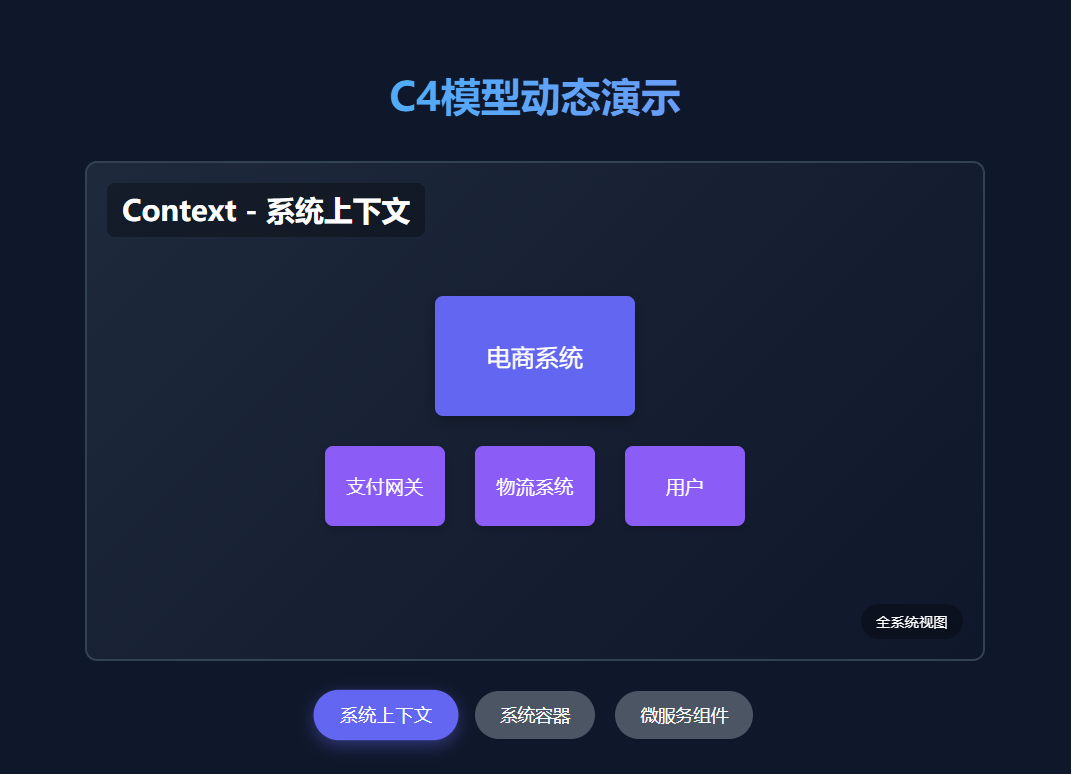

画这张图时，你的画布上应该只有一个代表你系统的方框，周围是与之交互的用户和其他系统。关键在于，不要画系统内部的任何细节！

绘制要点：

• 使用简单方框和清晰的标签
• 明确显示系统与外部的关系（方向箭头）
• 避免任何技术术语，使用业务语言

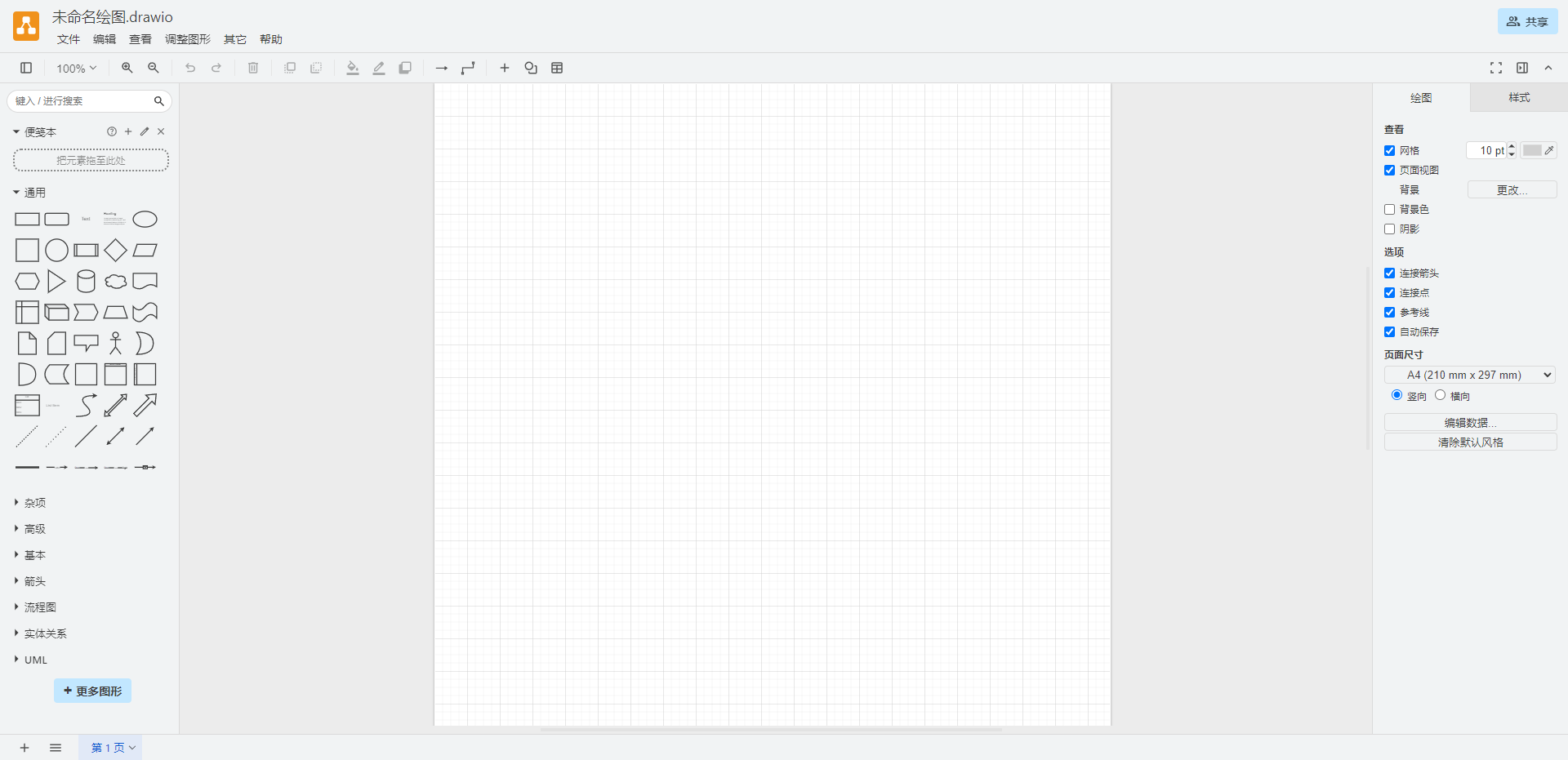

在draw.io中，你可以使用基本的矩形和箭头工具，确保布局宽松，信息清晰。这张图最适合与非技术角色沟通，能在30秒内让任何人理解系统的基本价值和作用。

第二层：容器图——给架构师和开发负责人看

容器图 zoom in 到系统内部，展示了高层次的技术组件及其相互关系。这里的“容器”不是Docker容器，而是指应用程序、数据存储、微服务等执行环境或技术边界。

绘制要点：

• 显示系统内部的主要技术构成
• 明确容器间的通信方式（HTTP、消息队列等）
• 包含足够技术细节但不深入实现

这是最常用的架构图，它可以帮助技术团队快速理解系统全貌，也是技术方案评审的核心材料。在draw.io流程图工具中，你可以使用不同的形状表示不同类型的容器（Web应用、数据库、消息代理等），并保持一致的图例。

第三层：组件图——给开发团队看

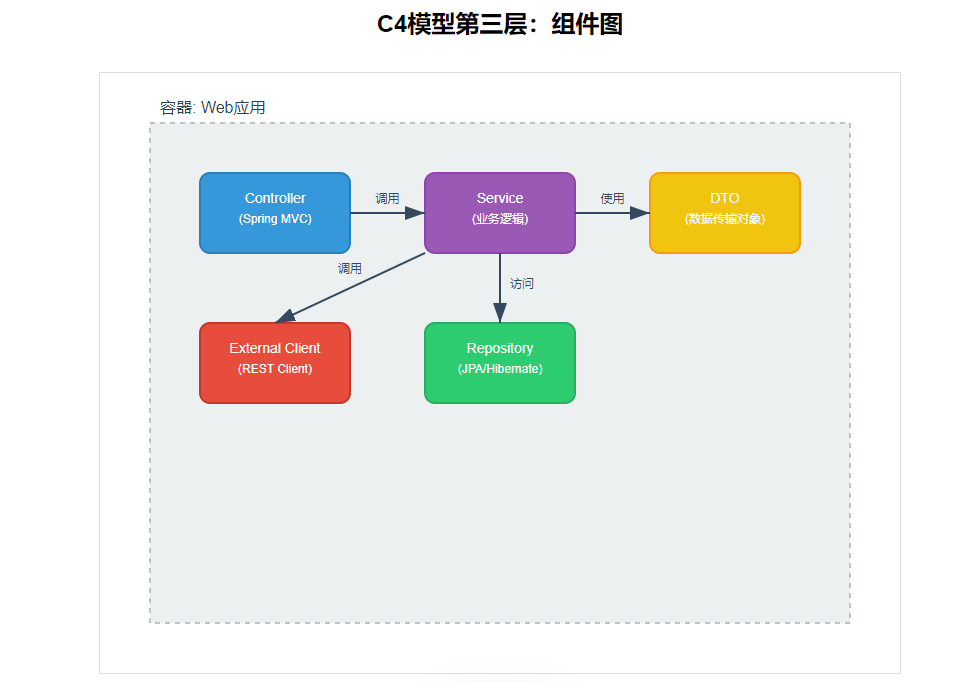

组件图进一步细化，展示单个容器内部的逻辑组件及其相互关系。这类图适合开发阶段使用，帮助团队成员理解模块划分和接口设计。

绘制要点：

• 聚焦一个容器内部的逻辑组件
• 显示组件间的依赖关系和接口
• 包含关键实现技术但不涉及具体代码

第四层：代码图——给开发者看

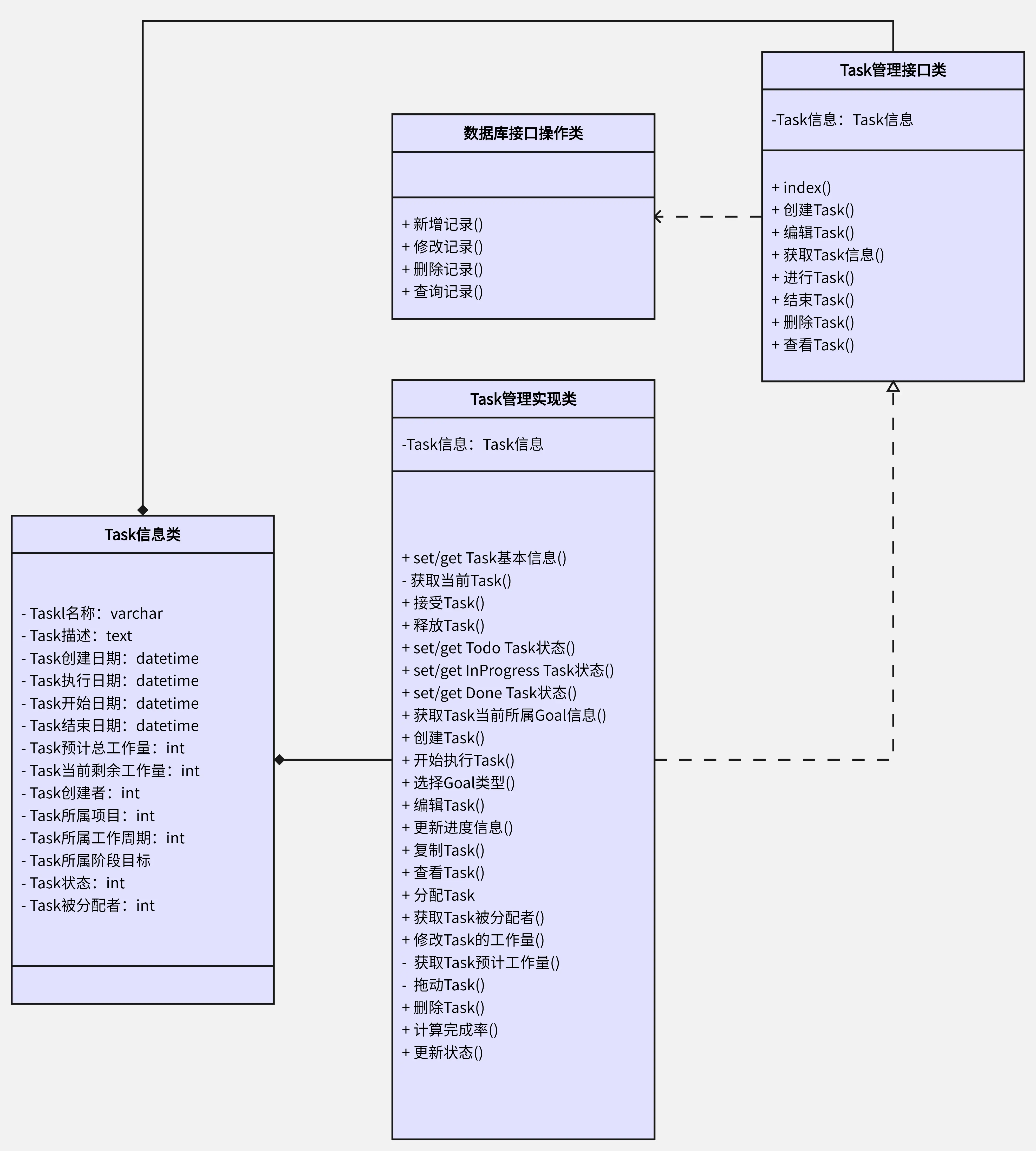

代码图是最低层次的抽象，通常通过UML类图、实体关系图等形式展示具体实现细节。这类图一般直接由代码生成，除非必要，不建议手动绘制维护。

实战演练：画图工具技巧

作为程序员推荐draw.io（现在更名为diagrams.net），因为它免费、功能强大且易于使用。以下是一些实用技巧：

创建不同层次的图纸时，建立一致的视觉规范至关重要：

• 使用相同颜色表示相同类型的元素（如蓝色表示内部组件，灰色表示外部系统）
• 保持箭头样式的一致性（实线表示同步调用，虚线表示异步消息）
• 为每个元素添加简短明确的标签

Visio也是可选工具，尤其在企业环境中，但draw.io的轻量和免费优势明显。

总结

掌握C4模型后，你会发现架构沟通变得前所未有的顺畅。记住以下几点：

首先，始终从使用者出发选择适当的抽象层次。给老板看的图应该能在一分钟内理解，给开发者的图则需要足够的技术细节。

其次，保持图纸的单一责任原则。每张图只解决一个层次的问题，不要混入多个抽象层次的细节。

最后，架构图属于不断迭代的文档。随着业务系统推进和需求变化，架构图也应同步更新。建议将图纸纳入版本控制系统，与代码一起维护。

画图不是目的，而是整个项目团队达成共识的有效手段。下次当你准备画架构图时，先问自己：这张图是给谁看的？他们需要知道什么？我希望他们基于这张图做出什么决策？

一张好的架构图，就像优秀的架构本身，不是在增加复杂度，而是在混乱中建立规范，在复杂中提炼简单。这才是架构师的核心价值——不是画出最复杂的技术图纸，而是用最简单的图形表达最终让项目可以顺利推进的目的。
