构建矿山设备智能通信桥梁：基于Modbus转PROFIBUS DP的故障响应优化方案

构建矿山设备智能通信桥梁：基于Modbus转PROFIBUS DP的故障响应优化方案

在冶金与矿业这类连续生产的重工业领域，设备运行的稳定性和故障响应的及时性直接关系到生产安全与效率。矿山中的核心设备，如大型破碎机、高压通风机等，其健康状况需要被实时监控。然而，现场往往存在一个普遍难题：许多智能设备（如马达保护器）通常配备成本较低、通用的Modbus RTU接口，而矿区主控系统（如西门子PLC）多采用高速、稳定的PROFIBUS DP工业总线。协议的不匹配形成了“信息孤岛”，导致设备运行数据无法及时上传，严重制约了故障响应速度。

d4bbe241884b239d60edcd4659e44aac_12630376

一、 通信瓶颈：数据隔阂延缓故障诊断

传统的马达保护器能够精确监测电机的电流、电压、温度、振动等关键参数，并在过载、缺相、轴承磨损等故障发生时进行保护。但其Modbus RTU通信协议无法直接接入基于PROFIBUS DP的西门子PLC控制系统。操作人员往往只能通过保护器本体的指示灯进行粗略判断，或需要到现场连接电脑读取数据，故障诊断耗时耗力。对于破碎机、通风机这类关键设备，几分钟的停机都可能造成巨大的生产损失。因此，打通Modbus RTU设备与PROFIBUS DP网络之间的通信通道，成为提升矿山设备管理水平的迫切需求。

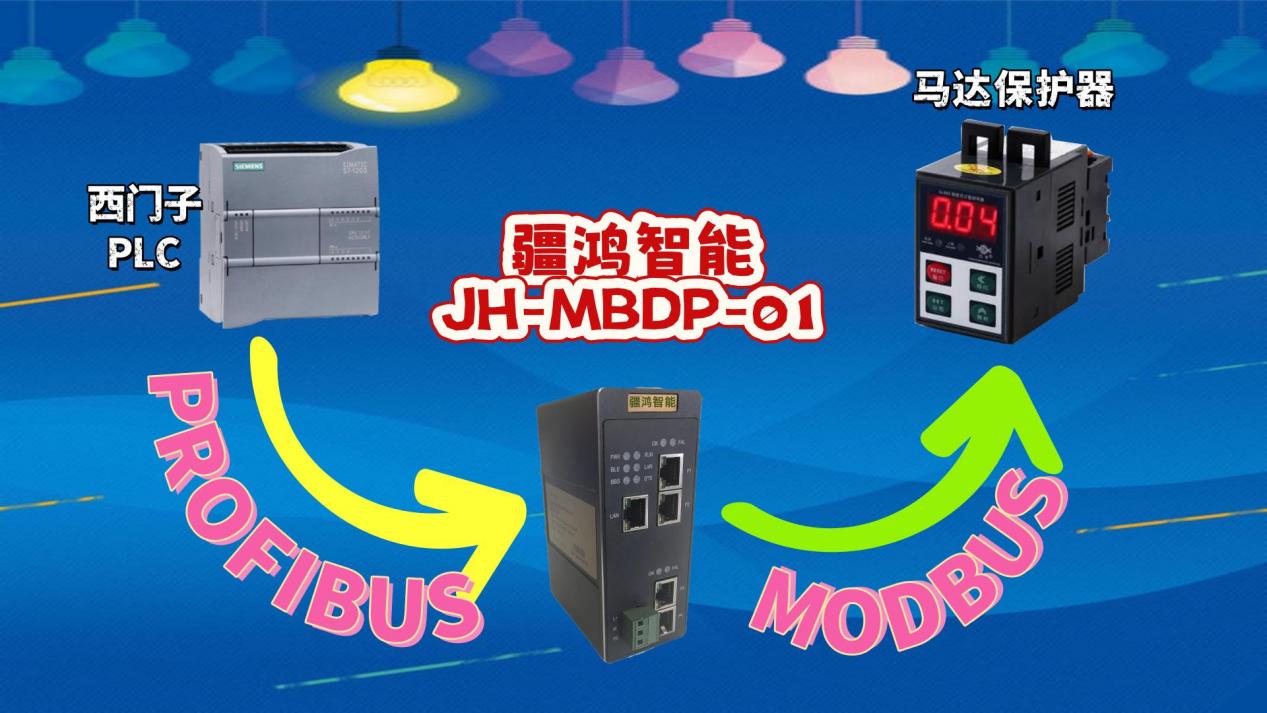

二、 核心解决方案：Modbus RTU主站转PROFIBUS DP从站网关

针对这一挑战，专业的工业通信网关提供了高效的解决方案。其核心角色是充当“协议翻译器”，具体工作流程如下：

1. 作为Modbus RTU主站：网关主动轮询连接在其上的各个Modbus RTU从站设备（如多台马达保护器）。它按照预设的地址和寄存器映射表，周期性地读取保护器内的各项运行参数和状态信息。

2. 进行协议转换：网关内部对采集到的Modbus数据进行解析、打包和处理。

3. 作为PROFIBUS DP从站：转换后的数据被存储在网关的特定存储区中。网关在PROFIBUS DP网络上扮演一个标准从站的角色，拥有唯一的DP站地址。主站（西门子PLC）可以像访问其他DP从站（如远程I/O模块）一样，高速、循环地读取网关中的数据。

通过这种方式，网关成功地将分散的Modbus RTU设备“伪装”成了PLC能够直接识别和访问的PROFIBUS DP设备。

c54e5c79b9bb4c92479c8a46b395518b_008bk9ZEly4gnypqi8dckj30u00g5ju0

三、 实施效益：全面提升矿山设备故障响应速度

在矿山现场部署该转换网关后，带来的效益是立竿见影的：

实时监控与预警：西门子PLC可以实时获取到每台马达保护器的完整数据。工程师能在中控室画面上清晰看到电机的实时电流、绕组温度等趋势，不再依赖故障发生后的报警。通过对数据进行分析，甚至可以设定预警阈值，在故障发生前（如温度持续缓慢升高）发出预警，实现预测性维护。

快速定位与诊断：当设备跳闸时，PLC能立即从网关读取到精确的故障代码（如“过载跳闸”、“B相电流异常”），帮助维护人员迅速定位故障根源，避免了传统的逐项排查，极大缩短了平均修复时间（MTTR）。

集中化管理：所有设备的运行数据得以整合进入上位的监控系统（如WINCC），为设备健康管理、生命周期分析和维护决策提供了坚实的数据基础。

7faf9f3950522fe02d5d551be5a97b4c_u=808006919,205380536&fm=253&fmt=auto&app=138&f=JPEG_w=569&h=427

结论

在推动矿山智能化、提升设备可靠性的进程中，解决异构网络的通信问题是一项基础而关键的工作。利用疆鸿智能Modbus RTU转PROFIBUS DP网关技术，成功地在先进的PLC控制系统与广泛应用的现场智能设备之间架起了一座无缝通信的桥梁。这一方案实施便捷、成本可控，能够有效打破数据壁垒，将设备故障响应从“被动处理”提升至“主动预警与快速诊断”的新层次，为冶金与矿业企业的安全、高效生产提供了有力保障。
