谷易IC测试座工程师:电极片封装测试座的关键应用

原创
作者头像
用户11866768
发布2025-10-10 14:24:29
发布2025-10-10 14:24:29
370
举报

一、电极片的种类与核心工作原理

电极片作为电子设备中信号传导与能量转换的关键部件,其性能直接决定终端设备的精度与可靠性。根据功能与应用场景,可分为两大核心类别,不同类型的工作原理存在显著差异:

谷易电子IC测试座工程师:电极片封装测试座的关键应用
谷易电子IC测试座工程师:电极片封装测试座的关键应用

(一)按功能划分的核心种类

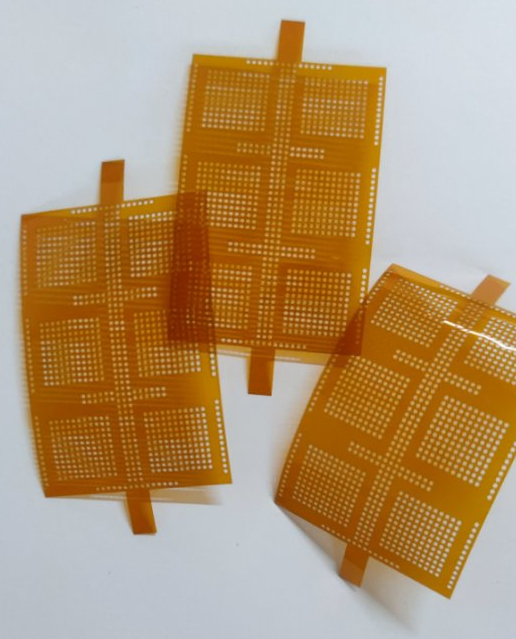

信号传感类电极片

主要用于捕捉物理或化学信号,如生物电信号(医疗领域)、压力 / 温度信号(工业领域)。常见结构包括金属箔电极(铜、银材质,延展性好)、印刷电极(采用导电油墨印刷于柔性基板,适配曲面场景)、薄膜电极(厚度 < 10μm,如 ITO 透明电极,用于精密传感)。

工作原理:通过电极与被测对象的接触界面形成信号通路,例如医疗体表电极片依靠电解质凝胶降低皮肤接触阻抗,将生物电信号(如心电、脑电)转化为可测量的电信号;工业压力传感电极片则利用压电材料(如 PZT)的压电效应,将机械压力转化为电压信号。

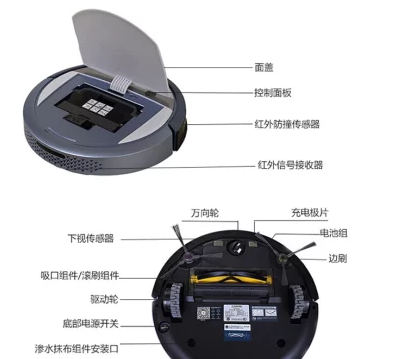

能量传输类电极片

用于电力或能量的传递,如电池极片、射频天线电极。材质多为高导电金属(金、银、铜),部分需具备耐腐蚀性(如工业高频电极片采用镍合金)。

工作原理:基于欧姆定律实现电流传导,或通过电磁感应完成能量耦合,例如工业高频加热设备的电极片,通过高频电流在电极与工件间形成交变磁场,实现能量传输。

(二)共性工作逻辑

无论何种电极片,其核心机制均围绕 “界面接触 - 信号 / 能量转换 - 稳定传输” 展开:接触阶段需保证低阻抗连接,转换阶段依赖材质特性(如压电、导电)实现信号形态转化,传输阶段则需规避干扰与损耗,这也为后续测试提供了核心评估维度。

谷易电子IC测试座工程师:电极片封装测试座的关键应用
谷易电子IC测试座工程师:电极片封装测试座的关键应用

二、主流封装形式与对应测试类型

电极片的封装不仅影响安装适配性,更决定了测试重点。针对 TO、DIP、QFP、LCC、BGA 五种典型封装,需设计差异化的测试方案,以覆盖电性能、机械可靠性与环境适应性三大核心维度:

(一)TO 封装(金属外壳封装)

结构特点:金属外壳 + 引脚引出,密封性强,常用于高可靠性场景(如医疗植入式电极片、工业高温传感器)。

核心测试类型

气密性测试:采用氦质谱检漏法,要求泄漏率 < 1×10⁻⁹ Pa・m³/s(符合医疗 ISO 14644 洁净标准);

引脚导通性测试:检测引脚与电极片的焊接电阻,需 < 100mΩ;

耐高温测试:在 - 55℃~150℃温域循环中,监测电极片信号传输稳定性。

谷易测试座应用:定制金属外壳适配夹具,内置耐高温探针(耐温 200℃),实现封装无损夹持,同时集成气密性测试接口,无需频繁更换工装。

(二)DIP 封装(双列直插封装)

结构特点:引脚直插式,安装便捷,多用于工业控制领域的低频电极片(如 PLC 传感器电极)。

核心测试类型

引脚间距与垂直度测试:通过光学测量仪确保引脚间距偏差 < 0.1mm,垂直度误差 < 0.5°;

绝缘电阻测试:在 500V DC 下,引脚间绝缘电阻需 > 100MΩ;

插拔寿命测试:模拟 1000 次插拔后,接触电阻变化率 < 20%。

谷易测试座应用:采用弹性夹爪结构,适配不同引脚数量(8~40Pin),探针接触电阻 < 50mΩ,支持插拔寿命测试的自动化循环控制。

谷易电子IC测试座工程师:电极片封装测试座的关键应用
谷易电子IC测试座工程师:电极片封装测试座的关键应用
(三)QFP 封装( Quad Flat Package,四方扁平封装)

结构特点:引脚沿四边分布,间距小(0.4~1.27mm),常用于高密度信号传感电极片(如医疗多通道心电电极)。

核心测试类型

引脚共面性测试:通过激光测高仪确保引脚共面度 < 0.05mm;

信号完整性测试:在 100MHz 频率下,测量电极片的插入损耗 < 0.5dB,回波损耗 <-15dB;

抗振动测试:在 10Hz~2kHz 扫频振动中,监测信号传输无中断。

谷易测试座应用:微间距探针阵列(最小间距 0.3mm),采用镀金探针减少信号衰减,配合真空吸附定位,实现引脚精准对接,信号测试带宽达 500MHz。

(四)LCC 封装(无引脚芯片载体封装)

结构特点:无外露引脚,靠封装底部焊盘连接,适用于小型化电极片(如可穿戴医疗设备电极)。

核心测试类型

焊盘尺寸与平整度测试:焊盘直径偏差 < 0.02mm,平整度误差 < 0.01mm;

焊接可靠性测试:经 260℃回流焊后,焊盘与基板剥离强度 > 5N;

弯曲测试:在基板弯曲半径 5mm 条件下,电极片信号无漂移。

谷易测试座应用:采用柔性接触垫(硅胶 + 导电颗粒),贴合 LCC 焊盘曲面,无需精准对位即可实现稳定接触,同时支持弯曲测试的动态信号监测。

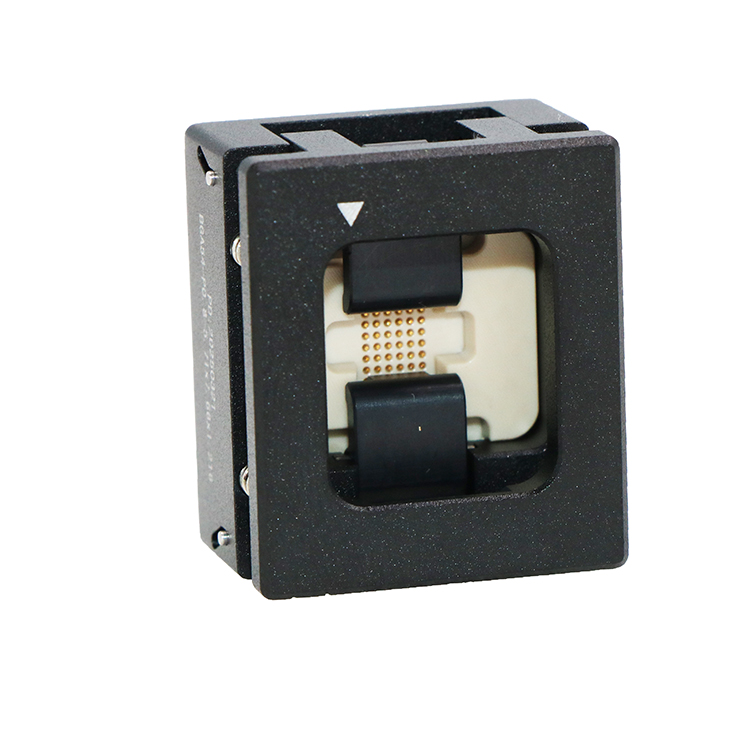

(五)BGA 封装(球栅阵列封装)

结构特点:底部球形焊点阵列,散热性好,多用于高功率工业电极片(如新能源设备功率电极)。

核心测试类型

焊点空洞率测试:通过 X 射线检测,焊点空洞率 < 5%(符合 IPC-A-610 标准);

热阻测试:在 10W 功率下,电极片热阻 < 5℃/W;

大电流传输测试:模拟 50A 电流下,焊点温度升高 < 30℃,无熔断现象。

谷易测试座应用:定制球形焊点适配凹槽,内置温度传感器实时监测焊点温度,支持大电流探针(最大承载 100A),满足高功率测试需求。

谷易电子IC测试座工程师:电极片封装测试座的关键应用
谷易电子IC测试座工程师:电极片封装测试座的关键应用

三、重点领域电极片测试详解

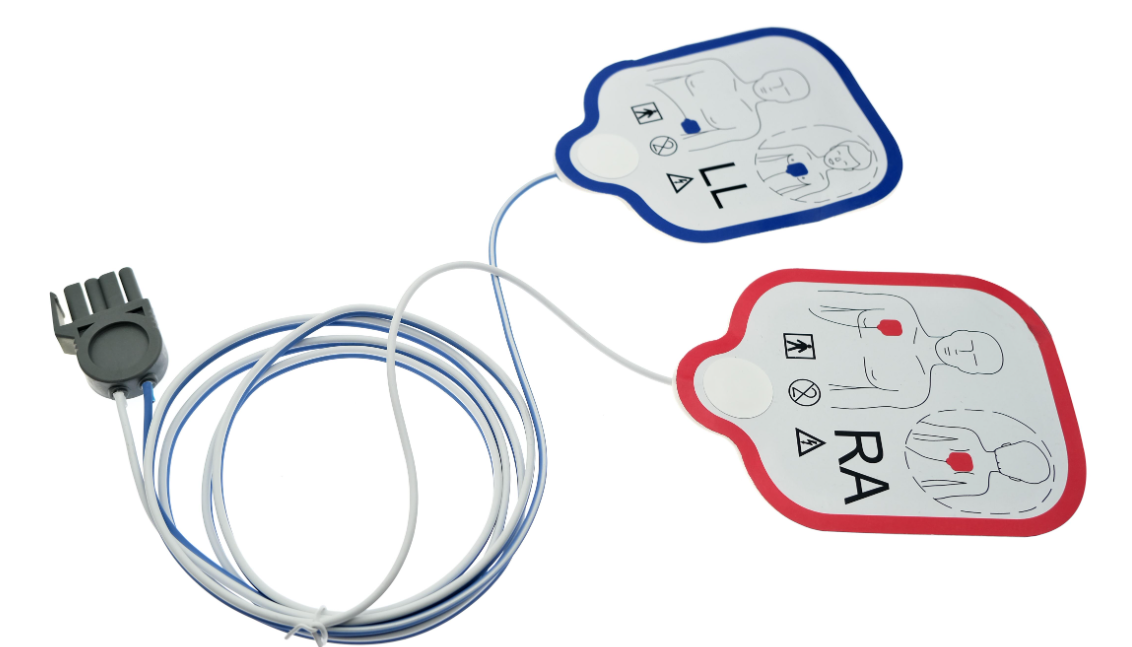

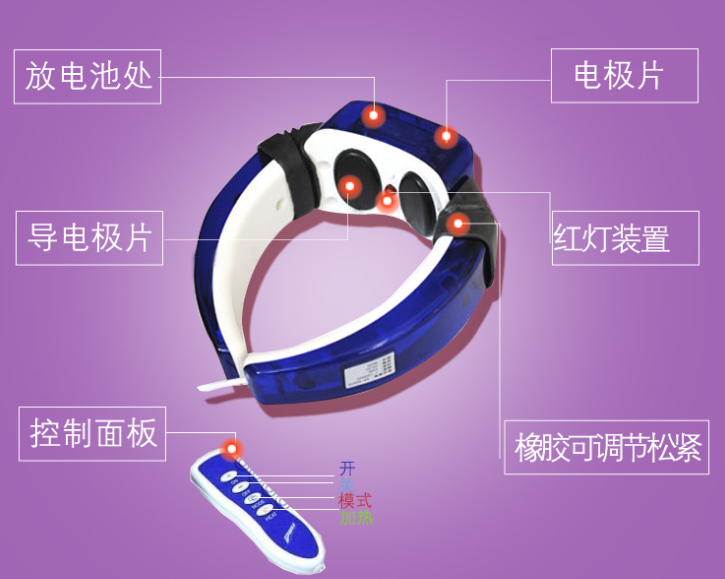

(一)医疗电极片测试:安全与精准优先

医疗电极片直接接触人体(体表或植入),测试需符合 ISO 10993 生物相容性标准与 IEC 60601 医疗电气设备安全标准,核心测试维度如下:

生物相容性测试

皮肤刺激性测试:电极片与皮肤接触 72 小时后,无红肿、瘙痒(符合 ISO 10993-10);

细胞毒性测试:提取物对细胞存活率影响 < 10%,避免重金属(如铅、镉)析出。

信号质量测试

噪声水平测试:体表心电电极片的等效输入噪声 < 5μVrms,确保生物电信号无干扰;

信号漂移测试:连续监测 24 小时,信号基线漂移 < 10μV,适配长期监护场景(如 ICU 心电监测)。

灭菌适应性测试

耐受 121℃高压蒸汽灭菌(20 分钟)或 γ 射线灭菌(剂量 25kGy)后,电极片导电性能变化率 < 5%,封装无开裂。

谷易测试座关键应用

采用医用级硅胶夹具,避免测试过程中释放有害物质,符合生物相容性要求;

集成低噪声信号采集模块,噪声抑制比(SNR)>80dB,精准捕捉微幅生物电信号;

设计灭菌后快速测试工装,无需冷却即可完成电性能检测,测试效率提升 40%。

(二)工业机器控制传感电极片测试:抗干扰与耐恶劣环境

工业场景中,电极片需耐受高温、油污、电磁干扰(EMI),测试需符合 IEC 60068 环境测试标准与 GB/T 17626 电磁兼容标准,核心测试维度如下:

电磁兼容(EMC)测试

辐射抗扰度测试:在 30MHz~1GHz 频段,承受 10V/m 场强后,电极片信号误差 < 2%(适配工业机器人位置传感);

传导抗扰度测试:在 150kHz~80MHz 频段,注入 10V 传导干扰,信号传输无中断。

耐环境测试

高低温循环测试:-40℃~85℃循环 50 次,电极片接触电阻变化率 < 15%,适配冶金、化工高温场景;

耐油污测试:浸泡工业齿轮油(40℃,24 小时)后,绝缘电阻 > 50MΩ,无短路现象。

响应速度测试

工业压力传感电极片的响应时间 < 1ms,确保工业自动化设备(如液压机械)的实时控制精度。

谷易测试座关键应用

内置 EMC 屏蔽罩(屏蔽效能 > 60dB),避免测试环境电磁干扰影响结果;

采用耐油、耐高温探针(材质为镍合金,耐温 120℃),适配油污、高温测试场景;

集成高速号采集卡(采样率 1GS/s),精准测量电极片的响应时间,测试误差 < 0.1ms。

谷易电子IC测试座工程师:电极片封装测试座的关键应用
谷易电子IC测试座工程师:电极片封装测试座的关键应用

四、谷易电子测试座的技术突破与行业价值

谷易电子针对电极片测试的痛点,从材料、结构、功能三方面实现技术创新,成为医疗与工业领域的核心测试支撑:

多封装兼容设计:一款测试座可通过更换探针模块,适配 TO/DIP/QFP/LCC/BGA 五种封装,减少工装切换成本,尤其适配中小批量多品种电极片测试场景。

智能监控与数据追溯:测试座集成物联网(IoT)模块,实时上传测试数据(如接触电阻、温度、信号误差),支持 MES 系统对接,实现测试过程全追溯,符合医疗 GMP 与工业 ISO 9001 质量要求。

耐用性提升:探针采用镀金 + 铑合金材质,插拔寿命超 10 万次,比传统测试座耐用性提升 2 倍;夹具采用高强度工程塑料(PA66 + 玻纤),耐冲击、抗老化,适配长期量产测试需求。

电极片测试是保障终端设备可靠性的关键环节,医疗领域的 “安全精准” 与工业领域的 “抗扰耐候” 需求,推动测试技术向多维度、高精准方向发展。谷易电子通过定制化测试座设计,不仅解决了不同封装、不同场景的测试痛点,更实现了测试效率与数据可靠性的双重提升。未来,随着柔性电极片、植入式微型电极片的普及,测试技术将进一步向 “微创化”“高频化” 发展,谷易电子的多场景适配能力与智能化技术,将为电极片产业升级提供更有力的支撑。
