一、BGA 封装芯片简介
BGA（Ball Grid Array，球栅阵列）封装是一种以底部锡球阵列为引脚的芯片封装技术，相较于传统 QFP（四方扁平封装）等形式，其核心优势在于解决 “高引脚密度与小型化” 的矛盾，结构特点与核心价值如下：
结构设计：芯片底部均匀分布圆形锡球（直径通常 0.3-0.8mm），通过锡球与 PCB 板上的焊盘焊接实现电气连接，无需外露引脚，封装体积较同引脚数 QFP 缩小 40% 以上；
性能优势：锡球阵列布局缩短信号路径，寄生电感≤5nH、寄生电容≤2pF，高频信号传输损耗降低 30%（适配 1GHz 以上芯片）；底部裸露焊盘可直接接触 PCB 散热，散热效率较 QFP 提升 50%，适配高功率芯片（如 CPU、电源管理芯片）；
可靠性提升：锡球具备一定弹性，可吸收 PCB 热膨胀产生的应力，减少焊点开裂风险，长期工作可靠性（MTBF）较传统封装提升 2-3 倍。
二、BGA 封装芯片适用场景
BGA 封装因 “高集成度、低信号损耗、强散热” 特性，广泛应用于高引脚需求、高频 / 高功率、小型化要求高的领域：
消费电子领域：智能手机 SoC（如骁龙 8 Gen3，采用 BGA256 封装）、平板电脑 CPU（苹果 A17 Pro，BGA338）、笔记本电脑显卡（NVIDIA MX550，BGA192），需兼顾小尺寸与高性能；
工业控制领域：PLC（可编程逻辑控制器）核心芯片（如西门子 S7-1200，BGA77）、工业传感器信号处理芯片（BGA49），需耐受 - 40℃~85℃宽温，且抗振动；
汽车电子领域：车载 MCU（如英飞凌 AURIX，BGA144）、自动驾驶雷达芯片（77GHz 毫米波芯片，BGA121），需满足车规级可靠性（高温 125℃、低温 - 40℃）；
航空航天与医疗领域：卫星通信芯片（BGA216，抗辐射）、医疗影像设备信号处理芯片（BGA196，高稳定性），需极端环境下的长期稳定运行。

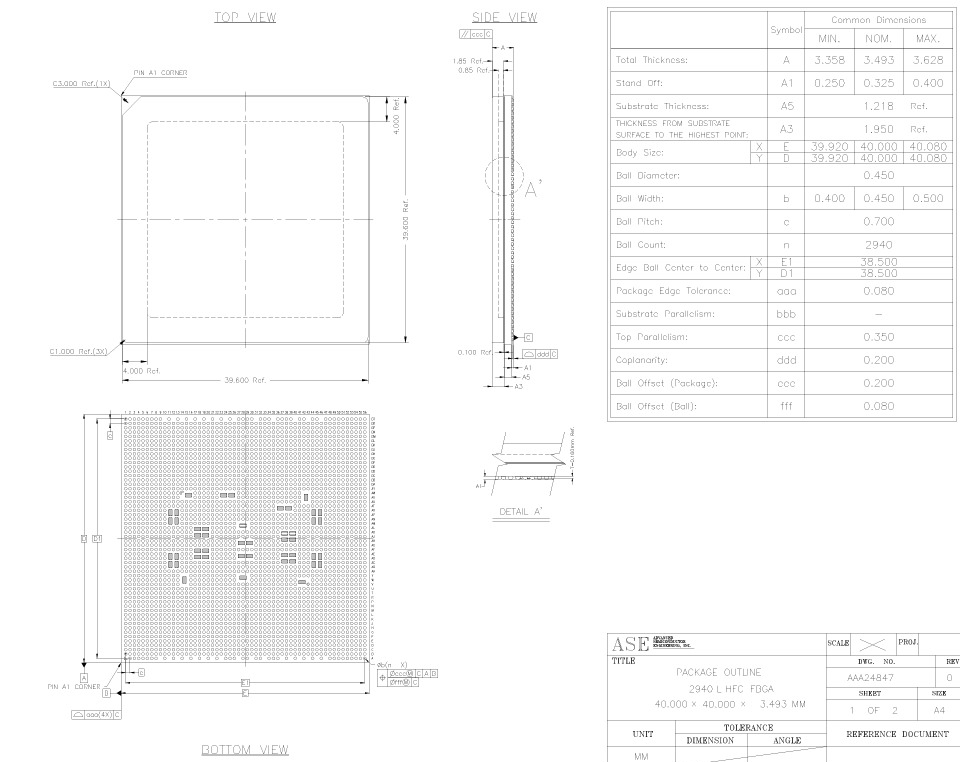

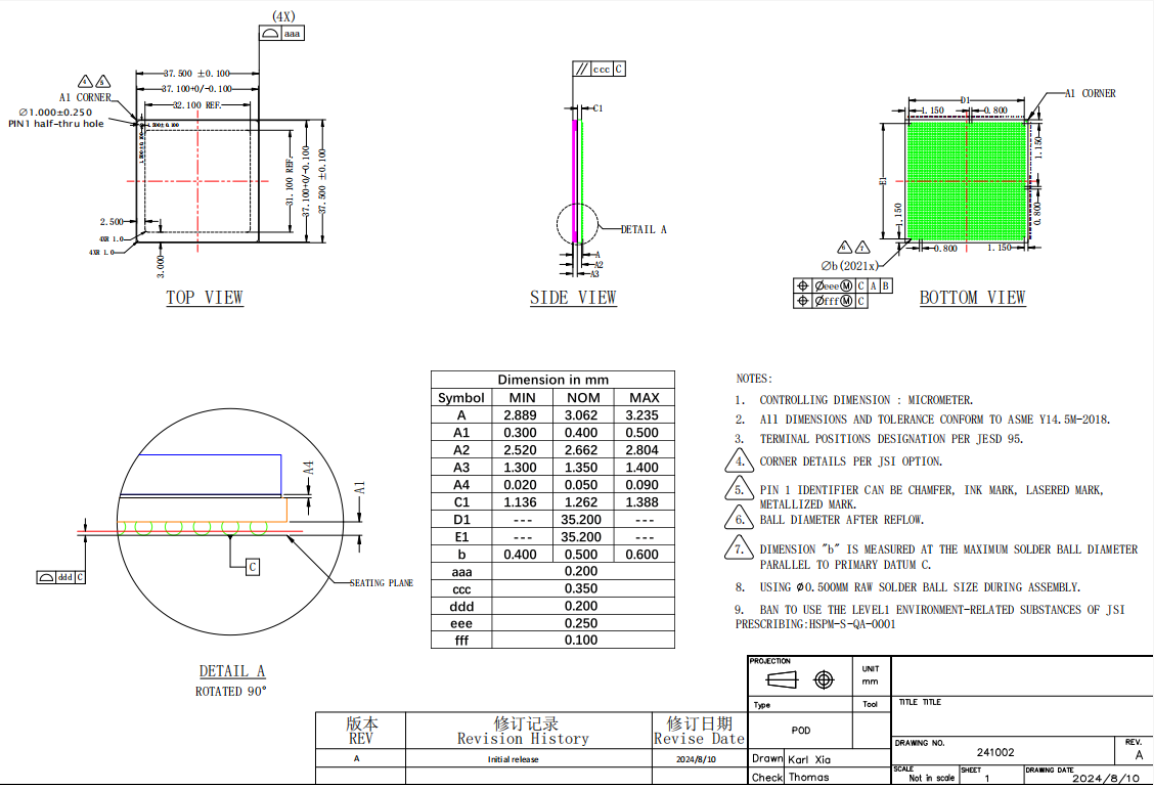

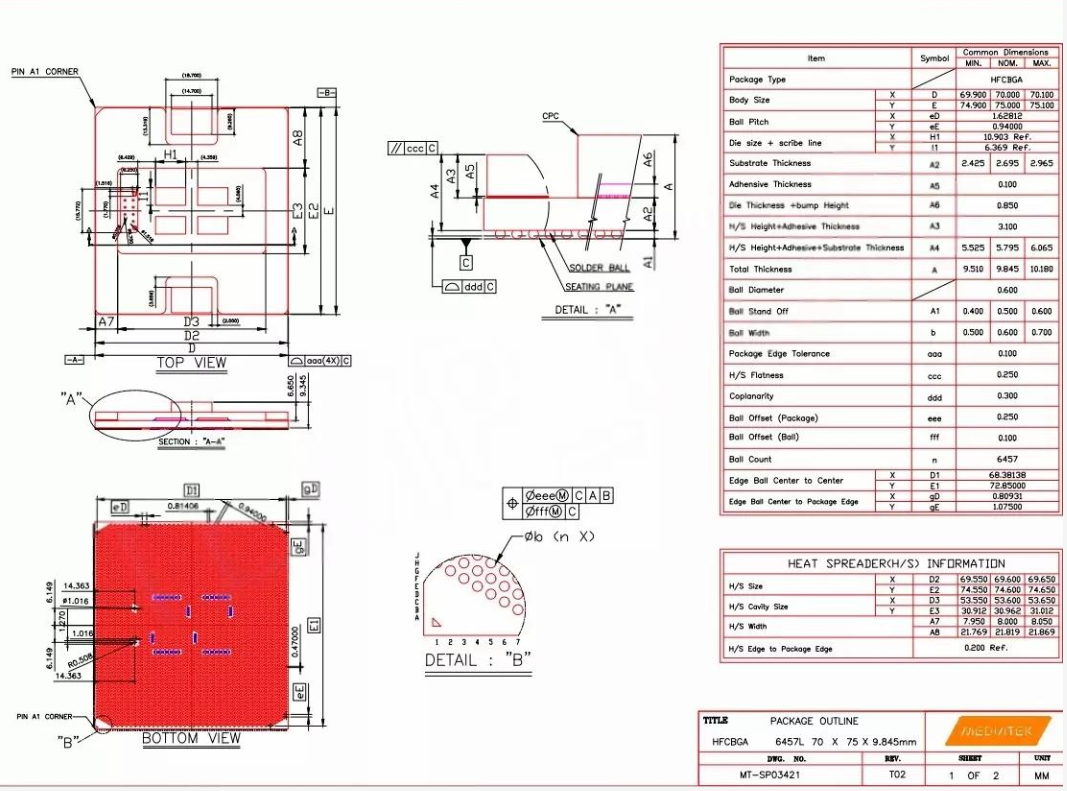

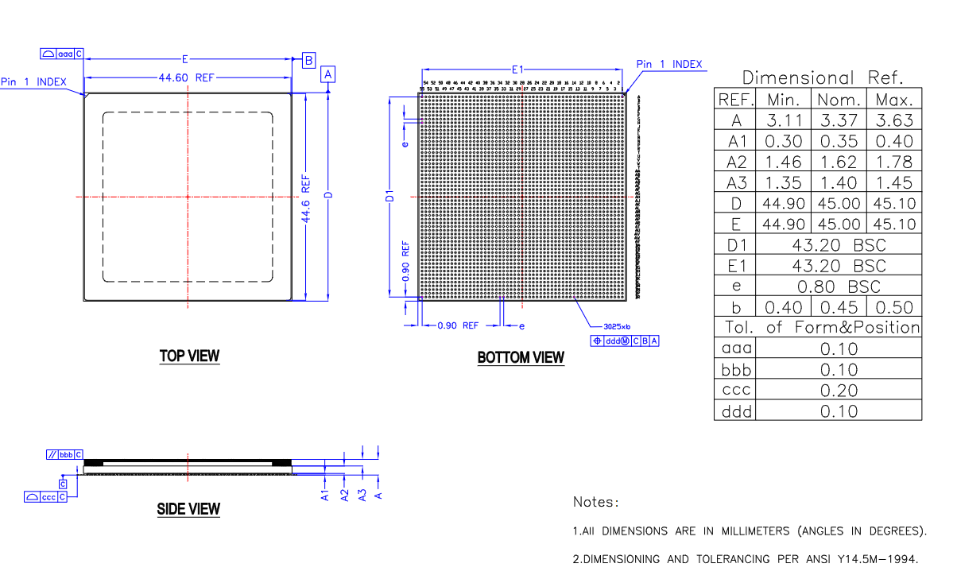

三、BGA 封装芯片的 pin 脚规格（典型型号）
BGA 封装的 “pin 脚” 即底部锡球数量，不同锡球数（pin 数）与间距适配不同集成度需求，主流型号及参数如下：
BGA 封装型号 | 锡球数量（pin） | 锡球间距 | 封装尺寸（长 × 宽） | 核心特点 | 典型应用 |
|---|---|---|---|---|---|
BGA25 | 25 | 1.0mm | 5mm×5mm | 超小型，低引脚密度 | 可穿戴设备电源管理芯片 |
BGA49 | 49 | 0.8mm | 6mm×6mm | 平衡尺寸与集成度 | 物联网传感器芯片 |
BGA77 | 77 | 0.8mm | 8mm×8mm | 中低集成度，散热性好 | 工业控制 MCU |
BGA144 | 144 | 0.5-0.8mm | 10mm×10mm | 高集成度，多信号通道 | 车载雷达前端芯片 |
BGA216 | 216 | 0.5mm | 12mm×12mm | 超高集成度，高频适配 | 5G 基站信号处理芯片 |
BGA338 | 338 | 0.4mm | 15mm×15mm | 极高引脚密度，超小间距 | 高端智能手机 SoC |
注：锡球间距越小（如 0.4mm），对焊接精度、测试座接触可靠性要求越高 |
四、BGA 与 FBGA/UBGA/MBGA/PGA/LGA 封装对比
不同封装形式在引脚结构、性能优势上差异显著，具体对比如下：
封装类型 | 引脚形式 | 核心优势 | 核心劣势 | 适用场景 |
|---|---|---|---|---|
BGA | 底部锡球阵列 | 高引脚密度、低寄生参数、散热好 | 维修难度高（需热风枪返修） | 中高端芯片（CPU、SoC、射频芯片） |
FBGA | 细间距锡球阵列（间距≤0.5mm） | 超小封装尺寸、更高引脚密度（如 FBGA338） | 焊接良率对工艺要求极高 | 微型消费电子（智能手表、蓝牙耳机） |
UBGA | 超小尺寸锡球阵列（封装≤5mm×5mm） | 极致小型化（如 UBGA25，4mm×4mm） | 功率承载能力低（≤2W） | 微型传感器、低功耗 IoT 芯片 |
MBGA | 金属外壳 + 锡球阵列 | 抗电磁干扰（EMI）、抗振动 | 封装成本高、体积略大 | 汽车电子、工业控制高可靠性芯片 |
PGA | 底部插针阵列（引脚外露） | 接触可靠性高、维修便捷（可插拔） | 体积大、引脚密度低（≤200pin） | 早期 CPU、服务器芯片 |
LGA | 底部金属焊盘阵列（无锡球） | 无铅环保、焊接应力小 | 需 PCB 对应焊盘，测试需专用探针座 | 高端 CPU（如 Intel 酷睿）、FPGA |
五、BGA 封装芯片测试项、方法与标准
BGA 芯片测试需覆盖 “电气连接可靠性、长期工作稳定性、封装结构完整性” 三大维度，核心测试体系如下：
（一）核心测试项目
电性能与接触可靠性测试
接触电阻：锡球与测试座 / PCB 的导通电阻（要求≤50mΩ，避免信号衰减）；
绝缘电阻：相邻锡球间的绝缘能力（高温高湿下≥100MΩ，防短路）；
引脚开路 / 短路检测：排查锡球虚焊、连锡（如 BGA144 需 100% 检测所有引脚通路）；
高频信号传输：测试 1GHz 以上信号的插入损耗（≤0.5dB）、相位偏移（≤5°），验证信号完整性。
可靠性测试
高温工作寿命（HTOL）：125℃/150℃下带载运行 1000-2000 小时（车规 125℃/2000 小时），无性能衰减；
温度循环测试：-40℃~125℃循环 1000 次（工业 500 次），每次循环 1 小时，测试后焊点无开裂；
湿热测试：40℃、90% RH 环境下放置 1000 小时，绝缘电阻保持≥10MΩ，无锡球腐蚀；
机械冲击测试：1500g 加速度、0.5ms 脉冲冲击，模拟运输 / 跌落，封装无脱落。
封装完整性测试
焊球剪切力：用推拉力测试机施加垂直力，单个锡球剪切力≥6gf（0.8mm 间距），避免焊球脱落；
封装空洞检测：超声扫描（C-SAM）检测锡球与芯片间的空洞率（≤15%），空洞过大会导致散热不良；
外壳密封性：氦质谱检漏，漏率≤1×10⁻⁸ atm・cm³/s，防潮气侵入。
（二）关键测试方法
接触可靠性测试
接触电阻：用微欧姆计（如 Keithley 2450）连接测试座探针与锡球，施加 100mA 测试电流，读取电阻值；
开路 / 短路：用 ICT（在线测试仪）搭建测试回路，逐一检测每个锡球的通路状态，短路则报警。
可靠性测试
高温老化：将 BGA 芯片安装在测试座上，一同放入温度箱（精度 ±1℃），施加额定电压 / 电流，每隔 24 小时记录性能参数；
温度循环：采用高低温箱（-40℃~125℃），升温 / 降温速率≤5℃/min，循环后用光学显微镜观察焊点状态；
焊球剪切：用推拉力测试机（如 DAGE 4000）的剪切刀，沿平行于芯片表面方向施加力，记录剪切力值。
封装完整性测试
超声扫描（C-SAM）：用 20-50MHz 超声波探头扫描芯片底部，空洞区域因声波反射差异显示为黑色，计算空洞面积占比；
氦质谱检漏：将芯片密封后充入氦气，放入检漏仪真空室，检测泄漏的氦气浓度，换算漏率。
测试环境控制
屏蔽室：测试高频信号时，需在屏蔽效能≥80dB@1GHz 的屏蔽室中进行，避免电磁干扰；
防静电环境：测试全程保持 ESD 防护（静电电压≤100V），防止静电击穿芯片引脚。
（三）行业测试标准
标准体系 | 核心规范编号 / 名称 | 关键要求 | 适用测试项目 |
|---|---|---|---|
JEDEC（美国） | JESD22-A108（HTOL） | 工业级：125℃/1000 小时；车规级：150℃/2000 小时，性能衰减≤10% | 高温工作寿命 |
JEDEC | JESD22-B104（温度循环） | -40℃~125℃循环 1000 次，每次高低温停留 30 分钟，焊点无开裂 | 温度循环可靠性 |
IPC（国际） | IPC-9701（焊点性能） | 焊球剪切力：0.8mm 间距≥6gf，0.5mm 间距≥4gf；空洞率≤15% | 封装完整性（焊球、空洞） |
AEC（车规） | AEC-Q100 Grade 0 | 车规最高等级：工作温度 - 40℃~150℃，HTOL 150℃/2000 小时，无性能失效 | 汽车电子 BGA 芯片可靠性 |
MIL-STD（军规） | MIL-STD-883H Method 2002.1 | 焊球剪切力测试：施加力速率 100μm/s，记录最小剪切力值，无焊球脱落 | 军规 BGA 芯片封装强度 |
GB（中国） | GB/T 4937.1-2018 | 等同 IEC 标准，绝缘电阻测试：500V DC 下≥100MΩ，湿热后≥10MΩ | 绝缘可靠性 |

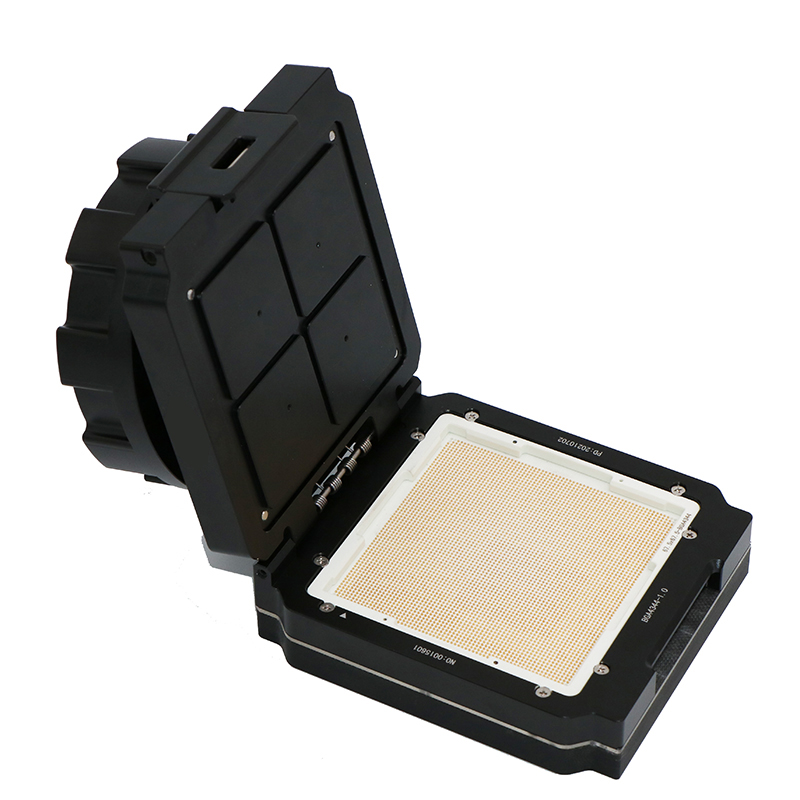

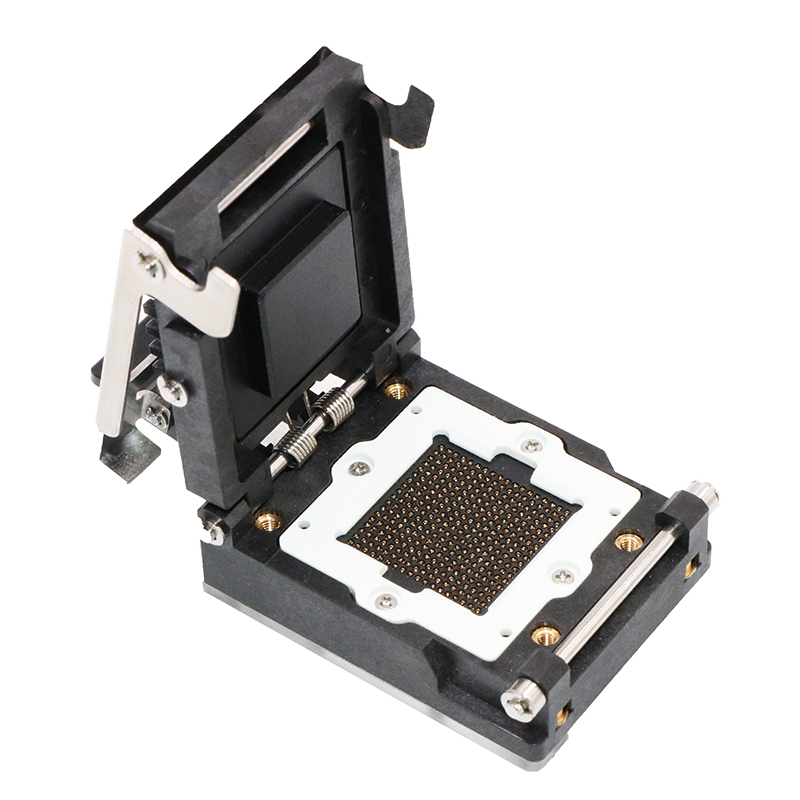

六、鸿怡BGA 芯片测试座的关键作用
BGA 芯片测试的核心痛点是 “锡球间距小（最小 0.4mm）、高温环境下接触不可靠、多引脚同步测试难”，鸿怡电子测试座通过针对性设计解决这些痛点，关键作用体现在五大维度：
高精度接触，保障测试可靠性
采用 “弹性探针阵列” 设计，探针直径最小 0.15mm，定位精度 ±0.02mm，适配 BGA25-BGA338 全系列封装（0.4-1.0mm 间距），确保每个锡球与探针精准接触，接触电阻≤30mΩ，避免因接触不良导致的开路 / 短路误判；
探针采用镀金银合金材质（镀层厚度≥5μm），插拔寿命≥5 万次，磨损率降低 50%，长期测试后仍保持稳定接触。
宽温耐受，支持可靠性测试
座体采用耐高温 LCP 工程塑料（耐温 - 55℃~150℃），探针选用耐温铍铜材质，可随芯片一同放入温度箱，满足 125℃高温老化、-40℃~125℃温度循环测试，长期测试无材质变形、探针氧化；
底部设散热通道，与 BGA 芯片裸露焊盘紧密贴合，散热效率提升 40%，避免高功率芯片（如 20W CPU）测试时因温升导致的性能漂移。
多工位并行，提升测试效率
支持 8-32 路并行测试，一拖多工位可同时测试多颗 BGA 芯片（如 16 路 BGA144），测试效率较传统单工位提升 16 倍；
集成 ATE 自动测试系统接口（GPIB/LAN），可实时采集接触电阻、绝缘电阻、高频信号参数，自动生成测试报告，减少人工干预，误判率降至 0.1% 以下。
高频信号优化，保障测试精度
座体内部采用 “短路径布线”，射频通路长度≤3mm，寄生电感≤2nH、寄生电容≤0.3pF，适配 1GHz 以上高频芯片测试，插入损耗≤0.3dB，相位偏移≤3°，确保高频信号传输完整性；
内置电磁屏蔽腔（屏蔽效能≥85dB@1GHz），隔离外界电磁干扰，避免高频测试时的信号串扰，使相位偏移测试误差从 ±2° 降至 ±0.5°。
灵活适配与便捷操作
采用 “快拆式探针模组” 设计，更换不同 BGA 型号时无需更换整个测试座，仅需更换探针模组（耗时≤5 分钟），适配成本降低 60%；
顶部设真空吸装置，芯片自动定位固定，拆装无需工具，单颗芯片更换时间≤10 秒，降低测试人员操作强度。
随着 BGA 封装向 “超密间距（0.3mm）、3D 堆叠（如 3D BGA）” 演进，测试座面临 “探针密度更高、多芯片同步测试” 的挑战。鸿怡电子正研发 “3D BGA 测试座”（支持堆叠芯片的多层面测试）与 “智能校准测试座”（集成温度传感器与阻抗补偿模块），实时修正测试偏差，为下一代超密间距 BGA 芯片的量产测试提供技术支撑。
