EtherCAT转EtherNet/IP数据网关：筑牢电子制造业工业互联基石

一、项目背景与核心痛点

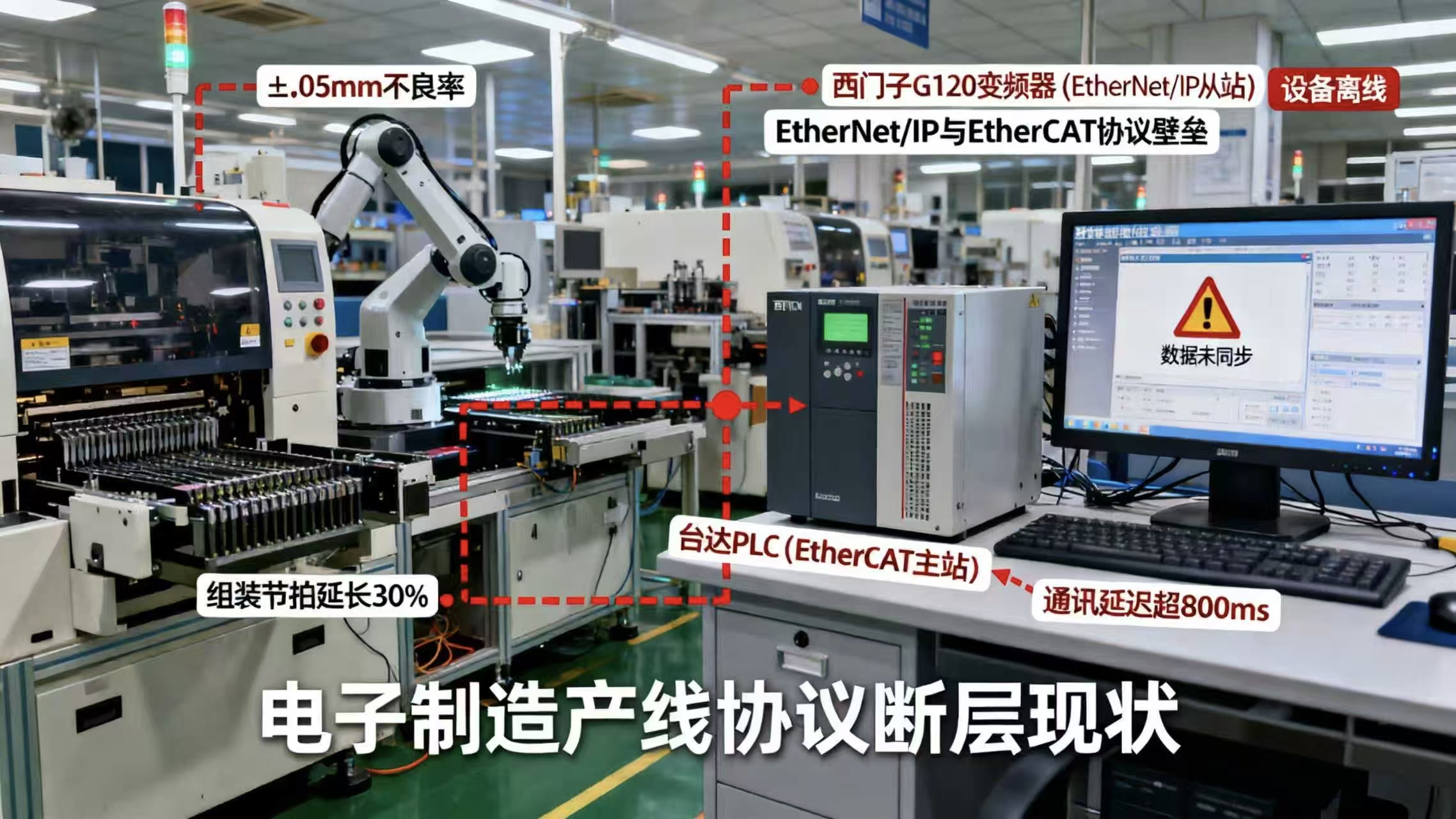

某全球领先的电子制造工厂（EMS），年产值超百亿，核心产线涵盖SMT贴片、精密组装及测试环节。现场设备存在严重的通讯壁垒：西门子G120变频器（EtherNet/IP从站）、发那科工业机器人、倍福AX5000伺服驱动（均为EtherNet/IP从站）与台达AS332TPLC（EtherCAT主站）、中控室工控机无法直接通信，导致三大问题：

生产效率瓶颈：SMT贴片设备运动指令从PLC下发到伺服响应延迟超800ms，贴片精度偏差达±0.05mm，不良率增加12%；

设备协同失效：多轴机械手坐标反馈（EtherNet/IP）与PLC控制指令（EtherCAT）无法实时同步，精密组装节拍延长30%；

数据孤岛：变频器能耗数据、仪表监测值无法上传MES系统，生产参数调整依赖人工录入，响应速度慢且易出错。

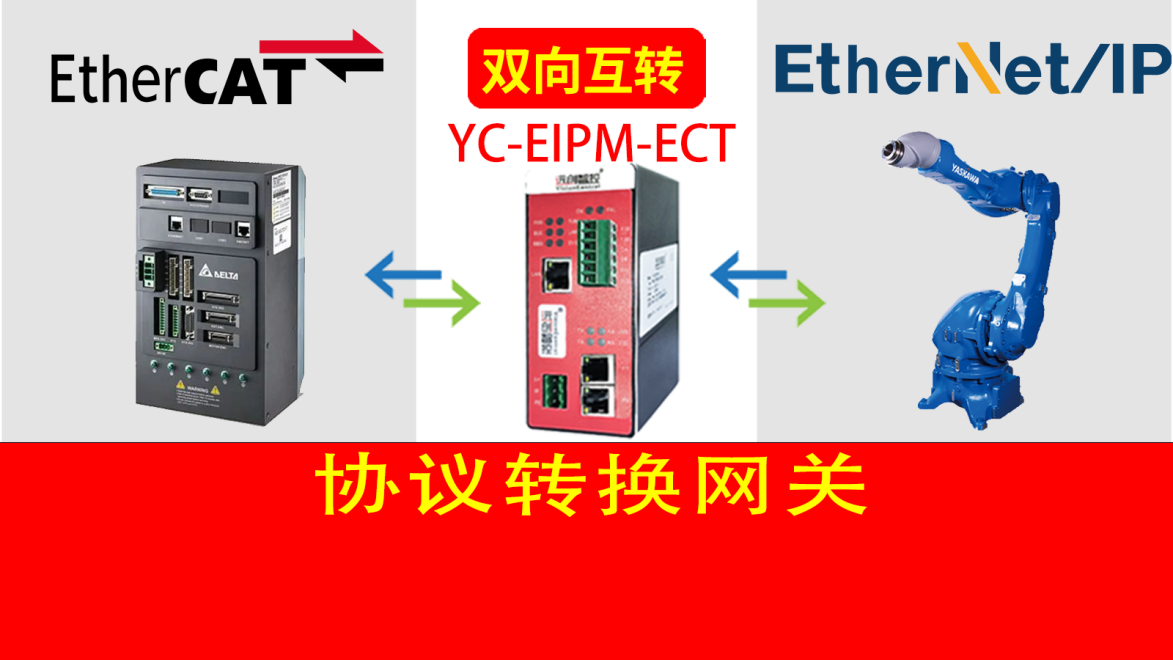

为突破协议壁垒，该工厂引入远创智控YC-EIPM-ECT网关模块，构建“设备层-控制层”的毫秒级通信网络。

二、技术方案与系统架构

（一）核心设备部署

协议转换中枢：部署8台远创智控YC-EIPM-ECT网关，作为EtherNet/IP转EtherCAT的核心枢纽：

EtherNet/IP侧：作为主站扫描64台从站设备，支持CIP协议，兼容IRT实时模式；

EtherCAT侧：作为从站接入台达PLC，支持CoE协议，数据更新周期低至1ms。

现场设备层：

EtherNet/IP从站：西门子G120变频器（贴片机供料系统）、发那科M-20iA机器人（精密组装）、倍福AX5000伺服（贴片机X/Y轴驱动）；

EtherCAT主站：台达AS332TPLC（整线控制）、研华工控机（MES数据采集）。

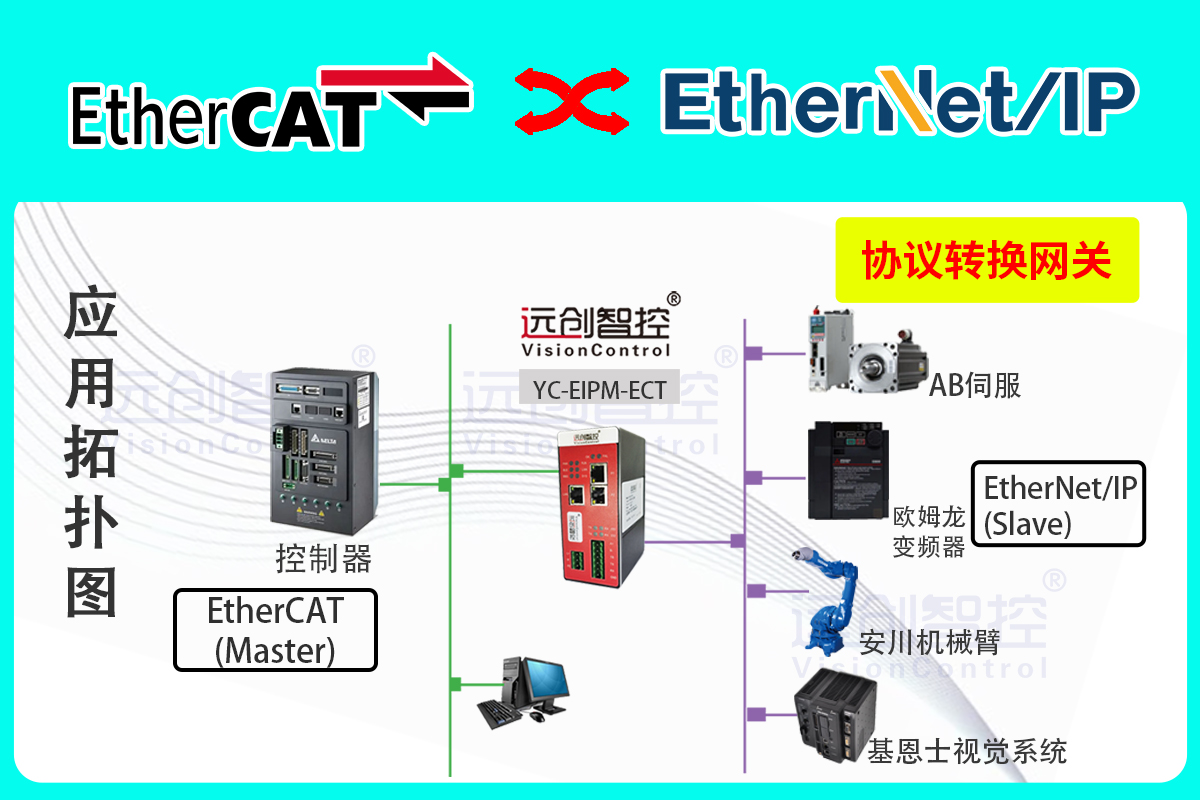

网络拓扑：网关通过双RJ45端口分别连接EtherNet/IP星型网络与EtherCAT菊花链总线，支持光纤冗余，保障7×24小时稳定运行。

（二）协议映射与数据交互

借助远创智控专用配置软件，完成关键参数的双向映射：

EtherNet/IP转EtherCAT：

伺服驱动位置指令（32位浮点型，单位μm）→EtherCAT过程数据PDO1，实现贴片机贴片头的精准定位；

机器人作业模式切换信号→EtherCAT控制字，响应延迟≤1ms；

EtherCAT转EtherNet/IP：

PLC下发的变频器频率指令（16位整型，单位Hz）→EtherNet/IP控制模块，实现供料速度0.1Hz精度调节；

仪表监测的温度数据（16位浮点型，单位℃）→EtherNet/IP寄存器40001，采样周期5ms。

三、应用成效与技术价值

（一）核心功能落地

高速精密生产：

网关实现PLC指令（EtherCAT）与伺服驱动（EtherNet/IP）的1ms级联动，SMT贴片精度从±0.05mm提升至±0.01mm，不良率下降至0.8%；

多轴机械手坐标反馈与控制指令实时同步，精密组装节拍缩短40%，单条产线年产能提升35%。

智能化生产管理：

变频器能耗、设备运行状态等数据经网关实时上传MES系统，实现能耗分析、OEE（设备综合效率）动态监控；

故障信息（如伺服过载、机器人通讯异常）5ms内触发声光报警，并推送维修工单至移动端，故障处理时间从2小时缩短至15分钟。

柔性化产线升级：

工业网关支持即插即用，新增设备（如测试工位仪器）接入时间从72小时缩短至4小时，产线改造周期缩短80%；

兼容多种设备协议，助力工厂快速切换生产工艺，满足小批量、多品种订单需求。

（二）技术创新点

纳秒级同步技术：

网关搭载双核ARM+FPGA芯片，实现EtherNet/IP IRT与EtherCAT分布式时钟（DC）的纳秒级同步，多轴设备协同误差＜500ns；

支持IEEE1588PTP时钟协议，确保整厂设备时间一致性，满足高速流水线同步需求。

工业级可靠性设计：

采用-40℃~85℃宽温设计，通过EN55022ClassA电磁兼容认证，适应车间强电磁干扰环境；

双电源冗余、链路热备机制，单故障下通讯无中断，MTBF超15万小时。

边缘计算能力：

内置数据预处理算法，自动过滤传感器噪声数据，数据有效率从85%提升至99.8%；

支持本地逻辑编程，可离线执行生产策略，网络中断时仍能维持48小时连续生产。

四、行业应用与推广价值

（一）电子制造场景适配性

SMT贴片产线：精准控制贴片机、SPI检测仪等设备，提升贴装精度与效率；

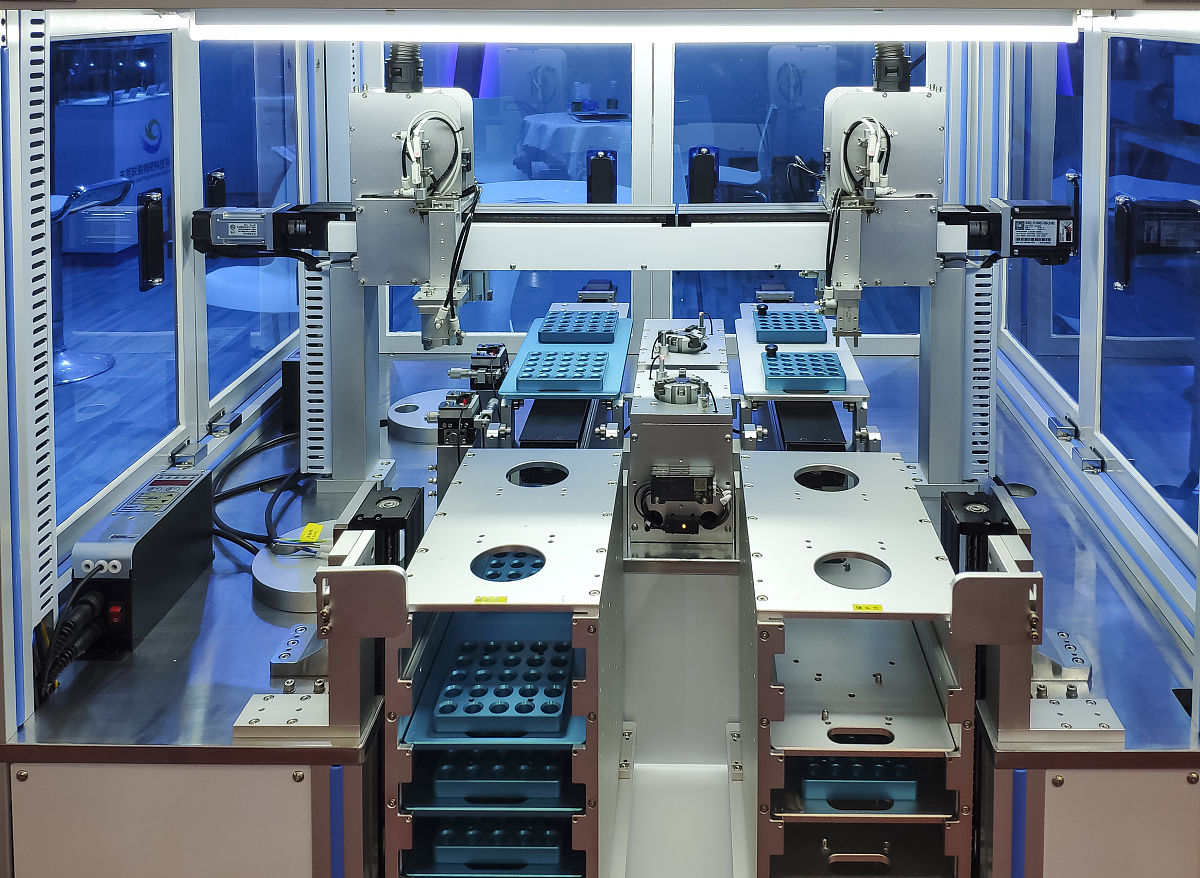

精密组装车间：实现机器人、伺服平台、视觉系统的实时协同，保障产品一致性；

半导体封装：适配高精度点胶机、固晶机的高速运动控制，满足微米级工艺要求。

（二）行业价值体现

降本增效：较传统协议转换方案，单条产线改造成本降低60%，年度综合收益提升超2000万元；

技术升级：为工厂接入数字孪生、AI质量预测等高级应用奠定通信基础；

标准统一：打破设备品牌壁垒，推动电子制造业向“统一协议、协同生产”模式转型。

随着智能制造2025战略推进，远创智控YC-EIPM-ECT网关模块将持续赋能电子制造产业，成为工业互联网时代的核心技术支撑。
