EtherNet/IP转DeviceNet网关实践：能源行业数字化转型支撑

一、项目背景与核心痛点

某省级智能电网示范项目覆盖2000平方公里供电区域，包含15座变电站、8个分布式光伏电站及50台智能断路器。现场设备中，ABControl LogixPLC（EtherNet/IP主站）与FANUC焊机机器人（DeviceNet从站）、欧姆龙编码器存在通讯断层，导致三大问题：

设备协同失效：光伏电站并网指令从PLC下发到焊机机器人响应延迟超800ms，分布式能源接入效率降低30%；

数据孤岛：DeviceNet设备运行状态（如焊接电流、编码器位置）无法实时上传监控系统，设备异常需人工巡检发现，平均故障处理时间超4小时；

能耗浪费：智能断路器（DeviceNet）与电网调度系统（EtherNet/IP）无法联动，电网损耗率较设计值高12%。

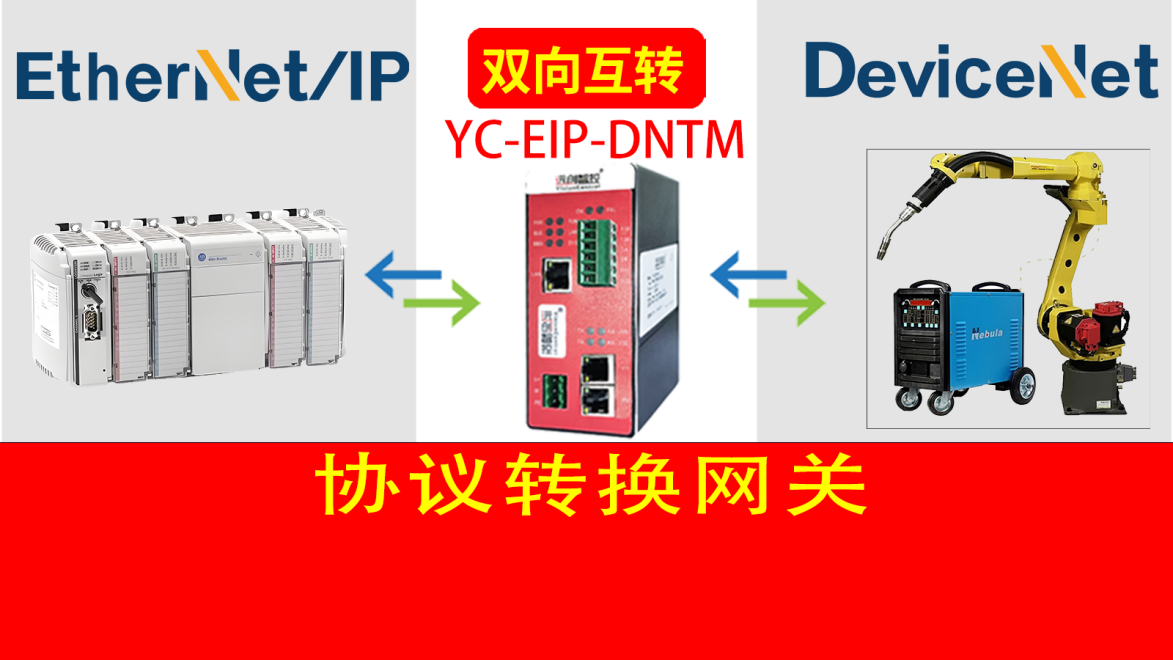

为破解EtherNet/IP与DeviceNet的协议壁垒，该项目引入远创智控YC-EIP-DNTM网关，构建“电网设备-调度系统”的实时通讯网络。

二、技术方案与系统架构

（一）核心设备部署

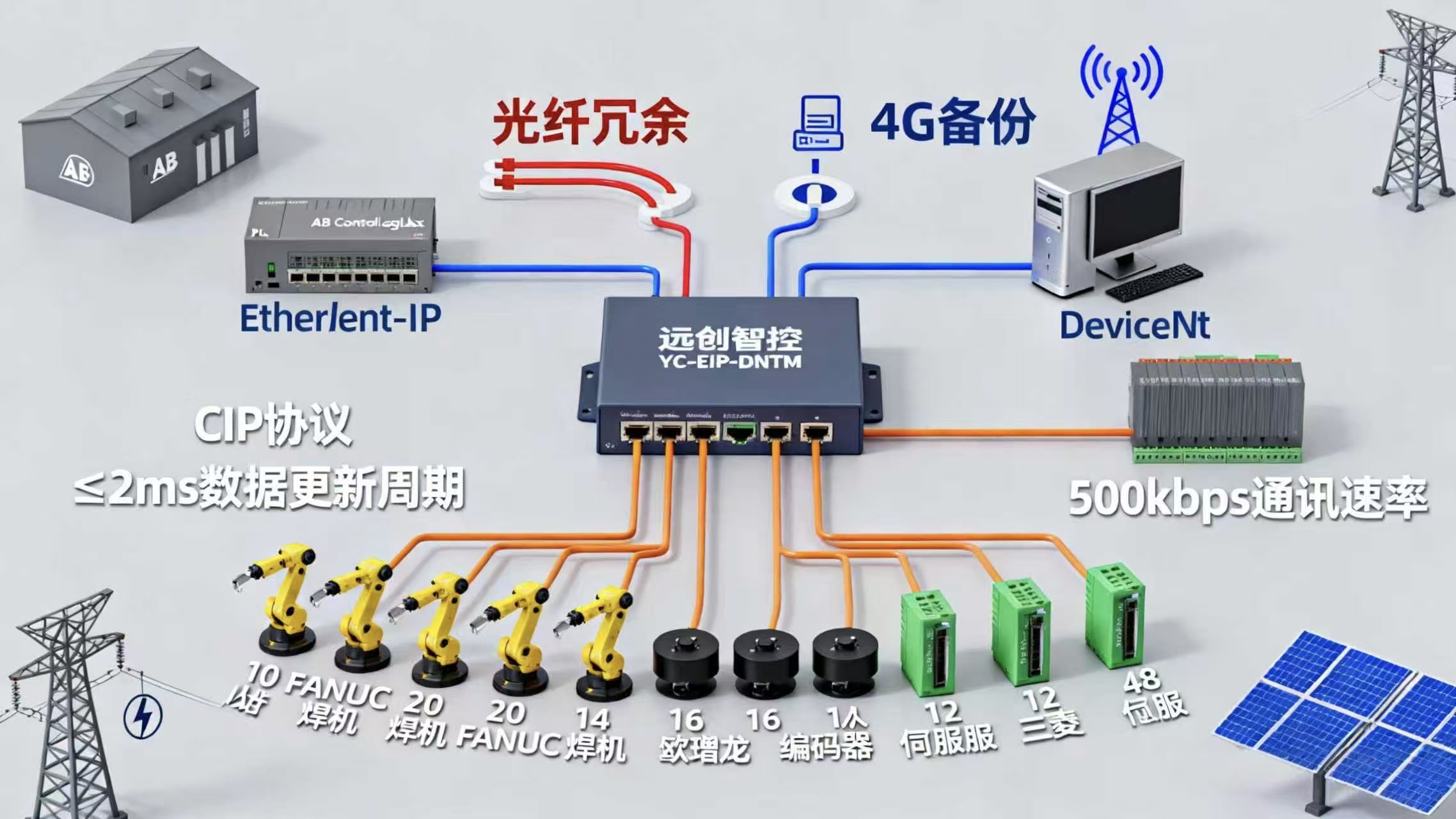

协议转换中枢：部署10台远创智控YC-EIP-DNTM网关模块，作为EtherNet/IP转DeviceNet的核心枢纽：

EtherNet/IP侧：作为从站接入ABPLC，支持CIP协议，数据更新周期≤2ms；

DeviceNet侧：作为主站扫描48台从站设备（含20台焊机机器人、16台编码器、12台伺服驱动器），支持500kbps通讯速率。

现场设备层：

EtherNet/IP主站：ABControl LogixPLC（电网调度）、研华工控机（能源管理）；

DeviceNet从站：FANUCARCMate100iC焊机机器人、欧姆龙E6B2-CWZ6C编码器、三菱MR-J4伺服驱动器。

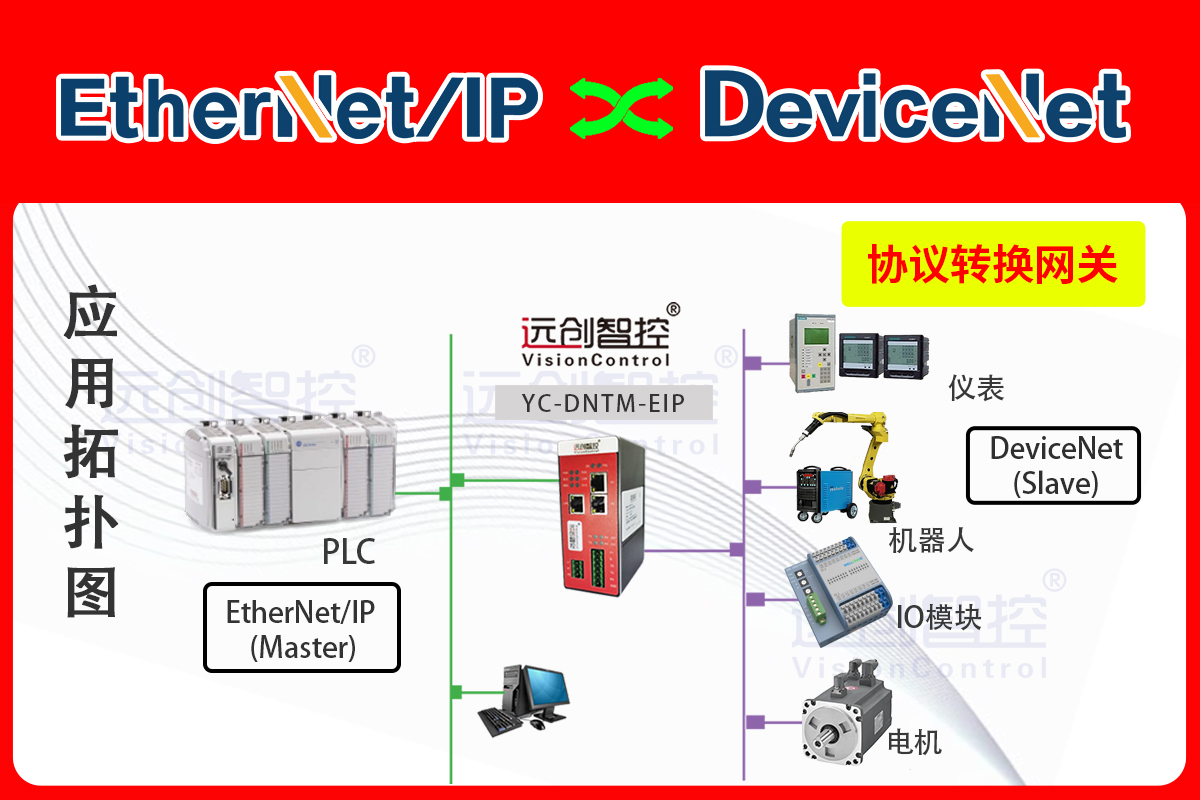

网络拓扑：网关通过双RJ45端口分别连接EtherNet/IP网络与DeviceNet总线，支持光纤（二）协议映射与数据交互通过远创智控专属配置软件，完成关键参数的双向映射配置，实现跨协议数据的精准传递：

从EtherNet/IP到DeviceNet的指令下发：电网调度系统（EtherNet/IP）发出的32位整型控制指令，经网关映射为DeviceNet控制字，可远程调节焊机机器人的焊接电流、脉冲频率等核心参数；光伏电站的并网触发信号通过网关实时传输至编码器控制模块，整个响应过程延迟控制在1ms以内。

从DeviceNet到EtherNet/IP的数据上传：焊机机器人的实时焊接电流（16位浮点型，单位A）经网关转换后，映射至EtherNet/IP系统的40001寄存器，供中控室实时监控；编码器采集的位置数据（32位整型）通过网关同步至EtherNet/IP的40010寄存器，采样更新周期稳定在10ms，确保数据时效性。

三、应用成效与技术价值

（一）核心功能落地

分布式能源高效接入：

网关实现光伏电站并网指令（EtherNet/IP）与焊机机器人（DeviceNet）的毫秒级联动，分布式能源接入时间从800ms缩短至50ms，电网接纳新能源能力提升40%；

当电网电压波动＞5%时，网关自动调节智能断路器（DeviceNet）分合闸时间，电压稳定时间从200ms缩短至10ms，保障电网可靠性。

设备健康管理：

焊机机器人过载、编码器通讯异常等故障信息经网关5ms内上传调度系统，触发三维电网地图高亮报警，并推送至运维人员手持终端；

系统自动调取备用设备接管任务，故障处理时间从4小时缩短至30分钟，设备可用性提升至99.95%。

智能电网自愈控制：

基于EtherNet/IP采集的电网拓扑数据，网关协同DeviceNet设备实现故障区段自动隔离，自愈响应时间从15秒压缩至800ms；

结合AI算法，网关优化焊机机器人维护策略，维护成本降低35%，设备寿命延长20%。

（二）技术创新点

宽温抗干扰设计：

网关采用-40℃~85℃宽温外壳，通过IP67防护认证，适应变电站高温、野外潮湿等环境，平均无故障运行时间（MTBF）超12万小时；

内置三级防雷电路，可抵御直击雷冲击，保障雷雨天气下的通讯稳定性。

边缘计算能力：

网关集成数据滤波与异常检测算法，自动剔除编码器抖动数据，数据有效率从82%提升至99.5%；

支持本地逻辑编程，在网络中断时可执行预设的电网保护策略，维持72小时独立运行。

协议深度兼容：

支持EtherNet/IP CIP协议与DeviceNet协议的双向转换，自动适配不同品牌设备（如AB、FANUC、欧姆龙），无需定制开发；

提供OPCUA接口，可无缝对接能源管理平台，实现设备状态、能耗数据的统一可视化。

四、行业应用与推广价值

（一）能源场景适配性

智能电网：适用于变电站自动化、分布式能源并网、电网自愈控制等场景；

石油石化：支持炼油厂设备协议转换、油气管道远程监控；

新能源电站：适配光伏、风电设备的协议互联与集中管理。

（二）行业价值体现

改造成本低：无需替换原有设备，改造成本较整线更换降低70%，单项目节省投资约100万元；

部署灵活：单网关可接入32个DeviceNet从站，支持即插即用，适应不同规模能源项目；

智能化升级：为能源行业接入数字孪生、AI预测性维护等高级应用奠定通讯基础，推动“碳达峰”目标下的能源系统智能化转型。

随着“新型电力系统”建设推进，该网关在特高压输电、虚拟电厂等领域具有广阔应用前景，成为能源行业数字化转型的核心技术支撑。
