Abaqus接触分析基本知识：新手入门指南

在Abaqus仿真中，接触分析是模拟构件间相互作用的核心技术，广泛应用于机械装配、结构连接、摩擦磨损等场景。其核心目标是准确计算接触时的力传递、位移约束及摩擦效应，避免忽略接触导致的仿真失真，是确保复杂结构仿真精度的关键。

Abaqus仿真

一、接触分析的核心概念与术语

开展分析前需明确三个基础概念：​

1.接触对（ContactPair）​

由“主面（MasterSurface）”和“从面（SlaveSurface）”组成，Abaqus通过判断从面节点是否侵入主面确定接触状态。​

• 主面：选刚度大、网格粗的表面（如金属件），避免过度变形影响判断；​
• 从面：选刚度小、网格细的表面（如橡胶、薄板），细网格提升接触定位精度。

2.接触状态与约束​

分为“接触”和“分离”：​

• 接触时：自动施加“法向约束”阻止从面侵入主面，设摩擦则加“切向约束”传递摩擦力；​
• 分离时：无相互作用力，约束解除，构件可自由运动。

3.摩擦模型​

适配不同场景的关键参数：​

• 库仑摩擦：最常用，摩擦力与法向压力成正比（f=μN），适用于金属干摩擦；​
• 粘性摩擦：摩擦力与滑动速度成正比，适用于润滑接触（如轴承）；​
• 无摩擦：仅考虑法向力，适用于光滑表面（如抛光件装配）。​

二、Abaqus中常见的接触类型​

根据接触方式与需求分两类：​

1.面面接触（Surface-to-SurfaceContact）​

适用于两构件表面完全接触（如螺栓螺纹、齿轮啮合），能捕捉接触面力分布，精度高但计算量大。​

• 适用场景：接触面规则、需详析接触应力（如法兰密封面压力）；​
• 网格要求：主从面网格协调，尺寸比不超1:3。​

2.点面接触（Node-to-SurfaceContact）​

适用于构件节点与另一构件表面接触（如滚珠导轨、销钉孔配合），效率高、无需严格匹配网格，但仅传集中力。​

• 适用场景：接触面小、以力传递为主（如轴承滚珠、铰链）；​
• 注意：确保节点数量充足，避免单点接触致局部应力过大。​

Abaqus接触分析

三、接触分析的基本设置步骤​

集中在“Interaction”模块，分四步：​

1.创建接触属性（ContactProperty）​

定义力学特性，关键参数：​

接触行为：“小滑动”（如螺栓预紧，位移小）或“大滑动”（如滑块滑动，位移大）；​

法向行为：默认“硬接触”（无侵入），软材料（如橡胶）选“软接触”（允许微侵入）；​

摩擦参数：选对应模型，输入系数（如钢-钢干摩擦取0.15~0.3）。​

2.定义接触对​

• 进入“CreateInteraction”，选接触类型，选主从面并关联接触属性。​
• 注意：避免重复定义同一接触面，防约束冲突。​

3.设置接触控制参数​

提升稳定性的关键：​

• 初始接触搜索：默认“自动搜索”，有间隙则手动设“搜索距离”（网格尺寸1~2倍）；​
• 接触稳定性：勾选“增强接触稳定性”，防接触状态频繁切换致不收敛（如高频振动）。​

4.提交计算与结果查看

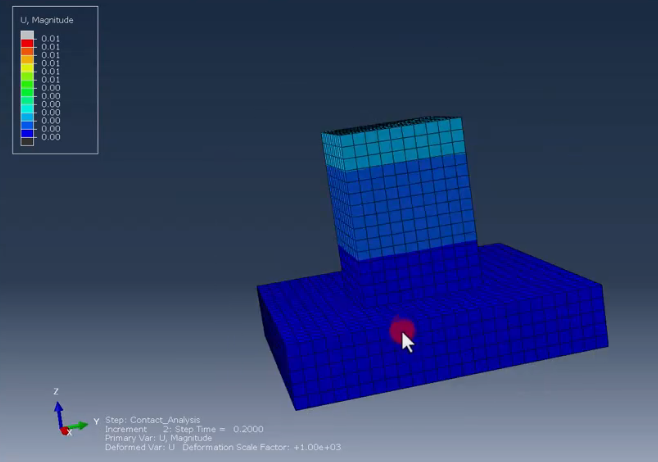

计算后在“Visualization”模块查看：​

• 关键指标：接触压力、摩擦力、相对滑动量；​
• 结果验证：若压力异常集中或不收敛，查接触对、摩擦系数或网格质量。

Abaqus接触分析

四、接触分析的常见问题与注意事项​

规避三类误区：

1.网格质量致接触失效​

问题：网格过粗漏细节，畸形单元（高宽比>10）算错接触法线，引发虚假侵入；​

解决：接触面用结构化网格（如四边形单元），确保单元AspectRatio<5、Skewness<0.8。

2.摩擦系数设置不当​

问题：随意取值（如钢-钢设0.5）致结果偏差，或忽略摩擦致滑动量偏大；​

建议：优先用实验数据，无数据则参数化分析（对比0.2与0.3系数差异）。

3.接触不收敛​

多因“状态切换频繁”或“约束冲突”：​

• 第一步：删重复接触，调整主从面（变形大的设从面）；​
• 第二步：延长初始接触步时间增量（如0.1改0.05），留足迭代空间。

Abaqus接触分析核心是“准确定义接触对、合理设属性、控网格与摩擦参数”，本质是用数值算法模拟真实相互作用，避免简化接触致偏差。无论是机械装配验证还是结构连接分析，掌握其基本知识是从“简单仿真”到“精准仿真”的关键。

实际应用中，建议从简单模型（如两平板接触）入手，逐步尝试复杂场景，结合“接触诊断工具”排查问题，积累经验。
