芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

核心认知：接触类型是IC/芯片测试座 “性能底线” 的决定因素

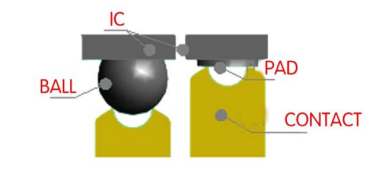

IC/芯片测试座的接触类型直接影响接触可靠性、电流承载能力、信号完整性、使用寿命四大核心指标，不同接触结构的设计逻辑，对应不同测试场景的核心诉求（如高频测试需低阻抗，功率芯片测试需高电流承载）。以下针对六种主流接触类型展开分析

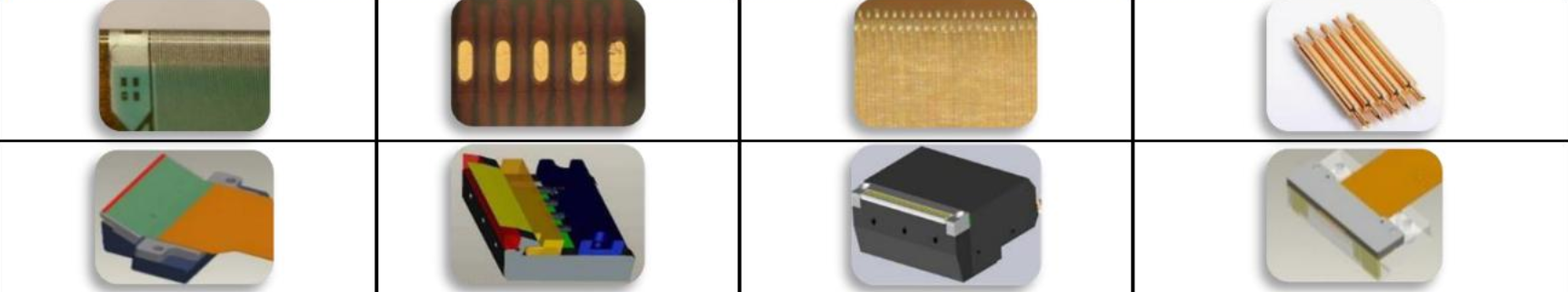

鸿怡电子芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

二、六大接触类型特性对比与鸿怡电子应用实践

（一）Pogopin（弹簧针）：高频 + 长寿命场景的 “全能型” 接触

1. 结构特点

核心为 “针头 + 弹簧 + 针管” 三段式结构，针头采用镀金 / 镀钯合金，弹簧为铍铜材质，整体可实现轴向伸缩（行程 0.1~1.5mm）；

接触点为单点或双点设计，通过弹簧压力确保与芯片引脚的紧密贴合，接触阻抗稳定。

2. 核心优点

低且稳定的接触阻抗：常态下阻抗≤30mΩ，高频场景（30GHz）阻抗波动＜5%，满足信号完整性需求；

超长机械寿命：弹簧结构抗疲劳，鸿怡电子 Pogopin 测试座机械寿命达 10 万次以上（行业平均 5 万次）；

兼容性强：可适配 BGA、QFN、LGA 等多种封装，引脚间距最小支持 0.2mm。

3. 适用场景

高频芯片测试（5G 通信芯片、WiFi 6 芯片）、批量量产测试（需频繁插拔）、精密封装测试（微间距引脚）。

4. 鸿怡电子应用案例

其5G基站芯片测试座采用 Pogopin 接触，支持35GHz带宽信号传输，信号衰减＜2dB，配合ATE设备实现每小时4000颗芯片的量产测试，已应用于某为、某兴等通信设备厂商的芯片验证环节。

鸿怡电子芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

（二）H-pin（H 型针）：高电流 + 稳定接触的 “工业级” 选择

1. 结构特点

截面呈 “H” 型，采用一体成型铍铜材质，表面镀金（厚度≥50μin）；

接触方式为 “面接触”（而非点接触），与芯片引脚的接触面积是 Pogopin 的 3~5 倍。

2. 核心优点

高电流承载能力：单针可承载 10~20A 电流（Pogopin 通常≤5A），电流密度≤3A/mm²，无过热风险；

抗振动干扰：面接触结构在振动环境（如车规芯片老化测试）中接触稳定性＞99.9%；

低成本维护：无弹簧易损件，故障率比 Pogopin 低 60%。

3. 适用场景

工业级功率芯片测试（如 PLC 控制器芯片）、车规高压芯片测试（如车载 OBC 芯片）、大电流供电芯片测试。

4. 鸿怡电子应用案例

针对车规IGBT芯片的老化测试座，采用H-pin接触，单针承载15A电流，在125℃高温老化环境中连续工作100小时，接触阻抗无明显变化，适配某迪、某来等车企的车规芯片验证。

鸿怡电子芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

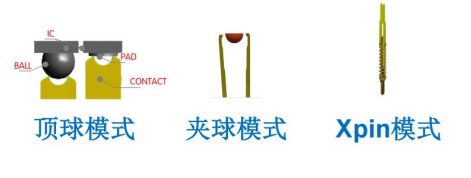

（三）X-pin（交叉针）：微间距 + 低损伤的 “精密型” 接触

1. 结构特点

由两根交叉的铍铜针组成 “X” 型结构，针尖打磨成圆弧状，表面镀钯镍合金；

接触时通过交叉点的弹性形变与芯片引脚形成 “双点接触”，压力分散均匀（单针压力 5~8g）。

2. 核心优点

微间距适配性强：最小支持 0.15mm 引脚间距（比 Pogopin 小 25%），适合超精密封装；

低芯片损伤风险：圆弧针尖 + 分散压力设计，避免划伤芯片引脚（损伤率＜0.01%）；

抗氧化能力优：钯镍镀层的抗硫化、抗氧化性能是镀金的 2 倍，适合长期存放场景。

3. 适用场景

微机电系统（MEMS）芯片测试（如传感器芯片）、晶圆级 CP 测试（裸片测试）、消费电子精密芯片（如穿戴设备 MCU）。

4. 鸿怡电子应用案例

其 MEMS 压力传感器测试座采用 X-pin 接触，适配 0.15mm 间距 QFN 封装，测试过程中芯片引脚损伤率为 0，已批量应用于某世、某韦尔的传感器芯片量产检测。

鸿怡电子芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

（四）C-pin（C 型针）：大间距 + 易维护的 “经济型” 接触

1. 结构特点

截面呈 “C” 型开口结构，采用磷青铜材质，表面镀锡或镀金；

接触时通过 C 型结构的弹性夹紧芯片引脚，无需弹簧，结构简单。

2. 核心优点

插拔便捷性高：C 型开口设计可快速装卸芯片，单颗芯片测试时间缩短 30%；

成本优势明显：结构无复杂部件，单价仅为 Pogopin 的 1/3~1/2；

大间距适配：适合 1.0~2.5mm 大引脚间距芯片，避免间距过小导致的卡针问题。

3. 适用场景

工业控制芯片测试（如继电器驱动芯片）、家电芯片测试（如空调 MCU）、低频次小批量测试场景。

4. 鸿怡电子应用案例

针对某的、某力家电 MCU 的测试座，采用 C-pin 接触，适配 1.27mm 间距 DIP 封装，单座成本降低 40%，同时实现日均 2000 颗芯片的测试效率，满足家电行业的低成本量产需求。

鸿怡电子芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

（五）Blade pin（刀片针）：超高电流 + 高压场景的 “功率型” 接触

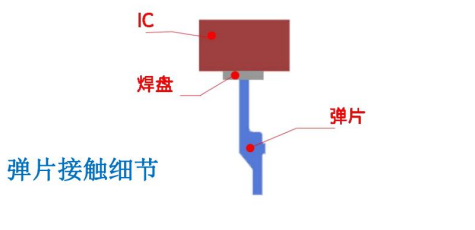

1. 结构特点

呈 “刀片” 状扁平结构，采用高硬度铜合金（如铬锆铜），表面镀银（导电性优于金）；

接触方式为 “线接触”，与芯片功率引脚的接触长度达 2~5mm，电流路径宽。

2. 核心优点

超高电流承载：单针可承载 20~50A 电流（是 H-pin 的 2~3 倍），适合功率芯片的大电流测试；

耐高压性能优：绝缘间距大，可耐受 1000V AC 以上高压（H-pin 通常≤700V AC）；

散热性好：扁平结构增大散热面积，高温下（150℃）温度升幅＜10℃。

3. 适用场景

车规功率芯片测试（如 IGBT、SiC 芯片）、新能源设备芯片（如充电桩芯片）、高压工业驱动芯片。

4. 鸿怡电子应用案例

其新能源汽车 SiC 芯片测试座采用 Blade pin 接触，单针承载 30A 电流，耐受 1200V AC 高压，在充电桩模块芯片测试中，连续工作 200 小时无过热现象，适配某时代、某高科的功率芯片验证。

鸿怡电子芯片测试座中的接触类型：Pogo-pin、blade-pin、C-pin、H-pin、X-pin、导电胶

（六）导电胶：柔性 + 无损伤的 “特殊场景” 接触

1. 结构特点

由高分子弹性基材（如硅胶）混合导电颗粒（如银粉、碳纳米管）制成，呈片状或柱状；

接触时通过自身弹性形变与芯片引脚形成 “面接触”，无刚性结构。

2. 核心优点

零芯片损伤：柔性接触完全避免引脚划伤、压痕（损伤率为 0），适合脆弱裸片测试；

超微间距适配：最小支持 0.1mm 以下间距，可覆盖晶圆级裸片的高密度引脚；

抗振动与击：弹性结构可吸收振动能量，在颠簸测试环境中接触稳定性＞99.95%。

3. 适用场景

晶圆级裸片测试（CP 测试）、柔性电子芯片测试（如柔性 OLED 驱动芯片）、脆弱封装芯片（如陶瓷封装 MEMS）。

4. 鸿怡电子应用案例

其晶圆级 CP 测试座采用导电胶接触，适配 0.1mm 间距裸片，测试过程中裸片无任何损伤，配合探针卡实现晶圆良率筛选，已应用于某国际、某半导体的晶圆测试环节。

三、六大接触类型核心参数对比表

四、接触类型的 “场景适配逻辑”

选择芯片测试座的接触类型，本质是 “场景需求与性能参数的匹配”：

若需高频 + 长寿命（如 5G 芯片量产），优先 Pogopin；

若需高电流 + 抗振动（如车规功率芯片），优先 H-pin 或 Blade pin；

若需微间距 + 低损伤（如 MEMS 裸片），优先 X-pin 或导电胶；

若需低成本 + 大间距（如家电芯片），优先 C-pin。

鸿怡电子通过对不同接触类型的结构优化与材质升级，实现了从消费电子到车规、工业、晶圆级测试的全场景覆盖，印证了 “接触类型是测试座socket性能落地的核心载体” 这一关键逻辑。
