Visium HD(High Definition)是10x Genomics 2023年推出的新一代空间转录组平台。相比传统Visium（每个spot直径约55 µm，捕获~10–20个细胞），Visium HD把空间分辨率提升到了亚细胞级别（2µm bin大小）。他们的原理类似，Visium HD相当于是升级版，数据量相应的也超级大。其实10X的上游都差不多，也比较容易运行，自己测序的数据公司已经提供了上游运行的结果，只是需要应对利用公共数据库的情况，没有提供完整的下游分析数据文件，就需要使用上游分析了。10X的上游分析使用SpaceRanger，用法类似于cellranger，只是空间转录组需要提供图片文件。以下为shell脚本，linux终端运行！运行对设备需要有一定的要求，at least 32 cores, 64GB of RAM, and 1TB of disk space。随着visium数据集不断的增加以及visium HD越来越流行，公共数据库使用是必不可少的，所以上游分析可以不做，但是一定要会，以备不时之需！

0-前言

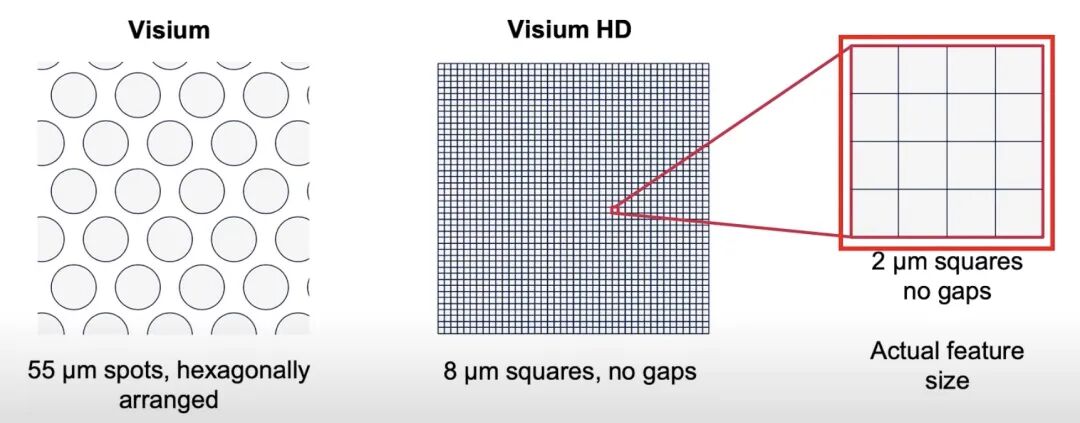

传统的visium每个spot直径约55µm，包含的细胞很多，所以一定意义上，是多个细胞的混合结果。而Visium HD把空间分辨率提升2µm，这每一个格子其实比细胞还小，10X spaceranger在分析的时候，会对2µm,8µm(4X4格子），16µm(8X8格子）进行分析，所以在最终的分析结果中，会分别包含这三种分辨率的结果，一般下游分析会选择8µm或者16µm进行分析。此外，好消息是spaceranger 4.0开始，spaceranger基于基于StarDist算法，会在上游分析中自动进行细胞分割（前提是提供需要的参数），然后在结果的segmented_outputs文件夹中呈现结果。幸运的是，紧追着seurat也推出了visium HD以及spaceranger 4.0细胞分割结果的读取以及分析方式。

1-创建新分析环境

conda create -n spaceranger4 python==3.10
conda activate spaceranger4

2-download spaceranger & installation

#10X官网下载软件---我们这里安装的是最新的4.0.1，spaceranger功能更加全面和强大
#Space Ranger v3.0 及以上版本能够对 Visium HD空转（Spatial Gene Expression）数据集进行分析，
#而在v4.0中进一步新增了对 Visium HD 3′空转的支持
wget -O spaceranger-4.0.1.tar.gz "https://cf.10xgenomics.com/releases/spatial-exp/spaceranger-4.0.1.tar.gz?Expires=1758914290&Key-Pair-Id=APKAI7S6A5RYOXBWRPDA&Signature=Ocz7Nc488B11M9GAlWhvobOZwv~2RJuLYtlPaw~xlbHzkqRFBU3iZSVRs4sniAItp4wHrO9KtwG-kn~tyQmgUZ161a2ejdPPFeYpc2g67LrAGnEF5xpAkNvkBE5iNIJMLYfLsJe3FgrutHejZ6vP8l81Hui0F6UDYmbwlmGfv-NsPWtUuMHZ3Wza-SqEwGREkUJ32iSW-chC6ptghtua4CgGUp1-ZRy1QRjcpt6i4pydtNuLhMat95XXpMfyMldDjt5ZVo0le3V-9uSt-500zLmf1vpccVfXaMx9hLdVTdiK4g2QgJ2KOgoCS428MHAQ1xzJD3QcYo53tv8jb9oJfw__"
tar -zxvf spaceranger-4.0.1.tar.gz #解压
export PATH=/home/biosoft/spaceranger-4.0.1:$PATH
spaceranger --help
# spaceranger spaceranger-4.0.1
#
# Process 10x Genomics Visium data
#
# Usage: spaceranger <COMMAND>
#
#   Commands:
#   count      Count gene expression and protein expression reads from a single capture area
# aggr       Aggregate data from multiple 'spaceranger count' runs. Visium HD not supported in this release
# segment    Segment nuclei from a microscope image
# mkfastq    Run Illumina demultiplexer on sample sheets that contain 10x-specific sample index sets
# testrun    Execute the 'count' pipeline on a small test dataset
# mat2csv    Convert a feature-barcode matrix to CSV format
# mkref      Prepare a reference for use with 10x analysis software. Requires a GTF and FASTA
# mkgtf      Filter a GTF file by attribute prior to creating a 10x reference
# upload     Upload analysis logs to 10x Genomics support
# sitecheck  Collect Linux system configuration information
# telemetry  Configure and inspect telemetry settings and data
# help       Print this message or the help of the given subcommand(s)
#
# Options:
#   -h, --help     Print help
# -V, --version  Print version

#下载参考基因组，这里演示的数据是小鼠的
wget "https://cf.10xgenomics.com/supp/cell-exp/refdata-gex-GRCm39-2024-A.tar.gz"
tar -xf refdata-gex-GRCm39-2024-A.tar.gz
#人的参考基因组
#wget "https://cf.10xgenomics.com/supp/cell-exp/refdata-gex-GRCh38-2024-A.tar.gz"

3-NCBI下载原始测序数据

#download and install sar-tool,用于下载NCBI数据
wget https://ftp-trace.ncbi.nlm.nih.gov/sra/sdk/3.2.1/sratoolkit.3.2.1-ubuntu64.tar.gz
tar -zxvf sratoolkit.3.2.1-ubuntu64.tar.gz
export PATH="$PATH:/home/tq_ziv/data_analysis/singleCell_VDJ/sratoolkit.3.2.1-ubuntu64/bin"

prefetch SRR31590030  --max-size 50G

#转为FSATQ
nohup fastq-dump -O ./ --gzip --split-files SRR31590030.sra &

#修改文件名称
mv SRR31590030_1.fastq.gz SRR31590030__S1_L001_R1_001.fastq.gz
mv SRR31590030_2.fastq.gz SRR31590030__S1_L001_R2_001.fastq.gz

4. prepare data for spaceranger pipeline

spaceranger需要的input比较多，不像scRNA那样只需要FASTQ就可以了，它还需要图片信息，所以如果原始数据（部分作者并不公开）没有图片信息，我们也无法进行分析！

图像矫正对齐的问题：

在大多数情况下，SpaceRanger会通过自动化的图像分析算法来确定芯片上的定位标记点位置；识别组织边界；将显微镜获取的组织图像(明场图片)与空间转录组表达数据及CytAssist图像进行配准（alignment）。然而，当这些步骤中的某一步出现失败或结果不理想时，就需要进行人工对齐和组织检测。一般测序公司在进行分析时候，这一步应该会完成，但是当我们自己重新分析数据，尤其是从公共数据库重新开始分析，那么这一步就显得很必要，一定要做好检查，否则得到的结果不准确或者是错误的。

对此，10X的Loupe Browser提供 Visium HD Manual Alignment工具，允许用户以交互式方式：将组织图像与载片上的定位标记点进行精确对齐；进行更准确的组织区域选择；并将结果导出为JSON文件，以便在后续的spaceranger count分析中使用。

10X官网流程：https://www.10xgenomics.com/support/software/space-ranger/latest/analysis/inputs/visium-hd-loupe-alignment

软件下载并安装：https://www.10xgenomics.com/support/software/loupe-browser/downloads 接下来是一些我实测的运行步骤：

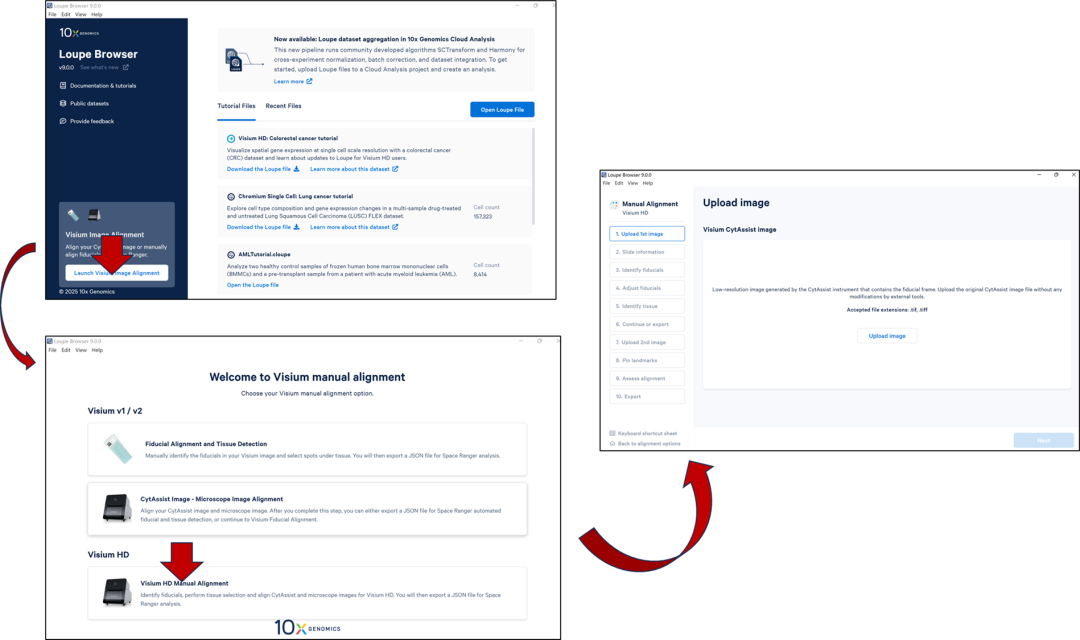

step1：安装好后打开软件，点击左下角进入Visium手动对齐选项，并且选择合适的选项，比如我们这次演示的数据是visium HD，选择 Visium HD Manual Alignment 选项（其余的工作流程仅适用于Visium v1/v2）。然后可以看到，这个工作流程大概有10个步骤就可以完成。

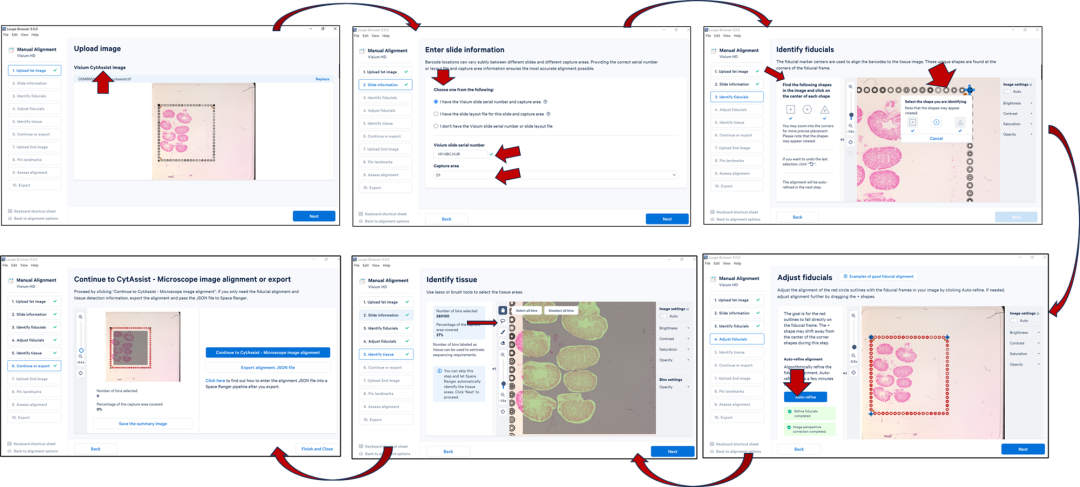

step2：接下来就是按照要求流程化的上传文件即可。需要注意，第二步需要提供slide information，这些信息可以通过读取CytAssist图像时自动获取（前提是CytAssist图像名称提供了这些信息），如果没有手动输入即可。如果实在没有，可以选择第三个选项，但是也警告了，会出现一些信息丢失。一般来说，即使公共数据库上传的数据，也会有这类信息。接下来，按照屏幕上的说明找到正方形、六边形和三角形的基准，并分别选择点击它们，如果看不清，请将图片放大操作。完成之后进行下一步，选择 Auto-refine。之后就是选择组织区域，可以使用套索工具手动选择，也可以跳过这个步骤，spaceranger会自动识别组织区域。

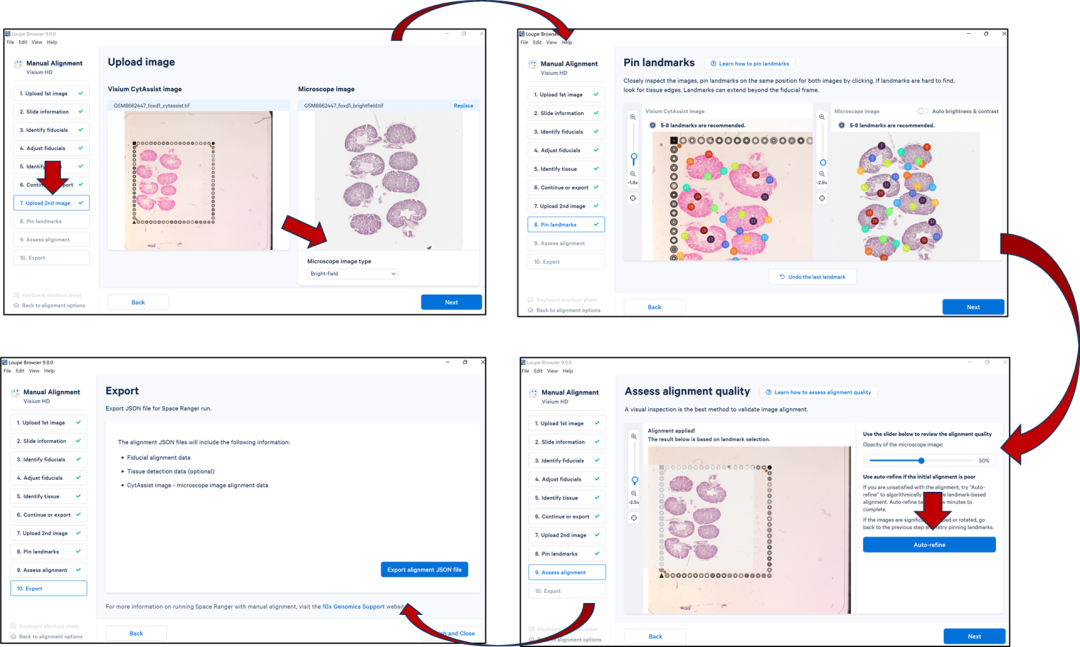

step3：完成上述步骤之后，如果没有高清显微镜图片，就可以将JSON文件导出，将其传递给SpaceRanger的--loupe-alignment参数，SpaceRanger自动将CytAssist图像与显微镜图像对齐。如果我们有明场图片，那么就直接点击到第7步，上传显微镜图片，图像类型HE选择bright-field，IF选Fluorescent。接着手动选择标记点，放大图片标记，在CytAssist图像和显微镜图片上各选择对应的点（组织边缘以及其他比较清楚的内部结构），用来获取准确的对其,选择好对应点之后，下一步点击"Auto-refine",软件自动优化对齐。完成之后，拖动右上角的滑动条，查看对其结果，你会发现，原先翻转或者镜像的两个图片对齐了。

最后导出json文件：H1-VBCJVJR-D1-fiducials-image-registration.json

5-run spaceranger

注意事项：

1-Space Rangerv4.0或更高版本分析Visium HD 3′空间转录组数据时，不应指定--probe-set参数

2-SpaceRangerv3.0起，运行流程时必须显式设置--create-bam参数为 true或false。True表示创建保留bam文件。False则不需要。一般运行为了节省磁盘空间，可以设置为False，但是如果您后续需要使用BAM文件，那么设置Ture.

3-SpaceRanger v3.0起，如果可由CytAssist图像metadata自动获取，则不再强制要求指定--slide与--area参数。# 意思就是如果CytAssist图像名称类似于PVTFMN010_2023-10-31_sj0309-js-hd1-hbr-t4t7_H1-JJZY42B_D1_sample.tif，这个名称里面已经包含了slide【H1-JJZY42B】和area【D1】，那么软件就会自动获取载玻片编号（--slide）和区域编号（--area），不再需要手动指定！

4-spaceranger count，提供image和cytaimage，会自动出细胞分割结果，结果在out文件夹segmented_outputs文件夹！

#因为运行时间较长，最好nohup放在后台
nohup\
spaceranger count --id=M_sample1 \ #sample ID，用于区分不同样本，结果储存在M_sample1文件夹
 --transcriptome=/home/biosoft/refdata-gex-GRCm39-2024-A \ #参考基因组文件夹
 --fastqs=/home/data_analysis/10X空间转录组/spaceranger_data/SRR31590030 \ #FASTQ文件所在文件夹
 --probe-set=/home/data_analysis/10X空间转录组/spaceranger_data/Visium_Mouse_Transcriptome_Probe_Set_v2.1.0_GRCm39-2024-A.csv \ #probe-set文件
 --cytaimage=/home/data_analysis/10X空间转录组/spaceranger_data/GSM8662447_foxd1_cytassist.tif \ #cytassist图片文件
 --slide=H1-VBCJVJR\ #Visium载玻片的序列号。如果未知，请使用参数 --unknown-slide，但是数据质量可能受到影响
 --area=D1\#Visium捕获区域标识符，例如 ‘A1’。该参数必须与--slide一同使用，除非使用了 --unknown-slide
 --image=/home/data_analysis/10X空间转录组/spaceranger_data/GSM8662447_foxd1_brightfield.tif \ #明场图片文件,如果指定了cytaimage，此项为可选
 --create-bam=false\ #不保存BAM文件
 --localcores=16\ #线程数
#由Loupe Browser手动对齐步骤生成的对齐文件
 --loupe-alignment=/home/data_analysis/10X空间转录组/spaceranger_data/H1-VBCJVJR-D1-fiducials-image-registration.json
&

#看看结果文件/out/文件夹
ls -lh
# total 2.4G
# -rw-rw-r-- 1 data data 101M July 27 20:04 barcode_mappings.parquet
# drwxrwxr-x 5 data data 4.0K July 27 20:20 binned_outputs
# lrwxrwxrwx 1 data data   41 July 27 20:20 cloupe_008um.cloupe -> binned_outputs/square_008um/cloupe.cloupe
# lrwxrwxrwx 1 data data   31 July 27 20:20 cloupe_cell.cloupe -> segmented_outputs/cloupe.cloupe
# -rw-rw-r-- 1 data data 678M July 27 20:00 feature_slice.h5
# -rw-rw-r-- 1 data data 2.1K July 27 20:14 metrics_summary.csv
# -rw-rw-r-- 1 data data 1.6G July 27 19:02 molecule_info.h5
# -rw-rw-r-- 1 data data 6.6M July 27 15:29 probe_set.csv
# drwxrwxr-x 6 data data 4.0K July 27 20:20 segmented_outputs
# drwxrwxr-x 2 data data 4.0K July 27 20:20 spatial
# -rw-rw-r-- 1 data data  13M July 27 20:18 web_summary.html

6-Understand outputs

barcode_mappings.parquet:此文件高效地存储空间映射信息，本质上相当于一个CSV文件。用来追踪各个barcode（小方格/bin/细胞/nuclei）之间的空间关系。

binned_outputs:这是一个文件夹，默认情况下，此目录包含三个子目录：square_002um、square_008um 和 square_016um。不同分辨率下的表达及空间文件。每个子目录都包含 filtered_feature_bc_matrix、raw_feature_bc_matrix、spatial、filtered_feature_bc_matrix.h5 和 raw_feature_bc_matrix.h5。下游分析一般推荐选择8um.

feature_slice.h5：Visium HD 特有格式，用于高效地抓取某个基因在 2 µm 分辨率上的图像切片.

segmented_outputs:细胞分割结果文件夹，用于把空间转录组数据映射到单细胞/核层面分析。

web_summary.html：在线数据报告
