【0x83】HCI_LE_Set_Periodic_Advertising_Response_Data命令全面解析

HCI_LE_Set_Periodic_Advertising_Response_Data 命令低功耗是蓝牙（Bluetooth Low Energy, BLE）核心规范中定义的一个主机控制接口（HCI）命令，以设置周期性广播响应（Periodic Advertising with Response，简称PAwR）中特定子事件的响应槽的数据。这个数据将在被同步的设备请求时传输一次。

一、 命令概述

HCI_LE_Set_Periodic_Advertising_Response_Data 命令允许主机设置BLE设备在周期性广播响应中的特定子事件（subevent）的响应数据。通过这个命令，主机可以控制设备在接收到来自其他设备的扫描请求时，在特定的同步句柄（Sync_Handle）所标识的周期性广播响应子事件中发送特定的数据。它允许主机控制设备在特定情况下提供更详细的信息，增强设备之间的交互性和可识别性。

BLUETOOTH CORE SPECIFICATION Version 6.0 | Vol 4, Part E Page 2790

1.1. 命令背景和用途

周期性广播是蓝牙5.1引入的一种新型广播模式，用于以固定间隔发送相同的数据包。这种模式特别适用于需要频繁发送相同信息的场景，例如环境传感器数据广播。而周期性广播响应则允许在周期性广播的基础上，为特定的广播子事件设置响应数据，这些数据将在接收到相应请求时发送。

• 定制响应数据内容
  • 主机可以通过这个命令指定设备在接收到扫描请求后发送的响应数据。这些数据可以包括设备的特定属性、服务信息、状态变化等。例如，可以设置响应数据为设备的制造商信息、软件版本号、当前运行模式等。
  • 响应数据的格式和长度通常受到蓝牙规范的限制。主机需要根据规范要求来组织和设置响应数据，以确保其他设备能够正确解析和识别。
• 增强连接建立过程
  • 在蓝牙低功耗连接建立过程中，扫描设备可能会发送扫描请求以获取更多关于广播设备的信息。通过设置周期性广播响应数据，广播设备可以提供更详细的回应，帮助扫描设备更好地了解其特性和功能，从而促进连接的建立。
  • 例如，如果一个设备支持特定的服务，通过响应数据可以明确告知扫描设备这些服务的可用性，以便扫描设备决定是否发起连接请求。
• 灵活适应不同场景
  • 根据不同的应用场景和需求，主机可以动态地调整周期性广播响应数据。例如，在特定的工作模式下，可以提供特定的状态信息或配置参数；在与不同类型的设备进行交互时，可以根据对方的需求提供相应的响应数据。
  • 这使得设备能够更加灵活地适应各种环境和应用需求，提高设备的通用性和互操作性。

1.2. 命令行为

• 当使用HCI_LE_Set_Periodic_Advertising_Response_Data命令设置数据时，该数据将被与特定Sync_Handle关联的周期性广播子事件的响应槽所使用。
• 一旦设置了响应数据，并且相应的周期性广播子事件被触发且接收到响应请求，该数据将被传输一次。
• 如果在命令发送时，周期性广播子事件正在进行中，蓝牙控制器可能会选择在该事件中使用旧数据或新数据，这取决于控制器的具体实现。
• 如果周期性广播被禁用，当发送此命令时，控制器将保存新的响应数据。一旦周期性广播被重新启用，并且相应的子事件被触发且接收到响应请求，控制器将使用之前保存的响应数据。

1.3. 关键特性

• 响应数据的一次性传输：响应数据在特定子事件的响应槽中只会被传输一次。这意味着设备在该子事件中只会发送一次由主机设置的响应数据，确保了数据传输的确定性和高效性。
• 基于同步句柄的标识：使用同步句柄来确定要设置响应数据的特定周期性广播响应子事件。同步句柄提供了一种机制，让主机能够准确地指定要操作的特定广播周期中的子事件，从而实现对不同广播周期的精细控制。

1.4. 与其他蓝牙命令的关系

• 与周期性广播相关命令的协同：该命令通常与其他周期性广播相关的命令一起使用，如 HCI_LE_Set_Periodic_Advertising_Parameters（设置周期性广播参数）和 HCI_LE_Set_Periodic_Advertising_Data（设置周期性广播数据）等。这些命令共同协作，实现对周期性广播和响应的全面控制。【0x003E/0x86】HCI_LE_Set_Periodic_Advertising_Parameters 命令全面解析_read periodic advertiser lis size-CSDN博客【0x003F】HCI_LE_Set_Periodic_Advertising_Data命令全面解析-CSDN博客【0x003E/0x86】HCI_LE_Set_Periodic_Advertising_Parameters 命令全面解析_read periodic advertiser lis size-CSDN博客
• 对连接建立的支持：通过设置周期性广播响应数据，可以为连接建立过程提供更多的信息和交互。当其他设备接收到周期性广播并发送扫描请求时，响应数据可以帮助决定是否建立连接以及如何进行连接配置。

1.5. 错误处理

• 响应数据长度限制：如果Response_Data_Length（响应数据长度）超过了控制器在响应槽位内能够传输的最大长度，那么响应数据将被丢弃，并且控制器将返回错误码“Packet Too Long”（0x45）。这个规则确保了BLE通信中数据的完整性和一致性。如果尝试传输的数据量超过了控制器的处理能力，那么丢弃数据并返回错误码是一种合理的错误处理机制，它防止了数据丢失或通信故障。
• 响应槽位超时：如果由Response_Slot参数标识的响应槽位在控制器接收到此命令时已经过期，那么控制器将返回错误码“Too Late”（0x46），并丢弃Response_Data参数。这个规则确保了BLE通信中的时间同步。如果响应槽位已经过期，那么再尝试发送响应数据就没有意义了，因为接收方可能已经不再监听这个槽位。因此，丢弃数据并返回错误码是一种合理的处理方式。
• 响应子事件限制：如果Response_Subevent超过了周期性广播序列中的numSubevents（子事件数量），或者控制器没有与子事件同步，那么控制器应该返回错误码“Command Disallowed”（0x0C）。这个规则确保了BLE通信中的子事件同步和一致性。如果尝试响应的子事件超出了广播序列中定义的子事件数量，或者控制器没有正确地与子事件同步，那么发送响应数据可能会导致通信故障或数据丢失。因此，返回错误码并禁止执行命令是一种合理的处理方式。

1.6. LE Coded PHY 和 S=8 编码

如果周期性广播序列是在LE Coded PHY（低功耗蓝牙编码物理层）上进行的，那么应假设使用S=8编码。

LE Coded PHY是BLE 5.0及更高版本中引入的一种物理层，它使用编码技术来提高通信的鲁棒性和范围。S=8编码表示每个物理位被编码为8个比特，这有助于在噪声环境中提高数据传输的可靠性。

二、命令格式

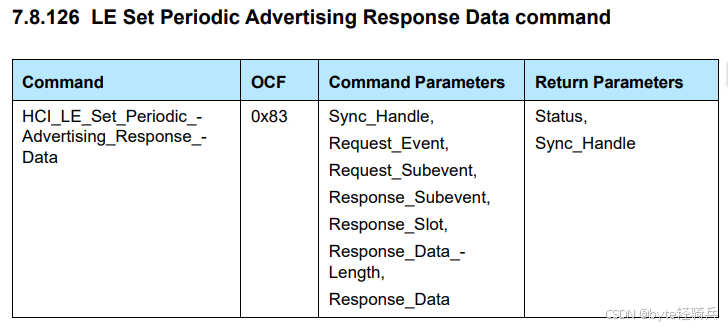

HCI_LE_Set_Periodic_Advertising_Response_Data命令格式通常遵循蓝牙核心规范中定义的HCI命令格式。

2.1. 命令操作码（OpCode）

• 组域（OGF, Opcode Group Field）：对于BLE相关的命令，OGF通常为0x08，表示该命令属于LE（低功耗）控制器命令组。
• 命令域（OCF, Opcode Command Field）：对于HCI_LE_Set_Periodic_Advertising_Response_Data命令，OCF是0X83，用于标识该命令。这个值在蓝牙核心规范中有明确的定义。

将OGF和OCF组合在一起，可以得到完整的命令操作码。例如，如果OCF为某个特定值（假设为X），则完整的操作码为0x08|X（在某些文档或上下文中，可能会看到合并为一个16位值的结果，如0xXXXX，这是将OGF左移一定位数后与OCF进行或运算的结果）。

2.2. 参数长度（Parameter Length）

参数长度是一个无符号8位整数（uint8_t），表示后续参数的总长度（以字节为单位）。对于HCI_LE_Set_Periodic_Advertising_Response_Data命令，这个长度是可变的，它取决于响应数据的实际长度加上其他必要参数（如Sync_Handle、Response_Data_Length等）的长度。

2.3. 命令参数

HCI_LE_Set_Periodic_Advertising_Response_Data命令的主要参数包括：

• Sync_Handle：无符号16位整数（uint16_t）。用于标识特定的周期性广播实例。这个句柄是在之前使用HCI_LE_Set_Periodic_Advertising_Parameters命令创建周期性广播时分配的。
• Response_Event、Request_Subevent、Response_Subevent 和 Response_Slot：
  • 这些参数在特定的周期性广播响应场景中起到进一步细化和定位响应时机的作用。
  • Response_Event 用于指示响应发生的特定事件类型。
  • Request_Subevent 和 Response_Subevent 可以帮助区分不同的子事件，以便在正确的时机进行响应。
  • Response_Slot 指定响应在特定时间槽中的位置。
• Response_Data_Length：无符号8位整数（uint8_t）。表示响应数据的实际长度。这个长度值应该与后续提供的响应数据相匹配。它为蓝牙控制器提供了关于要处理的响应数据长度的明确信息，以便正确地读取和传输数据。
• Response_Data：变长字节序列。要设置的响应数据本身。这个数据将被用于在接收到响应请求时传输给请求方。数据的长度和内容应符合BLE规范的要求。响应数据可以包含各种信息，如设备的状态、服务信息、特定的标识符等，具体取决于应用的需求。

2.4. 示例格式

以下是一个假设的HCI_LE_Set_Periodic_Advertising_Response_Data命令的示例格式（请注意，实际使用时需要参考特定蓝牙协议栈的文档）：

HCI_LE_Set_Periodic_Advertising_Response_Data(
    OpCode: 0xXXXX,  // 操作码，具体值由蓝牙核心规范定义
    Parameter_Length: X bytes,  // 参数长度，根据实际参数数量和大小确定
    Sync_Handle: 0xYYYY,  // 同步句柄，用于标识特定的周期性广播实例
    // 可能包含Response_Event、Request_Subevent、Response_Subevent 和 Response_Slot参数，取决于实现
    Response_Data_Length: N,  // 响应数据长度
    Response_Data: {...}  // 响应数据本身，长度为N字节
);

在上面的示例中，OpCode是命令的操作码，Parameter_Length是后续参数的总长度，Sync_Handle是用于标识周期性广播实例的句柄，Response_Data_Length是响应数据的长度，而Response_Data则是要设置的响应数据本身。

请注意，由于蓝牙核心规范可能会不断更新和扩展，因此HCI_LE_Set_Periodic_Advertising_Response_Data命令的具体格式和参数可能会随着规范版本的更新而发生变化。因此，在实际使用时，应参考最新的蓝牙核心规范文档和特定蓝牙协议栈的文档来确保命令的正确性和兼容性。

三、命令参数说明

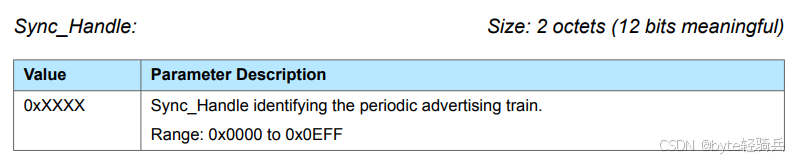

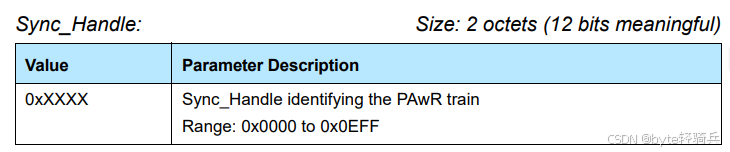

3.1. Sync_Handle

Sync_Handle用于唯一标识周期性广播响应（PAwR）序列的参数。主机使用这个句柄来指定它想要设置响应数据的特定PAwR序列。

• 大小：Sync_Handle的大小是2个字节（octets），但其中只有12位是有意义的。这意味着虽然两个字节总共包含16位，但在这个参数中，只有最低的12位被使用或考虑。
• 值范围：0x0000 to 0x0EFF（十进制0到3839）。在这个范围内，任何值都可以用作Sync_Handle，但超出这个范围的值将不被接受或视为无效。

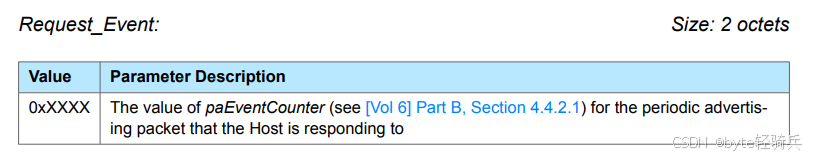

3.2. Request_Event

Request_Event 参数用于标识主机所响应的周期性广播包是在哪个周期性广播事件中接收到的。这对于确保通信的准确性和同步性至关重要，特别是在涉及多个设备和复杂通信场景的无线网络中。

• 大小：1 octet，即8位。在计算机网络协议中，参数的大小通常是以字节（octet）为单位进行衡量的。
• 使用场景：当主机接收到一个周期性广播包并决定对其进行响应时，它会使用 Request_Event 参数来标识该广播包最初是在哪个周期性广播事件中接收到的。这个信息对于主机来说很重要，因为它可以用来确保响应的准确性和同步性，特别是在处理多个广播包和响应时。
  • 例如，在一个复杂的蓝牙低功耗环境中，可能有多个设备进行周期性广播，主机需要准确地识别出它要响应的特定广播数据包所属的事件，以便提供正确的响应数据。通过 “Request_Event” 参数，主机可以追踪和区分不同的周期性广播事件，确保响应的准确性和及时性。

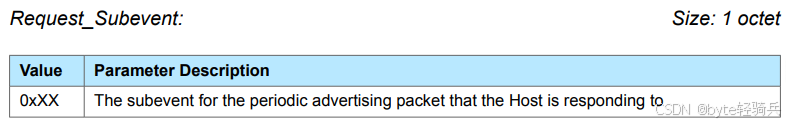

3.3. Request_Subevent

Request_Subevent 参数用来明确标识主机所响应的周期性广播包是在哪一个具体的子事件中接收的。通过精确地使用这个参数，可以确保主机和广播者之间的通信是同步和准确的，这对于构建稳定、可靠的蓝牙网络至关重要。

在BLE通信中，周期性广播是一种广播模式，它允许设备以固定的时间间隔重复发送广播数据。而每个这样的广播周期可能包含多个子事件，每个子事件都代表了一个潜在的广播数据传输时机。

• 重要性：帮助主机和广播者（通常是发送广播包的设备）之间建立了精确的对应关系。通过指定 Request_Subevent，主机能够清楚地表明它所响应的是周期性广播中的哪一个特定子事件。这对于确保通信的准确性和同步性至关重要，特别是在复杂的无线网络环境中，多个设备和不同的通信场景交织在一起。
• 使用场景：当主机接收到一个周期性广播包，并决定要对其做出响应时，它会使用 Request_Subevent 参数来记录或通知广播者它所响应的子事件。这样，广播者就可以根据这个信息来正确地处理响应，确保双方之间的通信是同步和准确的。

3.4. Response_Subevent

Response_Subevent 参数用于明确指定响应应该在周期性广播的哪个子事件中发送。通过精确地使用这个参数，主机可以确保响应在正确的时机发送，从而与广播者保持同步，并维持通信的稳定性和可靠性。这对于构建高效、可靠的蓝牙网络至关重要。

• Size: 1字节（octet），表示该参数的大小。
• Range: 参数值的有效范围，从0x00到0x7F，即十进制的0到127。这个范围表示可以标识128个不同的子事件（从0开始计数）。
• 重要性：帮助维持了通信的同步性和准确性。通过指定 Response_Subevent，主机能够确保响应在正确的时机发送，从而与广播者的预期相匹配。
• 使用场景：当主机准备发送对周期性广播包的响应时，它会使用 Response_Subevent 参数来指定响应应该发送的子事件。这通常是在主机成功接收到广播包，并决定对其进行响应后进行的。通过这样做，主机可以确保响应在广播者期望的时间窗口内到达，从而避免通信失败或数据丢失。

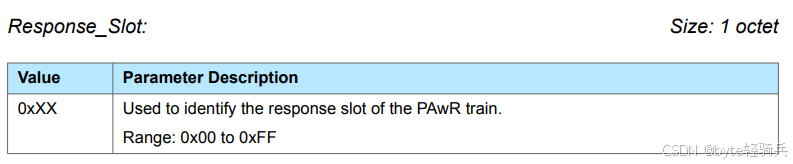

3.5. Response_Slot

Response_Slot参数在BLE通信中用于指定在由Response_Subevent参数标识的子事件中，哪个响应槽位用于传输响应数据。通过精确地使用这两个参数，BLE设备可以确保响应数据在正确的时机发送，从而与广播者保持同步，并维持通信的稳定性和可靠性。这对于构建高效、可靠的BLE网络至关重要。

• 值范围：响应槽位的值范围从0到255，这是一个典型的8位无符号整数的范围。这意味着可以表示256个不同的响应槽位（从0x00到0xFF）。
• 与Response_Subevent的关系：
  • Response_Subevent参数首先用于标识周期性广播中的特定子事件，该子事件是响应数据应该发送的目标。
  • 一旦确定了目标子事件（即Response_Subevent的值），Response_Slot参数就进一步指定了在该子事件中的哪个具体槽位或时机用于发送响应数据。
• 重要性：它允许BLE设备在周期性广播过程中精确地控制响应数据的发送时机。通过精确指定响应槽位，设备可以确保响应数据在广播者期望的时间窗口内到达，从而避免通信失败或数据丢失。

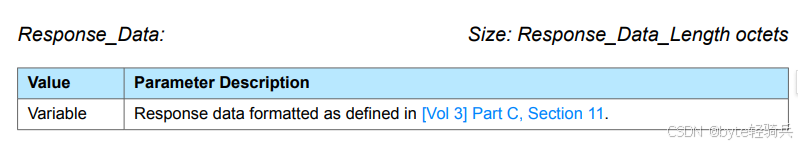

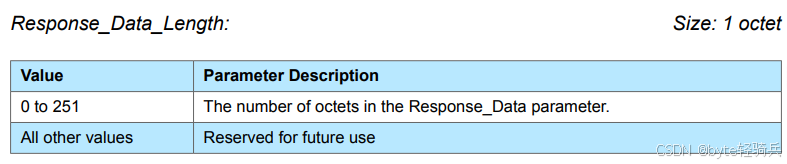

3.6. Response_Data_Length和Response_Data

Response_Data：这是要在响应槽位中传输的广播数据。在BLE通信中，当设备接收到一个广播包并决定对其进行响应时，它会准备一些数据作为响应内容，这些数据就被称为Response_Data。

Response_Data_Length：这个参数指定了Response_Data中有效数据的长度（0到251个字节），即多少字节的数据将被传输。这个长度对于确保数据的完整性和接收方的正确解析至关重要。

• 最大传输长度：每个BLE控制器都有一个最大传输长度的限制，即它在一个响应槽位内能够传输的最大数据量。这个限制可能受到硬件、固件或协议栈的限制。
• Packet Too Long 错误：如果Response_Data_Length超过了控制器能够传输的最大长度，那么根据BLE规范，这个响应数据应该被丢弃，并且控制器应该返回一个错误码，即“Packet Too Long”（0x45）。这个错误码通知发送方数据过长，无法被接收。
• 响应数据：响应数据可以包含各种关于设备的信息，例如设备的状态、提供的服务、特定的标识符等，具体内容取决于应用的需求
• 响应数据格式：响应数据的格式遵循了蓝牙核心规范的第三卷（Vol 3）的C部分（Part C）的第11节（Section 11）。有助于接收方按照正确的格式解析和处理响应数据。蓝牙规范中的广播和扫描响应数据格式研究-CSDN博客

在实际应用中，BLE设备会根据特定的通信协议或应用需求来设置和使用这些参数。当设备准备发送响应时，它会根据这些参数来构建响应数据，并确保数据的格式和内容符合蓝牙核心规范的要求。接收方在接收到响应消息后，会首先读取Response_Data_Length参数的值，以确定有多少字节的数据是有效的。然后，它会根据这个值来读取和处理Response_Data中的相应数据。

四、响应事件及参数

4.1. HCI_Command_Complete 事件

当HCI_LE_Periodic_Advertising_Response_Data命令执行完成后，无论命令是否成功执行，都会生成一个HCI_Command_Complete事件。这个事件是BLE协议栈中用于通知主机（通常是运行BLE协议栈的CPU或微控制器）命令执行结果的标准机制。

HCI_Command_Complete事件包含以下关键信息：

• 命令操作码（Opcode）：这标识了已完成的命令。对于HCI_LE_Periodic_Advertising_Response_Data命令，它会有一个特定的操作码。
• 状态码（Status）：这表示命令执行的结果。如果命令成功执行，状态码通常为0（即HCI_SUCCESS）。如果命令执行失败，状态码将指示失败的原因，例如参数无效、资源不足等。
• 返回参数（Return Parameters）：对于某些命令，如果执行成功，可能会返回一些额外的参数或结果。

这个事件包含命令操作码、状态码以及可能的返回参数。了解这个机制对于正确配置和使用BLE设备至关重要。

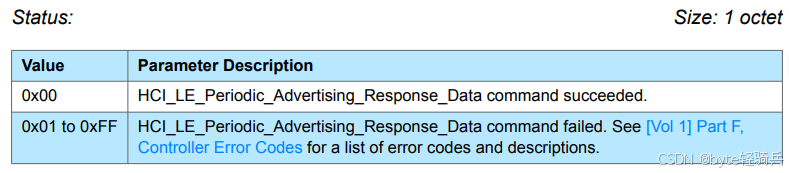

4.2. Status

• 状态码0x00：表示HCI_LE_Periodic_Advertising_Response_Data命令成功执行。
• 状态码0x01-0xFF：表示命令执行失败，需要参考BLE规范中的相关部分来查看错误代码和描述。蓝牙Controller错误代码全面概览_remote device terminated connection due to low res-CSDN博客

4.3. Sync_Handle

Sync_Handle是一个无符号 16 位整数（uint16_t）。它用于标识特定的周期性广播同步实例。这个句柄是在使用 HCI_LE_Set_Periodic_Advertising_Parameters命令创建周期性广播时分配的。

• 唯一标识周期性广播实例：通过这个参数，主机可以准确地识别和区分不同的周期性广播实例。在一个系统中可能存在多个周期性广播同时进行，每个广播都有其特定的参数和目的。Sync_Handle 确保了主机能够针对特定的广播实例进行操作和管理。
• 关联相关操作：Sync_Handle可以用于将响应数据与特定的周期性广播实例关联起来。当主机接收到 HCI_Command_Complete事件并检查其中的 “Sync_Handle” 时，它可以确定哪个周期性广播实例的响应数据设置操作已经完成。
• 错误处理和调试：在出现错误情况时，Sync_Handle”可以帮助主机快速定位问题所在的特定广播实例。这对于调试和解决问题非常有帮助，因为主机可以根据特定的 Sync_Handle值来检查相关的参数设置和操作历史。

例如，在一个复杂的蓝牙低功耗环境中，主机可能同时管理多个设备的周期性广播。当需要设置某个特定设备的周期性广播响应数据时，主机使用相应的 “Sync_Handle” 来确保操作针对正确的广播实例。如果在设置过程中出现错误，主机可以通过检查返回事件中的 “Sync_Handle” 来确定是哪个设备的广播出现了问题，并采取相应的措施进行修复。

五、命令执行流程

以下是LE Set Periodic Advertising Response Data command命令的执行流程。

5.1. 命令准备

• 参数确定：根据应用需求，确定要设置的周期性广播响应数据的内容。确保响应数据的长度和格式符合蓝牙核心规范的要求。
• 命令格式构建：根据蓝牙核心规范，构建LE Set Periodic Advertising Response Data命令的格式。通常包括操作码（Opcode）、参数长度（Parameter Length）和具体的响应数据（Advertising Response Data）等部分。

5.2. 发送命令

• 命令封装：将构建好的LE Set Periodic Advertising Response Data命令及其参数封装成适当的HCI（Host Controller Interface）命令格式。
• 发送至BLE控制器：通过HCI接口，将封装好的命令发送给BLE控制器。

5.3. 控制器处理

• 命令解析：BLE控制器接收到命令后，首先进行解析，识别出操作码和参数。
• 参数验证：验证参数的有效性，包括检查响应数据的长度和格式是否符合要求，以及广播集标识是否有效。
• 数据存储：如果参数验证通过，BLE控制器将响应数据存储在指定的广播集中。
• 状态更新：更新BLE控制器的内部状态，以反映周期性广播响应数据的变更。

5.4. 返回响应

• 状态码返回：BLE控制器处理完命令后，会返回一个状态码给主机，以指示命令是否成功执行。状态码0x00通常表示成功，而其他值则表示不同类型的错误。

5.5. 后续操作

• 启用周期性广播：在设置完周期性广播响应数据后，通常需要启用周期性广播，以便设备能够按照设定的间隔发送广播数据。这通常通过发送HCI_LE_Periodic_Advertising_Enable命令来实现。
• 监控和调试：主机可以监控BLE控制器的行为，确保周期性广播按照预期发送，并检查响应数据是否正确。如果出现问题，可以进行调试和故障排除。

5.6. 代码示例

以下是一个简化的代码示例，展示如何构建并发送“LE Set Periodic Advertising Response Data”命令。请注意，此示例不包含完整的BLE协议栈实现，而是专注于命令的封装与发送流程。

#include <stdint.h>
#include <string.h>

// 假设HCI接口函数已定义，用于发送HCI命令
extern void hci_send_command(uint8_t *data, uint16_t length);

// 定义操作码
#define HCI_OP_LE_SET_PERIODIC_ADV_RSP_DATA 0x00XX // 注意：XX为占位符，需根据蓝牙核心规范替换为实际操作码

// 封装并发送LE Set Periodic Advertising Response Data命令的函数
void set_periodic_adv_response_data(uint8_t advertising_handle, uint8_t *response_data, uint8_t data_length) {
    // 定义命令缓冲区
    uint8_t command[32] = {0}; // 缓冲区大小可能需根据实际需求调整
    uint8_t *ptr = command;

    // 填写操作码
    *ptr++ = (HCI_OP_LE_SET_PERIODIC_ADV_RSP_DATA >> 8) & 0xFF; // 高字节
    *ptr++ = HCI_OP_LE_SET_PERIODIC_ADV_RSP_DATA & 0xFF;       // 低字节

    // 填写参数长度（需包含Advertising_Handle和Response Data的长度）
    *ptr++ = 2 + data_length; // 2为Advertising_Handle的长度，data_length为响应数据的长度

    // 填写广播集标识（Advertising_Handle）
    *ptr++ = (advertising_handle >> 8) & 0xFF; // 高字节
    *ptr++ = advertising_handle & 0xFF;       // 低字节

    // 填写响应数据
    memcpy(ptr, response_data, data_length);
    ptr += data_length;

    // 发送HCI命令
    uint16_t length = ptr - command;
    hci_send_command(command, length);
}

int main() {
    // 示例响应数据（需根据实际需求调整）
    uint8_t response_data[] = {0x02, 0x01, 0x06, 0x09, 0x46, 0x49, 0x54, 0x2D, 0x42, 0x4C, 0x45}; // 示例数据，表示制造商特定数据
    uint8_t advertising_handle = 0x0001; // 示例广播集标识，需根据实际需求调整

    // 调用函数设置周期性广播响应数据
    set_periodic_adv_response_data(advertising_handle, response_data, sizeof(response_data));

    // 后续操作，如启用周期性广播等...

    return 0;
}

注意事项：

• 操作码：在代码中，HCI_OP_LE_SET_PERIODIC_ADV_RSP_DATA的值为占位符，需根据蓝牙核心规范中的实际操作码进行替换。
• HCI接口函数：hci_send_command为假设的HCI接口函数，用于发送HCI命令。在实际应用中，需替换为支持BLE的硬件平台及协议栈提供的实际发送函数。
• 参数验证：在实际应用中，应添加对输入参数的验证逻辑，以确保参数的有效性。
• 错误处理：在实际应用中，应处理BLE控制器返回的状态码，以检测命令是否成功执行，并进行相应的错误处理。
• 广播集标识：advertising_handle需根据实际需求进行调整，并确保其唯一性，以区分不同的广播集。
• 响应数据：response_data需根据实际需求进行调整，并确保其长度和格式符合蓝牙核心规范的要求。
• 后续操作：在发送完响应数据设置命令后，需执行启用周期性广播等后续操作。这些操作通常涉及发送其他HCI命令，并可能需要根据BLE控制器的返回状态进行条件判断。

六、应用场景

LE Set Periodic Advertising Response Data命令用场景主要围绕BLE的周期性广播特性展开。以下是一些具体的应用场景。

6.1. 智能设备连接与交互

• 设备配对和识别：
  • 在蓝牙设备配对过程中，此命令可用于向发起扫描请求的设备提供详细的配对信息。例如，当一个新的耳机设备被发现时，手机可以发送扫描请求，耳机通过周期性广播响应数据提供其型号、配对码等信息，帮助手机用户快速识别并决定是否进行配对。
  • 对于一些具有特殊功能的设备，如支持特定音频编码格式或降噪技术的耳机，可以通过响应数据向手机展示这些特性，以便手机根据自身支持的功能和用户偏好来选择连接的设备。
• 智能设备组网：
  • 在智能家居或工业自动化场景中，多个设备可能需要组成一个网络进行协同工作。通过设置周期性广播响应数据，设备可以在被扫描时提供其在网络中的角色、连接状态等信息，方便其他设备进行网络配置和管理。
  • 例如，一个智能灯泡可以在响应数据中包含其所属的房间、亮度级别以及是否支持分组控制等信息，当智能网关扫描到这些设备时，可以根据这些信息进行智能场景的设置和设备的统一管理。

6.2. 数据采集与监测

• 传感器数据传输：
  • 对于各种传感器设备，如温度传感器、湿度传感器、空气质量传感器等，可以使用此命令在周期性广播响应中提供实时的测量数据。例如，一个环境监测传感器可以定期广播其存在，并在接收到扫描请求时，通过响应数据发送当前的温度、湿度和空气质量指数等信息，供其他设备（如手机应用或中央监控系统）进行数据采集和分析。
  • 这样可以实现低功耗的数据传输，同时确保只有在有需求时才发送详细的数据，节省能源并延长传感器设备的电池寿命。
• 设备状态监测：
  • 在一些关键设备的监测场景中，如医疗设备、工业设备等，可以通过周期性广播响应数据提供设备的运行状态、故障代码等信息。例如，一个医疗监护设备可以定期广播其状态，并在接收到扫描请求时，发送患者的生命体征数据以及设备的电池电量、连接状态等信息，方便医护人员进行远程监测和故障诊断。
  • 对于工业设备，如机器人或自动化生产线中的设备，可以通过响应数据提供设备的运行参数、维护需求等信息，以便管理人员进行及时的维护和调度。

6.3. 位置服务与室内定位

• 信标设备定位：
  • 在室内定位系统中，蓝牙信标设备可以使用此命令在周期性广播响应中提供其位置信息和唯一标识符。移动设备在接收到这些广播后，可以通过扫描请求获取更详细的位置数据，并结合其他定位算法确定自己的位置。
  • 例如，在商场、机场等大型室内场所中，部署的蓝牙信标可以通过响应数据提供其所在的区域、楼层等信息，帮助用户在室内进行导航和定位。
• 资产跟踪与管理：
  • 对于需要跟踪和管理的资产，如物流包裹、贵重物品等，可以在资产上安装蓝牙标签，通过设置周期性广播响应数据提供资产的位置、状态等信息。例如，一个物流包裹上的蓝牙标签可以在运输过程中定期广播其位置，并在接收到扫描请求时，发送包裹的运输进度、预计到达时间等信息，方便物流企业和收件人进行跟踪和管理。

6.4. 可穿戴设备与健康监测

• 健康数据共享：
  • 可穿戴设备如智能手表、健身手环等可以使用此命令在周期性广播响应中提供用户的健康数据，如心率、步数、睡眠质量等。其他设备（如手机应用或医疗设备）在扫描到这些设备时，可以获取这些数据进行分析和记录。
  • 例如，在运动场景中，用户的智能手表可以定期广播其存在，并在接收到扫描请求时，发送当前的心率、运动距离等信息，供运动伙伴的设备或运动训练应用进行数据共享和比较。
• 医疗监测与紧急响应：
  • 对于一些医疗监测设备，如心脏起搏器、血糖仪等，可以通过周期性广播响应数据提供患者的关键健康指标和设备状态。在紧急情况下，这些设备可以向附近的医疗设备或急救人员的设备发送警报信息，以便及时采取救援措施。
  • 例如，一个心脏起搏器可以在检测到异常情况时，通过广播响应数据发送紧急警报信号和患者的位置信息，提高紧急救援的效率和准确性。

6.5. 使用场景示例

假设一个BLE传感器设备需要定期广播其测量数据，并希望在接收到周期性广播请求时提供额外的响应数据。

• 设备首先通过HCI_LE_Add_Periodic_Advertising_Set命令创建周期性广播集。
• 然后，使用HCI_LE_Set_Periodic_Advertising_Parameters命令设置周期性广播的参数（如间隔、持续时间等）。
• 接下来，使用HCI_LE_Set_Periodic_Advertising_Data命令设置周期性广播的数据。
• 最后，使用HCI_LE_Set_Periodic_Advertising_Response_Data命令设置周期性广播响应数据。

七、注意事项

为了确保正确和高效地使用LE Set Periodic Advertising Response Data命令，有几个关键的注意事项需要牢记。

7.1. 数据长度和格式

• 严格控制响应数据长度：务必确保设置的响应数据长度不超过控制器在响应槽中能够传输的最大值。如果 “Response_Data_Length” 大于这个限制，响应数据将被丢弃，并且控制器会返回 “Packet Too Long（0x45）” 错误代码。这不仅会浪费系统资源，还可能导致通信中断或延迟。
• 遵循正确的数据格式：根据蓝牙规范，响应数据应采用正确的格式。这包括确保数据的结构和内容符合 BLE 协议的要求，以便其他设备能够正确解析和处理响应数据。在设计响应数据时，要考虑到不同设备和应用的兼容性。

7.2. 时间敏感性

• 注意响应槽的时间限制：如果在控制器接收到命令时，由 “Response_Slot” 参数标识的响应槽已经过去了，控制器将返回 “Too Late（0x46）” 错误代码并丢弃响应数据。因此，在发送 “LE Set Periodic Advertising Response Data” 命令时，要确保时间的准确性，避免错过响应槽。
• 考虑周期性广播的时间规律：了解周期性广播的时间间隔和模式，以便在合适的时机设置响应数据。这对于确保响应数据能够及时发送并与广播事件同步非常重要。同时，要注意不同设备之间的时间同步问题，以避免因时间差异导致的通信问题。

7.3. 子事件和同步处理

• 正确设置响应子事件：“Response_Subevent” 参数应准确地标识要响应的子事件。如果响应子事件超过了周期性广播序列的 “numSubevents” 或者控制器与该子事件不同步，控制器将返回 “Command Disallowed（0x0C）” 错误代码。在设置响应子事件时，要仔细考虑周期性广播的结构和流程，确保响应数据能够在正确的子事件中发送。
• 确保同步的稳定性：对于依赖于特定同步实例的应用，要确保控制器与周期性广播的同步保持稳定。如果同步丢失或出现问题，可能会导致响应数据无法正确发送或被错误处理。定期检查同步状态，并在必要时采取措施重新建立同步。

7.4. 错误处理和调试

• 正确处理错误代码：当控制器返回错误代码时，要及时处理并采取适当的措施。不同的错误代码表示不同的问题，例如数据过长、时间过期或命令不被允许等。根据错误代码的含义，调整参数设置、重新发送命令或进行故障排除，以确保通信的正常进行。
• 进行有效的调试：在开发和测试过程中，使用调试工具和技术来监测 “LE Set Periodic Advertising Response Data” 命令的执行情况。这可以包括查看日志、分析通信流量和使用专门的蓝牙调试设备。通过调试，可以及时发现问题并进行优化，提高系统的稳定性和性能。

7.5. 其它注意事项

• 兼容性与电源效率：在使用周期性广播时，应考虑设备的兼容性和电源效率。不同版本的蓝牙规范可能支持不同的特性和参数，因此应确保设备和广播参数之间的兼容性。周期性广播是一种节能的广播模式，适用于需要持续广播数据但不需要频繁建立连接的应用场景。然而，也应注意控制广播的频率和数据量，以平衡功耗和通信需求。
• 安全性考虑：在设置周期性广播响应数据时，需要考虑安全性问题。响应数据中可能包含敏感信息，如设备的唯一标识符、用户数据等。如果这些信息被未经授权的设备获取，可能会导致安全风险。主机可以通过加密、认证等安全机制来保护响应数据的安全性。同时，需要注意控制响应数据的可见性，避免将敏感信息发送给不必要的设备。在设计应用程序时，需要根据实际的安全需求来选择合适的安全策略，并确保响应数据的安全性得到充分保障。
• 测试与验证：在实际应用中，应对周期性广播和响应数据进行充分的测试和验证。这包括测试广播数据的正确性、广播频率的稳定性、同步设备的响应性等。通过测试和验证，可以确保周期性广播和响应数据在实际应用中的可靠性和稳定性。

总之，“HCI_LE_Set_Periodic_Advertising_Response_Data” 命令在蓝牙低功耗技术中为设备之间的交互提供了一种重要的方式。通过深入理解这个命令的功能、执行流程和应用场景，以及注意事项和常见问题，可以更好地利用蓝牙低功耗技术开发出高效、可靠、安全的应用程序。
