【0x005B】HCI_Write_Default_Erroneous_Data_Reporting命令详解

HCI_Write_Default_Erroneous_Data_Reporting命令允许主机（Host）设置蓝牙BR/EDR（Basic Rate/Enhanced Data Rate）控制器在接收到错误数据时的报告行为。这个设置决定了控制器是否会在HCI数据包的状态标志中反映数据包的错误状态。

一、命令概述

当执行此命令时，蓝牙BR/EDR控制器会根据Erroneous_Data_Reporting参数的值来决定是否在同步数据包的Packet_Status_Flag中设置错误状态。这个设置不会影响已经存在的同步连接，仅对命令执行后新建立的连接有效。

• 如果Erroneous_Data_Reporting参数被设置为启用错误数据报告，那么当控制器接收到错误数据包时，它会在相应的HCI数据包的状态标志中设置Packet_Status_Flag，以指示数据包存在错误。
• 如果Erroneous_Data_Reporting参数被设置为禁用错误数据报告，那么即使控制器接收到错误数据包，它也不会在HCI数据包的状态标志中反映这一错误状态。

二、命令格式及参数

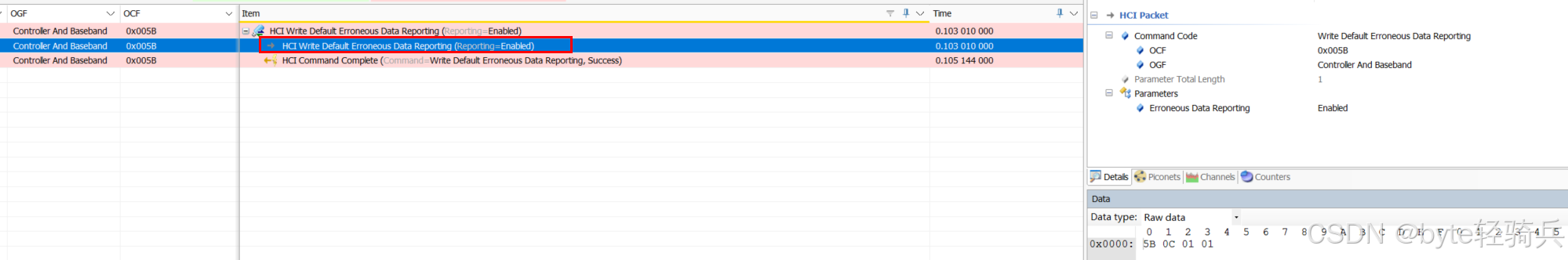

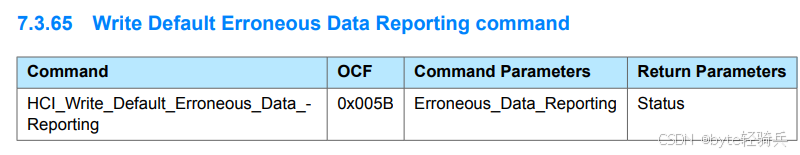

2.1. HCI_Write_Default_Erroneous_Data_Reporting命令格式

HCI_Write_Default_Erroneous_Data_Reporting命令遵循蓝牙核心规范中定义的HCI命令结构。

通常包括命令操作码（Opcode）、参数长度（Parameter Length）和参数（Parameters）三部分。

• 命令操作码（Opcode）：
  • OGF（操作码组字段）：通常为0x03，表示这是HCI Control and Baseband commands的一部分。
  • OCF（操作码命令字段）：对于HCI_Write_Default_Erroneous_Data_Reporting命令，OCF为0x005B。
• 参数长度（Parameter Length）：表示随后参数部分的字节数。对于此命令，参数长度通常为1个字节。
• 参数（Parameters）：即要设置的Erroneous_Data_Reporting参数值。这个值决定了控制器的错误数据报告行为。

2.2. Erroneous_Data_Reporting

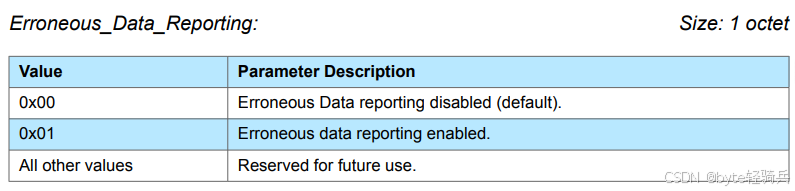

Erroneous_Data_Reporting参数用于指定当数据包出现错误时，蓝牙控制器是否应该在HC数据包的状态标志中设置Packet_Status_Flag。这个参数的值决定了控制器的行为。

• 0x00：错误数据报告禁用（默认）。当设置为这个值时，蓝牙控制器在接收到错误数据包时，会在HCI数据包的状态标志中设置相应的错误状态。允许主机检测到这些错误数据包，并可以采取适当的行动，如重传、记录日志或通知用户。
• 0x01：错误数据报告启用。当设置为这个值时，蓝牙控制器在接收到错误数据包时，不会在HCI数据包的状态标志中设置错误状态。意味着主机不会收到关于这些错误数据包的通知。
• All other values Reserved for future use：除了0x00和0x01之外的所有值都保留给蓝牙核心规范的未来版本使用。

三、生成事件及参数

3.1. HCI_Command_Complete事件

当HCI_Write_Default_Erroneous_Data_Reporting命令执行完毕后，蓝牙控制器会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这个事件是HCI通信协议的一部分，用于通知主机命令已成功执行、遇到错误或需要进一步的响应。

• 事件代码：HCI_Command_Complete事件有一个固定的事件代码，用于标识它是一个命令完成事件。
• 参数长度：指定了随后参数部分的字节数。对于HCI_Command_Complete事件，参数长度通常包括状态码、命令操作码（Opcode）的返回部分，以及任何由特定命令返回的额外数据。
• 状态码：这是一个重要的字段，用于指示命令执行的结果。状态码为0x00表示命令成功执行。如果命令失败，则状态码将指示失败的原因，如参数错误、硬件故障等。
• 命令操作码（Opcode）的返回部分：之前发送的命令的操作码，用于确认这是对哪个命令的响应。
• 返回参数：对于HCI_Write_Default_Erroneous_Data_Reporting命令，返回参数为空，因为该命令主要是设置一个配置选项，而不需要返回额外的数据。

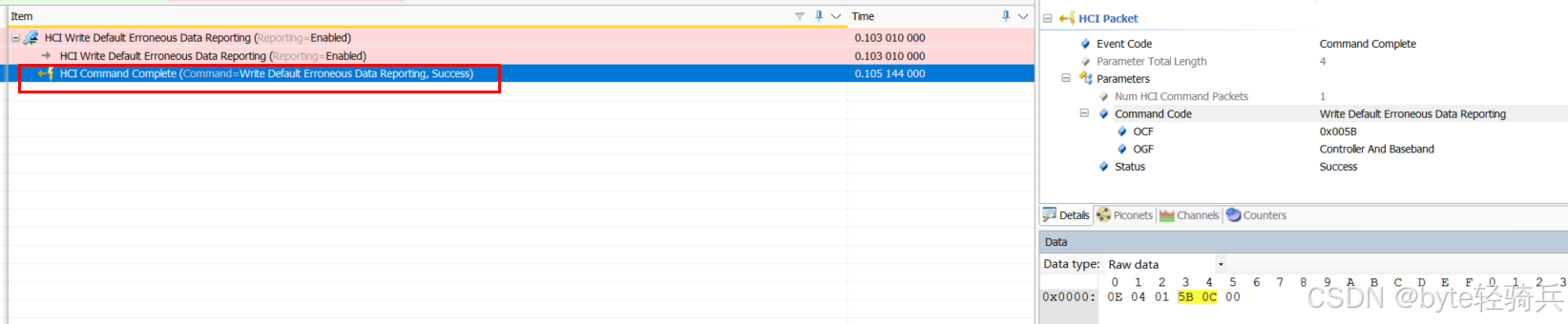

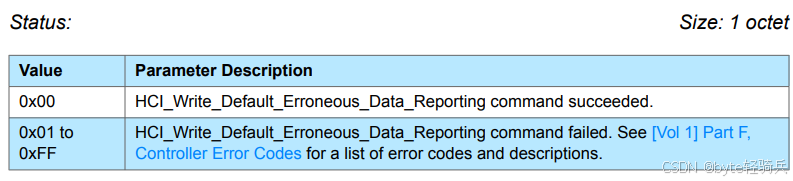

3.2. 状态码（Status）

Status状态码是一个关键的反馈机制，用于指示命令是否成功执行以及失败时的具体原因。

• 0x00: HCI_Write_Default_Erroneous_Data_Reporting命令成功执行。意味着蓝牙控制器已经根据提供的参数更新了其错误数据报告的行为。
• 0x01 至 0xFF: HCI_Write_Default_Erroneous_Data_Reporting命令执行失败。在这个范围内，每个状态码都对应一个特定的错误原因。蓝牙Controller错误代码全面概览_蓝牙错误代码-CSDN博客

四、命令执行流程

4.1. 命令发起阶段（主机端）

• 构建命令：
  • 主机根据需求准备 HCI_Write_Default_Erroneous_Data_Reporting 命令。
  • 命令包含操作码 和 Erroneous_Data_Reporting 参数（0x00 或 0x01）。
• 发送命令：主机通过HCI将命令发送给蓝牙控制器。

4.2. 命令接收与验证阶段（控制器端）

• 接收命令：蓝牙控制器接收来自主机的命令。
• 解析与验证：
  • 控制器检查命令格式和操作码是否正确。
  • 验证 Erroneous_Data_Reporting 参数的合法性（0x00 或 0x01）。

4.3. 命令执行阶段（控制器端）

• 更新设置：如果命令格式和参数验证通过，控制器更新内部配置以启用或禁用错误数据报告。
• 处理异常：如果执行过程中遇到资源不足或其他硬件/软件故障，命令执行将受影响。

4.4. 返回结果阶段

• 生成状态参数：控制器生成 Status 参数，指示命令执行结果（0x00 表示成功，0x01-0xFF 表示失败）。
• 发送响应事件：控制器将 Status 参数封装在 HCI_Command_Complete 事件中，通过 HCI 接口发送回主机。

4.5. 主机处理响应阶段

• 接收响应事件：主机接收来自控制器的 HCI_Command_Complete 事件。
• 解析响应：主机解析事件，提取 Status 参数。
• 处理结果：
  • 根据 Status 参数的值，主机判断命令是否成功执行。
  • 如果成功（Status=0x00），主机继续后续操作。
  • 如果失败（Status=0x01-0xFF），主机采取相应错误处理措施。

4.6. 示例代码

以下是一个简化的C语言代码示例，用于模拟HCI_Write_Default_Erroneous_Data_Reporting命令的执行流程。请注意，这只是一个概念性的示例，并不包含实际的蓝牙硬件接口或蓝牙栈的实现。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设这些宏和类型定义来自蓝牙协议栈的头文件
#define HCI_OCF_WRITE_DEFAULT_ERRONEOUS_DATA_REPORTING 0x005B
#define HCI_STATUS_SUCCESS 0x00
#define HCI_COMMAND_COMPLETE_EVENT 0x0E

// 假设这是与蓝牙控制器通信的函数（在实际应用中，需要使用蓝牙协议栈提供的API）
bool send_hci_command(uint16_t opcode, uint8_t *parameters, size_t length, uint8_t *response, size_t *response_length);

// 假设这是处理HCI命令完成事件的函数（在实际应用中，需要根据蓝牙协议栈的事件处理机制来实现）
void handle_hci_command_complete_event(uint8_t *event, size_t length);

// HCI_Write_Default_Erroneous_Data_Reporting 命令的执行函数
bool hci_write_default_erroneous_data_reporting(bool enable) {
    uint8_t parameters[1] = { enable ? 0x01 : 0x00 };
    uint8_t response[256]; // 假设响应缓冲区足够大
    size_t response_length = sizeof(response);

    // 构建并发送命令
    uint16_t opcode = HCI_OCF_WRITE_DEFAULT_ERRONEOUS_DATA_REPORTING; // 这里只使用了OCF，通常还需要OGF（操作组字段）来构成完整的opcode
    // 注意：在实际应用中，需要根据蓝牙协议栈的要求来构建完整的opcode
    if (!send_hci_command(opcode, parameters, sizeof(parameters), response, &response_length)) {
        printf("Failed to send HCI command.\n");
        return false;
    }

    // 处理响应事件（这里假设响应事件已经通过某种机制传递给了handle_hci_command_complete_event函数）
    // 在实际应用中，可能需要在send_hci_command函数内部或外部设置一个回调或事件循环来处理响应
    // 为了简化示例，直接在这里调用处理函数（这不是一个推荐的做法）
    handle_hci_command_complete_event(response, response_length);

    // 在实际应用中，应该根据handle_hci_command_complete_event函数的处理结果来返回成功或失败
    // 为了简化示例，假设如果处理函数被调用，则命令执行成功（这不是一个准确的做法）
    return true; // 这里应该根据handle_hci_command_complete_event的处理结果来返回
}

// 假设的send_hci_command函数实现（在实际应用中，需要使用蓝牙协议栈提供的API）
bool send_hci_command(uint16_t opcode, uint8_t *parameters, size_t length, uint8_t *response, size_t *response_length) {
    // 这里应该包含与蓝牙控制器通信的代码
    // 例如：打开与蓝牙控制器的连接，发送命令，接收响应等
    // 由于这是一个示例，我们直接返回成功
    printf("Sending HCI command with opcode 0x%04X and parameters [", opcode);
    for (size_t i = 0; i < length; i++) {
        printf("%02X ", parameters[i]);
    }
    printf("]\n");

    // 假设响应总是成功的（在实际应用中，应该检查响应并填充response缓冲区）
    response[0] = HCI_COMMAND_COMPLETE_EVENT; // 事件代码
    response[1] = 1; // 参数总数（这里只包含一个状态码）
    response[2] = HCI_STATUS_SUCCESS; // 状态码
    *response_length = 3; // 响应长度

    return true; // 返回成功（在实际应用中，应该根据通信结果来返回）
}

// 假设的handle_hci_command_complete_event函数实现（在实际应用中，需要根据蓝牙栈的事件处理机制来实现）
void handle_hci_command_complete_event(uint8_t *event, size_t length) {
    if (length < 3) {
        printf("Invalid HCI command complete event length.\n");
        return;
    }

    if (event[0] != HCI_COMMAND_COMPLETE_EVENT) {
        printf("Unexpected HCI event code: 0x%02X\n", event[0]);
        return;
    }

    uint8_t status = event[2];
    if (status != HCI_STATUS_SUCCESS) {
        printf("HCI command failed with status: 0x%02X\n", status);
    } else {
        printf("HCI command succeeded.\n");
    }

    // 在实际应用中，应该根据状态码和其他事件参数来执行相应的操作
}

int main() {
    // 启用错误数据报告
    if (hci_write_default_erroneous_data_reporting(true)) {
        printf("Successfully enabled erroneous data reporting.\n");
    } else {
        printf("Failed to enable erroneous data reporting.\n");
    }

    // 禁用错误数据报告
    if (hci_write_default_erroneous_data_reporting(false)) {
        printf("Successfully disabled erroneous data reporting.\n");
    } else {
        printf("Failed to disable erroneous data reporting.\n");
    }

    return 0;
}

五、命令使用场景

5.1. 蓝牙音频传输场景

• 核心需求：高质量音频传输保障。
• 应用场景：蓝牙耳机、蓝牙音箱与音频源设备（如手机、电脑）间的音频传输。
• 命令作用：通过设置为0x01启用错误数据报告，确保音频数据的准确性。
• 错误处理：音频源设备可请求重传错误数据帧或调整音频编码参数，以保持高保真音频体验。

5.2. 蓝牙文件传输场景

• 核心需求：重要文件传输的可靠性保证。
• 应用场景：设备间传输文档、照片、视频等关键文件。
• 命令作用：开启错误数据报告，监控数据传输情况。
• 错误处理：接收设备可根据错误报告请求重新发送错误数据部分，或进行完整性校验和错误修复，确保文件完整正确传输。

5.3. 蓝牙设备固件更新场景

• 核心需求：确保固件更新数据正确传输。
• 应用场景：蓝牙设备的固件更新过程。
• 命令作用：启用错误数据报告，监控固件数据传输情况。
• 错误处理：在传输错误时，更新程序可采取暂停更新、重新发送错误数据块等措施，防止固件更新失败或设备损坏。

在实际应用中，应根据具体场景和需求，合理配置该命令，以确保蓝牙通信的质量和效率。

六、注意事项

6.1. 参数范围与限制

• 严格遵守定义：确保Erroneous_Data_Reporting参数值在有效范围内（0x00或0x01），避免使用未定义的值导致命令执行失败。
• 参数长度：注意HCI命令中参数长度的限制，避免超出最大值导致命令被截断或无法正确解析。

6.2. 命令执行与结果检查

• 命令执行状态：发送HCI命令后，通过接收HCI_Command_Complete事件检查命令执行状态，状态码0x00表示成功，其他值表示错误。
• 错误处理：根据状态码采取适当的错误处理措施，如重新发送命令、调整参数值、记录错误日志或通知用户。

6.3. 对通信与功耗的影响

• 通信效率：合理设置参数以提高通信效率，如启用错误数据报告以提高音频数据的准确性和完整性。
• 功耗管理：平衡功耗和性能，避免频繁发送命令和错误处理增加设备功耗。

6.4. 设备兼容性与规范遵循

• 设备兼容性：确保所使用的HCI命令和参数与目标设备兼容，避免不同设备间的差异导致命令执行失败。
• 规范遵循：熟悉蓝牙核心规范中关于HCI命令的定义、参数要求、错误代码等，确保应用程序的合规性和稳定性。

6.5. 其他注意事项

• 命令发送时机：在发送HCI命令前，确保设备处于适当状态，如检查连接状态后再发送连接或断开连接的命令。
• 并发处理：避免同时发送多条HCI命令，确保之前的命令已执行完毕或已被取消后再发送新命令。
• 不会应用于现有连接：新写入的Erroneous_Data_Reporting参数值不会应用到已存在的同步连接，需考虑这一点避免对现有连接产生误解。

通过遵循上述流程，主机可以成功地设置蓝牙控制器的错误数据报告行为，从而优化蓝牙设备的性能和用户体验。
