【驱动设计的硬件基础】CPLD和FPGA

在数字电路设计领域，CPLD（复杂可编程逻辑器件）和 FPGA（现场可编程门阵列）堪称 “变形金刚” 般的存在。它们既能像 ASIC（专用集成电路）一样实现硬件加速，又能通过软件编程快速迭代功能，完美平衡了灵活性与性能。对于驱动设计而言，这两种器件是构建高速接口、实时控制和算法加速的核心硬件基础。

一、基础认知：从定义到架构差异

1.1 器件本质

CPLD和FPGA均属于可编程逻辑器件（PLD）家族，但演化路径截然不同：

• CPLD：由PAL/GAL器件发展而来，采用"与或阵列+宏单元"架构，逻辑资源以逻辑块为单位分布，通过集中式互连矩阵实现信号传输。

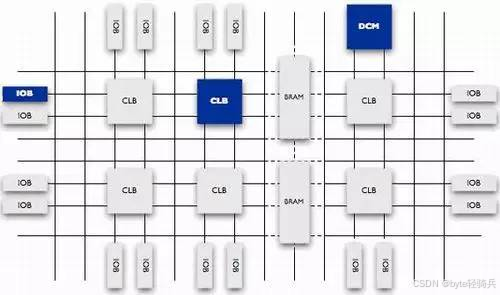

• FPGA：基于查找表（LUT）技术，由可配置逻辑块（CLB）、开关矩阵、嵌入式存储器（BRAM）和I/O模块构成，采用分布式布线结构。

1.2 核心参数对比表

二、核心架构对比：乘积项与查找表的 “基因差异”

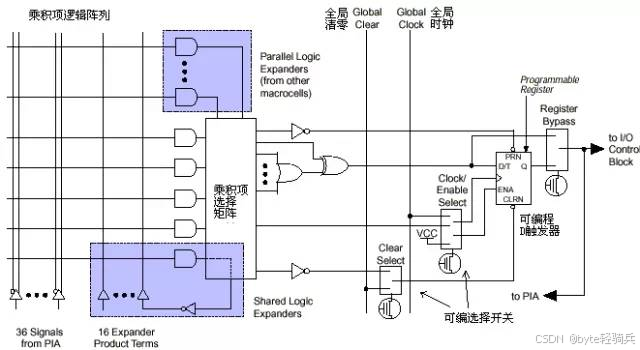

2.1 CPLD：基于乘积项的 “硬逻辑”

• 结构基础：CPLD 的核心是由 “与阵列” 和 “或阵列” 构成的乘积项结构，类似于早期的 PAL/GAL 器件。每个宏单元通过可编程熔丝连接，形成固定的逻辑表达式。
• 典型厂商与型号：
  • Intel（原 Altera）的 MAX 系列（如 MAX V）：集成片上 Flash、RAM 和振荡器，静态功耗低至 45μW。
  • Lattice 的 XO2 系列：支持低电压（1.2V）和小封装（QFN），适用于电池供电设备。

• 关键特性：
  • 非易失性：配置数据存储在 EEPROM 或 Flash 中，上电即可运行，无需外部配置芯片。
  • 固定延迟：全局布线结构保证了时序延迟的均匀性和可预测性，适合对实时性要求高的控制逻辑。
  • 低功耗：静态功耗远低于 FPGA，尤其在待机状态下优势明显。

2.2 FPGA：基于查找表的 “软积木”

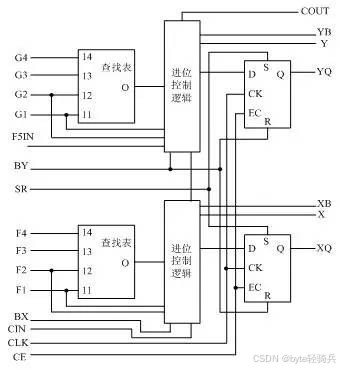

• 结构基础：FPGA 的基本单元是查找表（LUT）和寄存器。每个 LUT 本质上是一个小容量 RAM，通过预存真值表实现组合逻辑，寄存器则用于时序逻辑。
• 典型厂商与型号：

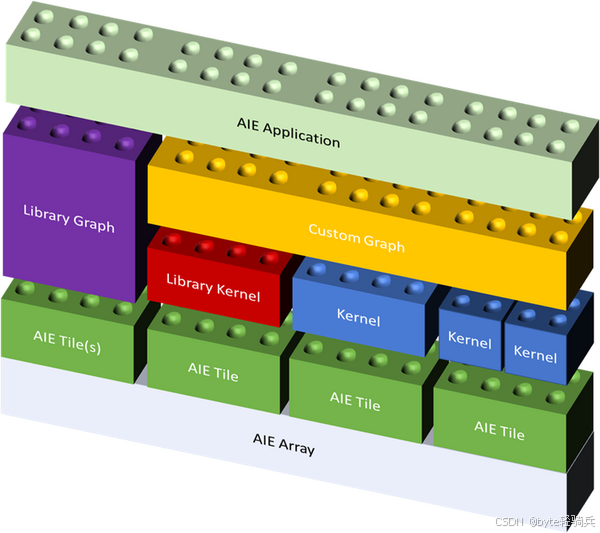

  • Xilinx 的 Versal 系列：采用 7nm 工艺，集成双核 ARM 处理器和 AI 引擎，支持 3D 堆叠技术。

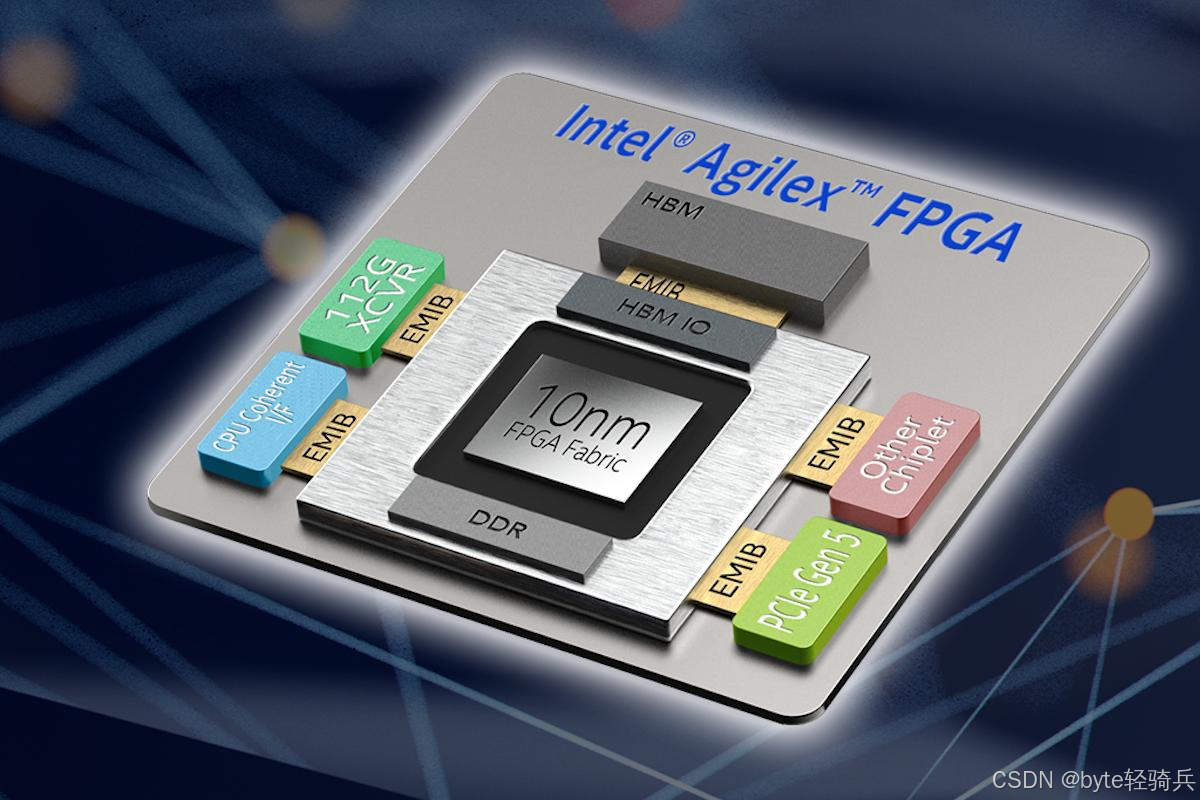

  • Intel 的 Agilex 系列：基于 10nm SuperFin 工艺，支持 HBM2e 存储器和 PCIe 5.0，适用于数据中心和 AI 推理。

• 关键特性：
  • 易失性：配置数据存储在 SRAM 中，需外挂 Flash 芯片，上电后通过 JTAG 或 SPI 接口加载。
  • 灵活布线：分段式互连结构允许动态重构，适合复杂算法和并行处理，但延迟不可预测。
  • 高集成度：可集成硬核 DSP、存储器、高速收发器（如 112Gbps PAM4），甚至 ARM 处理器。

2.3 架构差异的本质影响

• 逻辑实现方式：CPLD 适合简单组合逻辑（如译码器、状态机），而 FPGA 擅长时序逻辑（如流水线、计数器）和并行计算（如 FFT、卷积神经网络）。
• 资源利用率：CPLD 的乘积项结构在实现复杂逻辑时可能浪费资源，而 FPGA 的 LUT 可以灵活组合，资源利用率更高。
• 成本与功耗：CPLD 成本低、功耗低，适合低成本、低功耗场景；FPGA 成本高、功耗高，但性能强大，适合高端应用。

三、性能参数对比：速度、功耗与集成度的 “三角博弈”

3.1 速度与延迟

• CPLD：全局布线结构使信号延迟固定，典型延迟在 5-20ns，适合 100MHz 以下的时钟频率。例如，Intel MAX V 的最大时钟频率可达 300MHz，但实际应用中多在 200MHz 以内。
• FPGA：分段式布线导致延迟依赖布局布线结果，通过时序约束可实现亚纳秒级延迟，支持 500MHz 以上的高频时钟。例如，Xilinx Versal 的 GTM 收发器支持 400MHz 时钟。
• 应用场景：CPLD 用于工业控制（如 PLC、电机驱动）、汽车电子（如尾灯控制、CAN 总线）；FPGA 用于通信（如 5G 基站、光纤传输）、图像处理（如实时视频编解码）。

3.2 功耗表现

• 静态功耗：CPLD 采用 EEPROM/Flash 工艺，漏电电流极低，静态功耗通常在 μW 级（如 Intel MAX V 为 45μW）；FPGA 的 SRAM 工艺导致静态功耗较高，尤其在深亚微米工艺下，漏电功耗占比显著。
• 动态功耗：FPGA 的动态功耗与时钟频率、信号翻转率成正比，可通过门控时钟、低电压设计优化；CPLD 的动态功耗相对较低，但逻辑规模受限。
• 功耗管理：FPGA 支持电源门控、多电压域和动态电压频率缩放（DVFS），适合电池供电设备；CPLD 功耗低，无需复杂电源管理。

3.3 集成度与成本

• 逻辑规模：CPLD 的逻辑单元（LE）通常在几千到几万门（如 Altera MAX II 为 240-2280LE）；FPGA 可达数百万门（如 Xilinx Virtex UltraScale + 为 440 万 LE）甚至亿门级（如 Intel Agilex M 系列）。
• 成本对比：CPLD 单价通常在1-10，适合大批量生产；FPGA 价格从
• 开发成本：FPGA 需购买昂贵的 EDA 工具（如 Xilinx Vivado、Intel Quartus Prime）和 IP 核；CPLD 开发工具相对简单，部分厂商（如 Lattice）提供免费工具。

四、应用场景解析：从工业控制到 AI 边缘计算的 “场景适配”

4.1 CPLD 的典型应用

• 工业自动化：

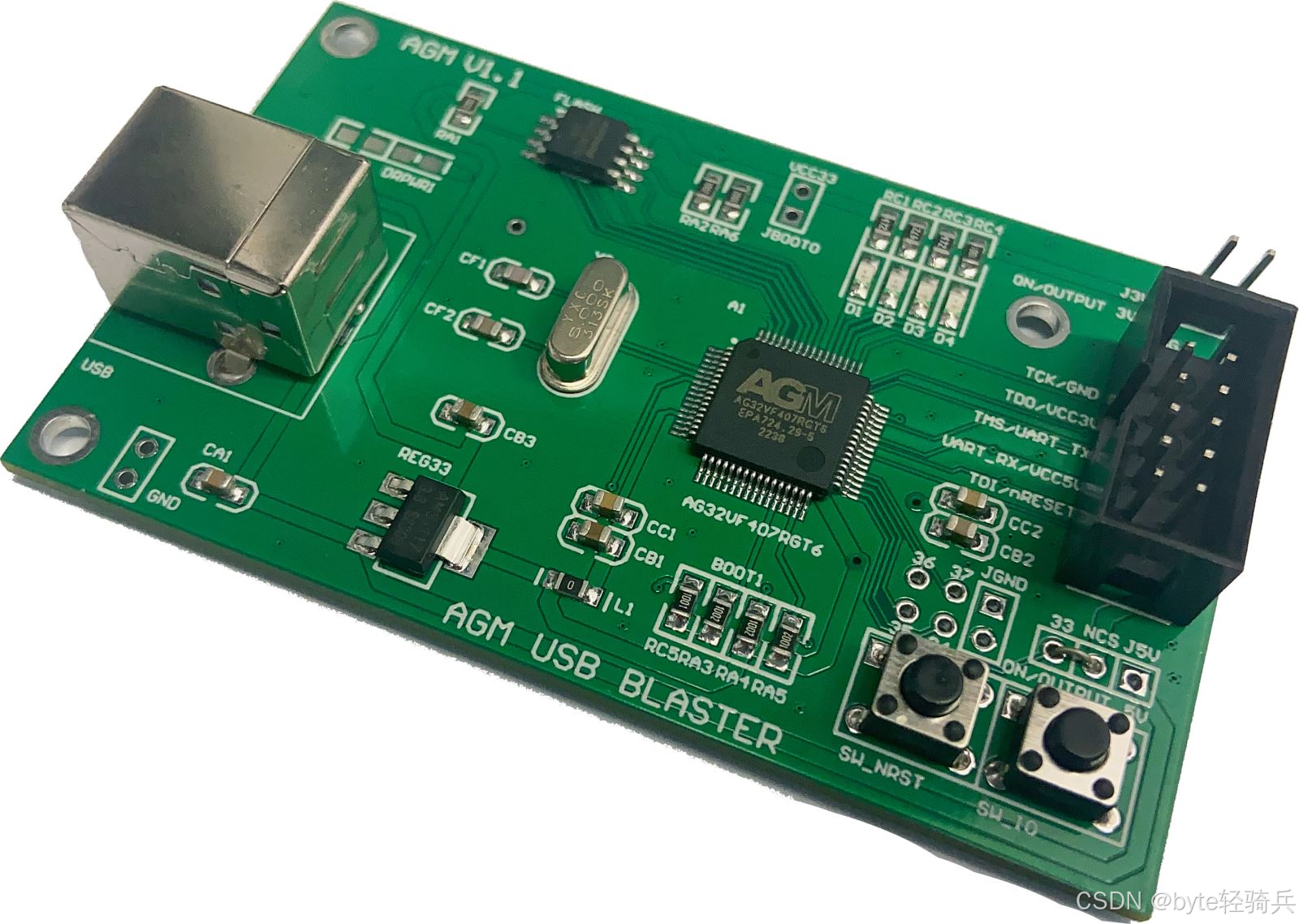

  • 案例：AGM AG32 MCU+CPLD 实现电机控制和传感器融合，CPLD 负责 PWM 生成、编码器接口和故障保护。
  • 优势：固定延迟确保实时响应，低功耗适合长期运行，成本低便于批量部署。

• 汽车电子：
  • 案例：2025 年 EDA 课程设计中的汽车尾灯控制系统，CPLD 实现转向、刹车信号的时序逻辑和 LED 驱动。
  • 优势：抗干扰能力强，符合 AEC-Q100 车规认证，支持宽温范围（-40°C~125°C）。

• 嵌入式系统：

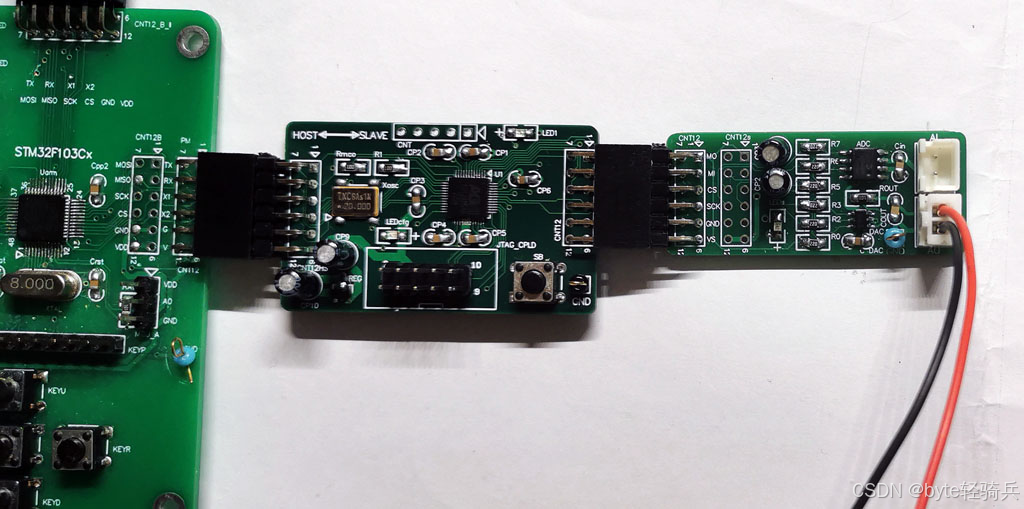

  • 案例：AG1280 CPLD 与 STM32 MCU 配合实现 SPI 接口的任意波形 DDS（直接数字合成器），CPLD 负责地址累加和波形存储。
  • 优势：片上 RAM 和 PLL 资源丰富，替代传统分立式逻辑芯片，简化 PCB 设计。

4.2 FPGA 的典型应用

• 通信与网络：

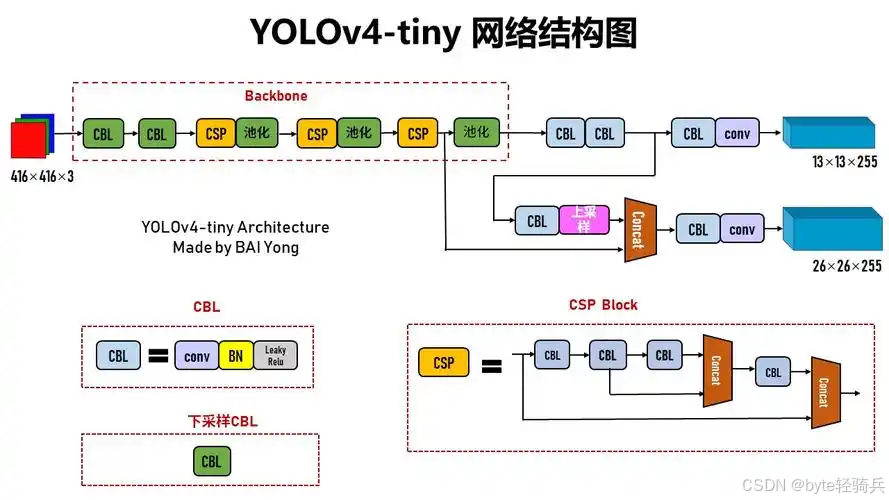

  • 案例：米尔 ZU3EG FPGA 开发板部署 Tiny YOLO V4，实现智能家居的实时物体检测，帧率可达 30FPS。
  • 优势：并行处理能力强，支持高速 SerDes 接口（如 112Gbps PAM4），适配 5G NR 和 O-RAN 协议。

• AI 与边缘计算：
  • 案例：Xilinx Versal ACAP 集成 AI 引擎，在边缘设备上实现 TensorFlow Lite 模型推理，功耗仅为 GPU 的 1/10。
  • 优势：动态重构支持算法迭代，低延迟（<2ms）满足自动驾驶传感器融合需求。

• 高性能计算：
  • 案例：Intel Agilex FPGA 集成 HBM2e 存储器，实现 820GBps 的带宽，加速科学计算和大数据处理。
  • 优势：异构计算架构（FPGA+CPU+AI 引擎）支持混合精度计算和任务卸载。

4.3 选型决策树

五、开发流程与工具链：从代码到硬件的 “全链路解析”

5.1 CPLD 开发流程

• 设计输入：
  • 工具：Altera Quartus Prime、Lattice Diamond、国产 Supera（需配合 Quartus）。
  • 方式：HDL 语言（Verilog/VHDL）、原理图输入、状态机编辑器。
• 综合与适配：
  • 工具：Synplify Premier（第三方综合器）、厂商自带适配器（如 Quartus 的 Fitter）。
  • 优化：逻辑化简、资源共享、时序约束（如设置最大延迟、时钟频率）。
• 仿真与验证：
  • 工具：ModelSim、Quartus Simulator。
  • 类型：功能仿真（前仿真）、时序仿真（后仿真），验证逻辑功能和时序收敛性。
• 编程下载：
  • 方式：JTAG（常用）、ISP（在系统编程），配置文件为.pof（Altera）或.jed（Xilinx）。
  • 注意：CPLD 为非易失性，编程后掉电不丢失，无需额外配置芯片。

5.2 FPGA 开发流程

• 设计输入：
  • 工具：Xilinx Vivado、Intel Quartus Prime、开源工具（如 Yosys+Nextpnr）。
  • IP 核：硬核 DSP、存储器控制器、PCIe IP（需购买或使用厂商免费 IP）。
• 综合与实现：
  • 工具：Vivado 综合器、Quartus Analysis & Synthesis。
  • 步骤：RTL 代码→门级网表→布局布线→生成比特流（.bit 文件）。
• 仿真与调试：
  • 工具：Vivado Simulator、QuestaSim、ChipScope（在线逻辑分析仪）。
  • 挑战：大规模设计需分层仿真，时序收敛需反复优化约束（如 set_multicycle_path）。
• 配置与验证：
  • 方式：JTAG、从串（SPI）、从并（BPI），配置文件为.bit（Xilinx）或.sof（Intel），需外挂 Flash 芯片（如 QSPI NOR Flash）。
  • 动态重构：部分 FPGA（如 Xilinx UltraScale+）支持部分重配置，运行中切换功能模块。

5.3 国产 EDA 与工具链

• 现状：国产厂商如紫光同创、安路科技、智多晶已推出自主 EDA 工具，支持 CPLD 和中低端 FPGA 开发。
  • 案例：智多晶 HqFpga 工具支持从 Verilog 输入到比特流生成的全流程，兼容国产 SA5T 系列 FPGA。
• 挑战：高端 FPGA 工具链仍依赖国际厂商（如 Xilinx Vivado），国产工具在时序优化和 IP 生态上有待完善。
• 趋势：政策推动下，国产 EDA 工具链加速自主化，预计 2030 年实现中高端 FPGA 设计全流程覆盖。

六、技术趋势与前沿探索：从 3D 堆叠到量子计算的 “未来战场”

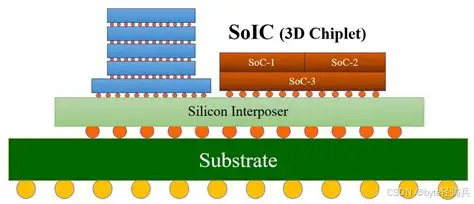

6.1 3D 堆叠与 Chiplet 技术

• 技术突破：
  • Intel Agilex M 系列采用 3D SiP 封装，集成 HBM2e 存储器和 FPGA 逻辑核，带宽提升 10 倍，功耗降低 40%。
  • Xilinx Versal 采用第四代堆叠硅互连（SLR），通过多芯片模块（MCM）实现系统级集成，支持 1850 万逻辑单元。
• 应用场景：数据中心加速卡、AI 推理芯片、高性能计算平台，解决 “内存墙” 和功耗瓶颈。

6.2 低功耗与能效优化

• 工艺革新：
  • 16/12nm FinFET 工艺降低漏电电流，7nm 及以下工艺支持更高集成度和更低电压（如 0.6V 内核）。
  • 氧化铪（HfO₂）High-K 介质替代传统 SiO₂，减少栅极漏电流，提升能效比。
• 设计方法：
  • 门控时钟、多电压域、DVFS（动态电压频率缩放）降低动态功耗。
  • 硬件 / 软件协同优化（如 HLS 高层次综合）减少资源浪费，提升能效。

6.3 AI 与边缘计算融合

• 算法硬件化：
  • FPGA 通过量化（如 INT8）和模型压缩（如 Tiny YOLO）加速 AI 推理，延迟低于 2ms，功耗仅为 GPU 的 1/10。
  • 国产厂商如高云、安路推出 AI 专用 FPGA，集成张量加速器（如 GEMM 引擎），支持 ONNX 模型转换。
• 场景扩展：
  • 工业质检：基于 FPGA 的实时缺陷检测，支持多摄像头并行处理。
  • 自动驾驶：激光雷达点云处理、多传感器融合，满足 ISO 26262 功能安全要求。

6.4 量子计算与新兴领域

• 量子控制：FPGA 用于超导量子比特的时序控制和低温电子学，如本源量子、IBM 的量子计算机控制系统。
• 光子计算：硅光芯片（PIC）与 FPGA 协同，实现光信号的逻辑处理和路由，延迟降至 10ps 级。
• 6G 通信：太赫兹频段信号处理、智能反射面（RIS）控制，FPGA 凭借可重构性成为关键技术平台。

七、选型建议：如何选择你的 “数字搭档”

7.1 核心决策因素

• 逻辑规模：
  • <1 万门：CPLD（如 Altera MAX V、Lattice XO2）。
  • 10 万门：FPGA（如 Xilinx Artix、Intel Cyclone V）。
• 性能需求：
  • 高频时钟（>200MHz）、并行计算：FPGA。
  • 固定延迟、实时控制：CPLD。
• 功耗限制：
  • 电池供电、低功耗：CPLD（<1mW 静态功耗）。
  • 高性能计算、数据中心：FPGA（需散热设计）。
• 成本预算： 大批量、低成本：CPLD（<

7.2 厂商与型号推荐

• CPLD： 低成本：Altera MAX II（EPM240T100C5N，约 2）、Lattice XO2-256（约 3）。高性能：Intel MAX V（5M570ZT100I5N，约 10）、国产 AG1280（约 5）。
• FPGA： 入门级：Xilinx Artix-7（XC7A35T，约 50）、Intel Cyclone V（5CEBA4F23C7N，约 100）。高端型号：Xilinx Versal VP1902（约 10,000）、Intel Agilex M 系列（约 5,000）。

7.3 未来展望

• 技术融合：FPGA 集成 CPU、AI 引擎和传感器接口，形成 SoC 级解决方案（如 Xilinx Zynq、Intel Arria 10）。
• 开源生态：RISC-V 架构与 FPGA 结合，降低开发门槛，推动硬件设计民主化（如 SiFive+Xilinx 合作项目）。
• 绿色计算：低功耗 FPGA（如 Microchip PolarFire）在物联网和边缘设备中普及，助力碳中和目标。

在驱动设计中，根据具体需求选择合适的器件，结合高效的开发流程和前沿技术，定能打造出高性能、高可靠性的硬件系统。无论是工业控制的 “稳准狠”，还是 AI 边缘的 “快灵省”，CPLD 和 FPGA 都将是您数字世界的得力搭档！
