PCTG-7013使用案例——把多台Modbus仪表接入PA总线DCS系统

一、项目情况说明

本项目旨在将16台支持Modbus RTU协议的现场仪表的数据，安全、可靠地接入至科远自动化具备Profibus PA主站接口卡

的DCS系统。

本项目采用北京磐创科技的PCTG-7013A型 Profibus PA转Modbus工业协议转换网关作为协议转换桥梁。该网关在Profibus PA总线上作为从站，被科远DCS主站访问；在Modbus总线上作为主站，主动轮询16个Modbus从站仪表，并将数据映射到PA的输入输出地址区，供DCS系统读取。

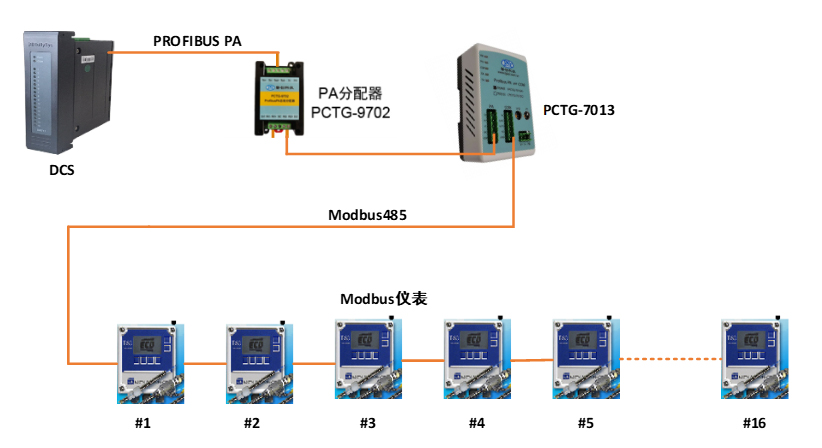

核心路径："Modbus RTU仪表 (RS485) -> PCTG-7013A网关 (协议转换) -> Profibus PA网络 -> 科远DCS PA主站卡"。

​二、系统架构与工作原理​

1、​物理连接​：

◆ ​DCS侧​：科远DCS的PA主站接口通过Profibus PA总线（专用屏蔽双绞线）连接至PCTG-7013A网关的PA接口。

◆ 现场仪表侧​：16个Modbus仪表通过RS485总线（手拉手方式）连接至PCTG-7013A网关的RS485接口。需注意终端电阻的拨码开关设置。

◆ ​电源​：为网关提供DC24V电源。

2、​通信逻辑​：

◆ PCTG-7013A网关根据在DCS组态中设定的参数（仪表地址、功能码、寄存器地址等），循环向Modbus总线上发送查询命令。

◆ Modbus仪表响应请求，将数据返回给网关。

◆ 网关将接收到的Modbus数据，按照预先定义好的映射关系，转换成符合Profibus PA行规的数据格式（包括过程值和状态字）。

◆ 科远DCS系统通过其PA主站，以循环通信的方式，从网关的输入地址区中读取所有仪表的数据。

三、方案优势

◆ 兼容性强：完美解决科远DCS（PA）与众多Modbus仪表的通信问题。同时此方案已经成功应用到和利时、国电智深等DCS的项目中。

◆ 稳定性高：网关具备三端隔离、浪涌保护等功能，适用于工业环境。

◆ 配置灵活：可根据仪表数量和数据类型灵活配置映射关系。

◆ 维护方便：LED状态指示灯便于快速诊断故障。

四、 注意事项

◆ 关键限制：当前选型的PCTG-7013A网关仅支持16个AI输入槽，如需连接更多仪表可通过增加PCTG-7013A网关数量实现。

◆ RS485总线布线必须规范，采用手拉手方式，避免星形连接。

◆ 所有设备的通信参数（波特率、校验等）必须设置一致。

◆ Profibus PA地址和Modbus从站地址必须在有效范围内且无冲突。
