Microchip：从SR-IOV到SIOV：云原生存储虚拟化范式

阅读收获

• 理解SR-IOV与SIOV在控制面/数据面分离策略上的本质差异，掌握"快路径"与"慢路径"分离的架构设计思想
• 认识PASID技术如何突破传统PCIe寻址限制，为超大规模容器部署提供理论和技术基础
• 洞察存储虚拟化技术演进背后的硬件、标准和软件三维协同机制，建立技术生态视角
• 获取评估下一代云原生存储架构的关键指标框架，包括设备密度、隔离性和TCO等核心要素

全文概览

在云计算与容器化技术高速发展的今天，存储虚拟化正面临一个关键转折点。传统的SR-IOV技术虽然成熟可靠，但其在多租户场景下的扩展性瓶颈日益凸显——当需要支持成百上千个容器实例时，255个虚拟实例的限制成为难以逾越的天花板。

那么，我们能否在不牺牲性能的前提下，打破这一物理限制？SIOV（软件定义I/O虚拟化）的出现给出了答案：通过重新划分软硬件职责，将控制面上移至软件层，数据面保留在硬件端，成功实现了单个SSD支撑上千租户的技术突破。

本文将从架构原理、技术演进和生态挑战三个维度，深入剖析这场正在发生的存储虚拟化范式变革，为技术决策者和研究者提供有价值的参考框架。

👉 划线高亮 观点批注

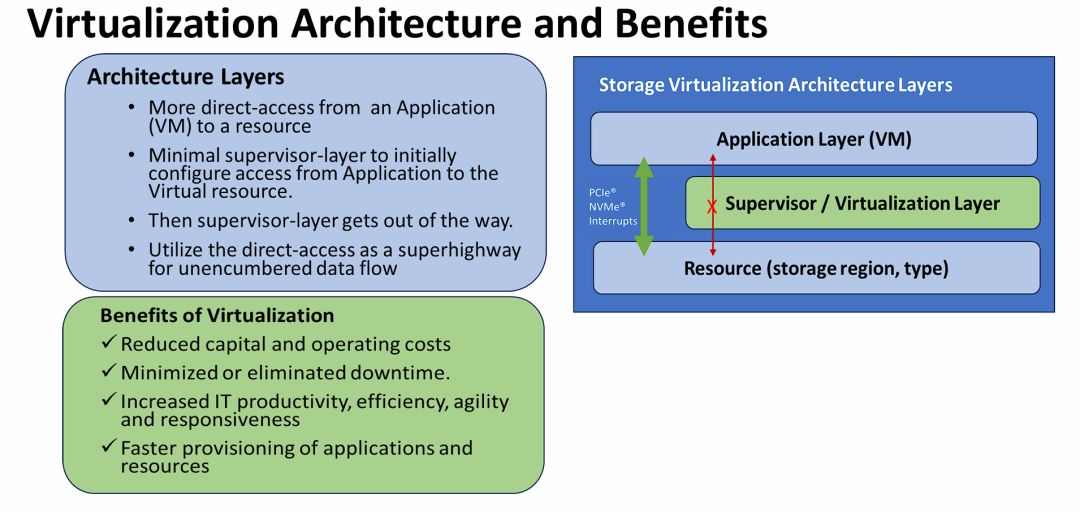

虚拟化架构（特别是存储虚拟化）的分层原理及其带来的商业与技术优势

虚拟化架构（特别是存储虚拟化）的分层原理及其带来的商业与技术优势

SR-IOV 作为一种优化的存储虚拟化架构，其关键点在于 “控制面与数据面分离” 和 “硬件直通” 技术。

1. 架构核心理念： 传统的虚拟化层（Hypervisor）往往会成为I/O瓶颈。SR-IOV 架构提出，虚拟化层应仅负责初始的配置和管理（控制流），而在实际进行大量数据传输时，应允许虚拟机通过 PCIe/NVMe 协议直接访问底层存储资源（数据流）。
2. 技术价值： 通过这种“直接访问（Direct-Access）”机制，消除了虚拟化层的开销（Overhead），实现了低延迟、高吞吐的数据传输（“无阻碍的数据流高速公路”）。
3. 商业价值： 在保持虚拟化带来的灵活性、敏捷性和低成本优势的同时，解决了传统虚拟化可能面临的性能损耗问题，特别适用于对 I/O 要求极高的存储场景（如全闪存、NVMe 环境）。

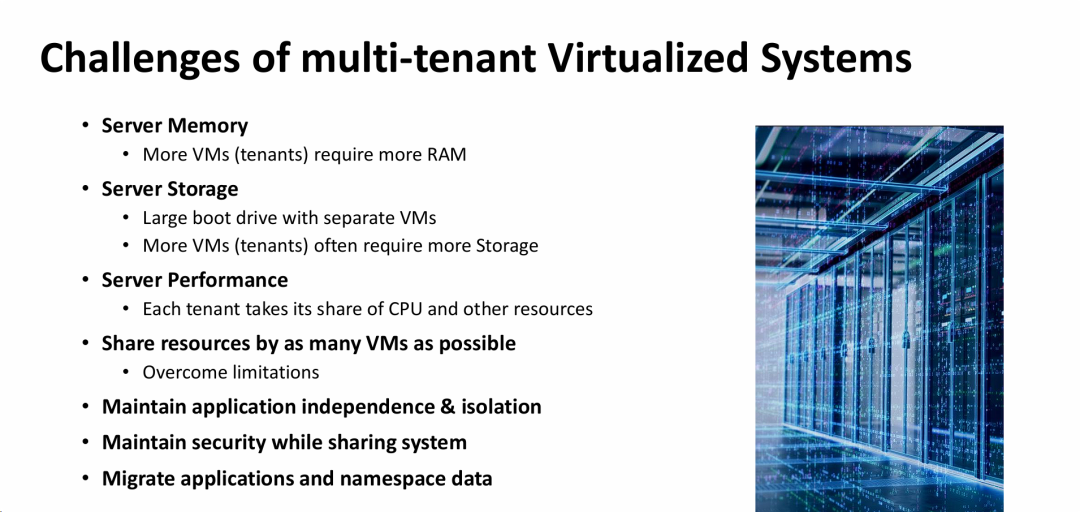

多租户虚拟化环境中面临的痛点

多租户虚拟化环境中面临的痛点

图片的核心观点在于揭示多租户环境下“资源有限性”与“业务扩展性”之间的矛盾。主要包含以下关键信息：

1. 硬件资源瓶颈： 在传统虚拟化模式下，随着租户（VM）数量增加，内存、存储和 CPU 资源面临巨大的线性增长压力，这限制了服务器的整合密度（Consolidation Ratio）。
2. 管理复杂性： 真正的挑战不仅仅是增加硬件，更在于如何在共享资源的同时，严格保证隔离性（Isolation）、安全性（Security） 以及数据迁移（Migration） 的灵活性。
3. 技术暗示： 结合上一张关于“直接访问”的PPT，这张图旨在通过列出传统挑战，为引入更先进的存储技术（如 NVMe SR-IOV、NVMe Namespaces）做铺垫。这些新技术正是为了解决上述的资源争用、隔离性差和性能损耗问题。

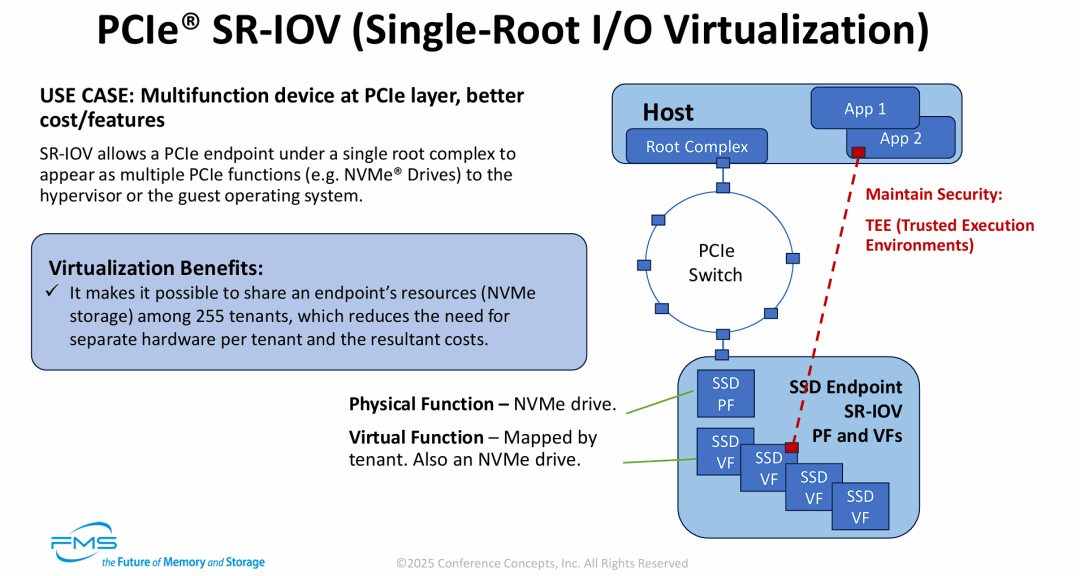

硬件级解决方案——PCIe SR-IOV 技术

硬件级解决方案——PCIe SR-IOV 技术

图片的核心在于展示 SR-IOV 技术如何通过硬件虚拟化解决多租户存储瓶颈。

1. 资源倍增（1变N）： 通过引入 PF（物理功能） 和 VF（虚拟功能） 的概念，让一块物理 NVMe SSD 在逻辑上分裂成多达 255 个独立的虚拟 SSD，极大提升了硬件的整合密度。
2. 性能与隔离并重： 架构图中的红色虚线展示了“直通”路径。VF 允许虚拟机直接访问硬件资源，消除了软件模拟的性能开销，同时配合 TEE（可信执行环境） 技术，解决了上一张 PPT 中提到的“在共享系统中确保存储安全”的挑战。
3. 经济效益： 这种架构大幅减少了物理硬件的需求量（无需为每个租户购买独立硬盘），直接降低了数据中心的 TCO（总拥有成本）。

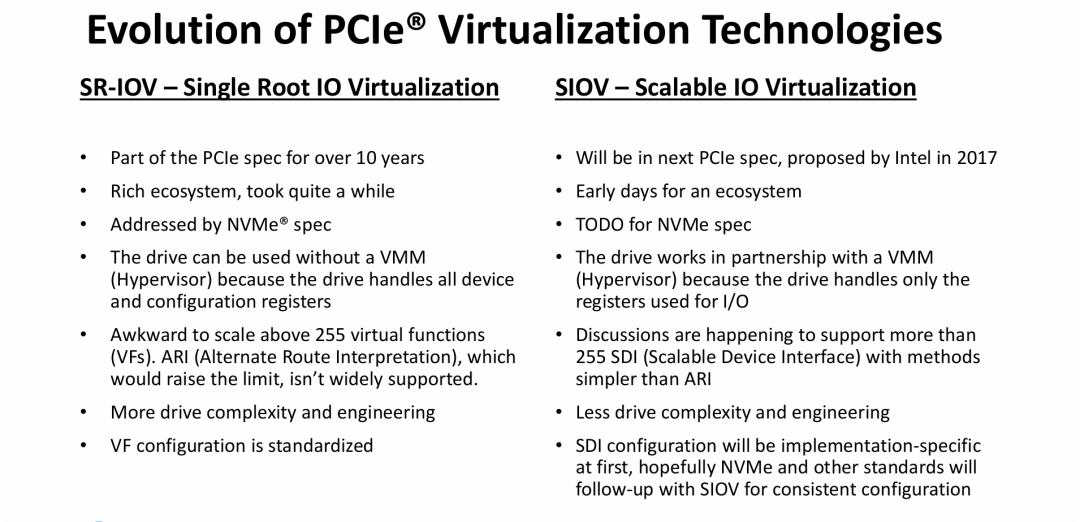

深度对比了成熟的 SR-IOV 技术和新兴的 SIOV 技术

深度对比了成熟的 SR-IOV 技术和新兴的 SIOV 技术

图片的核心观点在于 “从重硬件的全功能虚拟化（SR-IOV）向软硬协同的高扩展虚拟化（SIOV）演进”。

1. 痛点与变革： 现有的 SR-IOV 虽然成熟且性能好，但在扩展性（难以超过 255 个租户） 和硬件复杂度上遇到了瓶颈，难以适应未来超大规模（Hyperscale）和容器化环境的需求。
2. SIOV 的解决方案： SIOV 通过重新划分软硬件职责——“控制面归软件（VMM），数据面归硬件”，成功降低了硬件设计的复杂度，并打破了 255 个实例的限制，为未来支持成千上万个容器/轻量级虚拟机提供了技术基础。
3. 技术成熟度曲线： 行业正处于从 SR-IOV 向 SIOV 过渡的早期阶段，SIOV 虽然前景广阔（低成本、高扩展），但在标准制定和生态建设上仍有很长的路要走。

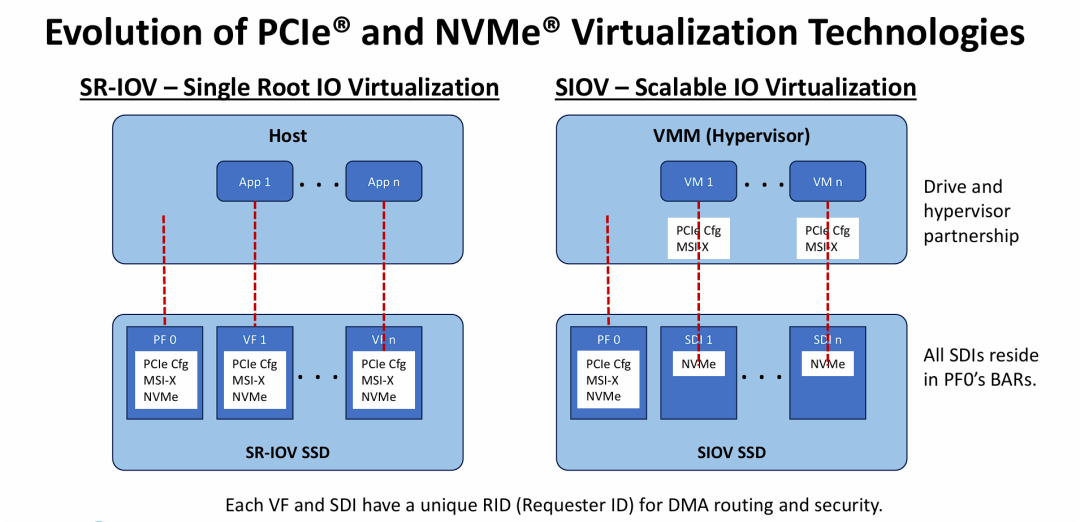

PCIe 配置空间（Configuration Space） 和 寄存器映射 的微观层面

PCIe 配置空间（Configuration Space） 和 寄存器映射 的微观层面

架构对比图揭示了存储虚拟化**从“重硬件”向“轻量化、高扩展”**演进的本质技术细节：

1. 控制面与数据面的彻底解耦：
   • SR-IOV 是“全包”方案，硬件负责控制（Config）和数据（NVMe），导致硬件臃肿。
   • SIOV 实现了控制面上移（给软件/VMM），数据面保留（在硬件/SDI）。通过剥离非数据传输必须的配置逻辑，实现了硬件的极简设计。
2. 扩展性的物理基础：
   • 正因为 SDI 移除了昂贵的片上寄存器（PCIe Config Space），硬件厂商可以在同样的芯片面积上，塞入成千上万个轻量级的 SDI 实例。这从物理底层解释了为何 SIOV 能突破 SR-IOV 的 255 数量限制。
3. 安全性未打折：
   • 虽然 SIOV 简化了硬件，但通过保留唯一的 RID (Requester ID)，依然保证了硬件级的 DMA 隔离和安全性，没有因为追求扩展性而牺牲安全。

观点： 这张图是理解下一代云原生存储架构的关键。如果您正在规划超大规模容器云（如 Kubernetes on Bare Metal），SIOV 的这种架构能提供比 SR-IOV 高几个数量级的设备密度，是未来的必然选择。

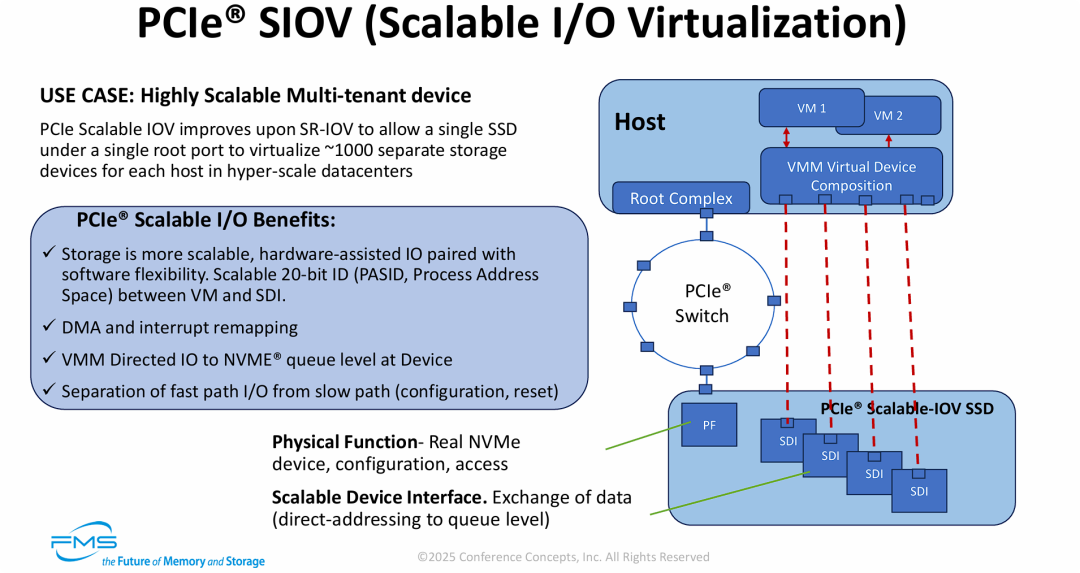

SIOV 技术规格、关键机制以及具体的架构实现

SIOV 技术规格、关键机制以及具体的架构实现

1. 左侧文字：核心优势与技术定义

• 应用场景 :
  • 高扩展性多租户设备： 明确指出 SIOV 是为了改进 SR-IOV 而生。它允许单个根端口下的单个 SSD 虚拟化出 ~1000 个独立的存储设备。这直接回应了超大规模数据中心（Hyper-scale datacenters）对高密度容器部署的需求。
• SIOV 的四大核心优势 (PCIe® Scalable I/O Benefits):
  • 软件灵活性与硬件性能结合： 这一点至关重要。
  • PASID (Process Address Space ID): 这是一个关键的技术参数。SIOV 引入了 20-bit 的可扩展 ID。相比传统 PCIe ID 的限制，20位 ID 理论上支持百万级的寻址空间，彻底打破了 SR-IOV 的 255 限制。
  • 重映射机制： 支持 DMA 和中断重映射（DMA and interrupt remapping），确保在大量虚拟设备下的地址转换安全。
  • VMM 导向的 I/O (VMM Directed IO): 虚拟机管理程序（VMM）将 I/O 直接指向设备端的 NVMe 队列级别 (Queue level)，实现了极细粒度的控制。
  • 路径分离 (Separation of paths): 提出了核心架构理念——“快路径 (Fast Path)”（数据 I/O）与 “慢路径 (Slow Path)”（配置、重置）分离。数据走硬件直通，配置走软件模拟。
• 底部术语定义：
  • Physical Function (PF): 真实的 NVMe 设备，负责整体配置和访问控制。
  • Scalable Device Interface (SDI): 数据交换接口。注意这里的描述是 "direct-addressing to queue level"（直接寻址到队列级别），强调了 SDI 的本质就是一组硬件队列，非常轻量。

2. 右侧架构图：SIOV 工作原理

• Host (主机端) 的变化：
  • VMM Virtual Device Composition (VMM 虚拟设备组合): 这是一个全新的模块。与 SR-IOV 不同，Host 端出现了一个软件层，负责“组合”出一个虚拟设备。这印证了“慢路径（配置）在软件中处理”的设计。
  • VM 1 / VM 2: 虚拟机通过 VMM 提供的接口进行交互。
• 连接路径 (红色虚线):
  • 这些虚线代表 I/O Fast Path (I/O 快速路径)。尽管配置由软件管理，但实际的数据读写依然通过 PCIe Switch 直接穿透到硬件，保证了高性能。
• Device (设备端) 的结构：
  • PCIe® Scalable-IOV SSD:
  • SDI (Scalable Device Interface): 图中展示了多个 SDI 块。由于 SDI 剥离了繁重的配置寄存器，它们在芯片上占用的资源极小，因此可以密集排列，支持海量实例。

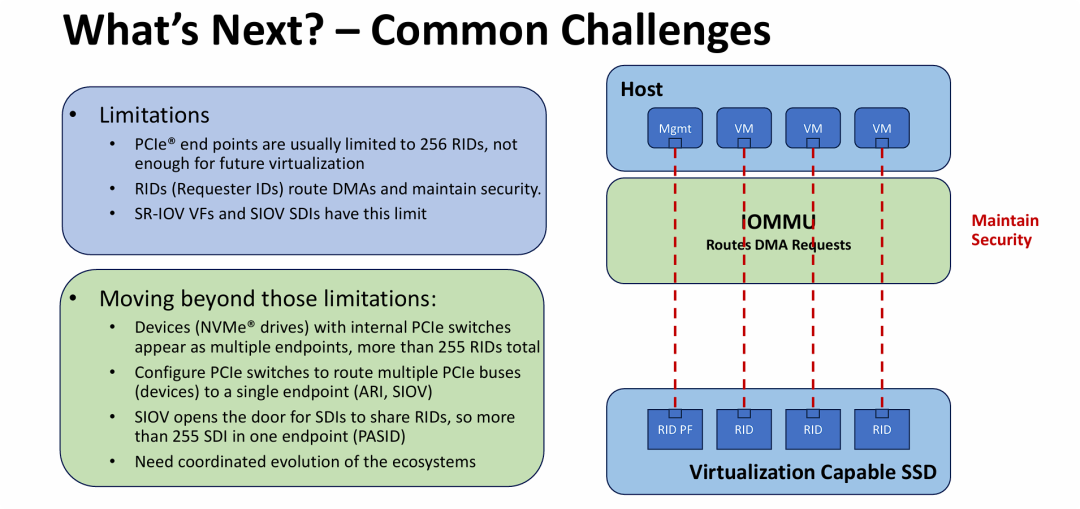

技术演进的下一步以及面临的共性挑战

技术演进的下一步以及面临的共性挑战

核心观点在于 “破解身份标识（ID）枯竭危机”，主要传递了以下关键信息：

1. 瓶颈识别： 随着虚拟化密度增加，传统的 PCIe 寻址方式（依赖 Request ID）遇到了天花板。PCIe 规范中 Bus/Device/Function 的位宽限制导致通常只能支持 256 个唯一 ID，这限制了 SR-IOV 的进一步扩展。
2. IOMMU 的关键角色： 强调了 IOMMU 在硬件虚拟化中的核心地位。它是利用 RID 进行 DMA 隔离和安全保护的硬件基础。
3. SIOV 的杀手锏 (PASID)： 再次点明 SIOV 的真正威力——复用 RID，引入 PASID。
   • 传统模式：1 个 VM = 1 个 RID（总数受限）。
   • SIOV 模式：多个 VM = 共享 1 个 RID + 不同的 PASID（总数几乎无限）。
   • 通过这种方式，SIOV 成功绕过了物理层面的寻址限制，为实现单设备支持 1000+ 租户提供了理论和架构基础。

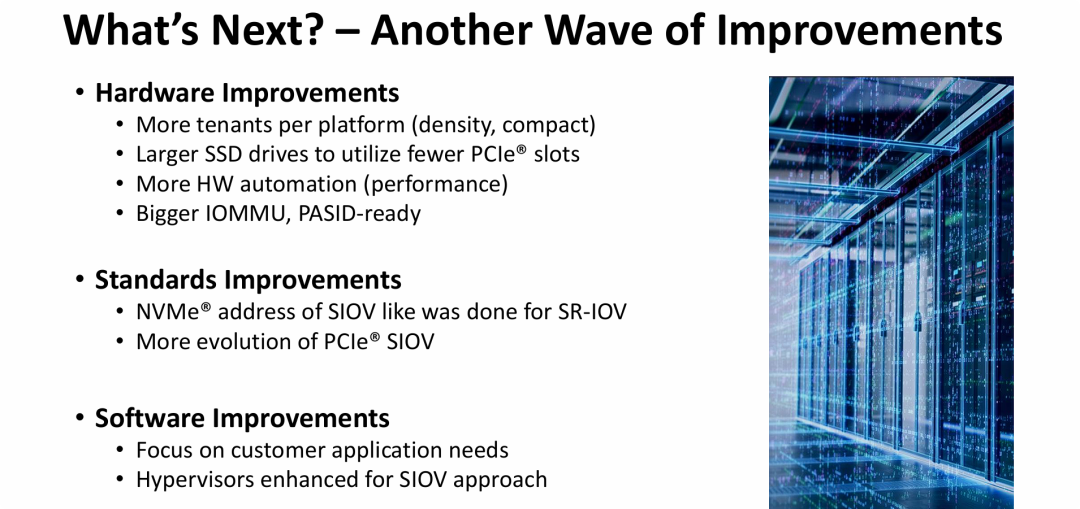

SIOV 在硬件、标准和软件三个层面必须进行的具体改进

SIOV 在硬件、标准和软件三个层面必须进行的具体改进

图片的核心观点在于 “SIOV 的落地需要硬件、标准和软件三位一体的协同进化”。

1. 硬件准备度 (Hardware Readiness)： 明确指出了 SIOV 部署的物理门槛——即 IOMMU 必须支持 PASID。没有这个硬件特性，前面提到的“千级租户”扩展性就是空谈。同时，硬件需要向更高密度（大容量盘）方向发展。
2. 标准化进程： 强调了 NVMe 规范跟进的重要性。目前 PCIe 定义了传输层，但存储协议层（NVMe）需要给出具体的 SIOV 实现定义，以保证不同厂商设备的兼容性。
3. 软件生态重构： 再次呼应了第5张图提到的“Partnership”。硬件准备好了，标准制定了，还需要 Hypervisor 厂商修改底层代码来支持这种新的虚拟化模型。

总结： 这张图标志着从“理论架构”转向“生态落地”。它告诉我们，从 SR-IOV 切换到 SIOV 不是换一块硬盘就能解决的，而是一场涉及 CPU/主板（IOMMU）、SSD 控制器、PCIe/NVMe 协议标准以及 OS/虚拟化软件的全行业技术升级。

延伸思考

这次分享的内容就到这里了，或许以下几个问题，能够启发你更多的思考，欢迎留言，说说你的想法~

1. 在您的实际业务场景中，当前使用的虚拟化方案是否遇到过扩展性瓶颈？是如何应对的？
2. SIOV技术的落地需要硬件、标准和软件三方面协同推进，您认为哪个环节的进展最有可能成为整体落地的关键制约因素？
3. 随着NVMe over Fabrics和CXL技术的兴起，存储虚拟化的边界正在被重新定义。您如何看待这些新技术对SR-IOV/SIOV技术路线的影响？

原文标题：Transition from SR-IOV to SIOV (PCISIG) for IO Virtualization[1]
