I²C通信协议详解

第一章：I²C协议介绍

1.1 I²C协议简介

I²C（Inter-Integrated Circuit，集成电路总线）是一种简单、双向、同步的串行通信总线，由飞利浦公司在1980年代开发。它只需要两根线就能在多个设备间进行通信。

核心特性：

两线制：SDA（数据线）和SCL（时钟线）
多主多从：支持多个主设备和从设备
地址寻址：每个从设备有唯一地址
低速传输：适合短距离、低速设备通信

物理连接示意图：

主设备1      主设备2
   │           │
   └─────┬─────┘
         │
      ┌──┴──┐
      │总线 │
      └──┬──┘
         │
   ┌─────┼─────┐
从设备1 从设备2 从设备3

1.2 I²C设备地址

每个I²C从设备都有一个7位或10位的硬件地址。主设备通过发送这个地址来选择要通信的从设备。

7位地址格式：

┌─────┬─────────────────────────────────────┐
│ 位   │ 7  6  5  4  3  2  1  0             │
├─────┼─────────────────────────────────────┤
│ 含义 │ A6 A5 A4 A3 A2 A1 A0 R/W          │
└─────┴─────────────────────────────────────┘

A6-A0：7位设备地址
R/W：读写标志位（0=写，1=读）

常用设备地址示例：

设备类型	典型地址（十六进制）	地址（二进制）
EEPROM	0x50	1010000
温度传感器	0x48	1001000
实时时钟	0x68	1101000
OLED显示屏	0x3C	0111100

地址分配表：

地址范围        用途
0000 000     广播地址
0000 001     起始字节
0000 010     CBUS地址
0000 011     保留
0000 1XX     高速模式
1111 0XX     保留
1111 1XX     10位地址标识
0001 000-1110 111 7位设备地址（可用112个）

第二章：I²C通信时序

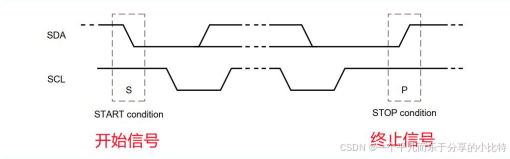

2.1 起始位和停止位

起始条件（START）：

SCL为高电平时，SDA从高电平跳变到低电平
表示开始一次新的通信

停止条件（STOP）：

SCL为高电平时，SDA从低电平跳变到高电平
表示结束当前通信

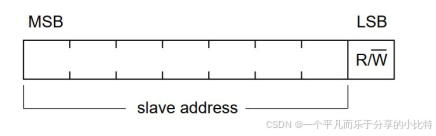

2.2 I²C读写地址

I2C的读写地址除了 7bit 物理地址以外，还有 1bit 用来标识读/写方向位。这样I2C的从设备读写地址通常是一个字节，其中高 7bit 是上面描述的物理地址，最低位用来表示读写方向(0 为写操作，1为读操作)。

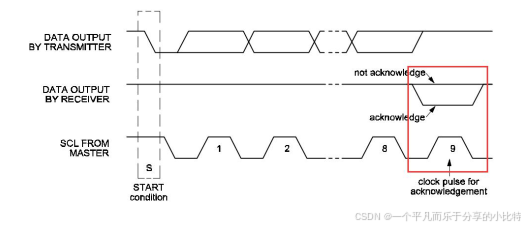

2.3 I²C应答信号

每个字节传输后，接收方必须发送一个应答位：

ACK（应答）：SDA被拉低
NACK（非应答）：SDA保持高电平

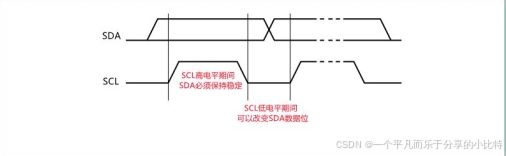

2.4 数据位收发

数据位传输规则：

SCL为低电平时，SDA可以改变状态
SCL为高电平时，SDA必须保持稳定
数据按高位先传（MSB First）

2.5 总线速率

I²C支持多种速度模式：

模式	速率	用途
标准模式	100 kbps	通用低速设备
快速模式	400 kbps	大多数传感器
快速模式+	1 Mbps	高速需求
高速模式	3.4 Mbps	特殊高速设备

速率对比示意图：

速率 (kbps)
3500 ┤                                    ╭─高速模式
3000 ┤                                    │
2500 ┤                                    │
2000 ┤                                    │
1500 ┤                                    │
1000 ┤                ╭─快速模式+         │
 500 ┤                │                   │
 400 ┤      ╭─快速模式│                   │
 200 ┤      │         │                   │
 100 ┤╭─标准模式      │                   │
   0 └┴──────┴─────────┴───────────────────┘

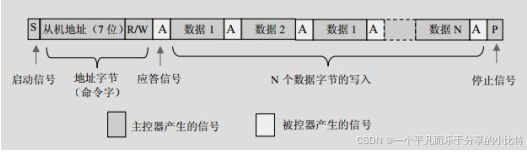

2.6 主机发送数据流程

完整写操作流程：

主设备（发送数据到从设备）
步骤1：发送起始条件
步骤2：发送从设备地址 + 写标志（0）
步骤3：等待从设备应答（ACK）
步骤4：发送数据字节1
步骤5：等待从设备应答
步骤6：发送数据字节2
步骤7：等待从设备应答
...
步骤N：发送停止条件

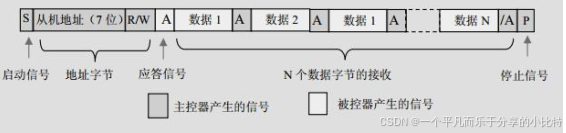

2.7 主机接收数据流程

完整读操作流程：

主设备（从从设备读取数据）
步骤1：发送起始条件
步骤2：发送从设备地址 + 读标志（1）
步骤3：等待从设备应答（ACK）
步骤4：接收数据字节1
步骤5：发送应答（ACK）
步骤6：接收数据字节2
步骤7：发送应答（ACK）
...
步骤N：接收最后一个字节
步骤N+1：发送非应答（NACK）
步骤N+2：发送停止条件

第三章：I²C实战应用

场景示例：智能气象站

假设我们有一个智能气象站，包含以下I²C设备：

温度传感器（地址0x48）
湿度传感器（地址0x5C）
气压传感器（地址0x77）
OLED显示屏（地址0x3C）

系统连接图：

           ┌─────────────────┐
           │   主控制器      │
           │   (STM32)       │
           └────────┬────────┘
                    │
              SDA ──┼────┬────────┬────────┬────────┐
              SCL ──┼────┼────────┼────────┼────────┘
                    │    │        │        │
           ┌────────┴┐ ┌─┴─────┐ ┌─┴─────┐ ┌─┴─────┐
           │温度传感器│ │湿度传感器│ │气压传感器│ │OLED屏│
           │  0x48   │ │  0x5C  │ │  0x77 │ │ 0x3C  │
           └─────────┘ └───────┘ └───────┘ └───────┘

读取温度数据的代码逻辑（伪代码）：

// 1. 发送起始信号
i2c_start();

// 2. 发送温度传感器地址 + 写位
i2c_send_byte(0x48 << 1 | 0);  // 0x48左移1位，最后一位0表示写

// 3. 检查ACK
if (i2c_check_ack()) {
    // 4. 发送要读取的寄存器地址
    i2c_send_byte(TEMP_REGISTER);

    // 5. 发送重新开始信号
    i2c_restart();

    // 6. 发送温度传感器地址 + 读位
    i2c_send_byte(0x48 << 1 | 1);  // 最后一位1表示读

    // 7. 读取温度数据（2字节）
    uint8_t temp_high = i2c_read_byte();
    i2c_send_ack();  // 发送ACK，继续读取

    uint8_t temp_low = i2c_read_byte();
    i2c_send_nack(); // 发送NACK，最后一个字节

    // 8. 发送停止信号
    i2c_stop();

    // 9. 处理数据
    float temperature = process_temp_data(temp_high, temp_low);
}

第四章：常见问题与调试技巧

问题排查表：

现象	可能原因	解决方法
无应答	1. 地址错误 2. 设备未上电 3. 线路故障	1. 检查地址 2. 检查电源 3. 检查连接
数据错误	1. 总线竞争 2. 时钟太快 3. 干扰	1. 检查多主冲突 2. 降低速率 3. 添加滤波
总线锁死	SCL被长期拉低	发送9个以上时钟脉冲
