CST 电磁仿真中，原场和透射场分别指什么？

在电磁仿真领域，CST Studio Suite 凭借高效的全波求解能力，已成为通信、雷达、电磁兼容（EMC）等方向的核心仿真工具。在 CST 仿真分析中，“原场” 与 “透射” 是理解电磁波传播规律及能量交互机制的关键概念，二者为天线辐射、信号传输、电磁屏蔽等典型场景提供了核心分析基础，其计算结果直接决定产品电磁性能设计的精准度与合理性。

一、原场：电磁仿真的“初始信号源”

（一）原场的核心定义

原场，即“原始电磁场”，指在CST仿真模型中，由激励源直接产生的初始电磁场。它是整个电磁仿真的“信号起点”，不包含任何边界反射、介质透射或结构散射的干扰，仅体现激励源本身的电磁辐射特性。例如，在天线仿真中，天线振子通电后直接产生的电磁场；在微波器件仿真中，波导端口输入的正弦电磁场，均属于原场范畴。

（二）原场在CST中的作用与特点

原场是CST仿真的“基准信号”，其参数（如频率、幅值、极化方向）由用户根据实际工程需求定义，直接决定后续电磁现象的分析基础。在仿真过程中，原场的传播路径初始仅受模型几何结构与材料属性的基础影响，未经过多轮能量交互（如反射、透射）。例如，在分析屏蔽盒的电磁屏蔽效能时，首先需定义外部干扰源的原场参数，才能进一步计算原场穿过屏蔽盒后的能量变化。

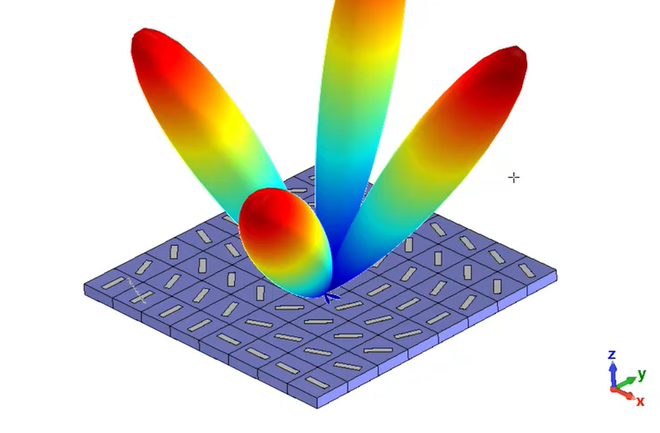

同时，CST会通过内置算法（如时域有限差分法FDTD、频域有限元法FEM）精准计算原场的分布规律，用户可通过“场分布云图”“场强曲线”等后处理结果，直观观察原场在模型内部的初始传播状态，为后续分析透射、反射等现象提供对比基准。

二、透射：电磁波的“穿透与能量传递”

（一）透射的核心定义

透射是指电磁波（包括原场及后续衍生的电磁场）穿过两种不同介质的分界面时，部分能量突破界面限制，进入新介质并继续传播的现象。在CST仿真中，透射并非独立存在，而是原场与材料相互作用的结果——当原场遇到非理想导电材料（如塑料、玻璃、部分金属合金）时，并非所有能量都会被反射或吸收，部分能量会以“透射场”的形式进入材料内部，甚至穿透材料到达另一侧。

例如，在手机天线与外壳的仿真中，天线产生的原场会穿过塑料外壳，此时穿过外壳的电磁场即为透射场；在雷达探测场景中，雷达发射的原场穿过云层、雾霾等介质的过程，也属于透射现象。

（二）CST中透射的计算逻辑与影响因素

CST通过求解麦克斯韦方程组，结合材料的电磁参数（相对介电常数εr、磁导率μr、电导率σ），计算透射场的强度、相位与传播方向。影响透射效果的核心因素有两点：

介质属性差异：两种介质的电磁参数差异越小，透射能量占比越高。例如，电磁波从空气（εr≈1）进入塑料（εr≈3）时，透射能量较多；而从空气进入金属（σ极大）时，透射能量极少（几乎被反射或吸收），即金属的“抗透射能力”更强。

原场入射角度：原场垂直入射到介质分界面时，透射方向与原场方向一致；当斜入射时，透射方向会发生“折射”，角度变化遵循“斯涅尔定律”，CST会自动计算折射后的透射路径。

在仿真后处理中，用户可通过“透射系数”（透射场强与原场强的比值）量化透射效果：透射系数越接近1，表明材料对电磁波的“穿透允许度”越高；透射系数趋近于0，则材料的“阻隔能力”越强，这一参数是设计电磁屏蔽件、滤波器件的关键指标。​

三、原场与透射的关联、差异及工程应用

（一）二者的核心关联与差异​

关联方面，透射以原场为基础——没有原场的初始激励，就不存在后续的透射现象；而原场的工程价值，也需通过透射、反射等现象的分析才能体现（如判断信号能否有效穿过介质到达目标区域）。

差异则体现在“能量状态”与“分析目的”：原场是“初始未交互”的电磁场，分析重点是其本身的辐射特性；透射是“交互后衍生”的电磁场，分析重点是能量的穿透效率与传递损耗，二者共同构成“激励-响应”的完整电磁分析链路。

在 CST 电磁仿真中，原场可理解为电磁分析的初始激励源，决定了仿真的基准场特性；而透射代表电磁波经介质相互作用后的能量传递结果，反映其穿透能力与损耗特性。两者相辅相成，为通信、汽车、医疗等领域的电磁性能设计提供关键依据。工程师通过合理设置原场参数、优化透射特性，可有效改善信号传输损耗、电磁屏蔽薄弱等问题，提升产品的电磁兼容与可靠性水平。
