超越旁路镜像：串接监测的NPB高可靠机制与实践

串接监测时代，安全与连通的“两难”抉择

在网络威胁日益复杂化的今天，串接监测已成为高性能网络安全与业务审计的重要技术路径。它将NPB或安全设备直接部署在业务流量的关键路径上，实现对恶意流量的实时清洗与拦截。然而，将设备"串"入核心链路，就如同在主动脉上安装了一个"关卡"，一旦设备自身发生故障，业务流量将被物理截断，导致全网瘫痪。如何在享受串接监测深度安全防护的同时，确保网络基础的绝对连通性，是这一架构面临的核心挑战。对此，业界普遍采用 Inline-Bypass 机制来实现故障时的链路自动旁路，通过底层硬件层面的快速切换保障业务不中断。

为何串接部署是网络监控的必然趋势？

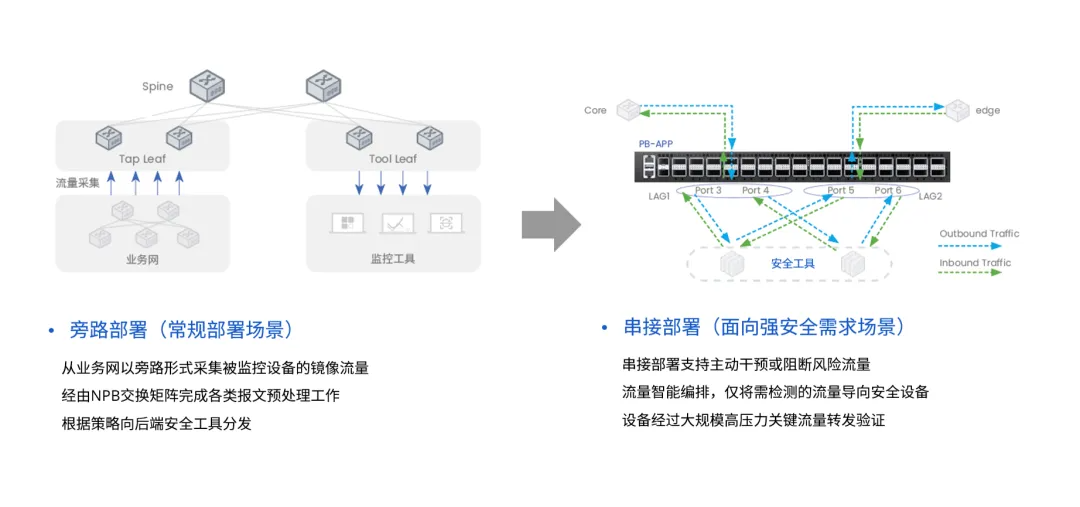

传统旁路部署和串接部署对比

从旁路到串接：监测模式的演进

传统的网络监控多采用旁路镜像方式，其优点是无扰于生产网络。然而，这种方式只能“看”，不能“动”，无法对识别出的威胁进行实时阻断。随着攻防对抗升级，仅仅发现威胁已远远不够，必须能够在攻击造成损害前将其扼杀。因此，能够实现深度包解析（DPI）和实时拦截的串接监测架构，从可选项变成了必选项。

串接部署的“阿喀琉斯之踵”：网络中断风险

引入串接架构，首要解决的便是其带来的单点故障风险。风险主要来自两个层面：一是物理层故障，如光模块损坏、线缆断裂；二是更隐蔽的逻辑层“假死”，即设备软件或处理引擎挂死，而物理链路却显示正常。对于核心业务而言，任何一种故障都意味着不可接受的服务中断。因此，一套高可靠的旁路（Bypass）机制，不再是锦上添花的功能，而是保障业务稳定的生命线。

技术深潜：Inline-Bypass如何重塑网络韧性？

新一代网络可视化方案（NPB2.0）采用基于SONiC的容器化架构。该方案不再依赖传统的TAP/汇聚分流器等专用硬件，而是使用标准化、经过大规模高压力关键流量场景检验的数据中心级交换机作为承载平台，产品覆盖从25G/100G经典机型到400G/800G高端机型的全系列。

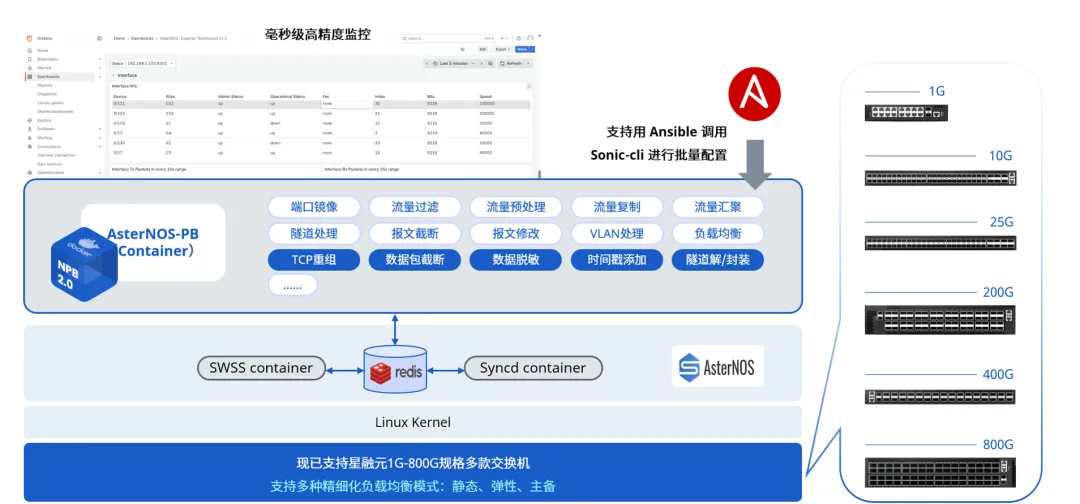

高可靠机制的基础底座

核心基石：多维权重的硬件故障感知引擎

Inline-Bypass 技术的核心是一套精密的多维度健康评估模型，而非简单的链路状态检测。它包含：

• L1物理监测：在硬件转发层实时采集SerDes信号，端口一旦Down掉，立即由硬件中断触发告警与切换，响应速度可达微秒级。
• L2协议监测（如LLDP）：可选配置，用于探测后端安全设备（如DPI防火墙）内部转发面的逻辑存活状态，防范“假死”。
• 聚合组智能感知：精准区分链路聚合组内是“部分链路中断”（触发负载重分担）还是“全组中断”（触发Bypass），确保动作精确无误。
• 延时滤波算法：可配置的延时窗口（如3-30秒），通过算法平滑物理链路的瞬时抖动，避免因端口闪断导致的策略频繁切换，保障传输稳定性。

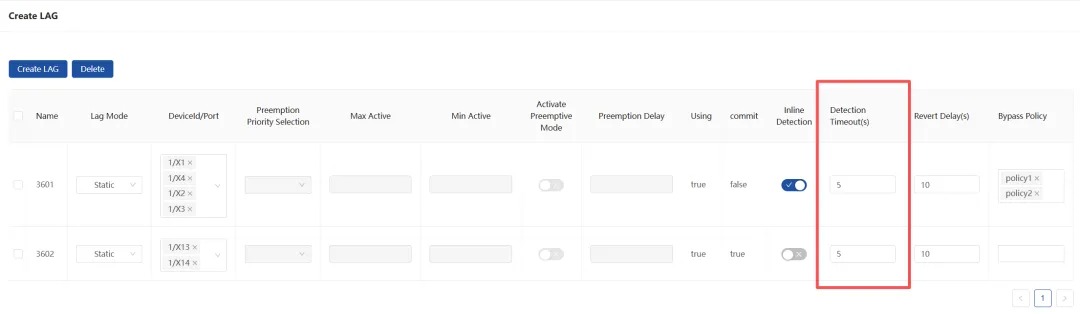

  管理控制台界面。设置iT时间

瞬间切换：芯片级的双路径转发机制

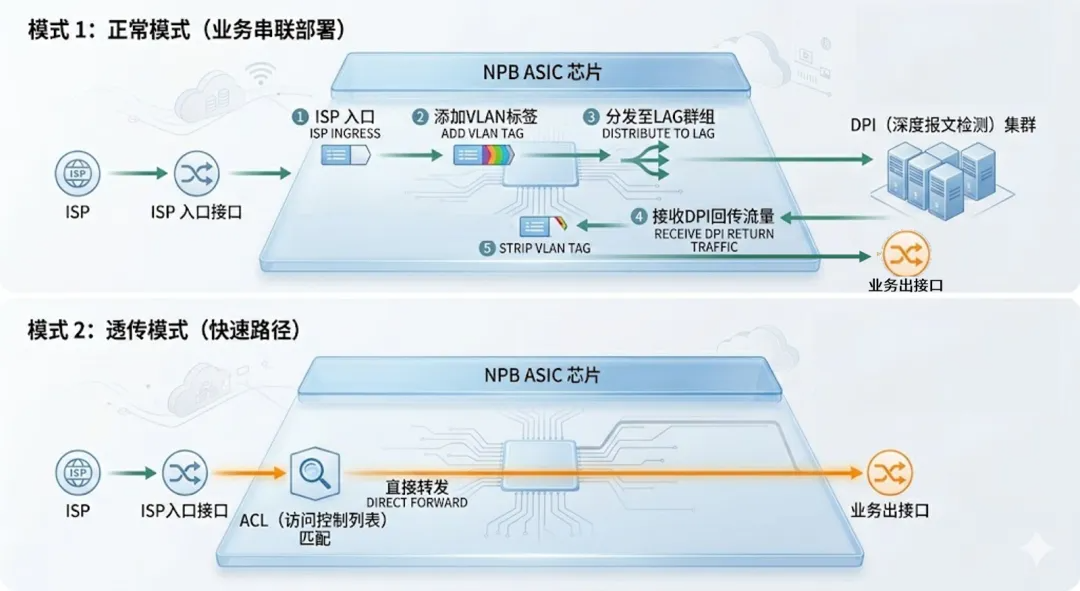

在ASIC 芯片中预置了双转发路径

为实现近乎零延迟的切换，需在交换芯片（ASIC）内部预置两套转发逻辑：

1. 正常路径：流量从入接口进入，经内部处理（如添加标记）后，分发给后端的串接安全设备进行分析，待其处理完毕回传后，再剥离标记从出接口送出。
2. 透传路径：当满足切换条件时，芯片内的旁路策略立即生效，流量从入接口被ACL规则直接匹配并转发至出接口，完全绕过安全设备，保持原始报文格式。

这种硬件级的路径切换，跳过了操作系统调度，能够在故障发生时瞬间将流量导向“安全通道”，实现业务不中断。

当满足切换条件时，切换引擎将直接启用已经缓存的 bypass 策略，达到快速恢复的目的。

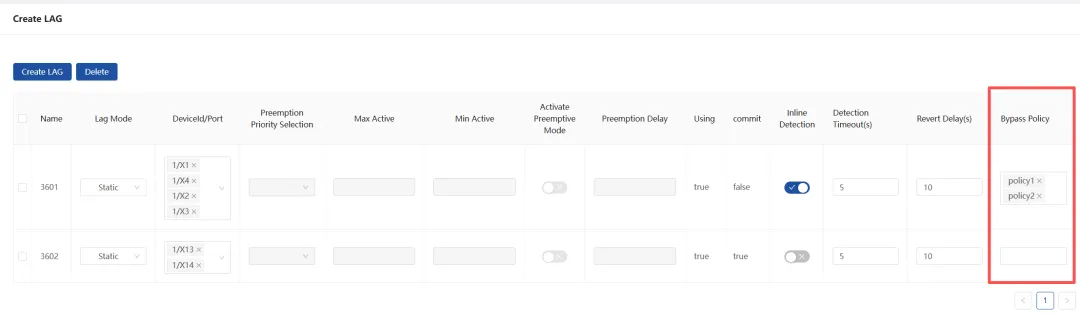

管理控制台界面，关联透传策略

稳健回切：杜绝二次故障的回切延时机制

故障恢复后，将流量导回安全设备的过程同样关键。仓促回切可能导致安全设备尚未完全就绪，引发二次故障。为此，需要引入回切延时机制（建议设置60秒及以上）。

• 系统会进入一个“稳定性观察期”，确认链路聚合组内至少一个成员端口持续稳定Up超过设定时间。
• 这个缓冲窗口为后端安全设备完成重启、加载最新特征库、预热解析引擎提供了充足时间，确保流量回切时，安全设备已具备100%的处理能力。

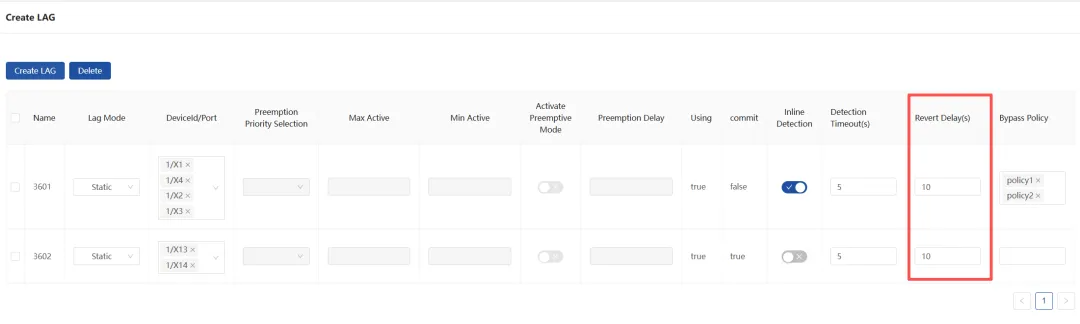

NPB管理控制台界面

运维赋能：可视化与自动化带来的管理革命

基于直观的管理控制台，运维工作可变得前所未有的清晰与高效：

• 三色状态看板：通过绿色（正常）、红色（故障透传）、蓝色（手动强制）实时映射设备与链路状态，全局健康度一目了然。

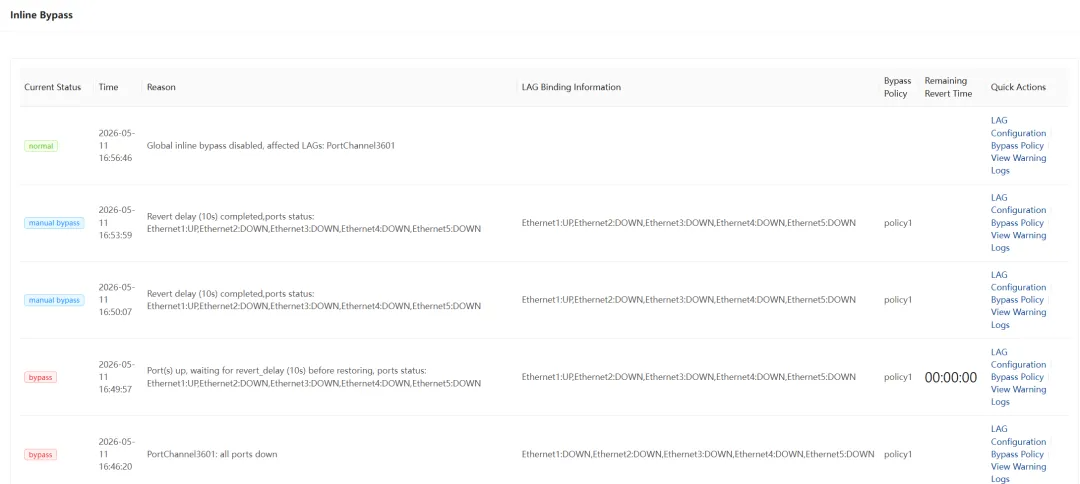

NPB管理控制台界面

• 手动/自动双模式：在自动模式下，系统智能决策切换与回切；在手动模式下，运维人员可主动触发Bypass，以便对安全设备进行升级或维护，实现无忧运维。

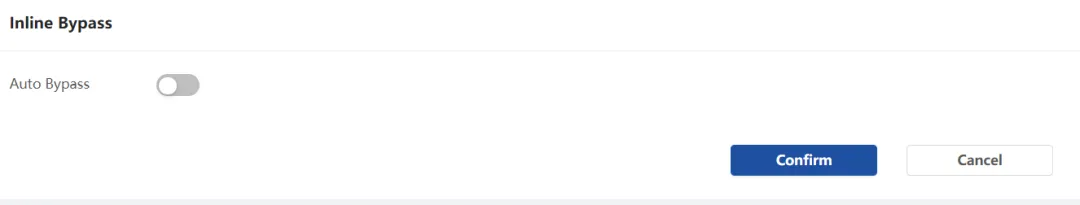

NPB管理控制台，手动/自动模式切换开关

• 全生命周期日志：详细记录每一次故障触发、切换、回切的关键时间点、涉及端口等参数，并自动发送Syslog告警，为事件回溯与审计提供完整依据。

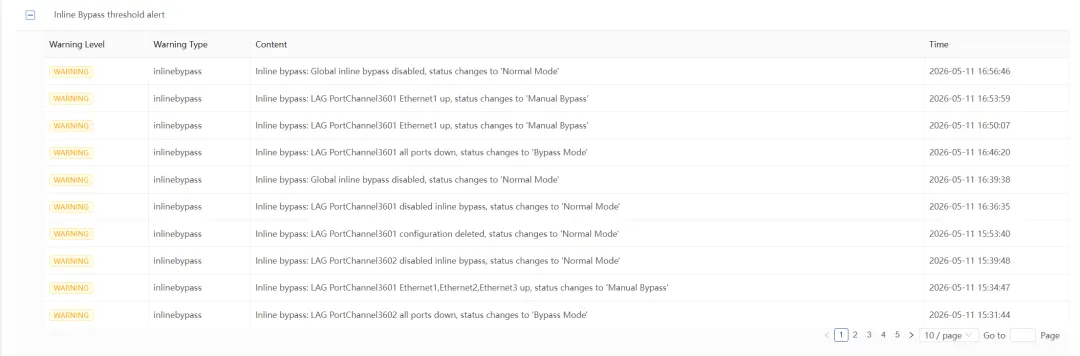

NPB管理控制台，syslog日志

构建“既安全又连通”的下一代网络

综上所述，Inline-Bypass 高可靠机制，通过将智能故障检测与硬件级快速切换相结合，从根本上解决了串接监测架构的最大痛点。它不是一个附加功能，而是对网络架构韧性的一次重塑。对于追求业务零中断的企业而言，选择具备此类“底层自愈”能力的NPB解决方案，意味着能够在享受深度安全防护的同时，筑牢网络连接的基石，真正做到安全与性能的兼得。

建议评估当前网络监测架构的可靠性与风险点，了解此类NPB解决方案如何为核心网络提供保障。
