大阵列排布1000~15000+Pin芯片测试:芯片测试座结构设计及场景化应用

随着人工智能、高性能计算、服务器算力产业高速发展，AI算力芯片、高端CPU、GPU等大阵列芯片持续向超高集成度、超高速运算、超大功率输出方向迭代。此类芯片引脚规模突破千Pin级，最高可达15000+Pin，同时兼具高速高频信号传输、大电流供电、超高功耗散热等特性，彻底颠覆了传统中小规模芯片的测试体系。大阵列芯片测试不再是简单的通断与功能验证，而是需要同时兼顾信号完整性、电源完整性、热稳定性、机械可靠性的多维度综合测试。

常规通用测试治具已无法适配其严苛测试需求，定制化、高精度、高稳定性的专用测试座成为大阵列芯片研发验证、量产分选的核心载体。将系统阐述大阵列芯片四大核心测试特征，区分研发实验室与量产场景的测试座结构形态，针对主流AI算力芯片、高端CPU芯片封装规格匹配专属测试标准与工况条件，深度拆解测试座核心设计要点与管控规范，并结合鸿怡电子大阵列芯片测试座工程落地案例，为高端大阵列芯片测试方案设计与落地提供实操技术支撑。

大阵列芯片测试座结构设计及场景化应用

一、大阵列芯片四大核心测试特征与测试难点

大阵列芯片主要涵盖高端AI算力芯片、服务器CPU、高性能GPU等核心算力芯片，区别于常规消费级芯片，其硬件架构与工作工况决定了测试过程存在高密度引脚管控、高频信号保真、大电流承载、高热功耗散热四大核心难点，也是测试方案设计的核心依据。

1. 超高引脚密度：1000~15000+Pin大规模阵列排布

大阵列芯片引脚规模跨度极大，从入门级高性能芯片的1000Pin起步，主流服务器CPU、中端GPU可达4000~8000Pin，高端AI算力芯片（H100、H200、GV100）引脚数量突破15000Pin，且普遍采用超细间距BGA、LGA封装，引脚间距低至0.3~0.8mm。海量引脚包含高速差分信号、电源供电、接地、控制信号等多类型引脚，呈高密度矩阵式排布。

该特征带来的测试难点极为突出：一是微小偏移极易引发相邻引脚桥连、短路，造成测试误判；二是海量引脚难以实现同步均匀接触，易出现局部虚接、漏测；三是千级以上引脚并行测试对测试座探针一致性、对位精度、结构平整度提出微米级要求，常规测试治具无法满足高密度适配需求。

2. 超高速信号传输：高频、高速、低损耗传输要求

大阵列算力芯片核心优势为高速并行运算，其信号传输频率普遍达到GHz级别，高端芯片高速信号带宽突破数十Gbps，差分信号密集排布，对传输路径的阻抗匹配、串扰抑制、损耗控制要求极致严苛。测试过程中，测试座探针路径、基板走线、接地设计的微小瑕疵，都会引发信号反射、串扰、衰减、时延偏移等问题，导致高速测试波形失真、参数漂移，直接影响芯片性能测试精度。

相较于普通芯片低速信号测试，大阵列芯片高速测试需全程管控信号完整性，杜绝测试治具引入的二次信号损耗，保障测试数据与芯片真实工作状态一致。

3. 超大电流承载：多路高压大电流供电测试

高端算力芯片、服务器CPU满载工作时，核心供电电流可达数十至上百安培，且采用多路独立电源分区供电，电源引脚占比超30%。大电流测试场景下，测试座接触电阻过大、探针载流能力不足、电流路径阻抗不均，会引发局部发热、压降超标、供电不稳定等问题，无法还原芯片真实满载工况，甚至出现探针烧蚀、焊点氧化损伤等故障。因此测试座必须具备超大电流稳态承载、低阻抗、均流稳定的核心特性。

4. 超高功耗散热：高密度热聚集与热稳定性管控

大阵列芯片满载测试功耗可达数百瓦，测试过程中热量高度集中于芯片核心区域，升温速度快、热聚集效应显著。若散热不及时，会导致芯片结温超标、工作参数漂移、性能降频，严重时引发芯片热烧毁。同时高温环境会改变测试座探针阻抗、基板性能，造成测试数据漂移、一致性变差。因此大阵列芯片测试必须配套精准的热管理结构，实现快速导热、均匀散热，保障高温工况下测试稳定性与芯片安全性。

二、大阵列芯片测试座场景化结构选型

基于芯片研发验证、量产分选的不同工况需求，大阵列芯片测试座分为实验室研发手动/手自一体结构与量产自动化下压式结构两大体系，结构设计、开合方式、适配场景、性能侧重完全差异化，是行业标准化选型方案。

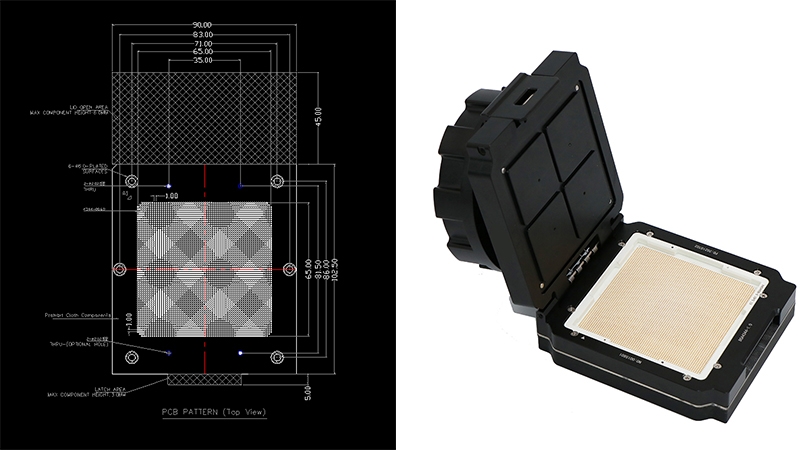

1. 研发/实验室场景：翻盖式、旋钮式、双扣式测试座

实验室场景核心需求为小批量、多频次、多工况调试，侧重芯片无损装夹、压力精准可控、拆装便捷、适配多轮可靠性验证，无需高速自动化作业，主要采用三类手动/手自一体测试座结构。

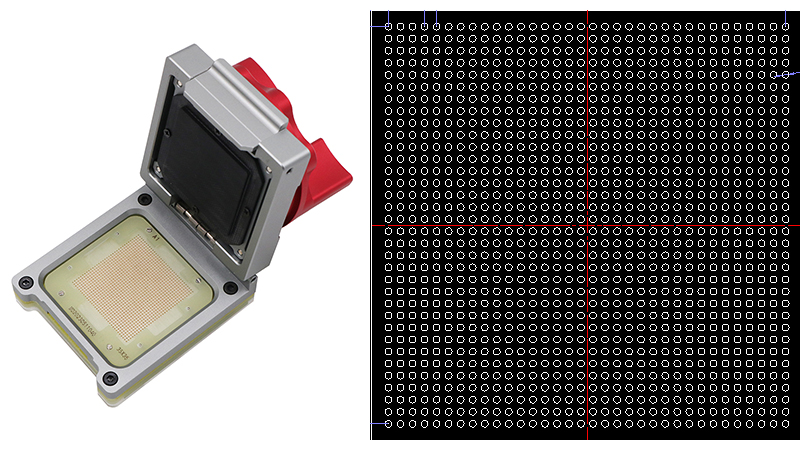

翻盖式测试座：结构简洁、开合便捷，适配1000~6000Pin中高密度大阵列芯片。通过侧边卡扣锁紧，闭合行程稳定，可实现快速取放料，适合芯片功能调试、性能摸底、温循可靠性测试。整体结构轻量化，可适配高低温测试腔体，兼容-55℃~175℃宽温工况，是实验室通用主力结构。

旋钮式测试座：主打压力精准可调、受力均匀可控，针对6000~15000Pin超高密度引脚芯片设计。通过旋钮螺旋下压传动，可精准控制下压行程与接触压力，避免人工按压力度不均导致的虚接、压伤焊球问题，完美适配H100、H200、GV100等高端AI芯片的精细化研发测试，可精准管控微米级对位精度，杜绝超细间距引脚短路风险。

双扣式测试座：采用双侧金属锁扣+高强度基座双重锁紧结构，抗振动、抗冲击性能优异，结构稳定性极强。适合车规级、高可靠工业级大阵列芯片的可靠性验证，可耐受高频振动、冲击测试，在长期温循、湿热老化测试中无松动、无偏移，保障多轮可靠性测试数据一致性。

2. 量产场景：Open Top下压式自动化测试座

芯片量产测试核心需求为高速分选、高良率、高一致性、长寿命、适配自动化流水线，行业统一采用Open Top（开放式顶部）下压式测试座。该结构无顶部遮挡，适配自动化设备机械臂自动取放料，配合设备伺服精准下压，下压压力、行程、速度全程程序化控制，可实现大批量芯片标准化、无人化测试。

针对大阵列超高Pin芯片，下压式测试座采用分区独立加压、全域平行度校正设计，可保障10000+Pin引脚同步均匀接触，彻底解决高密度阵列接触不均、局部虚测、漏测问题。同时探针采用高耐久耐磨材质，单针插拔寿命可达50万次以上，适配量产高频次测试需求，大幅降低治具更换成本与量产不良率，是高端大阵列芯片FT最终测试、ATE自动化测试的标准配置。

大阵列芯片测试座结构设计及场景化应用

三、主流大阵列芯片封装对应的测试标准与测试条件

大阵列芯片测试条件需严格匹配芯片封装类型、引脚密度、芯片定位（AI算力芯片/服务器CPU），结合JEDEC、服务器行业规范、算力芯片可靠性标准，制定差异化电气、温度、工况测试条件，主流封装适配方案如下：

1. AI高端算力芯片（H100、H200、GV100）

封装规格：超大尺寸高密度BGA封装，引脚数量10000~15000Pin，超细间距0.3~0.5mm，多层基板阵列结构

适用测试标准：JEDEC JESD22-A101、JESD22-A108、GPU/AI芯片算力可靠性测试规范

核心测试条件：高速信号测试带宽覆盖20~56Gbps，阻抗控制50Ω/100Ω差分精准匹配；大电流分区承载，单路供电电流0~50A连续可调；测试温度覆盖-40℃~125℃宽温工况；满载高功耗老化测试，持续48~168h应力加载；重点测试信号完整性、电源纹波、满载功耗、温循稳定性参数。

2. 服务器高端CPU芯片（LGA4344）

封装规格：LGA触点阵列封装，4344Pin触点密集排布，触点间距小、功率密度高，为服务器旗舰CPU主流封装

适用测试标准：Intel/AMD服务器CPU测试规范、JEDEC JESD22系列可靠性标准

核心测试条件：总线高速信号测试，支持PCIe、DDR5高频传输测试；整机级大电流供电模拟，满载电流0~80A；测试工况30℃~100℃动态温控散热；重点测试触点接触一致性、总线信号保真度、满载供电稳定性、高温降频阈值。

3. 通用高性能CPU/主控芯片（BGA1156、BGA4024、BGA16000）

封装规格

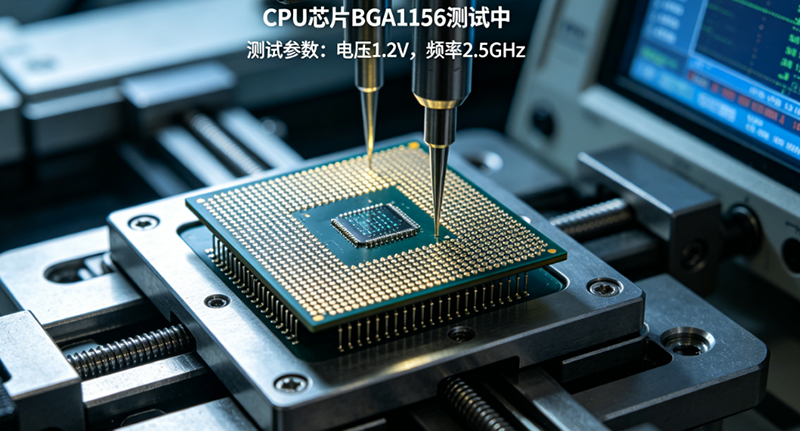

BGA1156：中端高性能主控、工控CPU，1156Pin，常规间距1.0mm，集成度适中；

BGA4024：高端嵌入式、边缘算力CPU，4024Pin，高密度阵列；

BGA16000：超大规模阵列高端算力芯片，16000Pin极限密度封装。

适用测试标准：JEDEC JESD22-B107、JESD22-A110、消费/工业级高性能芯片通用测试标准

核心测试条件：BGA1156侧重常规功能、功耗、温循测试，信号频率0~8GHz，电流承载0~20A；BGA4024侧重中高速信号、分区供电、湿热可靠性测试；BGA16000极限密度封装需管控微间距防短路、全域均匀接触、超低损耗信号传输，适配超高密度阵列专项测试工况。

四、大阵列芯片测试座四大核心设计体系与管控要点

针对大阵列芯片高Pin、高速、大电流、高功耗的核心特性，测试座设计必须围绕信号完整性、电源完整性、热管理、机械应力管控四大体系做专项优化，解决高密度测试的核心痛点。

1. 信号完整性（SI）设计

采用数模分区、高低频隔离、阻抗精准匹配设计方案。高速差分信号独立走线、单独接地，与电源、低频控制信号物理隔离，杜绝串扰干扰；探针选用超细高精密铍铜镀金探针，缩短信号传输路径，降低传输损耗与信号时延；基板采用高频低介电材质，严格控制线路阻抗公差±5Ω以内，保障高频信号传输保真；针对万Pin级阵列，采用矩阵式屏蔽结构，消除相邻引脚信号耦合干扰，满足56Gbps及以上超高速信号测试需求。

2. 电源完整性（PI）设计

针对大电流、多分区供电特性，采用大电流专用加粗探针、全域均流布局设计。电源引脚配备高载流、低阻抗探针，单点接触电阻控制在25mΩ以内，杜绝大电流发热、压降超标；电源回路优化走线布局，对称式布线保障各路供电电流均匀一致，避免局部电流过载；基板集成分布式电容阵列，抑制电源纹波、电压波动，保障芯片满载、瞬态工况下的供电稳定性，精准还原芯片真实供电性能。

3. 热管理（Thermal）设计

测试座集成高导热散热基座+可适配风冷/水冷散热接口，基座采用高导热合金材质，快速导出芯片测试过程中聚集的高热量；针对高功耗算力芯片，预留精准测温点位，实时监测芯片表面与结温变化；结构设计规避散热死角，保障全域散热均匀，杜绝局部高温导致的测试漂移与芯片热损伤；同时材质选用耐高低温、低形变材料，宽温工况下结构与性能稳定，适配长期老化、温循测试。

4. 机械应力管控设计

大阵列芯片焊球密集、结构精密，极易出现压伤、偏移、虚接问题。测试座采用微米级三维定位限位结构，对位精度≤±3μm，精准匹配各类BGA、LGA阵列排布；采用柔性缓冲、分区独立探针结构，单针弹性独立伸缩，保障全域均匀受力，避免局部压力过大压碎焊球、压力不足导致虚接；基座采用低形变碳纤维复合材质，杜绝高温、高压工况下基板形变，长期测试保持平面度稳定，保障大批量测试一致性。

大阵列芯片测试座结构设计及场景化应用

五、工程应用案例：鸿怡电子大阵列芯片测试座落地方案

鸿怡电子深耕高端大阵列芯片测试治具领域，针对AI算力芯片、服务器CPU、超高Pin阵列芯片的测试痛点，研发出适配研发调试与量产测试的全系列大阵列测试座方案，完美匹配1000~15000+全Pin段大阵列芯片测试需求，已批量应用于H100/H200算力芯片、LGA4344服务器CPU、BGA16000超高密度芯片测试项目。

1. 研发实验室场景方案

针对H100、H200、GV100等高端AI芯片研发调试，鸿怡电子采用旋钮式+双扣式手自一体测试座，支持压力精准微调、微米级对位、无损装夹。通过分区独立探针结构，解决15000Pin超高密度阵列同步接触难题，无引脚桥连、无焊球压伤；依托高频低损耗基板与阻抗匹配设计，满足56Gbps超高速信号测试需求；配套宽温适配结构，可完成高低温循环、湿热老化、长期可靠性摸底测试，测试数据精准度与稳定性完全对标行业高端测试标准，助力芯片研发迭代与性能验证。

2. 自动化量产场景方案

针对LGA4344、BGA4024、BGA16000等服务器CPU、高性能算力芯片量产分选，采用Open Top下压式自动化测试座，适配ATE全自动测试流水线。设备伺服联动精准下压，全域压力均匀可控，大批量测试接触一致性偏差＜1%；高耐久探针模组支持50万次以上高频量产测试，大幅降低治具更换成本；集成一体化散热与均流设计，完美适配大电流、高功耗满载量产测试，有效解决量产过程中测试误判、数据漂移、芯片损伤等行业痛点，将量产测试良率提升99.5%以上。

3. 方案核心落地价值

鸿怡电子大阵列测试座实现了信号、电源、热、机械应力四位一体的综合管控，完美适配大阵列芯片差异化测试场景，既满足实验室精细化研发验证的高精度需求，又适配量产流水线高效率、高稳定性的分选需求，有效解决了超高Pin密度、超高速、大电流高功耗芯片的测试难题，为高端算力芯片的可靠性验证、量产品质管控提供核心治具支撑。

大阵列芯片测试座结构设计及场景化应用

六、大阵列芯片测试与治具应用核心注意事项

1. 封装匹配管控：超高Pin超细间距芯片测试前需精准核对封装尺寸、引脚间距、阵列排布，选用对应限位结构测试座，杜绝对位偏移引发短路、虚测问题。

2. 压力精准管控：严禁暴力下压、压力过载，研发调试采用旋钮式精准控压，量产设备校准下压行程与压力参数，避免焊球压伤、芯片基板开裂。

3. 高频信号校准：高速测试场景需定期做阻抗校准、信号完整性测试，及时排查探针磨损、线路老化导致的信号损耗与失真。

4. 热工况管控：高功耗满载测试必须配套散热结构，实时监测芯片结温，避免高温过载导致芯片烧毁与测试失效。

5. 治具维护管控：大阵列测试座高密度探针易积尘、氧化，需定期清洁、检测探针弹力与接触电阻，保障长期测试一致性与稳定性。

大阵列芯片凭借超高引脚密度、超高速信号、大电流、高功耗四大核心特性，构建了区别于传统芯片的高严苛测试体系。测试座作为芯片与测试设备的核心连接载体，其结构选型、四大核心设计直接决定测试精度与测试稳定性。研发场景适配翻盖式、旋钮式、双扣式手动测试座，满足精细化调试与可靠性验证；量产场景采用Open Top下压式自动化测试座，适配高效批量分选。同时需根据AI算力芯片、高端CPU的不同封装规格，匹配对应的测试标准与工况条件，通过信号、电源、热、机械应力全方位优化设计，解决大阵列芯片测试的核心痛点。结合鸿怡电子工程应用实践可知，场景化、定制化、一体化的高精度测试座方案，是保障高端大阵列芯片研发验证高效落地、量产品质稳定可控的关键核心，也是未来超高集成度算力芯片测试技术的主流发展方向。
