反射内存卡技术详解：从原理到架构

反射内存卡技术详解：从原理到架构

一、什么是反射内存网络

在实时控制与分布式计算领域，工程师长期面临一个两难选择：要么使用内存（RAM）——读写快但只能被本机 CPU 独享；要么使用以太网——能联网但延迟动辄毫秒级，还得忍受 TCP/IP 协议栈的繁琐开销。反射内存（Reflective Memory）恰好同时具备两者的优点：既有接近内存的读写速度，又有跨节点连接的能力。

反射内存网络（Reflective Memory Network，RMN）是一种高速实时网络，它允许采用不同总线结构、不同操作系统的计算机，以确定的速率共享实时数据。它的核心思想极其简洁——"写入即广播"：当某个节点往本地反射内存卡写入数据时，该数据会在微秒级时间内被自动、透明地"反射"（复制）到网络内所有其他节点的对应内存地址，从而实现全网数据同步。整个过程不需要打包数据、建立连接、处理协议栈，甚至各节点 CPU 都不知情。

二、核心架构拆解

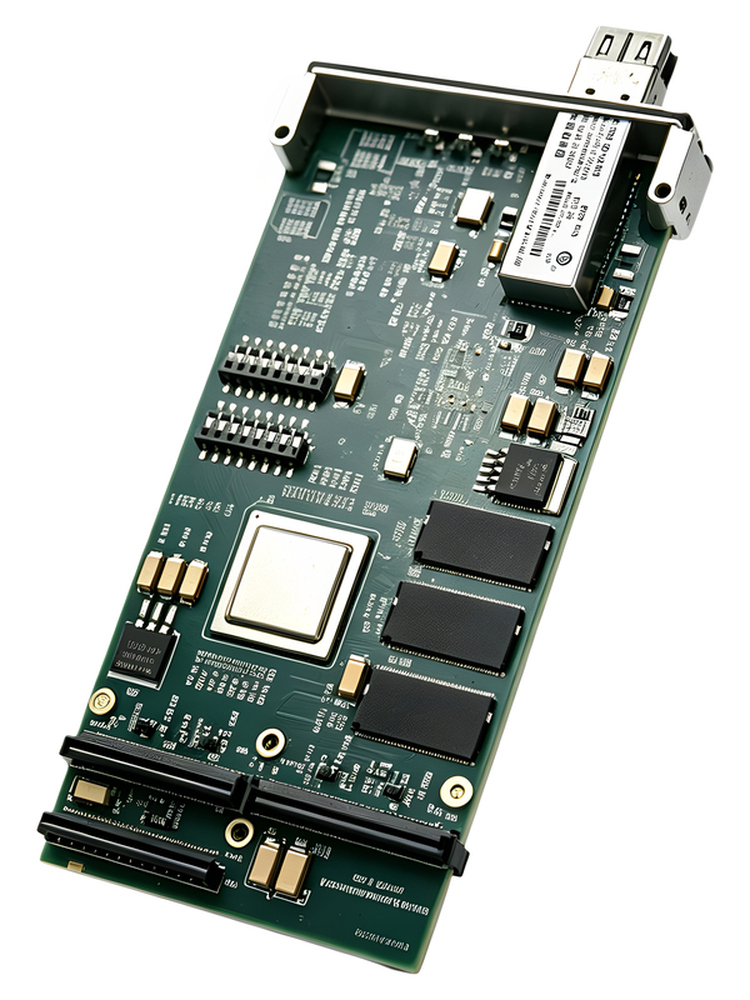

以经典的 PCIE-5565 反射内存卡为例，其内部可划分为三大功能区域：总线接口区、核心逻辑区（FPGA）、光纤收发区。

总线接口区：负责将板卡接入主机总线，常见接口包括 PCI、PCIe、CPCI、PMC、VME 等。对主机而言，板载内存通过总线映射成一段普通物理地址，程序读写它就像读写本地内存一样，代码层面毫无区别——这就是"透明传输"。

核心逻辑区（FPGA）：整张卡的灵魂，通常是一块高性能 FPGA 芯片。它同时处理两路数据流：一路来自本地主机（CPU 写入的数据），另一路来自光纤网络（其他节点传来的数据）。FPGA 内部全是纯硬件逻辑门电路，没有操作系统、没有指令流水线，处理速度是时钟周期级的——这正是反射内存远快于以太网的根本原因：它是硬件硬解，不是软件软解。

光纤收发区：包括 SERDES 串行解串器、光电转换模块和光纤接口。数据在 FPGA 内被打包成极简帧（只加同步头与 CRC 校验，不加 IP 头、MAC 头），再经 SERDES 转换为串行流，由光模块变成光信号发射出去。

三、一次"写入"的完整旅程

假设节点 A 上执行了一行代码：*(int*)(pRefMem + 0x100) = 8888;

第一步，CPU 甩手（本地写）：CPU 执行赋值指令，把数据通过 PCIe 总线送到反射内存卡。此时 CPU 的工作就结束了，不需要调驱动、不需要封装报文，转头去干别的。

第二步，FPGA 捕获：数据进入板卡，FPGA 内的总线接口逻辑立刻捕获这个写操作（地址 0x100、数据 8888），做两件事：一是把数据写入板载 SDRAM（本地更新），二是把"地址+数据"投入发送 FIFO。

第三步，光纤传输：打包引擎从发送 FIFO 取出数据，加上同步头和 CRC 校验码，生成极简反射内存帧，经 SERDES 和光模块变成光信号发送。以 2.125Gbps 速率计算，这一步只消耗纳秒级时间。

第四步，全网同步：光信号沿光纤到达节点 B，节点 B 的光模块收光、SERDES 解串、写入接收 FIFO，FPGA 读取后强行写入节点 B 板载 SDRAM 的同一地址 0x100。整个过程节点 B 的 CPU 完全不知情——直到 B 的程序去读该地址，才"惊讶"地发现数据已经同步到位。

四、关键硬件设计

双口 SDRAM：板载内存（通常 128MB 或 256MB）是双口或多路访问存储器，主机 CPU 和 FPGA 可同时访问，互不阻塞。

收发 FIFO：PCIe 总线速度与光纤速率不匹配，FIFO 起到"蓄水池"作用。光纤繁忙时缓存数据保证不丢包；FIFO 接近写满时，卡会通过流控让主机放慢写入，保证数据完整性。

独立 DMA 引擎：要传输大块数据时，可配置 DMA，FPGA 直接接管总线，以高达 174MB/s（64 字节突发模式）的速率搬运，完全不消耗 CPU 算力。

中断控制逻辑：支持点到点或广播中断。当某节点往特定地址写入数据时，其他节点的卡会自动检测并给本机 CPU 发送物理中断，实现事件通知。

五、主要技术指标

典型反射内存卡（如 GE 5565 系列）的关键参数：支持最多 256 个独立节点；板载内存 128MB 或 256MB；非冗余模式传输速率 43MB/s（单长字访问）至 170MB/s（64 字节突发）；冗余模式为 20MB/s 至 87MB/s；单节点硬件转发延迟约 400~800ns，短光纤点对点总延迟稳定在亚微秒级；多模光纤传输距离最高 300 米，单模可达 10 公里；支持 3.3V 或 5V 总线电平，兼容 Windows、Linux、VxWorks、Solaris、QNX 等操作系统。

六、总结

反射内存卡的本质，是把"网络"伪装成"内存"：对上层应用提供一张全局共享的内存视图，底层用硬件完成确定性广播。它凭借严格的传输确定性、低延迟、低主机负载、软件透明、支持中断通知等特点，成为飞行仿真、半实物仿真、分布式控制等硬实时场景的优选互联技术。理解了"写入即广播、硬件硬解、全网透明同步"这三大要义，也就掌握了反射内存技术的核心。
