反射内存网络应用层通信协议设计：数据区规划与多区缓存

反射内存网络应用层通信协议设计：数据区规划与多区缓存

一、为什么需要应用层协议

反射内存在硬件层面解决了"数据如何透明同步"的问题，但"同步哪些数据、各节点如何读写、如何避免冲突、如何判断数据新旧"这些问题，硬件并不关心。多节点实时系统的工程实践反复证明：没有精心设计的应用层协议，共享内存越大，越容易出问题——数据互相覆盖、读到半更新状态、节点间写冲突、新旧数据混淆，都会让系统陷入难以排查的混乱。因此，设计一套清晰、可靠、可扩展的应用层通信协议，是反射内存落地中与硬件选型同等重要的工作。

二、数据区规划：给每类数据一个家

反射内存的共享空间通常较大（128MB 甚至 256MB），但大部分系统实际用到的只是其中一小部分。合理的做法是把共享空间按功能划分为若干子区域，为每类数据分配固定偏移与长度。以某飞机仿真试验系统为例，可将每个节点的共享区划分为：命令字段段（用于节点间下发控制指令）、试验配置段（存放试验参数与配置）、通道配置段（描述各数据通道的映射）、数据段（存放实时采集与计算结果）、预留段（为后续扩展预留空间）。不同系统需要交互的信息不同，各数据段分配的大小也不同，应在设计阶段统一规划并文档化。

数据区规划的核心原则：明确每个区域的读写方、数据格式、更新频率与最大长度。只有写入方（生产方）写某个区域，其余节点只读该区域，从源头上避免写冲突。这是反射内存多节点应用最基础、最有效的互斥手段。

三、写权限分配：谁写谁的区

反射内存的"全网共享"特性是一把双刃剑：任何节点都能写任意地址，但多个节点同时写同一地址必然造成数据错乱。因此，应用层协议的首要规则是数据分区与写权限绑定——为每个节点分配专属写入区，节点只写自己的区，只读其他节点的区。

这种"生产者-消费者"模型天然规避了写冲突：每个数据区只有一个生产者（写者），多个消费者（读者）。读者永远读到的是完整一致的某节点最新状态，不存在多写竞争。对于确实需要多个节点协同修改的共享区（如全局控制字），则需要额外的互斥机制（信号量、令牌、或时序约定），但应尽量缩小这类区域的规模。

四、数据新旧判断：序列号与时间戳

共享内存没有"消息到达"的固有概念，读者如何判断当前数据是"新"还是"旧"？尤其在数据不频繁更新、或节点可能漏读的情况下，新旧判断至关重要。常用方案有两种：

序列号（Sequence Number）：写者每次更新数据时，将一个单调递增的序列号一并写入。读者记录上次读到的序列号，发现变化即认为有新数据。序列号还能帮助检测"漏读"（序号跳跃）与"重复读"。

时间戳（Time Stamp）：写者将本地时钟或同步时钟写入数据区。读者通过时间戳判断数据的新鲜度与时效性。在需要跨节点对齐时序的场景（如仿真帧同步），结合网络时间同步机制，时间戳更具价值。

实际工程中常将序列号与时间戳配合使用：序列号负责"是否更新"的逻辑判断，时间戳负责"何时更新"的时序记录。

五、多区缓存：解决半更新与读写竞态

一个常见难题是：当一个数据结构由多个字段组成（如一个 100 字节的飞机姿态结构体），写者分多次写入，读者可能读到"一半新、一半旧"的中间状态。为解决这类"半更新"问题，工程上有成熟的"多区缓存"方案。

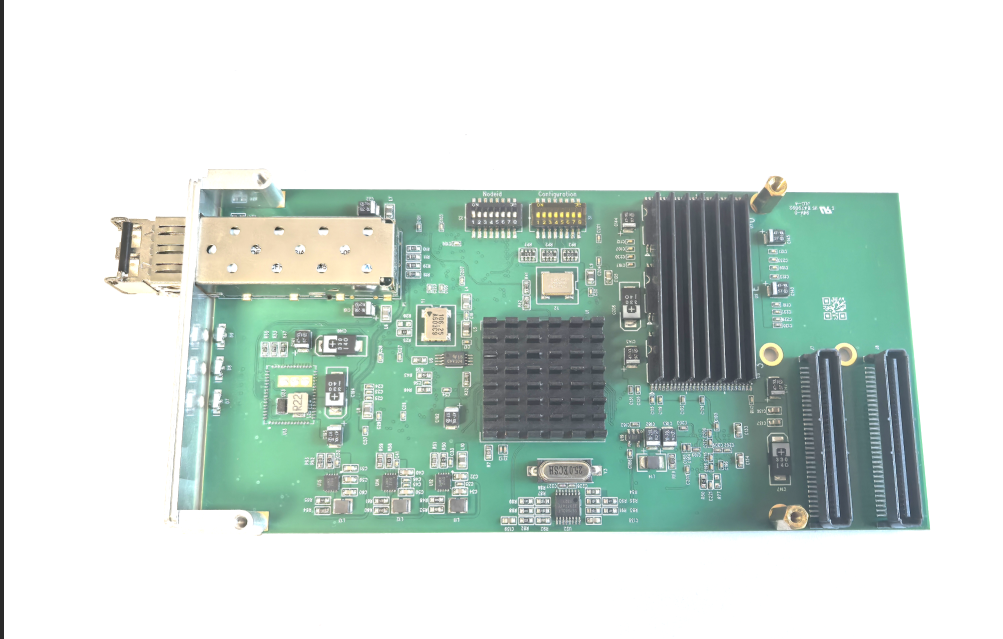

一种经典做法（以某半实物仿真系统为例）是：在反射内存卡上设置数据缓存区，通过改变偏移地址把一个数据区扩展为多个（N 个）相同的数据区，每个数据区设一个数据标志位 Data_Flag_N。当 Data_Flag_N 为 0 时，表示该区为空、无数据可读；当 Data_Flag_N 为 1 时，表示该区已写完、可读。

写入流程：写者先在某个空闲区写入完整数据，全部写完后再置标志位为 1（先写数据、后置标志）。读者读到标志位为 1 时，读取该区数据，读完置 0 释放。若采用"双缓冲"（A/B 区交替），写者写 A 区时读者读 B 区，下一轮交换，可进一步保证读者始终读到完整一致的数据，且写读互不阻塞。这种"标志位 + 多区交替"的设计，是反射内存应用层解决半更新问题的标准范式。

六、中断与数据的协同：控制面与数据面分离

前文已述，反射内存支持点到点与广播中断。在应用层协议设计中，中断往往承担"通知"角色，与共享内存的"数据"角色配合：

• 写者写完一批数据后，发一个中断通知相关读者"数据已就绪"，读者在中断处理中读取数据，避免轮询。

• 广播中断可用于帧同步：所有节点收到中断后同时开始读取本帧数据并计算，实现全网步调一致。

• 中断包自带的 32 位用户数据，可用于传递轻量控制信息（如帧号、命令字），避免为小消息占用数据区。

设计时应注意：数据面（共享内存）承载大批量、低频更新；控制面（中断）承载小消息、即时事件。两者职责分离，系统才清晰高效。

七、故障与恢复设计

反射内存节点掉电或重启是常态，应用层协议应包含故障与恢复机制：

心跳机制：每个节点周期性向自己的写入区写心跳值（递增计数或时间戳）。其他节点通过监测心跳是否更新，判断该节点是否在线。心跳超时可触发告警、主备切换或任务接管。

上电初始化：节点重启后，应先初始化自己的写入区（写默认值、重置序列号），再启动数据交互，避免把残留的旧数据当作有效数据。

主备切换：在冗余系统中，备用节点持续监测主节点心跳，一旦超时即接管写入区，实现无缝切换。切换逻辑应写入应用层协议并经过充分测试。

八、协议文档化与版本管理

应用层协议一旦定型，应固化为文档，明确：内存区域布局图（偏移、长度、读写方、格式）、数据结构定义、序列号/标志位语义、中断分配表（哪个中断对应哪个事件）、心跳与故障处理规则、协议版本号。随着系统演进，协议会扩展，应通过版本号管理兼容性，避免不同节点运行不同版本协议导致数据错乱。

九、结语

反射内存硬件解决的是"如何透明同步数据"，应用层协议解决的则是"同步什么、谁写谁读、如何避免冲突、如何判断新旧、如何容错恢复"。数据区规划、写权限分配、序列号与多区缓存、中断协同、心跳与主备切换，构成了反射内存应用层协议的完整工具箱。掌握了这套方法，多节点实时系统的设计就能从"能通"走向"可靠、清晰、可维护"——而这，正是反射内存在真实工程中能否发挥价值的关键所在。
