从 RS485 到 RJ45：以太网温湿度传感器在动环监控中的落地实践

从 RS485 到 RJ45：以太网温湿度传感器在动环监控中的落地实践

一、背景：为什么动环监控在“换接口”

在数据中心、通信机房和边缘节点的动力环境监控（动环）系统中，温湿度是最基础也最关键的感知量。过去十年，主流方案是 RS485 总线 + Modbus RTU：传感器手拉手串在一条双绞线上，经串口服务器或动环主机轮询采集。

随着机房密度提升和运维精细化，RS485 的短板逐渐暴露：

• 单点故障扩散：总线任一处断线，整条链路点位集体掉线
• 扩容成本高：单总线节点受限，新增机柜需重新敷线、加网关
• 抗干扰偏弱：UPS、精密空调周边电磁环境复杂，长线易丢包
• 运维定位难：故障需逐段排查总线，无法像网络设备一样看端口状态

于是，带 RJ45 网口的以太网温湿度传感器（支持 PoE 供电、Modbus TCP / SNMP / MQTT）成为新建及改造机房的主流选择。

二、两种架构的核心差异

三、落地架构：感知—传输—平台三层解耦

实际部署采用经典四层结构：

1. 感知层：工业级以太网温湿度传感器，精度通常 ±0.2~0.3℃、±1.5~2%RH，支持 PoE，防护等级 ≥ IP65
2. 传输层：独立 监测 VLAN​ + 工业 PoE 交换机，核心交换机双机热备，关键节点双网口上联
3. 平台层：动环监控软件（DCIM）通过 Modbus TCP 或 SNMP 主动轮询，设定采集周期（1~5s）
4. 应用层：实时看板、分级告警（APP/短信/邮件）、联动精密空调、新风与除湿机

布点经验值

• 机房整体：每 20~30㎡​ 1 个，距地 1.5~2m，避开空调直吹
• 机柜微环境：每机柜进/出风口各 1 个，密集区加密
• 热点区域：UPS 室、电池间每 20㎡ 1 个，关注露点防凝露

四、迁移实践：老旧机房“不停机换芯”

我们在一个 150㎡、20 机柜的中型机房做了轻量化改造，核心动作如下：

1. 网络规划

• 划定独立 VLAN 100 用于环境感知
• 为每台传感器预分配静态 IP，建立《点位—IP—机柜》对照表
• 复用现有弱电井六类线，新增一台工业 PoE 接入交换机

2. 设备替换

• 拆除原 RS485 传感器及总线屏蔽线
• 安装 RJ45 PoE 温湿度传感器（壁挂+机柜导轨双形态）
• 单根 Cat6 网线同时完成供电与数据上行

3. 平台接入

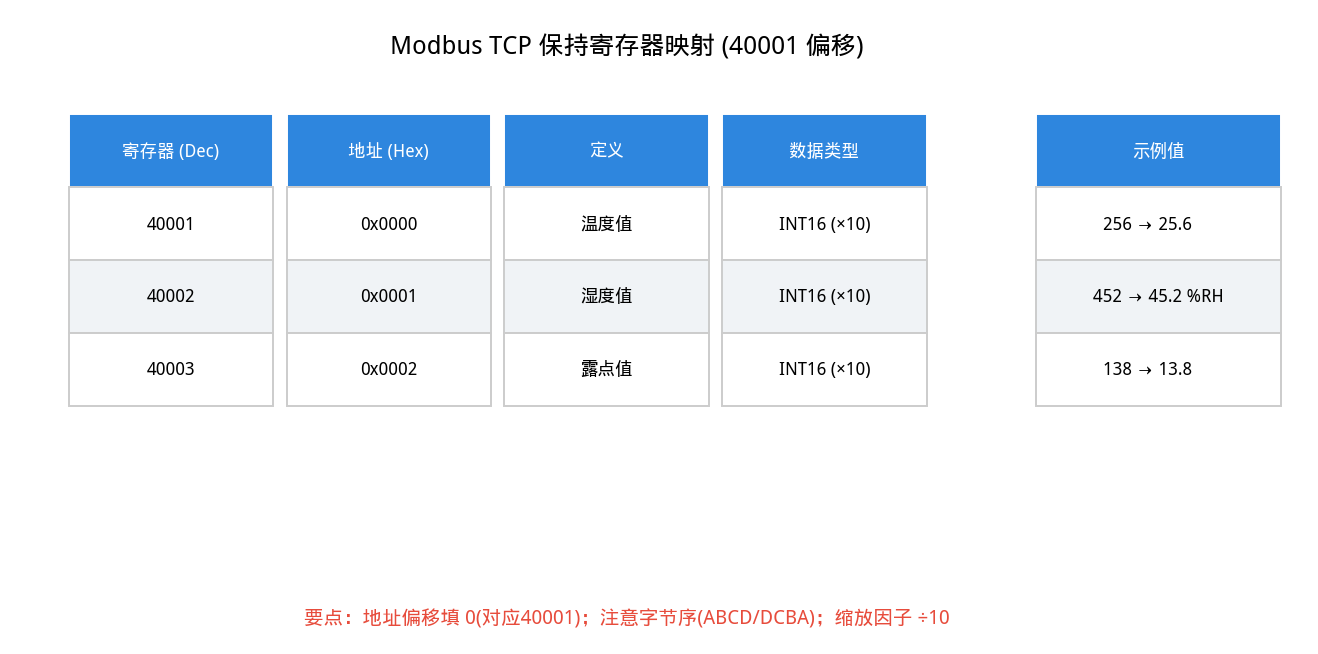

• 动环平台新增 Modbus TCP 数据源，按 IP 批量导入寄存器映射
• 配置阈值：温度 >27℃ 或湿度 >60%RH 触发告警并联动空调
• 保留原 RS485 网关作为过渡期冗余采集，跑通后下线

4. 成效对比

• 部署工时：5 节点从 6 小时降至 2 小时
• 数据延迟：端到端从 ~120ms 降至 <30ms
• 故障定位：由“逐段查总线”变为“看交换机端口 LED”
• 后续扩容：新增 4 个监测点，仅插网线+平台加 IP，零破墙

五、踩坑与调优清单

1. IP 冲突：启用 DHCP 保留或全静态分配，租期调长
2. 广播风暴：监测 VLAN 开启 STP，禁止跨业务网桥接
3. 网线质量：用 Cat6 及以上，测回波损耗，避免数据断续
4. 传感器漂移：选可远程校准型号，每季度比对一次基准
5. 超距场景：单段超 100m 时加 PoE 光纤收发器，勿强行拉线
6. 协议对齐：确认平台支持的采集协议（Modbus TCP / SNMP v2c/v3），寄存器地址需与厂家文档逐一核对

六、什么时候仍保留 RS485

以太网并非万能：

• 点位分散且超 100m、无局域网覆盖的偏远基站
• 存量动环主机仅支持 Modbus RTU、预算严格受限
• 强腐蚀或极端工业现场，串行链路更耐物理损伤

此类场景可采用 RS485 传感器 + 串口服务器/协议网关​ 平滑接入以太网平台，兼顾利旧与统一管控。

七、小结

从 RS485 到 RJ45，本质是从“串行总线设备”升级为“网络原生节点”。在动环监控场景下，以太网温湿度传感器带来的不只是接口变化，而是：

• 运维模型转变：从查线到看端口
• 扩容范式转变：从敷线到插端口
• 可靠性边界转变：从总线单点到节点隔离

对于新建机房和分期改造项目，PoE 以太网温湿度传感器 + 独立监测 VLAN + DCIM 平台已成为可复制、低风险的工程基线。真正决定落地质量的，不是换了多少个传感器，而是网络规划、IP 治理与阈值联动是否一次做对。

💡 实践口诀：布点按热区、网络划 VLAN、供电走 PoE、IP 建台账、阈值联空调、扩容即插即用。
