TCP/IP 协议对接：以太网温湿度传感器在软件平台二次开发对接实践

TCP/IP 协议对接：以太网温湿度传感器在软件平台二次开发对接实践

前面我们讨论了硬件设计、边缘联动和并发锁机制，本篇站在软件平台二次开发的视角，系统性拆解如何将以太网温湿度传感器真正“接进”业务系统。

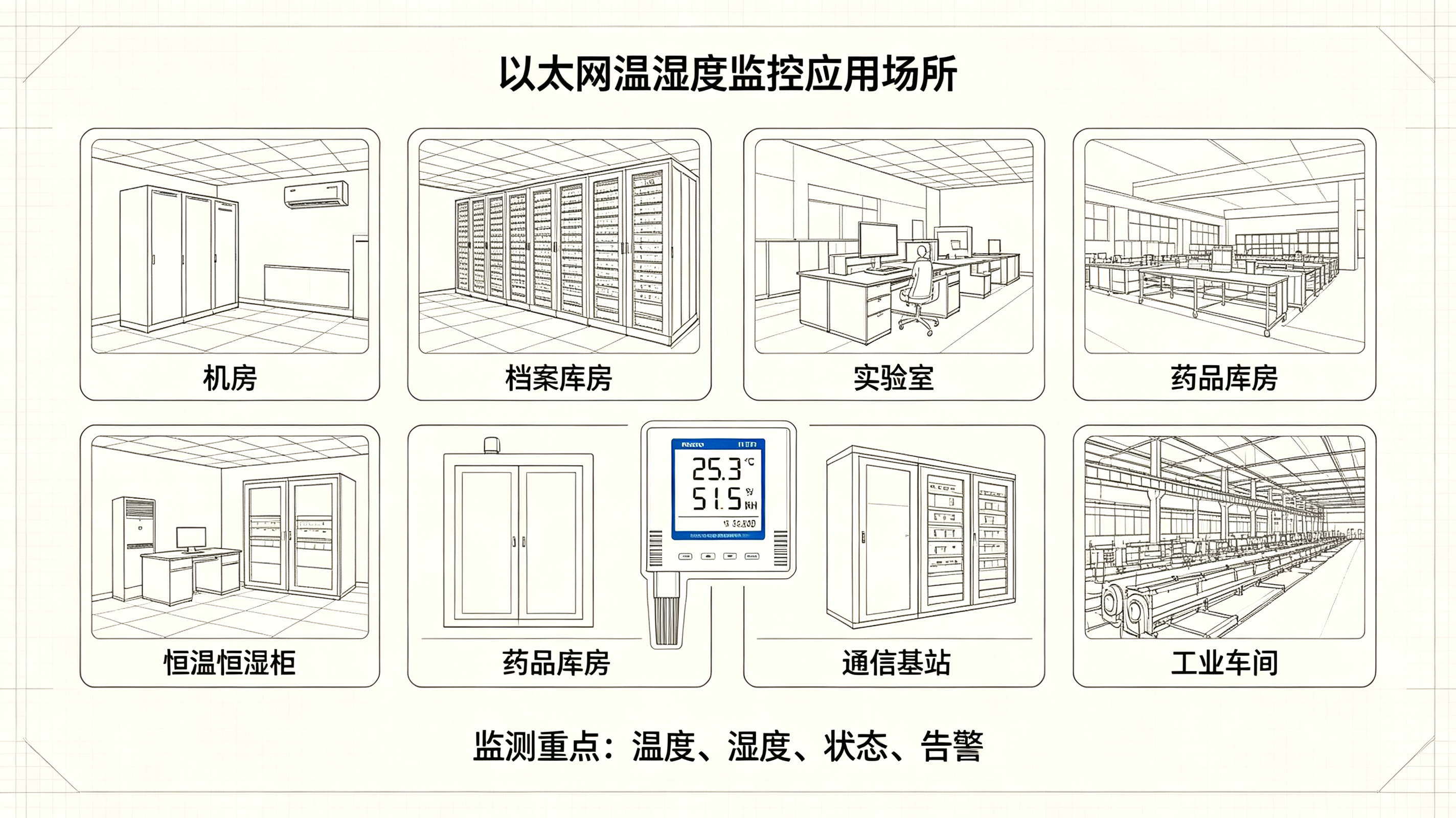

这不是简单的“连上网”，而是涉及协议适配、数据建模、异常处理、性能优化的工程化过程。无论你是在做智慧档案馆一体化平台、机房动环系统，还是自研 IoT 中台，这套实践路径都可直接复用。

一、对接前的“三问”：先搞清楚边界

在写第一行代码前，务必先回答三个问题：

1. 传感器“说哪种语言”？

• Modbus TCP：工业标配，适合 SCADA、组态软件、Java/C# 后端直接对接。
• SNMP：适合 Zabbix、华为 eSight 等网管系统。
• HTTP/RESTful：部分高端传感器支持，适合 Web 开发。
• MQTT：适合物联网平台，但纯传感器端较少，多由边缘网关转换。
• 私有 TCP/UDP：厂商自定义二进制协议，灵活但对接成本高。

✅ 建议：优先选择 Modbus TCP​ 或 SNMP，生态最成熟。

2. 平台“吃哪种数据”？

• 时序数据库（InfluxDB、TDengine、TimescaleDB）：需要 (timestamp, device_id, value)。
• 关系型数据库（MySQL、PostgreSQL）：需要结构化表，如 t_env_record。
• 消息队列（Kafka、RabbitMQ）：需要 JSON/二进制消息。
• 内存缓存（Redis）：需要 Key-Value，如 device:temp:001。

3. 对接模式：直连还是经网关？

• 直连模式：平台直接连接传感器 IP:Port。
  • 优点：架构简单，延迟低。
  • 缺点：平台需维护大量 TCP 连接，传感器并发能力弱。
• 网关模式：传感器 → 边缘网关 → 平台。
  • 优点：平台解耦，网关处理协议转换、缓存、补传。
  • 缺点：增加网关硬件成本。

✅ 大规模项目（>100 节点）强烈建议网关模式。

二、协议对接实践：以 Modbus TCP 为例

Modbus TCP 是二次开发中最常见的对接协议。下面以 Java / Python​ 为例，展示核心对接逻辑。

1. 连接管理：不要每次读写都建连

错误做法：每次读数据都 new Socket() → 读数据 → close()。

后果：TCP 三次握手开销巨大，传感器连接数耗尽，端口快速回收导致 TIME_WAIT 堆积。

正确做法：连接池 + 长连接。

// Java 示例：简单的连接池管理
public class ModbusMasterPool {
    private Map<String, ModbusTCPMaster> pool = new ConcurrentHashMap<>();

    public ModbusTCPMaster getMaster(String ip) throws Exception {
        ModbusTCPMaster master = pool.get(ip);
        if (master == null || !master.isConnected()) {
            master = new ModbusTCPMaster(ip, 502);
            master.connect();
            pool.put(ip, master);
        }
        return master;
    }
}

2. 数据读取：寄存器解析是关键

假设传感器寄存器定义：

• 40001: 温度 (Int16, 放大 10 倍, 正负值)
• 40002: 湿度 (Int16, 放大 10 倍)
• 40003: 设备状态 (Bit0: 传感器故障, Bit1: 告警)

Python 读取示例：

import struct

def read_env_data(ip, port=502):
    # 1. 建立连接
    master = ModbusTcpClient(ip, port)
    master.connect()

    # 2. 读取保持寄存器 (功能码 03)
    # 起始地址 0 (对应 40001), 读取 3 个寄存器
    result = master.read_holding_registers(address=0, count=3, unit=1)

    if not result.isError():
        raw_temp, raw_humi, status = result.registers

        # 3. 数据解析 (处理有符号整数)
        # Python 的 int.from_bytes 可以处理负数
        temp = int.from_bytes(struct.pack('>H', raw_temp), 'big', signed=True) / 10.0
        humi = raw_humi / 10.0

        # 4. 状态位解析
        sensor_fault = (status >> 0) & 1
        alarm_active = (status >> 1) & 1

        return {
            "temp": temp,
            "humi": humi,
            "fault": sensor_fault,
            "alarm": alarm_active
        }
    else:
        raise Exception("Modbus read error")

3. 并发读取：多线程与异步

当设备数量多时，串行读取太慢。

策略：

• 多线程：每个线程负责一批设备（如 1 个线程管 50 个设备）。
• 异步 IO：使用 Netty (Java) 或 asyncio (Python) 实现单线程高并发。

注意：控制单设备请求频率（如 1~5 秒一次），避免压垮传感器 MCU。

三、数据建模：让数据“可管、可查、可分析”

原始数据（25.6, 53.2）没有业务意义，需要建模。

1. 设备模型（Device Model）

{
  "device_id": "TH-20-031",
  "device_name": "档案馆3楼东侧",
  "ip": "192.168.20.31",
  "protocol": "MODBUS_TCP",
  "location": {
    "building": "档案馆",
    "floor": 3,
    "area": "东侧库房"
  },
  "registers": {
    "temp": {"addr": 40001, "type": "int16", "scale": 0.1},
    "humi": {"addr": 40002, "type": "int16", "scale": 0.1}
  }
}

2. 测点模型（Point Model）

{
  "point_id": "TH-20-031.temp",
  "device_id": "TH-20-031",
  "point_name": "温度",
  "data_type": "double",
  "unit": "℃",
  "threshold": {
    "high": 24.0,
    "low": 14.0
  }
}

3. 时序数据模型

{
  "timestamp": 1700000000, // 毫秒级时间戳（设备采样时间！）
  "device_id": "TH-20-031",
  "point_id": "temp",
  "value": 25.6,
  "quality": "GOOD" // GOOD, BAD, UNCERTAIN
}

💡 关键：timestamp 必须是设备采样时间，而不是平台入库时间。

四、异常处理：工业现场的“生存法则”

1. 网络异常处理

• 现象：连接超时、连接拒绝、连接重置。
• 对策：
  • 重试机制：指数退避重试（1s, 2s, 4s...）。
  • 连接池清理：定时检测空闲连接，剔除死连接。
  • 设备离线标记：连续失败 N 次后，标记设备离线，触发告警。

2. 数据质量处理

• 现象：读回的数据明显异常（如温度 85℃ 或 -40℃）。
• 对策：
  • 范围过滤：超出物理极限值直接丢弃，标记为 BAD。
  • 变化率过滤：相邻两点变化超过阈值（如 5℃/s），标记为 UNCERTAIN。
  • 心跳检测：定期读取设备状态寄存器，确认传感器是否故障。

3. 协议异常处理

• 现象：返回异常码（如非法功能码、非法数据地址）。
• 对策：
  • 记录原始报文（Hex Dump），便于排查。
  • 检查寄存器地址偏移（0-based vs 1-based）。
  • 检查字节序（Big-Endian vs Little-Endian）。

五、性能优化：从“能跑”到“跑得好”

1. 批量读取（Batching）

不要一个寄存器一个寄存器地读。

• 优化：一次请求读取连续多个寄存器（如一次读 10 个）。
• 效果：减少 TCP 包数量，降低网络延迟。

2. 缓存机制

• 静态缓存：设备模型、寄存器配置缓存到 Redis，减少 DB 查询。
• 动态缓存：最近一次有效值缓存，设备离线时返回缓存值（需标注质量戳）。

3. 分级采集

• 实时数据：高频采集（5~30s），用于监控和告警。
• 历史数据：低频采集（5~15min），用于趋势分析。
• 配置数据：按需采集（设备重启或配置变更时）。

六、对接 SNMP 的特殊实践

如果对接网管系统（NMS），流程有所不同：

1. MIB 加载

• 向厂商索要 MIB 文件（.mib）。
• 使用 snmptranslate 工具编译 MIB，确认 OID 树。

2. 数据采集

• Get/GetNext：轮询温湿度 OID。
• Walk：遍历设备子树，自动发现测点。

3. Trap 接收

• 平台开启 Trap 接收服务（UDP 162）。
• 解析 Trap PDU，提取 sysUpTime、enterprise 和变量绑定列表。
• 关键：根据 agent-addr 或 enterprise OID 定位设备。

七、二次开发接口设计（API）

为前端或其他系统提供友好的接口，屏蔽底层协议复杂性。

1. RESTful API 示例

GET /api/v1/devices/TH-20-031/real-time
Response:
{
  "code": 200,
  "data": {
    "temp": 25.6,
    "humi": 53.2,
    "status": "NORMAL",
    "update_time": "2024-01-01T10:00:00Z",
    "quality": "GOOD"
  }
}

2. WebSocket 实时推送

// 前端订阅
ws.subscribe('/topic/env/TH-20-031', (data) => {
  updateDashboard(data);
});

3. MQTT 接口（网关模式）

Topic: devices/TH-20-031/telemetry
Payload:
{
  "ts": 1700000000,
  "values": {
    "temp": 25.6,
    "humi": 53.2
  }
}

八、调试与排错工具箱

1. 网络层：ping (连通性), telnet ip 502 (端口开放), tcpdump (抓包)。
2. 协议层：
   • Modbus：Modbus Poll (Windows), mbpoll (Linux CLI), pymodbus (Python)。
   • SNMP：snmpwalk, snmptrapd。
3. 日志：
   • 记录每次请求的 IP、功能码、寄存器地址、原始报文。
   • 记录解析后的数值和质量戳。

九、小结

TCP/IP 温湿度传感器的软件平台对接，本质是“协议解析 + 数据治理 + 异常容错”的综合工程。

二次开发 Checklist：

• [ ] 确定协议类型，获取官方协议文档；
• [ ] 设计设备模型与时序数据模型；
• [ ] 实现连接池与长连接管理；
• [ ] 实现数据解析（缩放、字节序、符号位）；
• [ ] 实现异常重试与质量戳机制；
• [ ] 优化性能（批量读取、缓存）；
• [ ] 提供 RESTful/WebSocket 接口；
• [ ] 建立日志与监控体系。

💡 核心心法：把复杂的协议细节封装在底层，把干净的数据模型暴露给上层。​ 这样，当未来更换传感器品牌或协议时，上层业务代码无需修改。
