近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次场景比常规机房更复杂：某金融数据中心生产网按等保三级做了强隔离，分为生产业务网、运维管理网、工控采集网三个安全域，108个网口温湿度变送器部署在工控采集网，但环境监测平台部署在运维管理网，两端物理隔离，不能直接互通。同时安全审计要求"采集设备不可被生产网反向访问、采集流量不得跨域透传裸协议"。从方案评审到上线跑了近一个月，这篇把隔离架构、网闸策略、身份鉴权、防横向渗透的完整做法拆开讲。

一、现场网络分区与约束

安全基线要求（来自等保三级+行内规范）

1. 工控采集网禁止直连互联网，禁止DHCP，全静态IP
2. 网口温湿度变送器不支持账号体系，需做设备指纹绑定
3. Modbus TCP端口（502）不允许跨域直通，必须经应用层代理
4. 管理网到采集网仅允许单向数据拉取，反向连接一律丢弃
5. 所有采集流量需可审计、可溯源到设备IP+端口+事务ID
6. 单台传感器被攻破后，攻击面不能扩散到生产网或其他机柜

二、错误方案与翻车回顾

第一版设想（被安全评审打回）

工控采集网 192.168.80.x  ←→  路由器做NAT  ←→  运维管理网
所有变送器开502端口，平台直接Modbus TCP轮询

被打回理由：

• NAT穿透等于把Modbus协议原样暴露到管理网，违反"裸协议不得跨域"
• 变送器无认证，任意主机扫到502端口即可读寄存器，存在伪造数据风险
• 一旦管理网某台主机失陷，可反向探测整个采集网，横向移动路径清晰

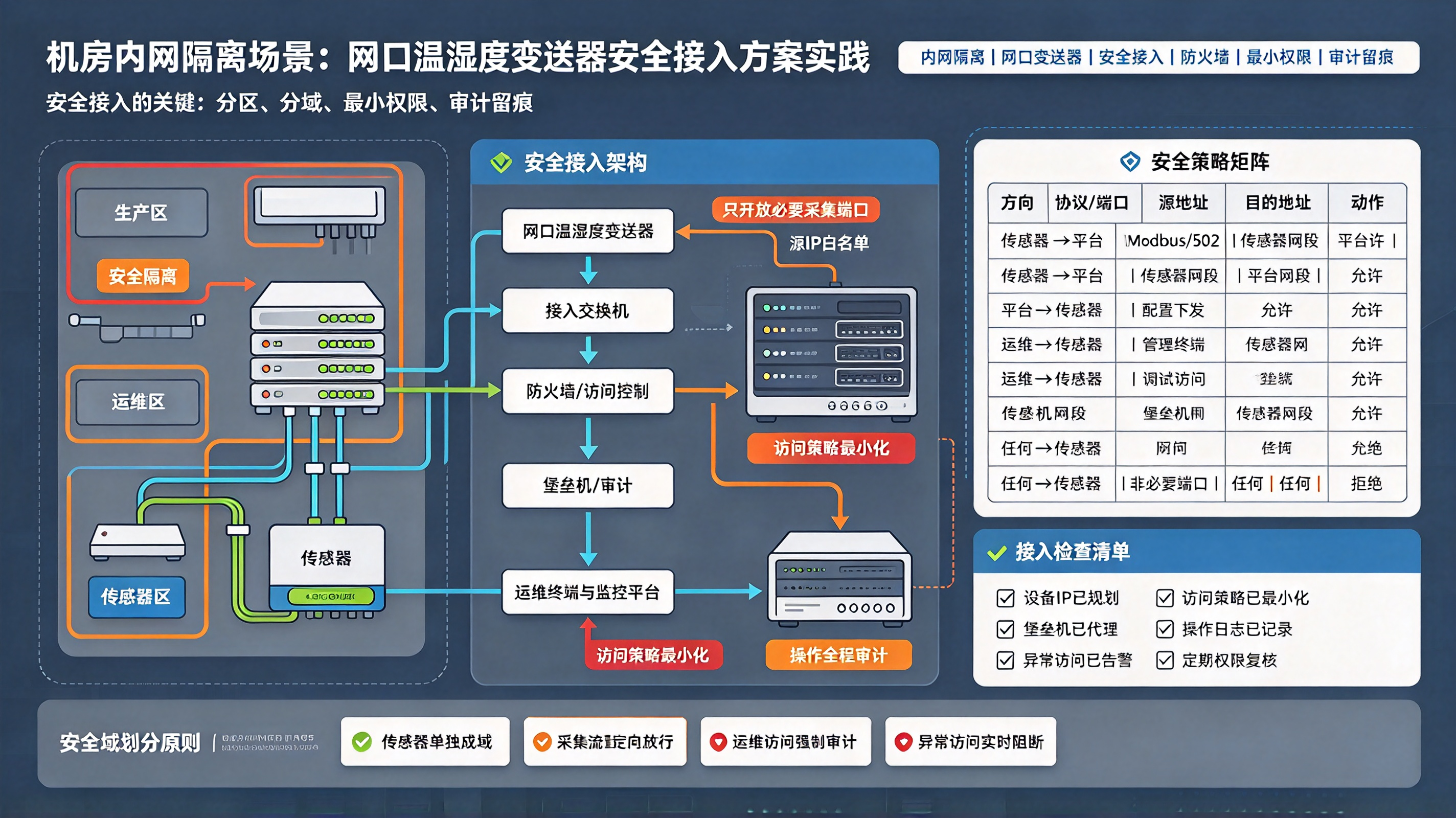

三、最终安全接入架构

3.1 三层隔离架构

┌─────────────────────────────────────────────┐
│              运维管理网 172.16.x.x            │
│   环境监测平台 │ 审计日志系统 │ 堡垒机         │
└───────────────────┬─────────────────────────┘
                    │ 仅允许应用层HTTP/HTTPS代理
                    │ (非502端口，白名单源IP)
          ┌─────────▼─────────┐
          │   工业网闸(正向)    │  ← 单向光闸，物理层单向
          │  协议剥离+重封装    │
          └─────────┬─────────┘
                    │ 仅出采集数据JSON，不出Modbus
┌───────────────────▼─────────────────────────┐
│            工控采集网 192.168.80.0/24          │
│  108个RJ45温湿度变送器 │ 3台边缘采集网关        │
│  纯二层隔离 │ 无默认网关 │ ACL全封闭            │
└──────────────────────────────────────────────┘

3.2 核心组件分工

四、关键安全设计细节

4.1 设备指纹绑定（解决变送器无账号问题）

工控采集网内，每个变送器做三元组固化：

IP地址      192.168.80.11
MAC地址     00:1A:2B:xx:xx:11
设备序列号  SHHB-TH-RJ45-2025-0087

边缘网关启动时做校验：

• IP与MAC不符 → 拒绝轮询，标记"仿冒风险"
• MAC与序列号不匹配台账 → 写入审计告警
• 新MAC出现 → 阻断并通知安全运营

💡 相当于给"无脑Modbus设备"套了一层零信任身份层。

4.2 协议剥离：Modbus不出采集网

传统做法是跨网透传502端口，这里改成：

采集网内：网关 ↔ 变送器 走原生Modbus TCP（502）
网闸出口：网关把每帧结果转成结构化JSON
          {
            "dev_sn": "SHHB-TH-RJ45-2025-0087",
            "ip": "192.168.80.11",
            "temp": 22.35,
            "rh": 51.2,
            "ts": 1736401200000,
            "q": 1
          }
管理网侧：平台只看到HTTPS REST接口，看不到任何Modbus帧

效果：即使管理网被渗透，攻击者也无法触碰502端口，无法伪造传感器原始协议。

4.3 单向网闸策略

4.4 平台反向控制怎么处理

恒温恒湿机需要平台下发改设定值，但管理网不能直连采集网设备。

解法：采用"指令落盘+网闸反向摆渡（人工审批型）"机制

平台生成指令文件 → 落审计区 → 安全员审批 → 反向网闸(离线摆渡)
→ 采集网网关解析 → 下发给一体机

普通数据走正向光闸秒级，控制指令走审批摆渡，满足等保"高安全域向低安全域写操作需审计可控"。

4.5 VLAN + ACL 双重收紧

工控采集网内部再切3个VLAN：

• VLAN 80：机柜前出风面传感器（36个）
• VLAN 81：机柜后出风面传感器（36个）
• VLAN 82：冷通道顶部+地板下（36个）

交换机ACL规则示例：

permit tcp host 192.168.80.1 host 192.168.80.11 eq 502   // 网关到传感器
deny ip any any                                          // 其余全禁

同VLAN内传感器之间也禁止互访，防横向探测。

五、踩坑实录

坑1：网闸JSON吞吐瓶颈

现象：108个点10s一轮，正向网闸初期丢包率2.3%，平台数据缺帧。

原因：每点单独打一个JSON包过网闸，每秒10+小包，网闸应用层上下文切换打满。

解法：

• 边缘网关做批量打包，每1s合并一次，单包含100+点数据
• 单包上限控制在8KB内，避免分片
• 启用网闸批量模式后，丢包率降至0.002%

坑2：变送器MAC漂移触发误告警

现象：运维换了一台故障传感器，新设备配同IP，平台狂报"仿冒风险"。

原因：台账更新滞后，新设备序列号未录入指纹库。

解法：

• 建立CMDB联动流程，资产入库即写指纹库
• 替换设备走"下线-登记-上线"三步审批
• 临时豁免窗口仅开放15min

坑3：网闸时间不同步导致审计错位

现象：安全审计系统发现采集时间戳和管理网日志差8s，溯源时对不上。

原因：工控采集网禁止连外网NTP，网闸两侧时钟各自漂移。

解法：

• 管理网NTP服务器作为主源
• 网闸内置时钟同步模块，每日校准
• 采集网网关通过网闸回传通道同步管理网时间（仅时间报文，非数据流）

坑4：扫描器误扫采集网

现象：安全团队漏洞扫描器默认扫到管理网同段，误配置扫进172.16网段后尝试路由到192.168.80.0，全部超时但产生大量日志。

解法：

• 扫描器加白名单黑名单策略，禁止目标含工控网段
• 交换机端口开启storm-control
• 审计系统对"管理网主动访问采集网"行为做红色告警

坑5：HTTPS证书轮换导致代理中断

现象：管理网代理服务用内部CA签的证书，年度轮换后平台连不上。

解法：

• CA根证书预置到平台信任库
• 代理服务支持双证书热加载（新旧并存7天）
• 证书到期前30天自动工单提醒

六、上线后安全与运行指标

七、与常规机房方案的对比

八、关键经验

1. 工控采集网的安全核心不是防火墙规则，是"协议不出域"，Modbus这种无认证协议一旦跨域就是敞开口子。
2. 给无账号的变送器做IP+MAC+序列号三元指纹，是低成本零信任落地方式。
3. 正向光闸做数据上行、审批摆渡做控制下行，把"读"和"写"按安全等级拆开，比双向防火墙更干净。
4. 采集网内还要再分VLAN+同段互禁，别以为隔了网闸就万事大吉，内部横向也要堵。
5. 时间同步、证书轮换、CMDB联动这些"运维小事"，在内网隔离场景会变成审计合规的硬伤，必须前置设计。
6. 等保三级不是加几台防火墙就行，是要把数据流向画成物理单向图，再倒推每个组件的职责。
