近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次是某市档案馆新馆一期项目，3层库房区共1800㎡，部署四合一恒湿消毒净化一体机18台、以太网温湿度变送器54个、门禁/水浸/烟感/人体红外若干，统一接入智慧档案八防平台。从方案设计、设备选型、布线施工、联调上线到三个月试运行，全程跟了下来。这篇不是产品介绍，是实施层面的完整笔记——哪些设计在图纸上好看落地就翻车，哪些"想当然"在现场被啪啪打脸，以及最终跑稳的架构长什么样。

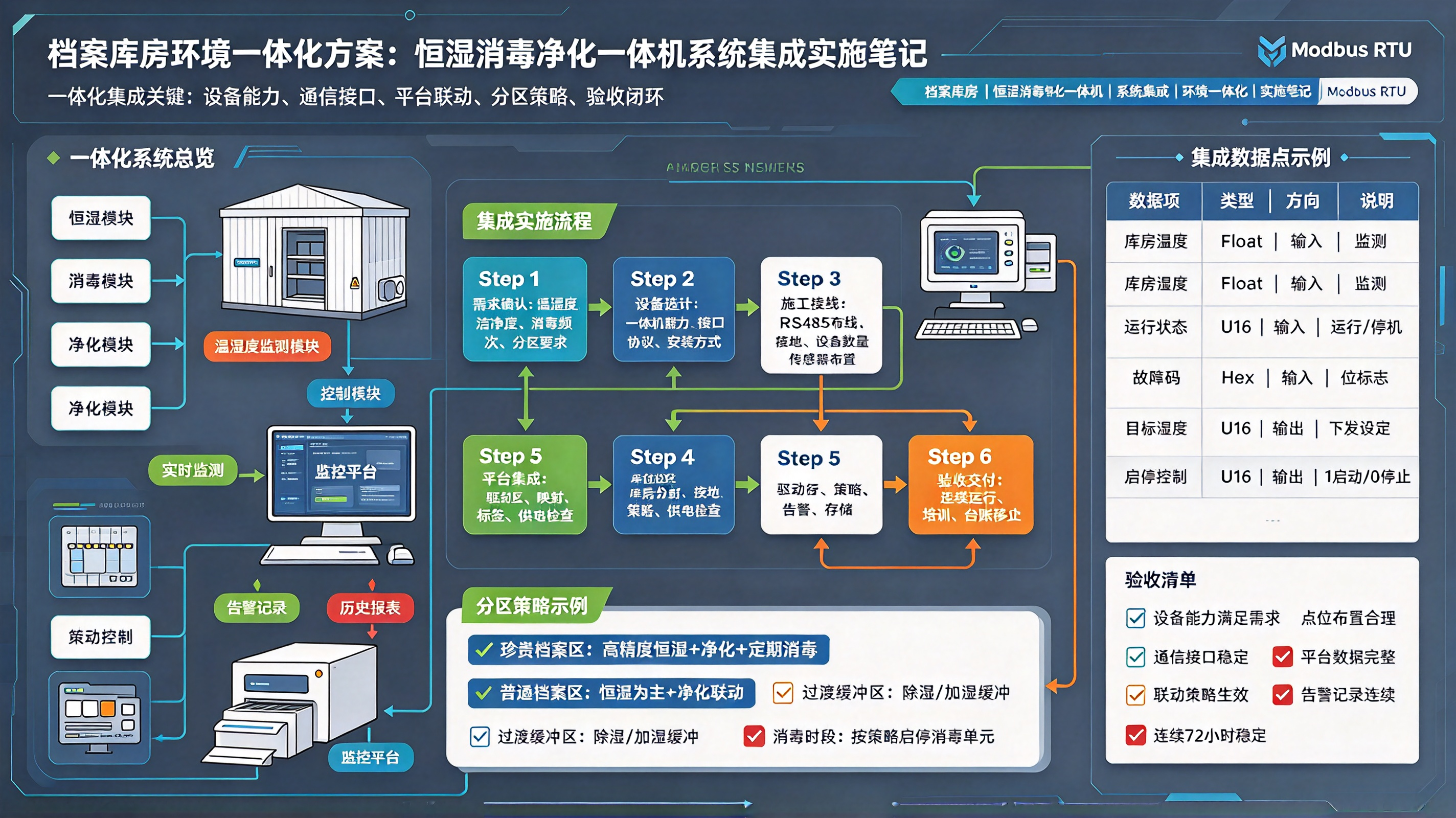

一、项目基线

二、方案设计阶段的决策与翻车

2.1 一体机选型：四合一还是分体？

决策依据：档案馆库房空间有限，分体方案每台设备需独立走管/排水/供电，18台分体就是72台设备，布线量翻倍。四合一虽然单点故障影响面大，但通过N+1冗余（6个库房配7台覆盖能力）和模块化维护窗口解决。

翻车预警：图纸上写"N+1冗余"，实际施工时发现第7台没预留安装位——设计院给的平面图标了6个机位，第7台是后来加的。最后挂在库房入口通道，风管加长4米，风量衰减约8%。教训：冗余设备在设计阶段就要占机位，不能"后期找地方塞"。

2.2 网络架构：三网隔离还是合一？

等保三级要求管理网、设备网、安防网物理隔离。但实际落地：

设计图纸：
  管理网（平台/PC）──独立交换机──独立光纤
  设备网（一体机/传感器）──独立交换机──独立光纤
  安防网（门禁/水浸/烟感）──独立交换机──独立光纤

现场实际：
  管理网：独立 ✅
  设备网：独立 ✅
  安防网：门禁走设备网（厂商设备只支持单网口）⚠️

翻车点：门禁控制器厂商宣称"支持网络隔离"，实际是单网口+VLAN tagging，不是真正的双网口物理隔离。等保测评时这一项被扣了分。

解法：在门禁控制器前加工业协议隔离网关（单网口→双网口），将门禁数据从设备网剥离到安防网。额外增加4台网关设备+2天工时。

2.3 供电方案：UPS覆盖范围

翻车点：UPS容量按"设备铭牌功率×1.2"算，没考虑一体机压缩机启动电流冲击（5~7倍额定电流）。实际带载测试时UPS逆变过载保护跳了两次。

解法：

• 一体机错峰启动（网关控制，间隔30s逐台上电）
• UPS增容从20kVA→30kVA
• 压缩机启动方式改为软启动（部分机型支持，需固件开启）

三、布线施工：图纸和现场永远对不上

3.1 RS485总线施工

18台一体机分3条RS485总线（每总线6台），走金属线槽。

3.2 以太网传感器布线

54台SNMP温湿度变送器，PoE供电，走6条接入交换机上联。

翻车点1：PoE预算。每台传感器3W，54台=162W。接入交换机标称PoE功率370W，看起来够。但交换机本身功耗约40W，加上4台IPC（每路7W），实际可用PoE约300W。54台全开没问题，但预留扩容空间不足。

翻车点2：水晶头。施工队用非屏蔽水晶头+非屏蔽线，机房强电干扰导致SNMP丢包。后期全部换成屏蔽水晶头+CAT6A屏蔽线，重打54个头。

翻车点3：安装高度。设计图纸标注"距地1.5m"，但库房有移动密集架，1.5m正好被架体挡住气流。实际调整为2.2m（密集架顶部以上）和0.3m（底部进风面）各一个点位。

3.3 辅材与细节

四、联调阶段：软件层面的坑

4.1 一体机Modbus RTU对接

18台机器固件版本横跨3个批次：

解法：边缘网关按序列号前缀识别批次，加载不同协议模板。C批次额外加解锁步骤：

async def write_setpoint(device, register, value):
    if device.batch == 'C':
        # 先解锁
        await modbus_write(device, addr=0x0030, value=0x55AA, func=0x10)
        await asyncio.sleep(0.2)
    # 写设定值
    await modbus_write(device, addr=register, value=value, func=device.write_func)
    # 回读校验
    readback = await modbus_read(device, addr=register)
    if readback != value:
        raise WriteVerifyFailed(f"{device.id}: wrote {value}, got {readback}")

4.2 SNMP传感器批量接入

54台传感器分6个VLAN，每VLAN 9台。平台用异步SNMP轮询：

问题：VLAN 4的9台中有3台响应时间偶尔飙到2s以上，导致该VLAN轮询周期从30s拖到45s。

排查：这3台是固件v1.2（最老批次），处理SNMP请求时CPU占用高。厂家确认该版本有bug，升级到v1.5后恢复正常。但升级需要逐台串口连接——没有远程升级通道。

现场处理：花半天时间逐台串口升级，期间该库房环境数据缺失约4小时。教训：设备选型时要确认固件可远程升级，否则后期维护成本极高。

4.3 八防联动逻辑调试

平台联动规则（简化版）：

优先级1（安全）：
  烟感报警 → 停新风/恒氧 → 平台弹视频 → 消防主机主导
  水浸报警 → 停加湿 → 关水阀 → 推工单
  门禁异常/非法闯入 → 平台弹视频+声光告警

优先级2（环境硬约束）：
  湿度>60% → 除湿开，加湿锁，持续30min不回落→告警升级
  湿度<45% → 加湿开，除湿锁
  CO₂>1000ppm → 恒氧提频
  臭氧>0.08ppm → 停臭氧+强排风
  UV运行+门开 → 立即停UV

优先级3（舒适/节能）：
  温度>22℃ → 自然通风优先（开新风）
  温度<18℃ → 减少新风量保温度
  非工作时间 → 放宽湿度带到40~65%RH

翻车点：优先级2和优先级3打架。非工作时间湿度到58%，系统判断"接近上限"启动除湿，但除湿机运行导致温度下降，温度低于18℃又触发"减少新风"——新风关了除湿产生的热量散不出去，库房温度进一步下降。恶性循环。

解法：引入模式仲裁器，同一时间只允许一种主动控制模式：

class ModeArbiter:
    def decide(self, sensors, time_window, occupancy):
        # 安全模式最高优先级
        if self.safety_triggered(sensors):
            return Mode.SAFETY

        # 有人时段：恒湿优先
        if occupancy:
            if sensors.humidity > 60 or sensors.humidity < 45:
                return Mode.CONSTANT_HUMIDITY
            elif sensors.co2 > 1000:
                return Mode.FRESH_AIR
            else:
                return Mode.AUTO

        # 无人时段：消毒/节能模式
        else:
            if time_window.is_disinfect_slot():
                return Mode.DISINFECT
            else:
                return Mode.ENERGY_SAVING

五、试运行三个月：数据说话

5.1 环境达标率

湿度达标率前两周偏低的原因：一体机PID参数出厂默认值不适合档案库房（偏激进），导致湿度在设定值附近来回震荡。后期调整了回差（死区从±2%RH改为±3%RH）和积分时间，震荡消除。

5.2 系统可用性

5.3 运维工作量

六、实施全流程检查清单

设计阶段

□ 确认库房面积、层高、密集架布局
□ 计算热湿负荷（人员+设备+围护结构）
□ 一体机选型（含N+1冗余，冗余机占机位）
□ 网络架构规划（三网隔离，确认设备网口数量）
□ UPS容量核算（含启动冲击电流，建议×2余量）
□ 布线路径规划（强弱电分离、RS485手拉手）
□ 确认设备固件可远程升级
□ 联动逻辑设计（优先级、回滞带、模式仲裁）
□ 等保合规要求对齐

施工阶段

□ RS485总线：终端电阻、屏蔽单端接地、分支≤1m
□ 以太网：屏蔽线+屏蔽水晶头、PoE预算核算
□ 供电：错峰启动方案、软启动确认
□ 安装位置：避开直吹/热源/遮挡
□ 接地：机柜接地电阻≤4Ω
□ 线标：UV刻字热缩管（不用纸质标签）
□ 水管路：U型弯防水
□ 冗余设备机位预留

联调阶段

□ 单机Modbus通断+点表核对
□ 按固件版本分流协议模板
□ SNMP可达性+OID验证
□ 写操作回读校验（100%覆盖）
□ 联动逻辑测试（含优先级打架场景）
□ 断网测试（边缘自治≥30min）
□ 安全联锁测试（门开→UV停、臭氧超→排风）
□ 全系统72h连续运行

试运行阶段

□ 环境参数达标率统计（按DA/T 42-2022）
□ PID参数微调（消除震荡）
□ 告警阈值调优（消除误报）
□ 运维SOP编写
□ 操作培训（档案馆管理员）
□ 验收文档交付

七、关键经验

1. 设计阶段多花一周，施工阶段省三周。冗余机位、走线路径、供电容量这些在图纸上改很容易，现场改就是拆墙凿地。
2. 固件版本碎片化是集成项目最大的隐性成本。18台机器3个批次，协议细节差异导致网关要维护3套模板。采购时尽量锁定同批次。
3. RS485总线施工"通了"不等于"稳了"。终端电阻、屏蔽接地、分支长度这些细节，调试阶段才会暴露。
4. 联动逻辑不要只画"如果A就B"，要考虑优先级冲突、模式仲裁、回滞防抖。最简单的"湿度高开除湿"在真实环境里会和温度控制打架。
5. 安全联锁必须硬件+软件双保险。平台软件联锁是主路径，但门禁硬接点、急停按钮是最后一道防线，不能省。
6. 试运行前两周的数据不要当验收依据。设备需要磨合（滤网积尘、PID自整定、传感器稳定），通常第3~4周才进入稳态。
7. 档案馆项目最大的风险不是技术，是合规。DA/T 42-2022、等保三级、数据留存年限，这些在方案阶段就要对齐，别等验收时被打回。
