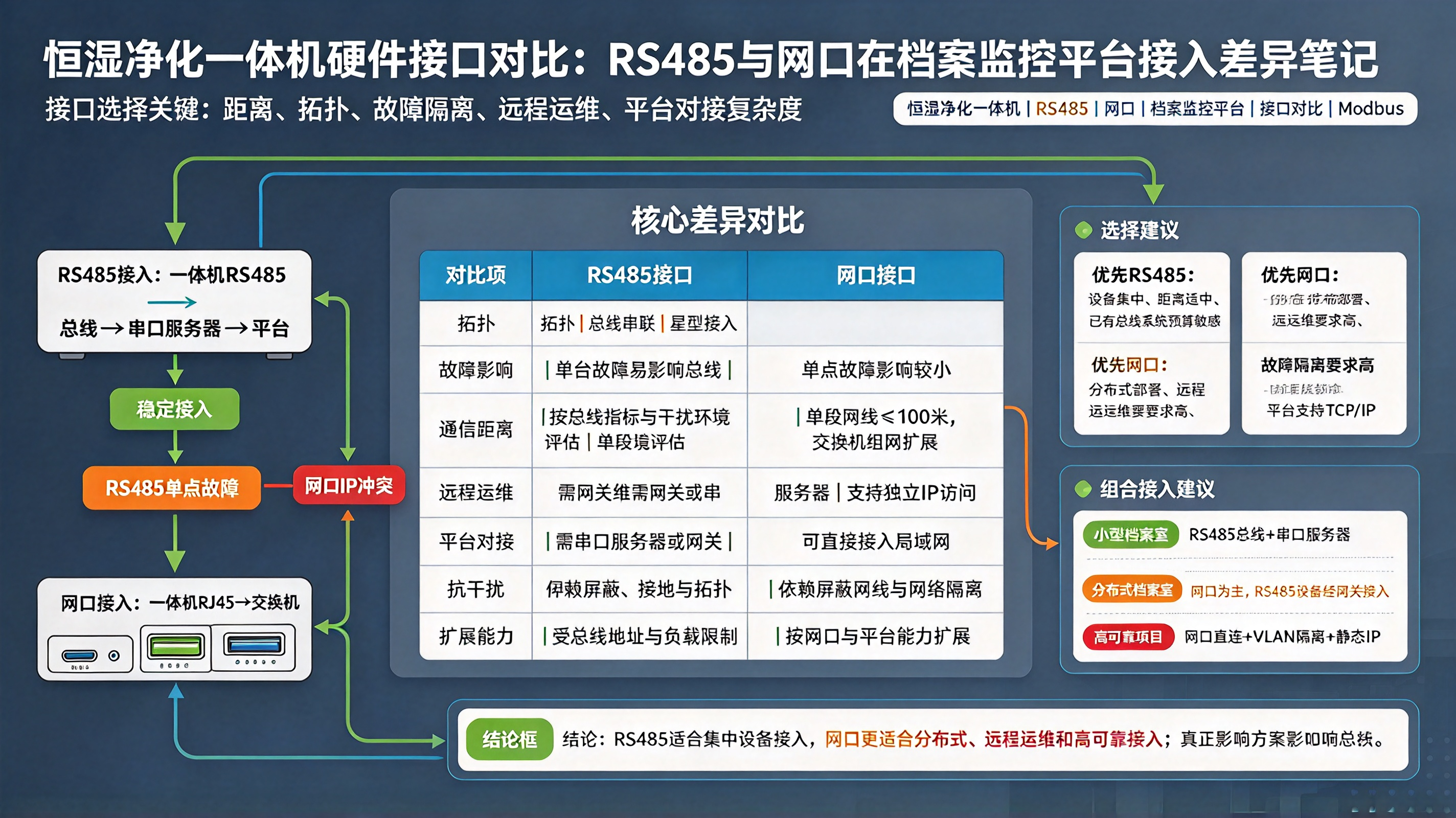

恒湿净化一体机硬件接口对比：RS485与网口在档案监控平台接入差异笔记

恒湿净化一体机硬件接口对比：RS485与网口在档案监控平台接入差异笔记

物联网 · 盛世宏博 · 接口对比 · RS485 · 以太网 · 档案监控平台

关键词：恒湿净化一体机、RS485、以太网口、硬件接口对比、档案监控平台、接入差异、Modbus RTU、Modbus TCP 标签：#物联网 #Modbus #RS485 #TCP/IP #POE供电 #腾讯云 #Wireshark #Python #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、为什么需要对比

在档案库房环境监控项目中，恒湿净化一体机的硬件接口选型直接决定了系统架构、施工成本、运维复杂度、扩展能力。实际项目中经常面临这样的决策：

• 甲方要求"一步到位上以太网"，但预算只够买RS485机型
• 老库房改造，原有布线只有弱电桥架，没有网络点位
• 新建库房，综合布线一步到位，但设备选型时又纠结"网口到底值不值"

本文基于多个档案库房项目的实际落地经验，从物理层、协议层、平台接入、施工部署、运维排障五个维度，系统对比RS485与网口两种硬件接口在档案监控平台接入中的差异。

二、物理层差异

档案库房场景的特殊性：

• 库房内无强电干扰（没有变频器、大功率电机），RS485的电磁环境非常干净
• 库房面积通常100~300㎡，设备间距20~80米，RS485的1200米上限完全够用
• 部分老旧档案库房无综合布线，新增网线需走明管，施工难度大、成本高

三、协议层差异

关键差异解读：

RS485的"半双工"意味着：
  同一时刻总线上只能有一台设备说话
  平台必须"问一个、等一个、再问下一个"
  32台设备轮询一圈 ≈ 32 × (请求8字节 + 响应12字节) / 9600bps ≈ 50~80ms
  加上帧间隔和超时 → 实际全量扫描约1~3秒

以太网的"全双工"意味着：
  理论上可以同时和32台设备通信
  但实际Modbus TCP仍是主从模式（平台问、设备答）
  并发扫描32台 ≈ 同时发32个TCP请求 → 总耗时≈单台响应时间（10~50ms）
  但并发数受平台线程/连接池限制

四、平台接入架构差异

4.1 RS485接入架构

┌─────────────────────────────────────────────┐
│           档案监控平台                       │
│  ┌─────────────────────────────────────┐   │
│  │  Modbus RTU驱动 / 串口服务器网关    │   │
│  └──────────────┬──────────────────────┘   │
└─────────────────┼───────────────────────────┘
                  │ TCP（串口服务器透明传输）
        ┌─────────┴─────────┐
        │   串口服务器        │
        │  (4口/8口工业级)   │
        └─────────┬─────────┘
                  │ RS485（手拉手）
    ┌─────────────┼─────────────┐
    ▼             ▼             ▼
 [一体机-01]   [一体机-02]   [一体机-03] ...

特点：

• 平台通过TCP连接串口服务器，串口服务器将TCP数据转为RS485电平
• 平台侧看到的仍是"串口设备"，需自行管理轮询时序
• 或串口服务器内置Modbus TCP→RTU网关，平台直接发Modbus TCP

4.2 网口接入架构

┌─────────────────────────────────────────────┐
│           档案监控平台                       │
│  ┌─────────────────────────────────────┐   │
│  │  Modbus TCP驱动 / SNMP驱动         │   │
│  └──────────────┬──────────────────────┘   │
└─────────────────┼───────────────────────────┘
                  │ TCP/IP
        ┌─────────┴─────────┐
        │   POE交换机        │
        └─────────┬─────────┘
                  │ 以太网（每根独立）
    ┌─────────────┼─────────────┐
    ▼             ▼             ▼
 [一体机-01]   [一体机-02]   [一体机-03] ...
  (IP: .11)    (IP: .12)    (IP: .13)

特点：

• 每台设备有独立IP，平台直接TCP连接
• 可并发采集，响应快
• 支持SNMP、HTTP API等多种协议（高端机型）
• 设备可直接接入企业网络，支持远程运维

五、施工部署对比

档案库房典型场景：

场景A：新建档案馆（有综合布线）
  → 网口方案优先，布线一步到位，后期扩展方便

场景B：老旧档案室改造（无网络）
  → RS485方案优先，只需布2芯屏蔽线，施工量小

场景C：混合场景（部分有网、部分无网）
  → 有网区域用网口，无网区域用RS485，平台统一接入

六、运维排障对比

6.1 RS485常见故障与排查

6.2 网口常见故障与排查

排障效率对比：

RS485：故障定位慢（总线型，一个节点影响整条链），但修复快（接线问题居多）
网口：故障定位快（星型，单点故障不影响其他），但修复可能慢（需换交换机端口/重打线）

七、成本对比（以14台设备为例）

结论：14台规模下，网口方案总成本约为RS485方案的2倍。设备数量越多，差价越大。

八、选型决策矩阵

决策口诀：

小库房、少设备、老改造 → RS485 大项目、多设备、新布线 → 网口 混合场景 → 串口服务器做桥梁，平台统一接入

九、典型坑

1. 以为网口一定比RS485好：网口设备贵、交换机故障影响面大、IP管理复杂。RS485在档案库房这种"设备少、距离近、无干扰"的场景下反而更省心。
2. RS485不规划地址：上电后32台全默认地址1，总线瘫痪。解决：上电前逐台改址。
3. 网口设备IP管理混乱：DHCP分配导致IP漂移，平台找不到设备。解决：静态IP+DHCP排除段。
4. 忽略串口服务器单点故障：一台串口服务器挂了，8台设备全失联。解决：分多条总线、冗余串口服务器。
5. 两种接口混用不统一：RS485设备走串口服务器，网口设备直连交换机，平台要维护两套驱动。解决：统一数据模型，底层适配不同接口。
6. POE交换机功率算错：24口全POE但总功率只够12台。解决：按80%预算选型。
7. RS485终端电阻全接：每台都接120Ω，阻抗失配。解决：只在首尾接。
8. 网口设备不支持TCP长连接：平台用长连接，设备每30秒断一次。解决：改用短连接或确认设备支持KeepAlive。

十、小结

RS485和网口不是"落后与先进"的关系，而是两种适合不同场景的接口。在档案库房环境监控项目中：

• RS485​ 适合：设备少（≤16台）、距离近（≤200米）、预算有限、无综合布线的场景。优势是成本低、施工简单、协议统一。
• 网口​ 适合：设备多（>16台）、跨楼层、有综合布线、需要远程运维的场景。优势是并发采集、POE供电、协议丰富。

实际项目中，两种接口可以共存：网口设备直连平台，RS485设备通过串口服务器转TCP后接入，平台侧统一数据模型。选型时不必纠结"非此即彼"，而是根据每个库房的具体情况选择最合适的接口，最终在平台层实现统一管理。
