ABAQUS有限元分析在台式电脑机箱结构仿真分析中的应用

随着计算机工业快速发展，全球已进入 PC 广泛普及的阶段，行业市场竞争日趋激烈。企业需要持续优化方案，在保障产品质量与可靠性的前提下压缩成本、缩短产品开发周期。传统 “设计→试制→试验→修改→再试制→再试验” 迭代开发模式，耗费周期长、试产成本高，难以适配当下产品快速迭代的需求。借助 CAE 仿真技术，可在产品设计阶段模拟机箱在冲击、振动工况下的力学响应，提前识别结构潜在风险，输出优化方案，以此减少实物试制次数，实现降本增效。

有限元仿真工具能够处理从基础线性分析到复杂非线性力学问题，可很好适配台式电脑机箱各类结构仿真需求。下文将介绍有限元仿真技术在机箱结构分析中的几项典型应用场景。

机箱冲击模拟

机箱在研发到量产阶段，需要经过多轮冲击测试验证结构强度。在设计前期开展冲击仿真，能够提前识别结构缺陷并完成优化，减少手板制作与实物测试的工作量，节约项目开发时间与成本。

冲击试验介绍

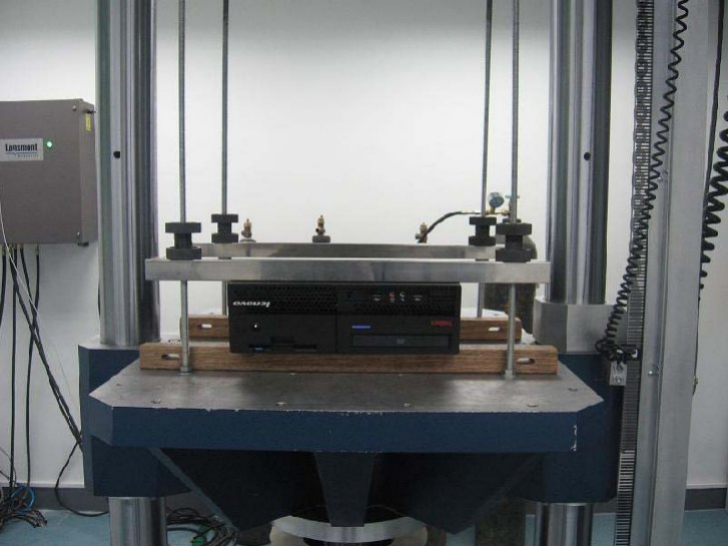

机箱冲击试验依靠冲击试验设备，让机箱整体承受瞬时冲击载荷，检验结构抗冲击性能。可根据测试规范选用对应的冲击波形，设定冲击加速度与持续时间。机箱产品一般需要完成六个方向的冲击测试，复现真实使用场景，验证结构抗冲击能力。

图 1 机箱冲击试验图

冲击模拟分析

非线性动力学求解模块适合求解冲击、接触、材料塑性变形等高度非线性瞬时工况，可用于机箱冲击过程仿真。

仿真流程：首先完成机箱各零部件网格划分，将网格模型按零件导入仿真软件完成装配；开展前处理工作，包含材料参数定义、分析步设置、接触关系与边界条件构建。将材料属性赋予机箱各零部件；选择显式动力学分析类型，定义冲击时长；使用通用接触算法定义部件之间的接触行为。

依据机箱零部件之间的装配约束关系建立对应约束类型，参照实物冲击试验工况施加边界条件。全部设置完成后，提交模型进行求解计算。

冲击分析案例

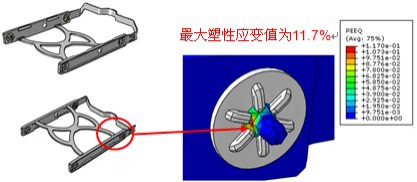

对某型号机箱开展冲击仿真，计算结果表明，硬盘带来的冲击惯性效应会造成硬盘架受力偏大，塑料固定件根部出现较大变形。

图 3 机箱硬盘架冲击应变云图

针对塑料固定件根部强度不足问题，通过更换材料、优化塑料件结构，提升了该位置结构强度。

机箱振动模拟

机箱内部主要振动来源为硬盘，硬盘工作激励频率约 120Hz。机箱结构设计需要尽量避开该频率区间，防止共振。在设计阶段开展振动仿真，可以预判整机振动特性，提前优化结构方案。

机箱模态分析

模态是机械结构的固有振动属性，每阶模态对应固定的固有频率、阻尼比与振型。模态分析可以提取结构模态参数。对机箱整机开展模态分析，获取各阶固有频率，重点考察 120Hz 附近频段的模态特性，评估结构共振风险。可采用线性摄动频率分析模块完成机箱模态计算。

模态分析完成后，还可进一步开展频率响应分析，评估各零部件在振源激励下的振动响应水平。

模态分析案例

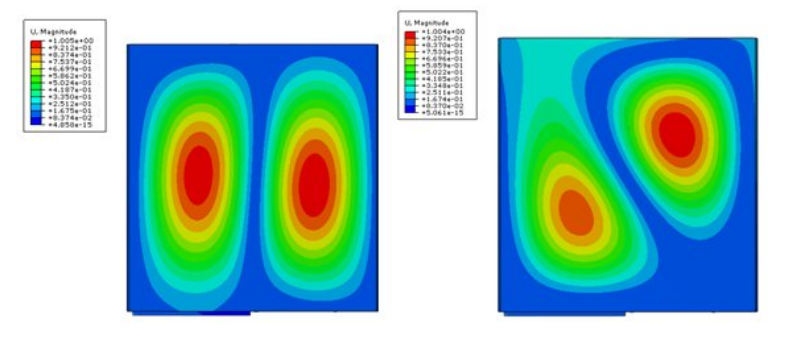

仿真结果显示，结构在 119.03Hz 与 121.56Hz 存在明显响应，机箱顶板振动幅值最大，存在共振风险。通过结构优化提升顶板刚度后，整机固有频率发生偏移，成功避开 120Hz 激励频段。 （119.03Hz 工况 / 121.56Hz 工况）

机箱静力学分析

静力学分析用于评估机箱部件在静态载荷作用下的应力与变形，为结构设计提供参考，也是机箱 CAE 仿真里常用分析类型，可使用通用静态分析模块开展计算。

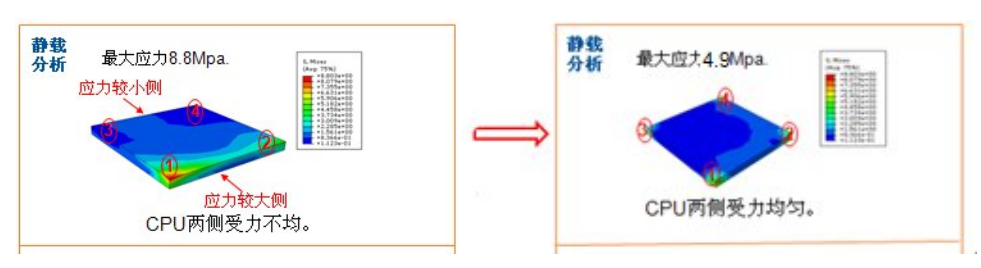

图 5 是对某款机箱进行静力学分析之后的结果，仿真结果显示，CPU 安装位置两侧受力不均衡，一侧应变超出指标要求。根源是结构设计导致两侧弹簧预紧力不一致，造成载荷分布不均。优化结构方案并重新仿真，CPU 两侧载荷趋于均衡，CPU 底座位置应变显著下降，问题得到解决。

图 5 某款机箱静力学分析结果
