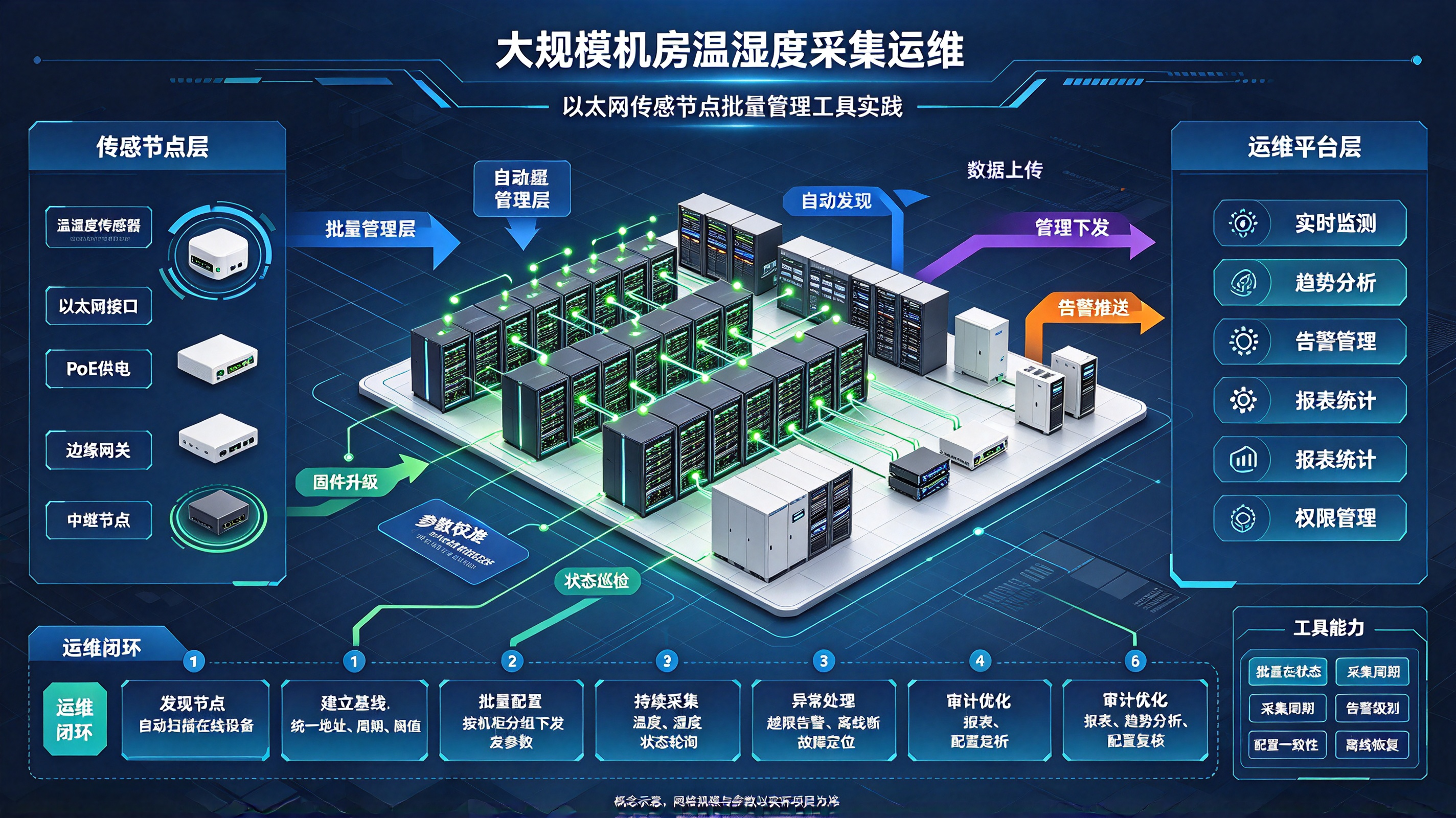

大规模机房温湿度采集运维：以太网传感节点批量管理工具实践

大规模机房温湿度采集运维：以太网传感节点批量管理工具实践

物联网 · 盛世宏博 · 大规模机房 · 以太网温湿度节点 · 批量管理 · 运维工具链

关键词：以太网温湿度传感器、Modbus TCP、SNMPv3、节点资产管理、批量配置、健康检查、配置漂移、边缘网关、端口-MAC-IP绑定、运维自动化 标签：#物联网 #Modbus #TCP/IP #POE供电 #腾讯云 #Python #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、规模上来后，痛点从“读不到数”变成“管不过来”

单机房 8~16 台传感器，Excel + Ping + Modbus Poll 能扛。

当机房跨楼层、跨园区、节点到 200~400 台时，真正消耗人力的不是采集，而是：

• IP/MAC/端口/位置对不上，换一台设备查半天
• 两批固件寄存器偏移不同，平台解析串味
• 现场有人改了采样周期/Unit ID/阈值，平台不知道
• 交换机端口被私接，传感器被仿冒
• 离线设备分不清是“网断了 / 设备死了 / 平台配置错了”
• 扩容时新节点没进台账，成了“幽灵测点”

大规模机房温湿度运维的本质：把“设备”当成可版本化、可巡检、可回滚的资产，而不是一个个会返回温度的IP。

二、节点管理模型：先有资产，再有采集

2.1 黄金台账字段（必须入库，不是Excel摆设）

2.2 节点状态机

BOOT → DISCOVERED → CONFIGURED → ONLINE
                                ↓
                            STALE → OFFLINE
                                ↓
                            RECOVERED → ONLINE
CONFIG_DRIFT（配置与基线不一致）
FIRMWARE_MISMATCH（固件/寄存器版本不对）

平台看到的不该只有“在线/离线”，还得有：

• STALE：Ping通但Modbus连续N次无新值
• DRIFT：读值超物理合理范围或邻点偏差过大
• CONFIG_DRIFT：实际配置 ≠ 黄金模板

三、批量管理工具链（分三层）

3.1 发现与连通性层

发现阶段核心动作：用交换机CAM表反查，而不是信设备自己报的位置。

3.2 配置与一致性层

三种落地方式：

1. 厂商Windows配置工具​ 广播发现 → 批量改IP/Unit/SNMP参数。 优点：不上代码；缺点：私有协议、跨厂家不通用。
2. Web/REST API 自动化​ 设备带HTTP API时，登录拿Token，循环PUT配置。适合新建大项目。
3. Modbus TCP / SNMP 脚本下发（大规模正解）​ Python读配置表 → 连502写寄存器 / 连161写SNMP → 回读校验 → 落审计。 可版本化、可CI、可回滚。

最小批量配置伪代码：

for node in nodes:
    set_modbus(node.ip, reg="sample_interval", value=5)
    set_modbus(node.ip, reg="unit_id", value=node.unit_id)
    set_snmpv3_user(node.ip, user="mon", auth="SHA", priv="AES")
    actual = read_back(node)
    assert actual == expected, f"CONFIG_DRIFT {node.node_id}"
    audit.log(node, operator="admin", action="batch_configure")

3.3 采集与健康层

• Modbus TCP：测温度/湿度/露点/状态字
• SNMPv3：测设备自身健康（Uptime、接口计数、PoE电压、固件版本）
• Trap/UDP：越限快报
• 边缘网关：收敛N台会话，北向MQTT/OPC UA

测量面走Modbus，设备健康面走SNMPv3，事件面走Trap，三套解耦，别让SNMP和Modbus抢同一块MCU资源。

四、健康检查：别只Ping，要做“四维体检”

Python健康巡检骨架：

def health_check(node):
    r = {
      "ping": ping(node.ip),
      "modbus": read_th(node.ip),
      "snmp": snmp_health(node.ip),
    }
    if not r["ping"]:
        return "OFFLINE"
    if r["modbus"] is None:
        return "PROTO_ERR"
    if not (-40 <= r["modbus"].temp <= 85 and 0 <= r["modbus"].hum <= 100):
        return "BAD_VALUE"
    if abs(r["modbus"].temp - node.neighbors_median("temp")) > 8:
        return "DRIFT"
    if r["snmp"].crc_errors_growing or r["snmp"].poe_voltage < 44:
        return "LINK_DEGRADED"
    return "OK"

五、配置漂移治理：大规模运维的隐藏主战场

节点多了一定会出现：

• 现场师傅用网页改了采样周期
• 一批货固件从 v2.3 变成 v2.5，寄存器偏移变了
• Unit ID 被扫网工具改成 2
• SNMP community 还是默认 public

做法：

1. 定黄金配置模板（按固件版本分支）
2. 每天凌晨跑一次合规扫描
3. 差异分三级：
   • 安全类（Telnet开、public、502对全网开放）→ 立即修复
   • 数据类（寄存器版本错、缩放因子错）→ 停采+告警
   • 运维类（采样周期10s变30s）→ 周报归集
4. 修复动作走脚本，不让人登网页点

scan_all_nodes()
  └─ diff(actual_config, golden[fw_ver])
       ├─ security_violation  → auto_remediate + 审计
       ├─ data_integrity      → mark STALE + 通知
       └─ tuning_param        → log to drift_weekly

六、采集调度：大规模不是“轮询越快越好”

经验值：

错峰示例：

• 冷通道温湿度：30s
• 回风口：30s（相位错开15s）
• PoE电压/CRC：300s（SNMP）
• 门禁/水浸：事件驱动，不轮询

200个点全设5s，交换机和传感器MCU一起抽风；错峰后页面都流畅了。

七、自建“批量节点管理工具”的最小功能集

如果自研一个运维工具，别做花活，先有这 8 个能力：

1. 资产导入：CSV/JSON → 节点表
2. 发现比对：arp-scan + 交换机CAM → 和台账Diff
3. 批量配置：Modbus/SNMP/REST 三通道
4. 回读校验：写后必读，失败标记DRIFT
5. 健康评分：网络/协议/数据/设备四维
6. 固件分组：不同fw_ver走不同reg_profile
7. 离线根因：网络/设备/配置/平台 四类标签
8. 审计导出：谁、什么时间、改了哪台、改前改后

核心数据表关系：

firmware_profile 1──* node
node             1──* sample
node             1──* config_snapshot
config_snapshot  *──1 golden_template
alarm             *──1 node

八、排障决策树（运维人员直接用）

看板红点
 ├─ Ping不通 → 查交换机端口/MAC/POE电压 → 线/CAM/私接
 ├─ Ping通但502拒 → 防火墙ACL/Unit ID/固件复位
 ├─ 502通但读错值 → 字节序/寄存器版本/缩放因子
 ├─ 读值卡住不更新 → STALE：MCU死循环/LWIP pbuf耗尽
 ├─ 邻点都正常它跳变 → 探头结露/出风口直吹/DRIFT
 └─ SNMP能读Modbus不能 → 协议栈资源竞争，降并发

九、交付与运维闭环

大规模机房温湿度系统交付时，至少交这 6 件东西：

• 节点资产库（node_id / IP / MAC / 端口 / 位置 / 固件 / 校准日期）
• 寄存器映射表（按固件版本分支）
• 交换机端口分配表（未用口 shutdown）
• 采集调度表（周期 / 并发 / 区域 / 协议）
• 配置黄金模板 + 合规扫描脚本
• 故障根因分类表（网络 / 设备 / 配置 / 平台）

十、一句话定性

小规模机房拼“能不能读到数”，

大规模机房拼“几百个节点里，哪台悄悄变了、为什么变、谁改的、能不能一键拉回基线”。

以太网温湿度传感器越多，越要把它们当带IP的工业资产管：

发现自动化、配置版本化、健康多维化、漂移可回溯——这才是大规模机房温湿度采集运维该有的样子。

十一、运维期铁律

• 新节点不上台账 = 不允许采集
• 写配置不回读 = 等于没写
• 固件版本不分组 = 解析必然串味
• 交换机CAM表和资产表对不上 = 网络域失守
• 只Ping不SNMP = 看不到设备快死前的征兆
• 人工登网页改参数 = 迟早出配置漂移事故

把节点管理工具当成“动环系统的CMDB”，温湿度平台才配叫生产系统，不然只是个会画曲线的玩具。
